三角排布工业传动滚子链条结构

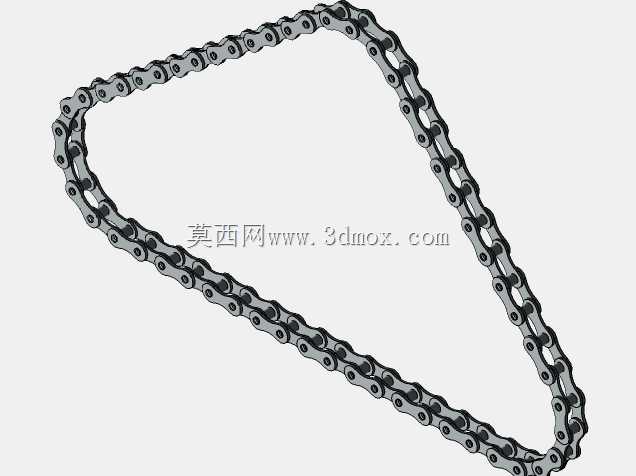

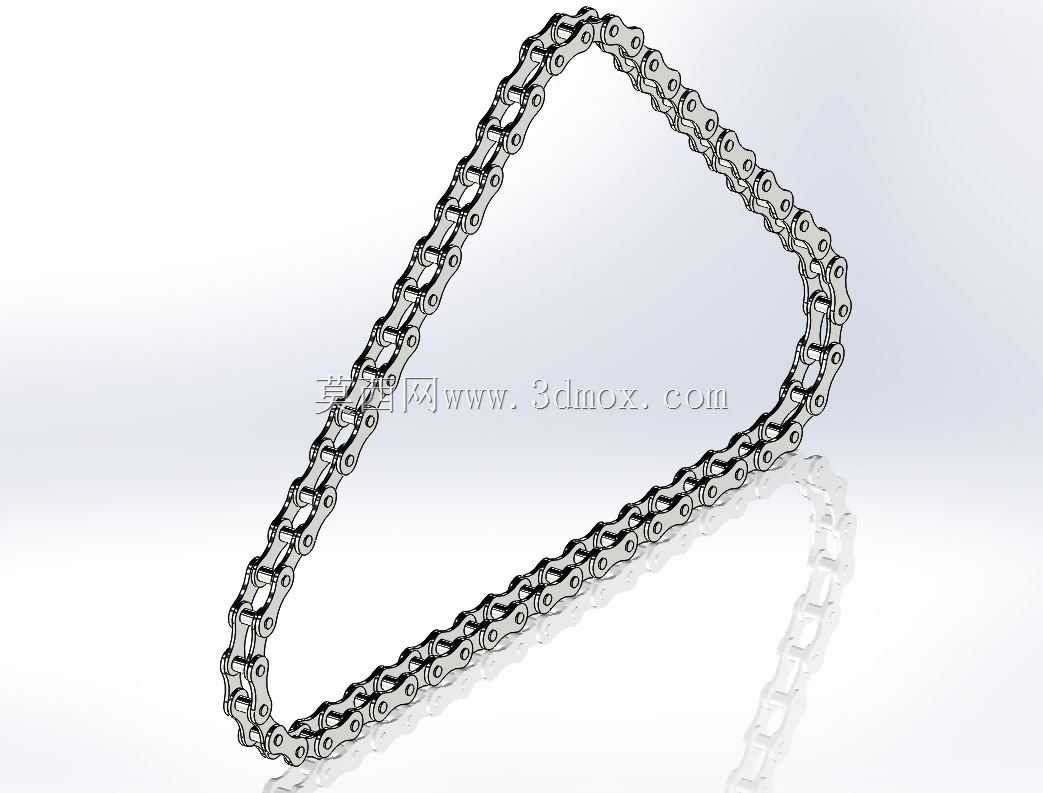

这款三角闭合形态的滚子链条，是机械传动系统中应用极为广泛的挠性传动部件，常见于输送设备、动力传输工位、特种传动机构中，可在两轴中心距较远的场景下完成精准的动力传递，相比齿轮传动、带传动具备传动比准确、传递功率大、过载能力强、对恶劣工况适应性好的优势，在矿山输送线、农业机械、轻工包装设备、摩托与非机动车传动系统中都有大量落地应用。从实际使用场景来看，这类非标准环形排布的链条，多用于特殊轨迹的动力输送工位，可绕过多个导向链轮实现非直线的动力传递，适配设备内部紧凑的安装空间，避免额外增加传动轮组带来的结构冗余与成本抬升。从功能特性上看，该链条采用标准滚子链的铰接结构，每一节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，滚子可在与链轮啮合时产生滚动摩擦，大幅降低啮合过程中的磨损与传动阻力，提升整体传动效率与使用寿命；链板采用冲压成型的等强度结构，在保证抗拉载荷的前提下尽可能降低自身重量，减少高速传动过程中的惯性冲击。设计过程中，首先根据传递功率、主动从动轮转速确定链条的节距、排数与单节长度，再根据实际传动轨迹的排布要求确定总链节数，完成闭合环形的轨迹拟合，三角形态的排布充分考虑了三个链轮的安装位置与包角要求，保证每个啮合位置的链条与链轮齿槽充分贴合，避免跳齿、脱链的故障发生；铰接位置的间隙设计预留了润滑脂的存储空间，可在长期运行过程中持续为销轴与套筒的摩擦副提供润滑，降低磨损速率。从安装边界来看，该链条的整体外轮廓为三角形闭合结构，安装时需保证三个导向链轮的中心处于同一平面，避免链条运行过程中产生侧向偏磨，链条的张紧度需调整至合理区间，过松会导致运行抖动与跳齿，过紧则会加剧铰接位置的磨损、提升传动负载；链条的宽度方向尺寸与对应链轮的齿宽匹配，安装时需预留足够的侧向间隙，避免运行过程中链板与机架、护罩产生剐蹭，同时要预留张紧调节的行程空间，方便长期使用磨损后调整链条张紧度，保障传动系统的稳定运行。
