带内齿圈的组合式传动轮毂结构设计

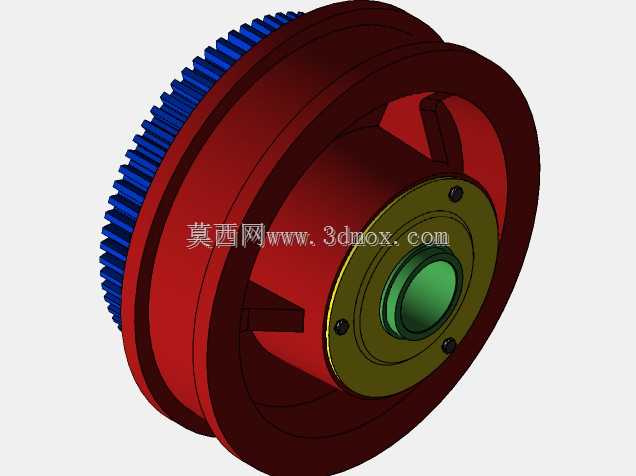

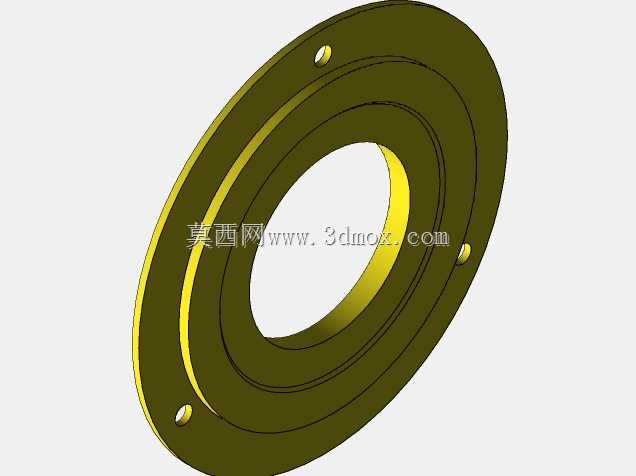

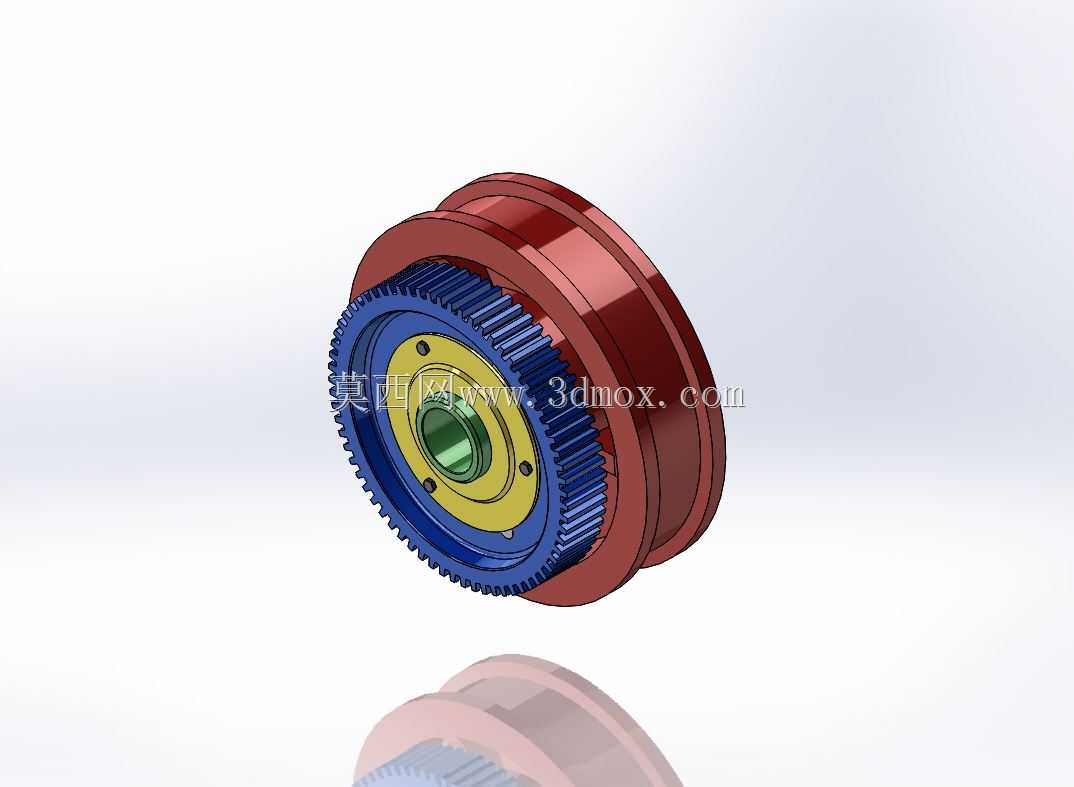

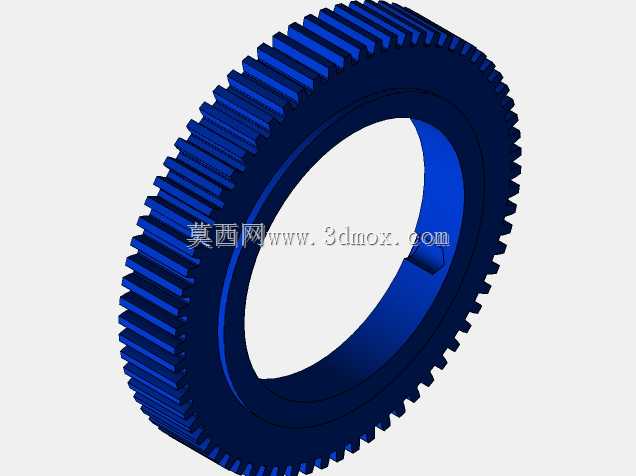

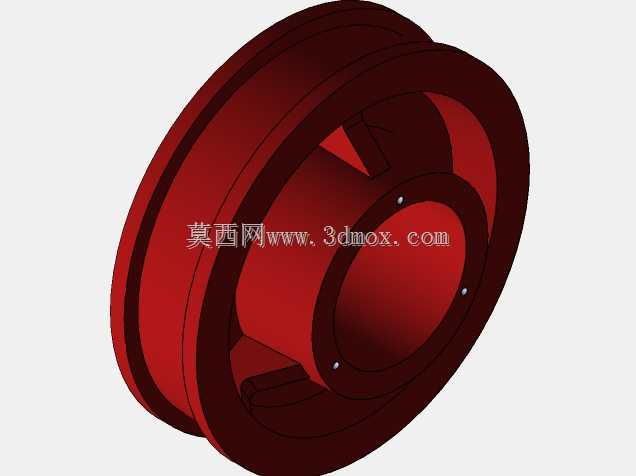

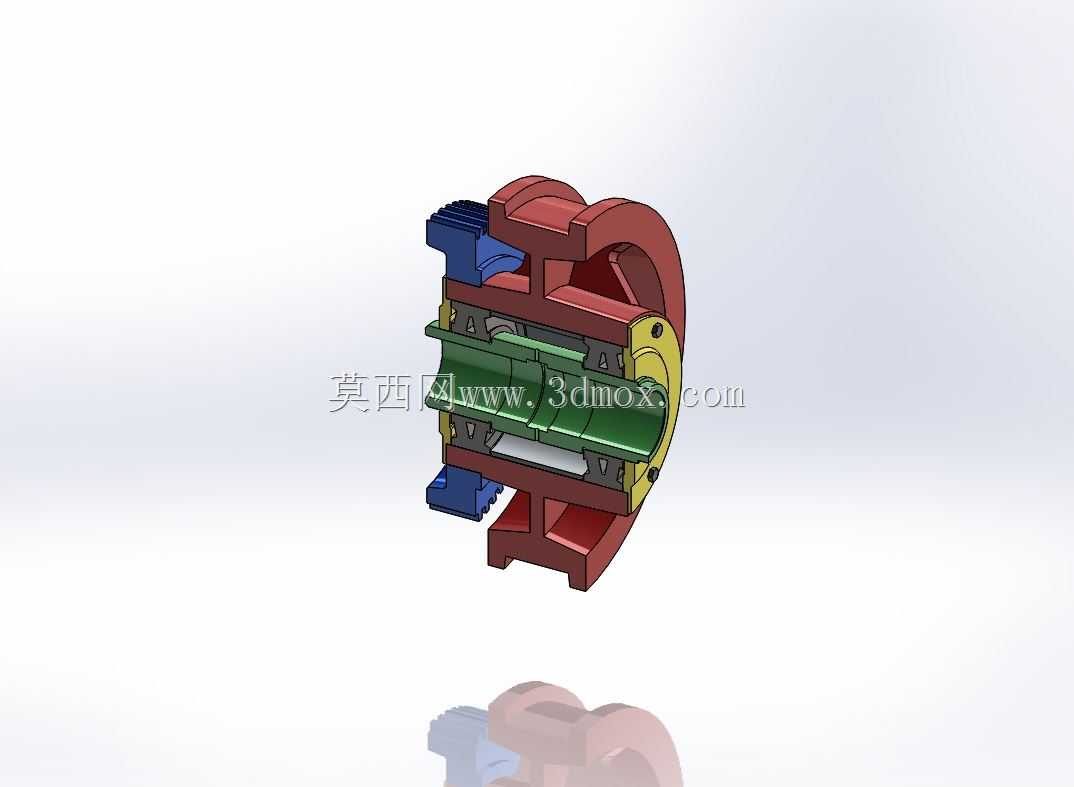

在常规重载传动场景的轮系布局里，这类带内齿圈的组合式轮毂部件，多应用于需要大传动比、紧凑安装空间的动力传递工位，常见于中小型工程机械的行走轮系、自动化输送线的驱动端、以及专用设备的回转分度机构中，承担动力输入换向、扭矩承载、回转支撑的复合作用。从实际使用需求出发，该部件的设计首先要匹配安装边界的约束：外层的轮缘结构采用台阶式设计，外侧的凸缘可直接适配行走轮的轮面安装或者导轨导向轮的贴合需求，内侧的环形槽用于容纳密封件或者轴向定位挡圈，避免传动过程中出现轴向窜动。中间层的内齿圈采用过盈配合加周向定位销的方式与轮毂基体结合，这种组合式设计相比整体式内齿圈轮毂，能够针对齿圈部分单独选用更高硬度的合金钢材进行表面淬火处理，轮毂基体则选用韧性更好的中碳钢加工，既保证轮齿的接触强度与耐磨性能，又能让轮毂基体承受交变载荷时具备足够的抗冲击韧性，避免整体淬火带来的脆性断裂风险。齿圈内侧的黄色端盖属于轴向定位组件，通过三个均匀分布的紧固螺钉与轮毂基体连接，端盖的中心孔预留了轴承安装的定位台阶，可直接适配标准深沟球轴承或者圆锥滚子轴承的外圈定位，端盖上的环形凹槽用于安装骨架油封，防止传动过程中润滑脂泄漏，同时阻挡外界粉尘、碎屑进入轴承配合面，延长部件的维护周期。从安装尺寸的匹配逻辑来看，该部件的轴向总厚度需要适配安装工位的机架间距，轮毂中心的通孔为轴孔配合面，公差带选用H7/k6的过渡配合，保证与传动轴的同轴度，同时传递额定扭矩时不会出现相对滑动。内齿圈的参数设计匹配对应行星轮系的模数与齿数，齿向采用鼓形修形，补偿安装时的微小角度偏差，避免轮齿偏载导致的早期点蚀失效。外层轮缘的外径尺寸根据行走场景的线速度要求计算确定，轮缘表面的粗糙度控制在Ra1.6以内，若作为导向轮使用时，轮缘的V型或者平型面需要做表面硬化处理，耐磨层厚度不小于1.5mm，应对长期往复滚动的磨损。在实际装配流程中，需要先将轴承压入轮毂中心孔，再将内齿圈加热至180-200摄氏度进行热装，冷却后打入定位销固定周向位置，随后安装内侧的定位端盖与密封件，最后将整体组件装入机架的轴承座内，调整轴向间隙至0.1-0.2mm之间，保证回转过程无卡滞、无窜动。这类组合式传动轮毂相比传统的分体式齿圈与轮毂结构，减少了中间连接的法兰盘零件，整体轴向尺寸缩短了近20%，非常适合安装空间受限的紧凑型传动布局，同时模块化的组件设计也方便后期维护，齿圈出现磨损时可单独拆卸更换，无需更换整个轮毂基体，降低了设备的运维成本。在动力传递过程中，扭矩从传动轴输入至轮毂基体，一部分通过轮毂外侧的轮缘直接输出至行走轮或者驱动辊，另一部分通过内齿圈与行星轮的啮合传递至周边轮系，实现单输入双输出的动力分流效果，这种设计在小型装载机的驱动轮、自动化立体仓库的堆垛机行走轮、以及包装机械的分度回转台驱动端都有广泛的应用场景。设计过程中还需要考虑动平衡性能，由于该部件属于高速回转件，整体装配完成后需要做G6.3级的动平衡校正，在轮毂的指定位置预留平衡块安装槽，避免高速回转时产生振动影响设备整体稳定性。
