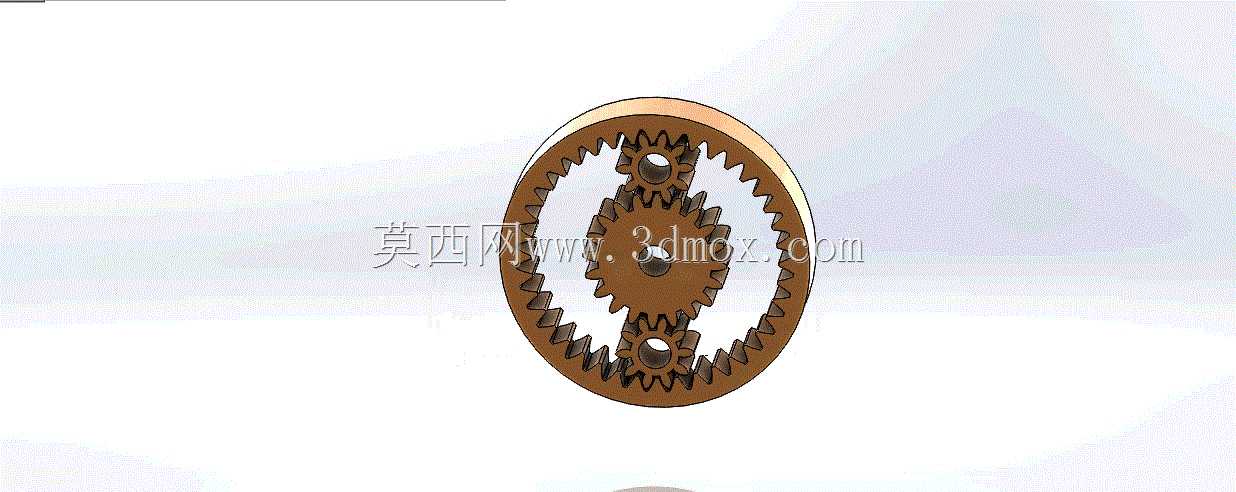

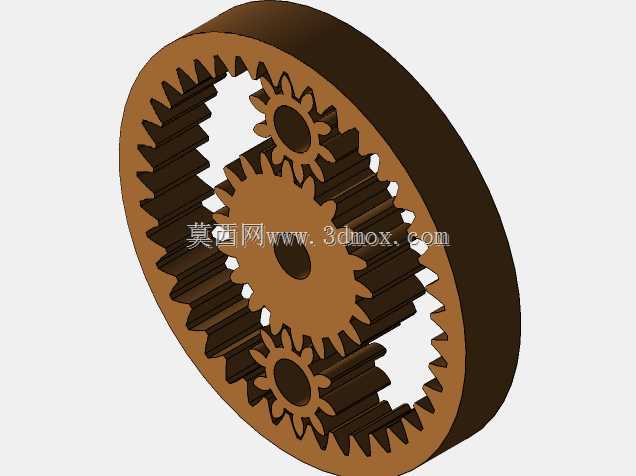

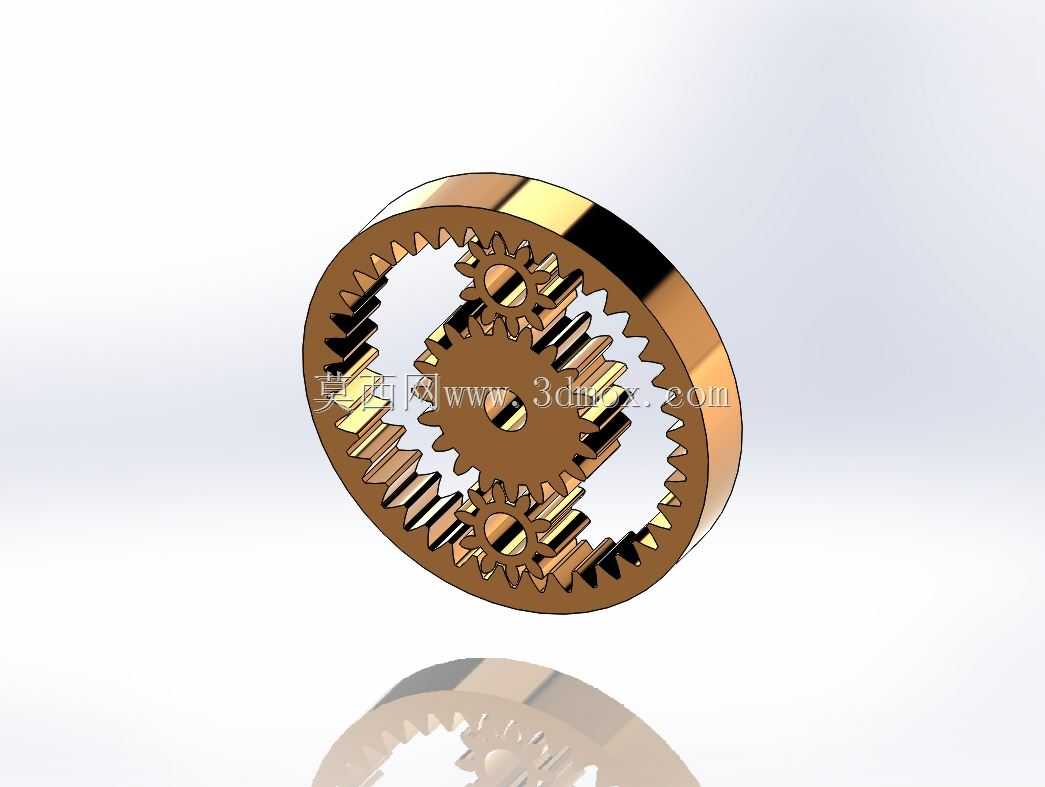

行星轮系齿轮传动机构结构设计

这套行星轮系传动结构在常规减速、增速传动场景中应用十分广泛，小到小型电动工具的减速模块，大到工程机械的传动箱、风电增速箱内部核心传动单元，都能见到同结构原理的设计落地。日常做结构选型时，很多工程师会优先考虑这类轮系，核心原因是它能在非常紧凑的径向尺寸下实现大传动比输出，同时多行星轮均匀分担载荷，整体承载能力比同尺寸的定轴轮系高出不少，运行时的动平衡表现也更优，适合高转速输入的工况。

从实际功能来看，这套轮系依靠内齿圈固定、太阳轮输入、行星架输出的常规排布逻辑，能实现稳定的减速增扭效果，当然根据实际工况需求，也可以切换固定件——比如固定行星架、太阳轮输入时，内齿圈就能做反向增速输出，适配不同的传动比需求。设计这套结构时，首先要考虑的是齿轮的啮合侧隙控制，行星轮同时和太阳轮、内齿圈啮合，三个啮合副的侧隙如果匹配不当，很容易出现卡滞或者回程间隙超标的问题，建模时需要严格按照渐开线齿形参数做啮合校验，每个行星轮的齿厚偏差要控制在统一公差带内，避免单个行星轮受载过大出现早期点蚀。

安装边界方面，这套轮系的径向尺寸完全由内齿圈的齿顶圆直径决定，轴向尺寸则受行星轮厚度、行星架两侧支撑板间距的约束，做整机装配时，要预留出太阳轮输入端的轴伸空间，以及行星架输出端的连接法兰位置，内齿圈的外圈通常会设计止口配合，和传动箱的内壁做定位配合，保证内齿圈固定后不会出现径向窜动。行星轮的安装轴需要和行星架上的安装孔做过盈配合或者加装滚针轴承，减少行星轮自转时的摩擦阻力，设计时要校核行星轴的剪切强度，尤其是在重载冲击工况下，行星轴是整个轮系里容易失效的薄弱点。

实际建模过程中，齿形的绘制是核心环节，要根据选定的模数、齿数、压力角、变位系数生成准确的渐开线齿廓，内齿圈的齿形要注意和外齿轮的齿形差异，避免出现根切或者齿顶干涉的问题。三个行星轮的安装位置要沿内齿圈中心做120度均匀分布，行星架上的安装孔位置度公差要严格控制，否则装配后会出现个别行星轮啮合过紧、传动卡滞的问题。另外，轮系的润滑通道也要在结构设计时提前预留，不管是油脂润滑还是稀油润滑，都要保证润滑油能到达每个啮合副和行星轮轴承位置，减少长期运行的磨损。

很多刚接触传动设计的工程师容易忽略行星轮的均载设计，实际应用中因为加工误差的存在，三个行星轮很难完全均匀受载，所以设计时可以在行星架或者太阳轮上增加微量浮动的结构，比如太阳轮采用鼓形齿连接，允许微小的径向位移，自动补偿加工误差带来的受载不均问题，能大幅提升轮系的使用寿命。这套结构的传动效率根据传动比不同会有差异，大传动比下效率会略有下降，但整体比蜗轮蜗杆传动的效率高很多，适合对传动效率有要求的动力传输场景。在做外形尺寸匹配时，要注意内齿圈的外径和安装箱体的配合公差，通常采用H7/js6的过渡配合，既保证定位精度，又不会给装配造成太大难度，轴向可以通过挡圈或者端盖做限位，避免内齿圈在受载时出现轴向窜动。太阳轮的输入轴端要根据连接的动力源做适配，比如连接伺服电机时可以设计成抱紧轴结构，连接普通电机时可以设计成键连接结构，根据实际负载大小选择合适的连接方式即可。
