法兰式三通流体控制阀体结构

该阀体作为流体管路系统中的核心承压构件，主要应用于化工介质输送、市政给排水、工业循环水系统、暖通空调管路等需要对流体进行换向、合流或分流控制的工况场景，是三通类控制阀的主体承载结构，直接决定了阀门整体的承压能力、流阻特性与安装适配性。从实际使用角度出发，这类带三个法兰接口的阀体，能够在不额外增加管路弯头与接头的前提下，实现三条管路的连通与介质流向切换，相比采用多个两通阀拼接的管路方案，能有效减少管路泄漏点，降低系统整体的流阻损失，同时压缩管路安装所需的空间，在紧凑型管路布局的项目中优势尤为明显。

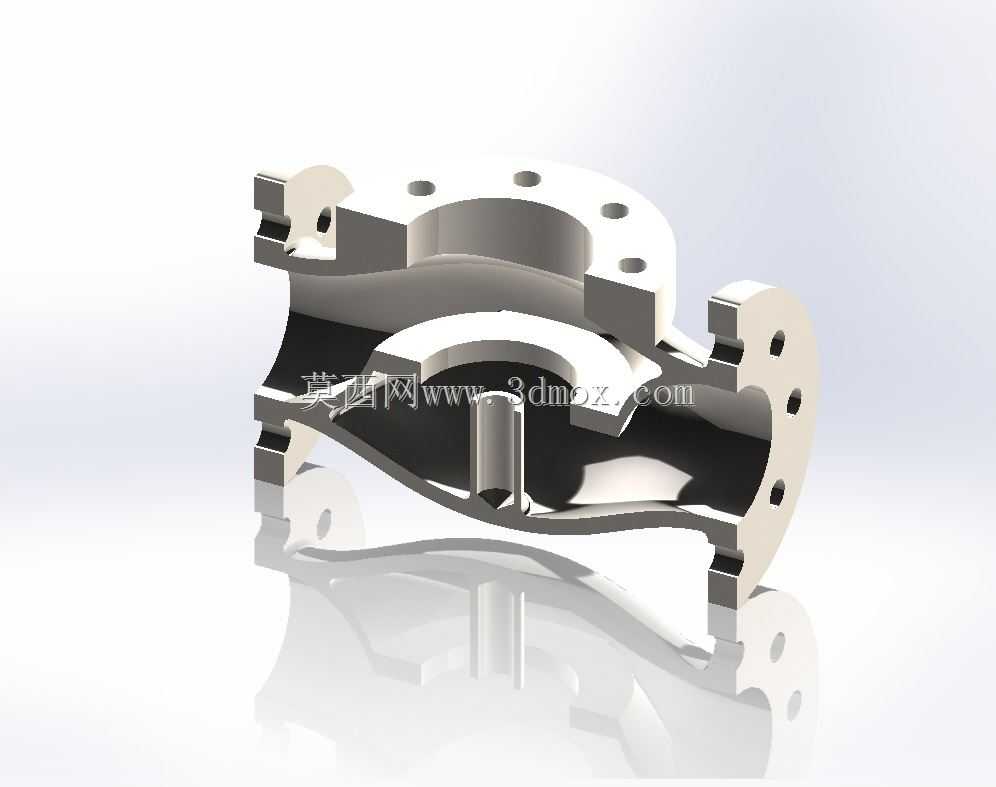

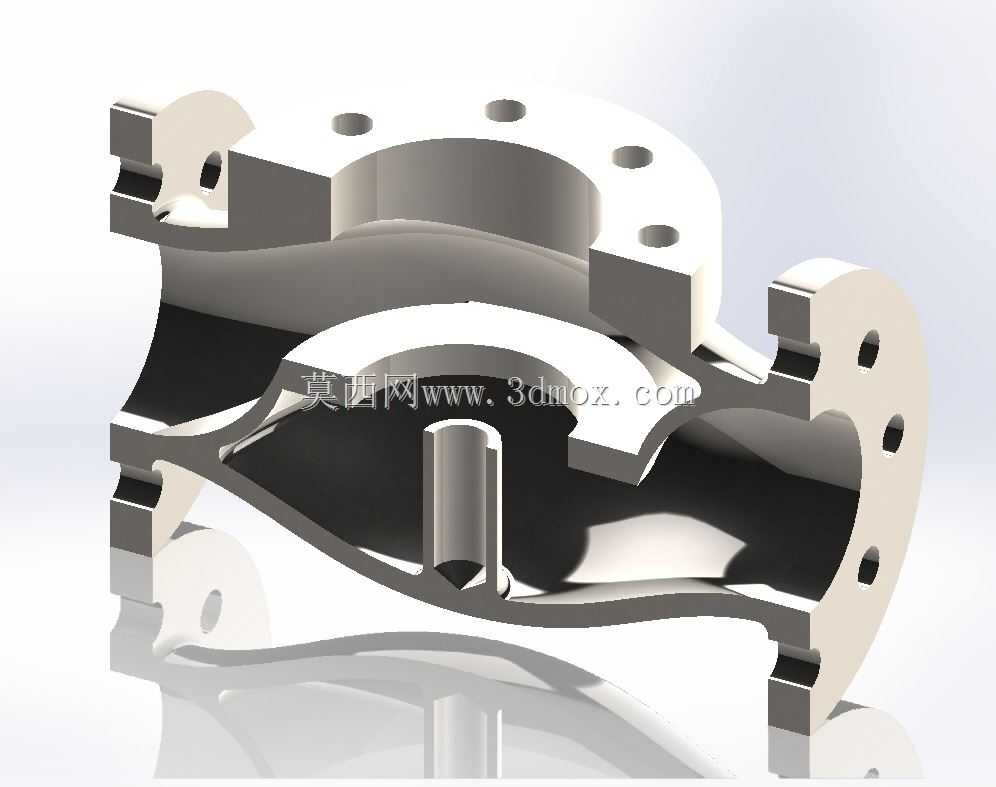

在结构设计层面，该阀体采用对称式的腔体布局，三个连接端均设置带螺栓孔的法兰结构，法兰端面的密封面平整度、螺栓孔的位置度都需要严格匹配对应压力等级的管路法兰标准，确保安装时密封垫片能够均匀受压，避免运行过程中出现介质外漏的问题。阀体内部的流道采用平滑过渡的曲面设计，没有直角突变的结构，能够最大程度降低介质在腔体内流动时的局部阻力，减少介质对腔体内壁的冲刷磨损，尤其是在输送含固体颗粒的介质工况下，平滑流道能够避免颗粒在腔体内沉积，降低阀体堵塞的风险。腔体中部设置的阀芯安装柱结构，是整个阀体的核心配合部位，其圆柱面的同轴度、表面粗糙度直接决定了后续装配阀芯后的动作灵活性与密封性能，设计时预留了足够的壁厚余量，能够承受阀芯频繁动作带来的局部冲击载荷，同时在介质压力波动时避免该部位出现应力集中导致的开裂问题。

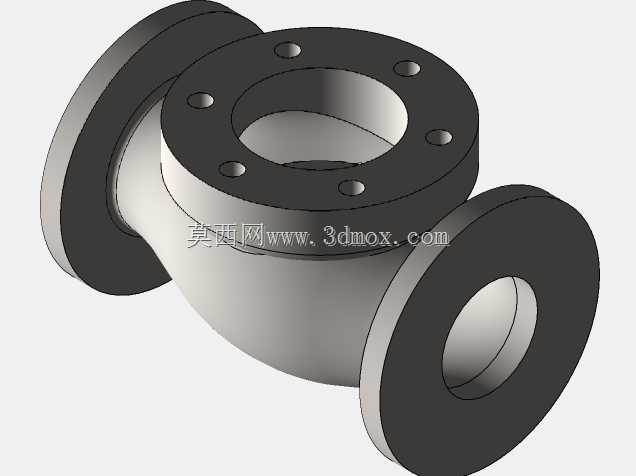

从外形尺寸与安装边界来看，三个法兰端的外圆尺寸、螺栓孔分布圆直径、法兰厚度均匹配对应公称通径与压力等级的标准法兰参数，安装时不需要额外制作过渡接头，可直接与同标准的管路法兰对接。阀体整体的外部轮廓在满足内部流道通径与壁厚要求的前提下，做了轻量化的结构优化，非承压部位的外壁设置了均匀的过渡圆角，既能够减少铸造过程中的应力集中问题，降低铸件出现缩孔、砂眼等缺陷的概率，也能避免安装过程中尖锐棱角对施工人员造成划伤。阀体的整体高度、三个法兰端的中心距参数，在设计时充分考虑了配套执行机构的安装空间，以及管路周边其他构件的避让需求，安装后不会出现与相邻管路、支架发生干涉的问题。

在实际工程选型应用中，这类阀体的材质通常根据输送介质的腐蚀性、工作温度与压力等级选择，常规水系统工况多采用铸铁或铸钢材质，腐蚀性介质工况则会选用不锈钢或合金材质，三维建模过程中已经将不同材质对应的铸造拔模斜度、加工余量预留到位，后续可直接基于该模型进行模具设计与加工工艺编制。模型的内部腔体结构完全按照实际流体通过的最优路径构建，可直接导入流体仿真软件进行流场分析，验证不同开度下的流阻系数、介质流速分布与内壁冲刷情况，为后续的结构优化提供准确的数字基础。对于设备选型人员而言，该模型的外部安装尺寸完整准确，可直接导入整体管路装配模型中进行干涉检查，提前预判管路布局中存在的安装空间不足、接口错位等问题，减少现场施工时的整改工作量。
