光盘冲压成型冲模结构动画演示

这套冲模结构主要应用于光存储介质基底的批量冲压成型工序，是光盘量产环节中完成基片精密压型的核心工装，适配立式压力机的安装工位，可直接固定在常规开式压力机的工作台面与滑块端面，完成PC材质光盘基片的快速压制成型作业。在实际生产场景中，该冲模需要配合恒温送料机构、基片拾取机械手完成连续化生产，单工位冲压节拍可匹配高速量产线的流转速度，能够保障每一片成型基片的厚度均匀性、表面平整度达到光学级精度要求，避免基片出现翘曲、表面压痕、偏心等缺陷，保障后续信息刻录层的涂覆与读取精度。

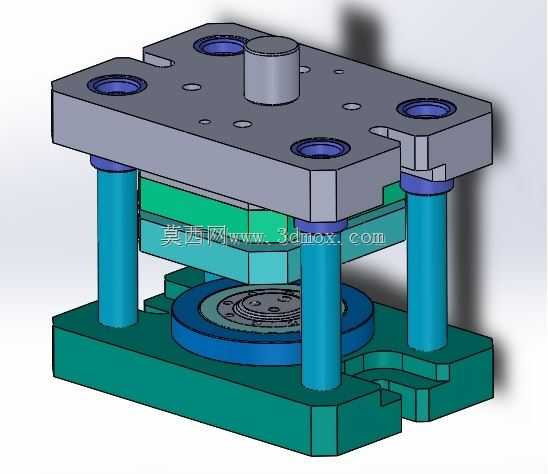

从功能特性来看，该冲模采用导柱导套式的精密导向结构，四根对称布置的立式导柱能够保障上下模合模过程中的同轴度误差控制在微米级，避免合模偏移造成的基片偏心问题；模芯部分采用高抛光镜面材质，直接接触PC原料的工作面粗糙度达到纳米级，保障成型后基片的表面光洁度满足光学读取要求；上下模的合模行程设置了硬限位结构，可精准控制压型厚度，适配不同规格光盘基片的厚度公差要求。

设计思路上，该结构优先保障冲压过程的运动平稳性，将模架的受力点均匀分布在导柱周边，避免偏载造成的模芯磨损；模腔的流道设计采用中心进料结构，能够让熔融的PC原料在压合过程中均匀填充整个模腔，避免局部缺料或内应力集中的问题；上下模的冷却水道采用环绕式布置，可在压合完成后快速带走模腔热量，让基片快速定型，缩短单周期的成型时长，提升生产效率。

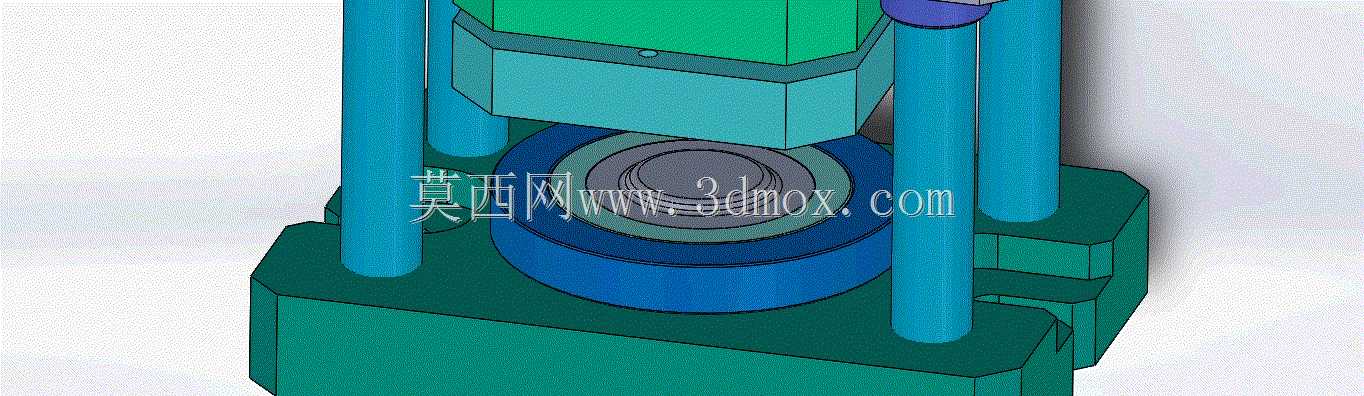

安装边界方面，该冲模的下模座采用标准压板槽设计，可适配不同台面尺寸的立式压力机安装，上模柄采用通用标准直径，可直接卡入压力机滑块的模柄孔完成固定；整体模架的闭合高度、开模行程均匹配常规中小型压力机的参数范围，不需要对设备进行额外改造即可完成换装；导柱的伸出长度经过精准计算，合模过程中导柱先进入导套完成导向，之后模芯才接触原料，完全避免合模过程中模芯发生磕碰损伤。整套结构的运动逻辑通过动画可直观展示合模、压型、保压、开模、顶出的完整工序流程，能够帮助一线操作人员、工装设计人员快速理解该类光学介质冲压工装的工作原理与结构组成。
