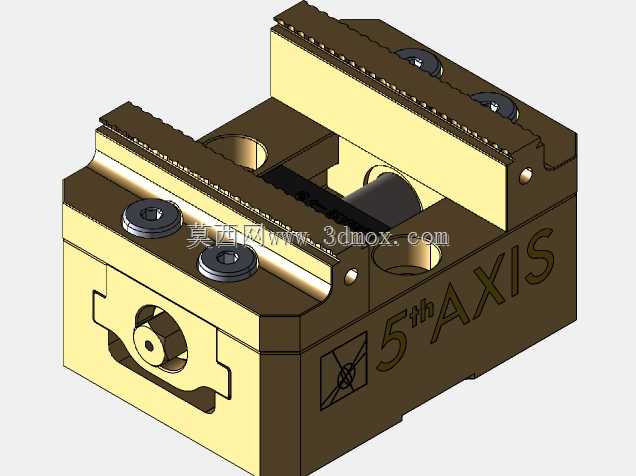

五轴加工专用自定心精密夹持虎钳

这款五轴加工专用虎钳，是面向多轴联动加工场景开发的精密夹持工装，主要适配立式、卧式五轴加工中心的复杂零件加工需求，解决传统平口钳在五轴加工中夹持干涉大、装夹定位精度不足、异形件夹持稳定性差的痛点，在航空航天精密结构件、医疗植入零件、精密模具镶件、小型复杂五金件的加工场景中应用广泛。在实际加工过程中，五轴机床需要带动工件完成多维度摆转进给，传统虎钳钳体高度过高、夹持位置偏上，极易在摆转过程中与主轴、刀具发生碰撞，同时普通虎钳的夹持力分布不均，在侧向铣削、五轴联动切削时容易出现工件移位、振刀问题，直接影响加工精度与表面质量。这款虎钳在设计阶段就围绕五轴加工的低干涉、高刚性、快换需求展开，整体采用下沉式低轮廓钳体结构，最大限度压缩钳体自身高度，让工件装夹后尽可能贴近机床工作台面，在大角度摆转加工时预留充足的主轴运动空间，大幅减少加工干涉风险。钳体采用高刚性合金钢整体加工成型，经过淬硬处理提升整体结构强度，配合对称式自定心夹持结构，装夹时可自动找正工件中心，无需反复打表校正，能有效缩短单件装夹辅助时间，尤其适合批量小型精密零件的加工场景。钳口采用可更换式设计，标配齿面硬钳口，针对毛坯件、硬材质零件可提供强劲的咬合力，避免重切削时工件打滑；针对薄壁件、已加工面零件，也可更换为光面软钳口，防止装夹夹伤工件表面，适配不同材质、不同加工阶段的装夹需求。钳体侧面预留标准的定位安装孔位，可直接适配五轴机床上常见的快换基准板、零点定位系统，实现不同工序间的夹具快速切换，重复定位精度可控制在微米级，满足多工序连贯加工的精度要求。夹持行程设计覆盖五轴加工常见的小型零件尺寸范围，钳体底部的安装边界完全匹配主流五轴机床工作台的T型槽间距，无需额外制作过渡连接板即可直接安装固定，内部的丝杆传动结构经过优化，转动阻尼均匀，操作省力，同时具备自锁特性，在加工过程中不会因为切削振动出现钳口松动的问题，保障加工过程的稳定性。钳体表面做了防锈耐磨处理，可适应车间切削液喷淋、金属碎屑飞溅的恶劣加工环境，长期使用也能保持稳定的装夹精度，是五轴精密加工场景中提升加工效率、保障加工质量的核心工装配件。
