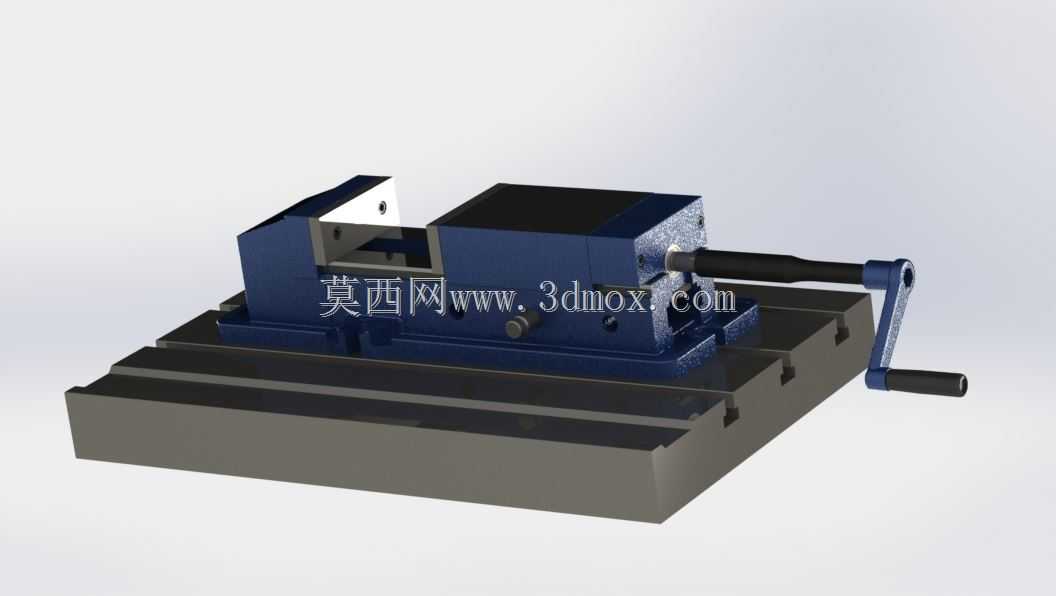

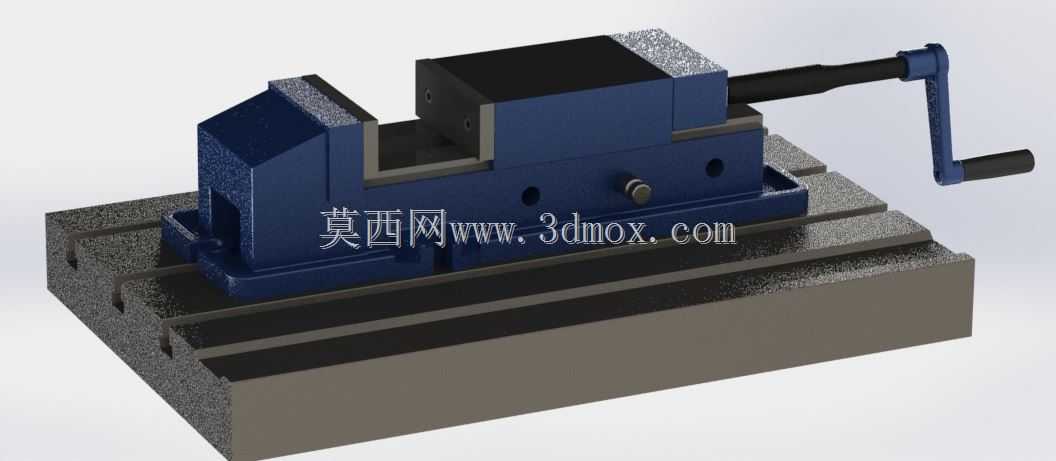

机用重型角固式精密台虎钳结构设计

这款虎钳是面向金属切削加工场景打造的机用夹紧工装，主要适配铣床、钻床、加工中心等常规机加工设备的工作台安装需求，是机械加工车间里承担工件定位夹紧功能的核心基础工装，能够在铣削、钻孔、铰孔、攻丝、轻度磨削等多类加工工序中，为待加工工件提供稳定可靠的装夹支撑，避免加工过程中工件出现位移、振动，保障加工精度与操作安全。在实际生产场景中，这类虎钳既可以用于单件小批量的非标零件加工，也能适配批量生产中的通用装夹需求，无需针对每一类工件定制专属夹具，能够大幅降低工装准备成本，缩短零件加工的前置准备周期。从功能特性来看，这款虎钳采用角固式锁紧结构，活动钳身在夹紧过程中会产生向下的锁紧分力，能够有效避免普通平口钳夹紧时工件上翘的问题，装夹刚性更强，可承受较大切削力的冲击，适配重切削加工场景。钳身配备三档不同开口距离的定位孔，锁销可根据待加工工件的尺寸灵活选择匹配的定位孔位，实现最大300mm的开口范围，能够覆盖绝大多数常规中小型机械零件的装夹尺寸需求，无需额外加装加长钳口即可完成不同长度工件的装夹。从设计思路层面，这款虎钳的整体结构采用模块化设计思路，固定钳身与活动钳身均采用高刚性整体式结构设计，配合加长型的滑动配合导轨，大幅提升钳身滑动过程的顺畅度与夹紧后的整体刚性，避免长期使用后出现导轨磨损导致的钳口歪斜、夹紧力不足等问题。摇臂采用加长力臂设计，操作人员无需借助额外加力杆即可获得足够的夹紧力，操作省力且夹紧力可控，能够避免夹紧力过大导致工件变形或是夹紧力不足导致装夹失效的问题。钳口部位采用可更换式设计，可根据加工需求搭配光面钳口、齿面钳口或是仿形特殊钳口，适配不同材质、不同外形工件的装夹需求，延长虎钳整体的使用寿命。在安装边界与外形尺寸方面，这款虎钳的底座采用标准机用平口钳安装尺寸设计，底座上预留的安装槽位可直接与机床工作台上的T型槽配合，通过T型螺栓即可快速完成虎钳在工作台面上的固定安装，安装定位基准统一，能够快速完成虎钳在机床上的找正校准，减少安装调试的辅助时间。整体结构的外形轮廓规整，无突出的尖锐结构，安装后不会与机床主轴、刀具路径产生干涉，能够充分利用机床的加工行程范围。钳身整体的高度设计经过优化，装夹工件后工件的加工面能够处于机床主轴的最佳加工行程区间内，无需额外垫高即可完成多数零件的加工操作，适配各类常规立式加工设备的加工空间要求。
