多轴加工专用自定心精密夹持虎钳结构

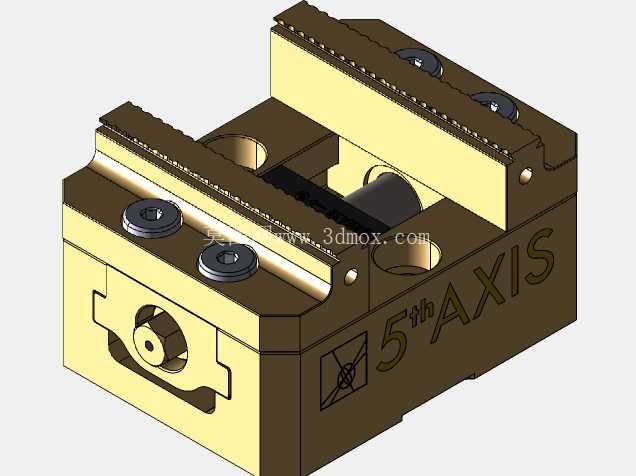

在五轴联动加工中心、四轴转台加工场景中，常规平口钳往往因夹持行程冗余、外形干涉范围大、定位基准偏移等问题，无法满足复杂曲面零件、多面体结构件的一次装夹多面加工需求，这款适配四轴、五轴加工场景的专用虎钳，正是针对这类加工痛点完成的结构设计。从实际加工场景来看，这类虎钳常配套安装在四轴转台盘面、五轴机床桥板上，用于夹持小型异形零件、精密五金件、航空航天类小型结构件，一次装夹即可完成除夹持面外其余五个面的铣削、钻孔、攻丝等加工工序，避免多次装夹带来的定位误差累积，大幅提升多面加工零件的形位公差精度。

从功能特性上看，该虎钳采用对称式双活动钳口结构，配合内置的丝杆传动副实现自定心夹持，夹持过程中两钳口同步向中心移动，能自动将工件定位在钳体中心轴线上，无需操作人员反复打表找正工件中心，尤其适配四轴、五轴加工中需要工件回转中心与转台回转中心重合的装夹要求，能有效减少装夹找正的辅助时间。钳口工作面上设计有细密的锯齿形咬合齿，能在较小的夹持力下提供足够的夹持摩擦力，避免加工过程中工件受铣削力作用发生位移、抬升，同时针对软质金属工件加工需求，钳口采用可更换式设计，可根据工件材质更换光面钳口、软质钳口或者定制型面钳口，适配不同材质、不同外形工件的夹持需求。钳体侧面预留有标准的定位销孔与锁紧螺栓孔，可直接配套多轴加工常用的零点定位快换板使用，实现不同工装之间的秒级切换，减少机床停机等待时间。

从设计思路层面，这款虎钳在结构设计阶段就充分考虑了多轴加工的干涉规避需求，整体采用紧凑化低轮廓设计，钳体整体高度控制在较低范围内，在保证足够夹持刚性的前提下尽可能压缩钳体自身的外形尺寸，避免五轴摆头加工、四轴回转过程中刀柄、主轴与钳体发生碰撞，扩大了机床的有效加工行程范围。钳体主体采用高强度合金钢整体加工而成，经过淬硬处理后表面硬度达到HRC58-62，具备足够的刚性与耐磨性，能承受大进给铣削过程中的切削冲击力，长期使用不易发生变形，夹持精度保持性好。内置的丝杆传动副采用梯形螺纹设计，具备自锁特性，夹持锁紧后不会因加工振动发生松脱，同时丝杆两端配置有耐磨铜套，降低往复运动过程中的磨损，延长虎钳的整体使用寿命。钳体正面设计有快换式锁紧操作接口，可配套标准扭力扳手进行锁紧操作，能根据工件材质、加工切削力大小精准控制夹持力，避免夹持力过大导致薄壁工件变形，或是夹持力不足导致工件移位。

从安装边界与尺寸适配来看，这款虎钳的底部安装基准面经过精密磨削加工，平面度控制在0.005mm以内，安装时可直接贴合转台盘面或者桥板安装面，保证钳体安装后的水平精度。钳体底部的安装孔位采用标准化间距设计，可适配市面上绝大多数主流规格的四轴转台、五轴桥板的安装孔系，无需额外加工过渡连接板即可完成安装。夹持行程覆盖了小型精密零件的常规夹持尺寸范围，可满足边长在几十毫米范围内的方形、圆形以及异形零件的夹持需求，针对特殊尺寸工件，还可通过更换加长钳口扩展夹持范围。钳体上标注的五轴适配标识，也明确了其设计定位就是服务于多轴联动加工场景，相较于通用平口钳，其在回转对称性、外形避空、定位精度上都做了针对性优化，能更好匹配多轴加工中工件回转、主轴摆角的运动需求，减少加工过程中的无效行程，提升加工效率与加工稳定性。在实际生产应用中，这类虎钳常被用于精密医疗器械零件、小型汽车零部件、3C电子产品结构件的多轴加工工序中，能有效降低装夹难度，提升零件加工的一致性，是多轴加工场景中不可或缺的基础工装夹具。
