机床加工用第四轴回转工作台结构

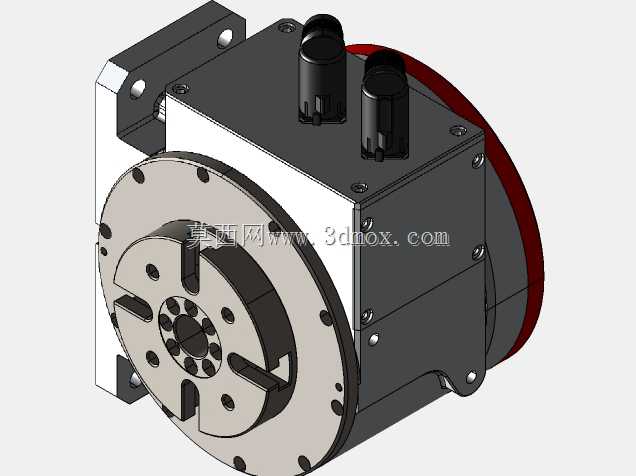

这款第四轴回转工作台是数控铣削、加工中心工序拓展的核心配套功能部件，主要应用于多面体零件、盘类异形件、带圆周分布特征结构件的精密加工场景，能够在原有三轴加工设备的基础上拓展圆周进给、任意角度分度的加工能力，帮助生产现场减少工件多次装夹的定位误差，缩短工序流转的辅助耗时，提升复杂结构零件的加工精度一致性。从实际生产用途来看，该部件可配合机床主轴完成圆周铣削、钻孔、攻丝、曲面轮廓铣削等多类型加工动作，适配小型精密零件加工、模具型腔加工、五金结构件批量生产等多种加工场景，既可以作为独立附件加装在常规立式加工中心工作台上，也可整合进专用自动化加工单元完成连续工序作业。在功能特性设计上，该转台采用箱体式集成结构，将驱动组件、锁紧机构、分度定位结构整合在封闭箱体内，前端带标准T型槽的法兰盘面可适配通用卡盘、专用夹具的安装，盘面的多组定位销孔与螺纹孔能够满足不同规格工件的装夹需求，侧面的安装支耳设置了定位基准面与安装通孔，可快速与机床工作台的T型槽完成定位锁紧，保证安装后的同轴度与位置精度。设计过程中优先考虑了加工场景的刚性需求，箱体采用厚壁结构设计，结合加强筋布局提升切削受力下的结构稳定性，盘面与回转支承的连接采用多点螺栓锁紧结构，可承受较大的径向与轴向切削载荷，避免重切削工况下的盘面颤动；驱动接口与锁紧机构的布局充分考虑了现场布线、管路连接的操作空间，顶部的两个接口预留了足够的安装操作余量，不会和机床主轴、刀具路径产生干涉。从安装边界来看，该转台的整体外轮廓方正，侧面安装支耳的定位面到盘面中心的尺寸经过标准化设计，可适配多数常规行程立式加工中心的工作台安装空间，盘面回转时的最大外圆边界做了冗余设计，加装标准三爪卡盘后也不会超出常规机床的工作台行程范围，后端的密封端盖可阻挡切削液、金属切屑进入箱体内部，降低日常维护的频次，适配车间多工况的长期加工使用需求。
