车床用多工位立式回转刀架结构

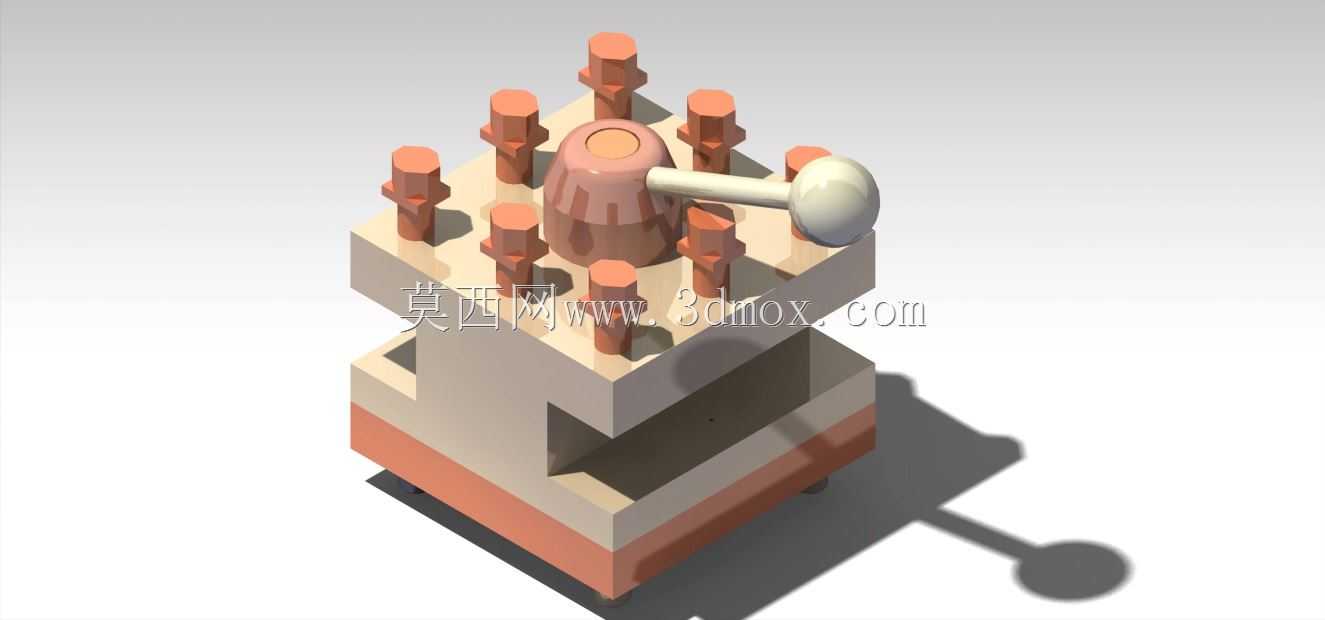

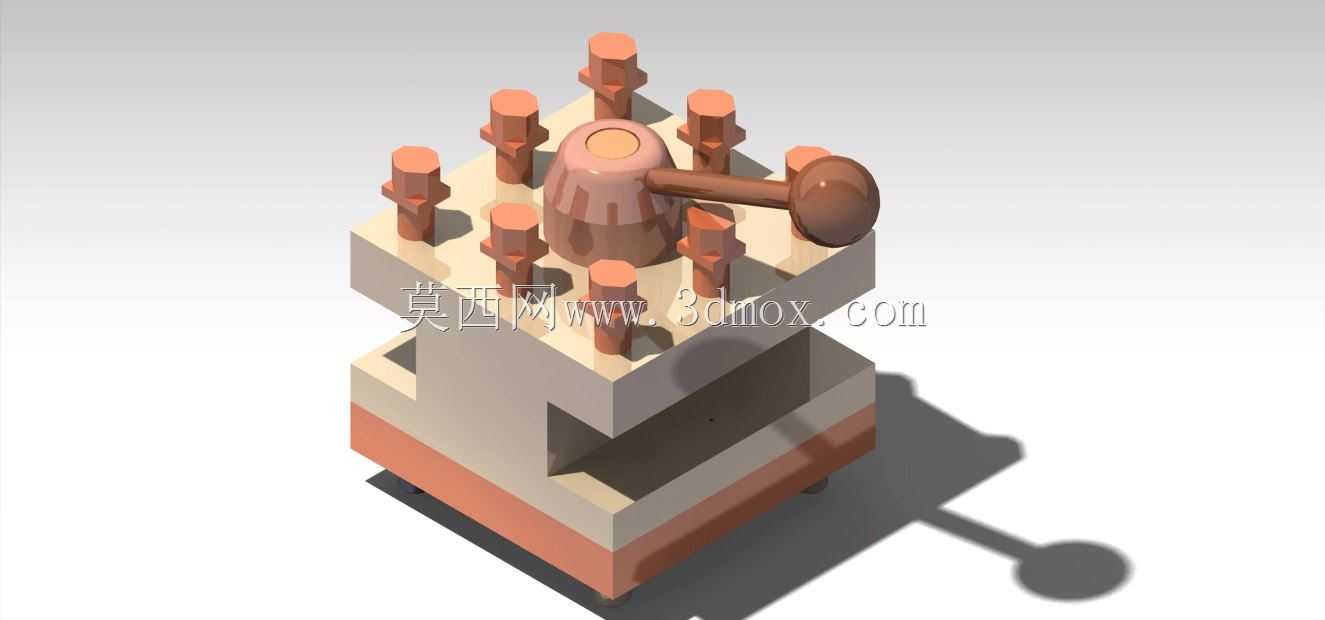

这款车床刀架是卧式车床核心的功能执行部件，主要承担车床加工过程中多类型刀具的存储、装夹与自动换位功能，适配普通卧式车床、经济型数控车床的切削加工场景，在轴类、盘类零件的外圆车削、端面车削、切槽、螺纹加工等工序中，可通过一次装夹完成多道工序的刀具切换，大幅减少人工换刀的辅助时间，降低多次换刀带来的装夹误差，提升零件加工的尺寸一致性与生产效率。从结构设计来看，该刀架采用立式四方回转基体搭配周向均布的刀具装夹柱结构，中心设置带操作手柄的锁紧与转位机构，周向均匀排布的装夹位可同时装夹八把不同功能的切削刀具，覆盖常规车削加工的全工序刀具需求；手柄端采用球形握持结构，符合人工操作的人机工程学要求，手动转位时操作顺滑省力，锁紧机构可保证转位到位后刀架整体刚性充足，承受大切深切削时的径向与轴向切削力，避免加工过程中出现让刀、振动问题，保障加工表面的光洁度与尺寸精度。设计过程中重点考量了刀架的安装适配性，底部采用与车床中滑板安装位匹配的定位基准面，安装时可通过滑板上的T型槽完成螺栓紧固，定位基准与车床主轴轴线的平行度、垂直度公差控制在机械加工要求的精度范围内，保证刀具安装后刀尖高度与主轴中心高匹配，无需额外加装过多调整垫片即可完成装配调试。刀架的外形结构紧凑，回转直径控制在适配普通车床中滑板行程的范围内，换位回转过程中不会与车床尾座、卡盘等周边部件发生运动干涉，各刀具装夹位的锁紧螺栓采用统一规格，日常更换刀具时无需准备多类型拆装工具，维护操作便捷。刀架主体采用分层式结构设计，下部为与滑板连接的固定基座，中部为回转分度盘，上部为刀具装夹平台，各配合面均经过精加工处理，长期反复转位使用后仍能保持稳定的分度精度，锁紧机构的接触面积经过优化，可分散切削过程中的冲击力，延长刀架的整体使用寿命，适配中小批量零件加工、实训教学车床改造、普通车床数控化升级等多种应用场景，能够满足常规金属切削加工的刚性与精度要求。
