可转位玉米铣削刀具结构设计

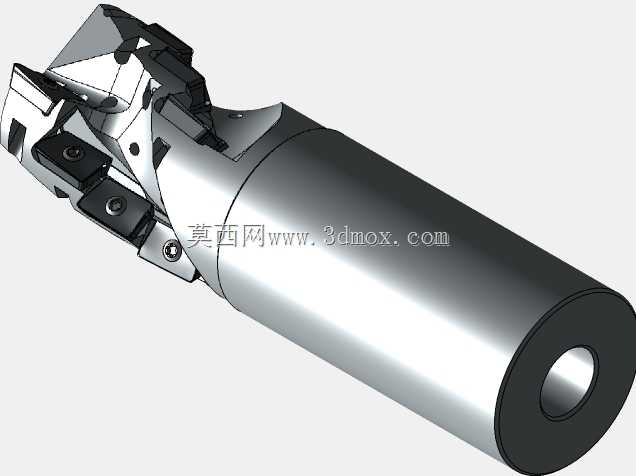

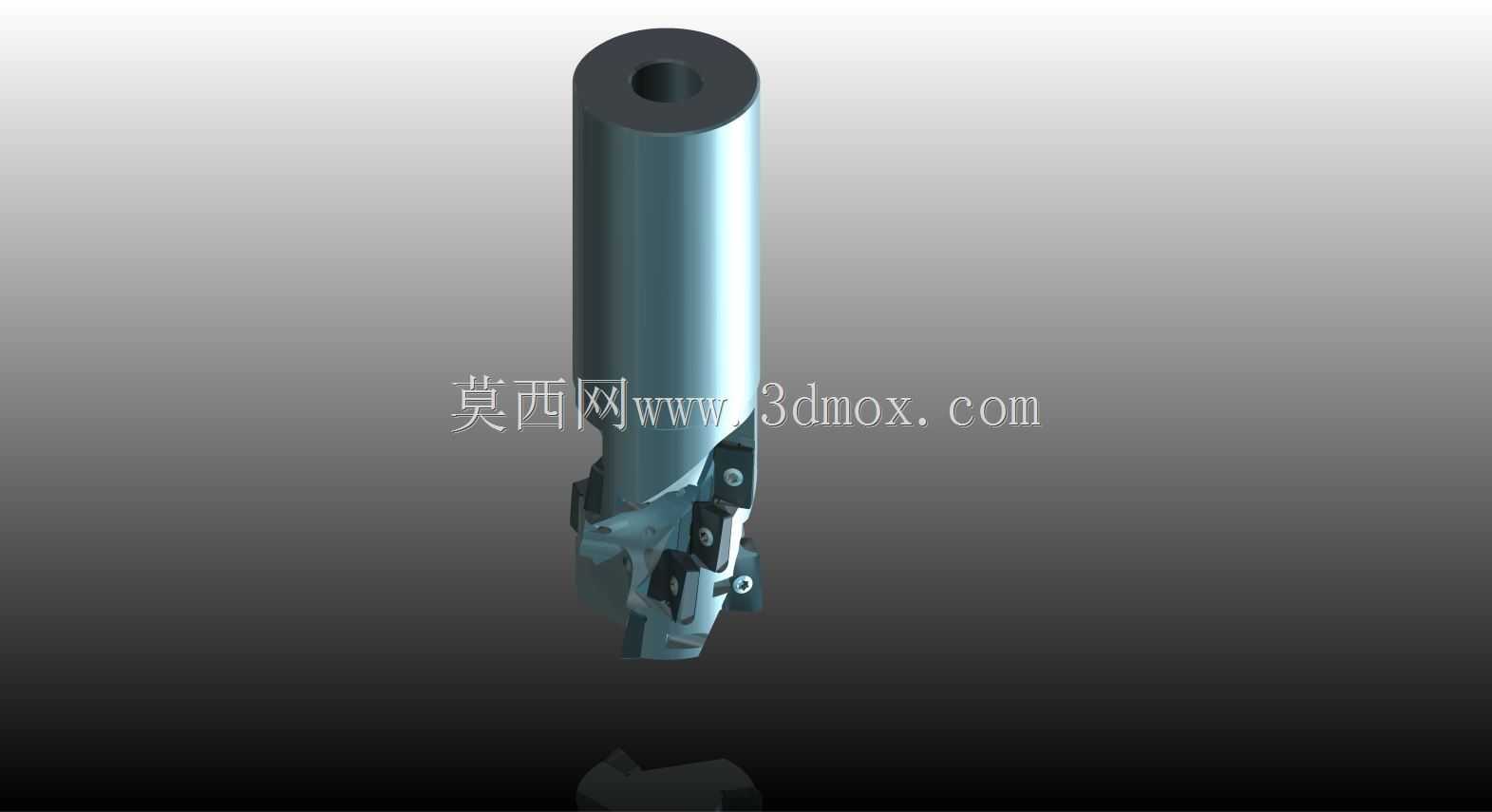

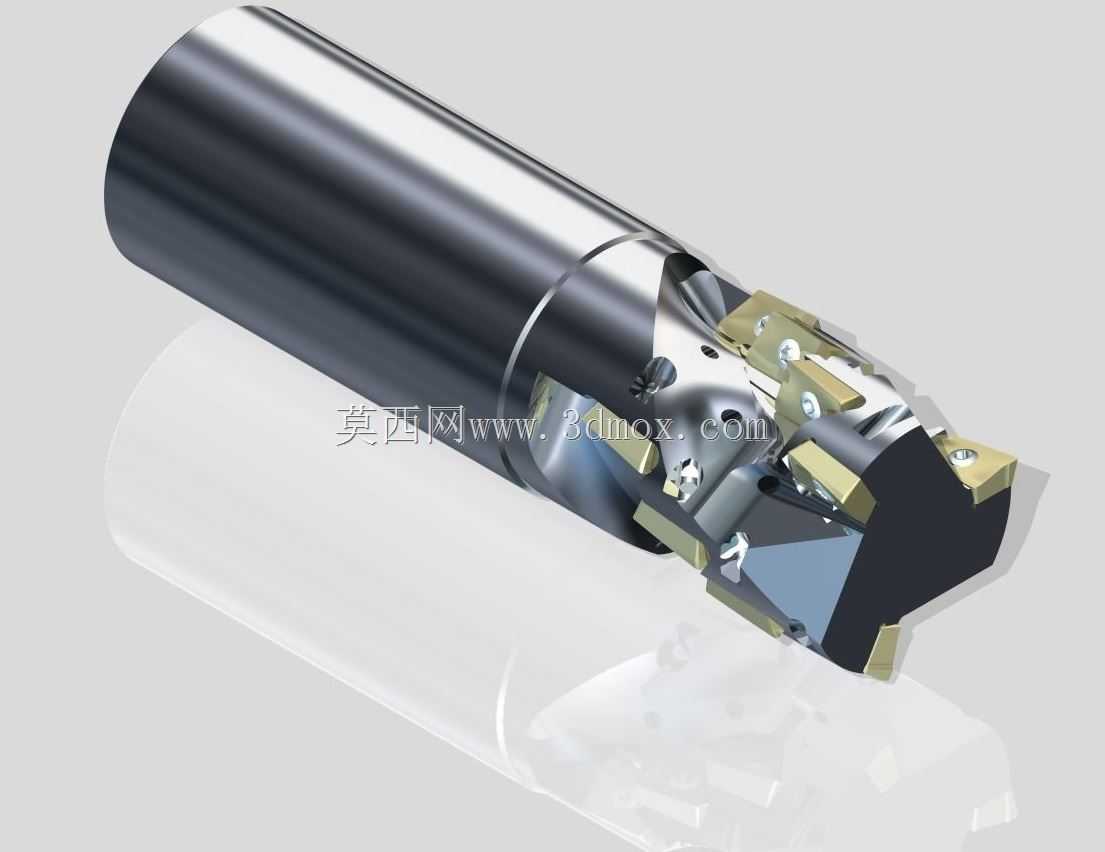

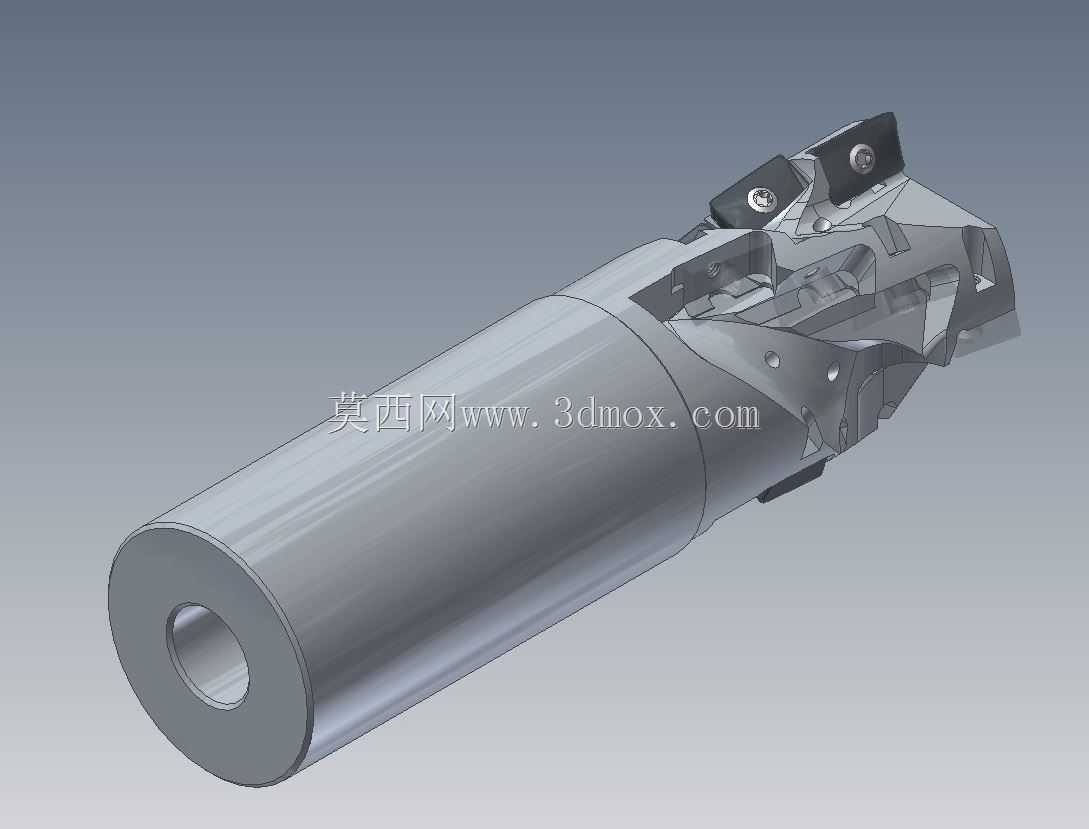

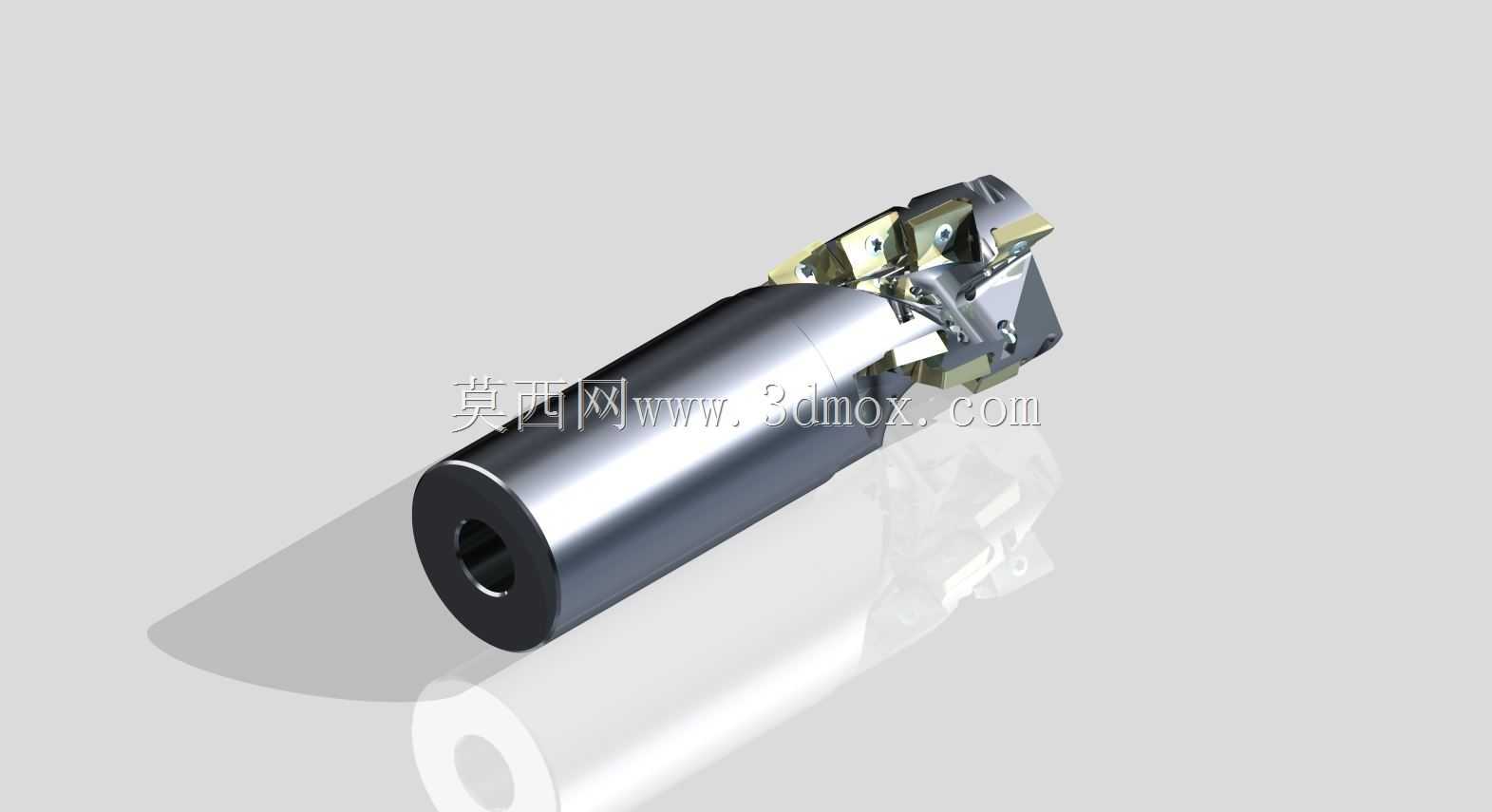

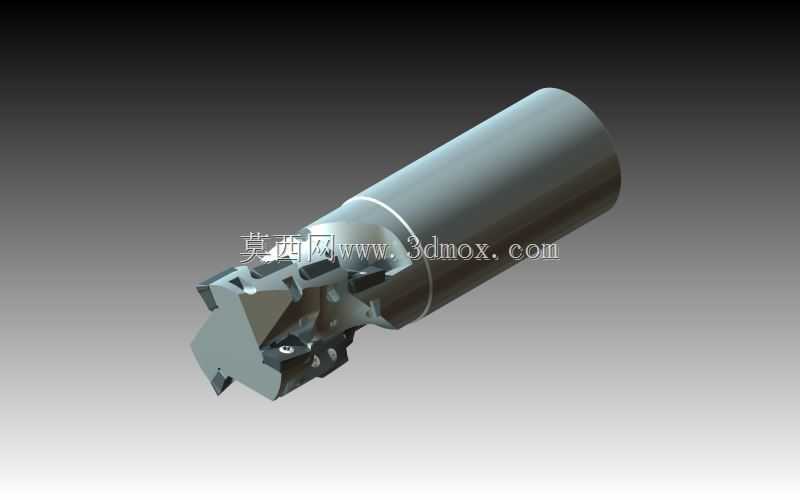

这款可转位玉米铣刀是面向大余量金属去除场景开发的高效切削刀具，主要应用于普通铣床、加工中心等机床设备的粗加工工序，可完成各类结构钢、合金钢、铸铁等金属材料的平面铣削、台阶面铣削、槽腔开粗等加工任务，在模具制造、通用机械零部件加工、重型机械生产等领域有着广泛的应用空间，能够替代传统焊接式铣刀完成大切深、大进给的重载切削作业，有效提升粗加工环节的材料去除效率。刀具整体采用圆柱直柄结构，柄部尺寸适配主流弹簧夹头、强力刀柄的装夹规格，安装时可通过刀柄侧固或液压锁紧方式完成固定，装夹后刀具跳动量可控制在合理范围内，保障切削过程的稳定性。刀体部分采用螺旋排布的多刀片槽设计，沿刀体轴向呈螺旋线均匀布置多组可转位刀片安装位，这种排布方式能够让切削过程中刀片依次切入工件，避免多刃同时切入带来的冲击载荷，有效降低切削振动，同时多刃同时参与切削的结构也大幅提升了单位时间内的材料去除率，相比普通立铣刀加工效率可提升数倍。刀片采用标准化可转位硬质合金刀片，通过螺钉压紧的方式固定在刀体的刀片槽内，刀片带有合理的前角与后角设计，能够在切削过程中减小切削阻力，同时刀片带有断屑槽结构，可引导切屑卷曲折断，避免长切屑缠绕刀体影响加工连续性。当刀片切削刃磨损后，无需拆卸刀体，只需松开压紧螺钉将刀片转位更换新的切削刃即可继续使用，大幅减少了换刀停机时间，也避免了焊接式刀具重磨带来的成本消耗。刀体内部设计有内冷通道，可将切削液直接输送至切削区域，在切削过程中能够有效降低刀片切削温度，减少刀具磨损，同时高压切削液也可辅助冲排切屑，避免切屑在刀槽内堆积造成刀片崩损。刀具的切削直径、有效切削长度、柄部直径、总长等尺寸均经过匹配设计，既保障了刀体的整体刚性，避免长悬伸加工时出现让刀、振刀问题，也覆盖了常见的大余量铣削加工尺寸需求，刀片安装槽的定位精度经过严格管控，能够保证各刀片安装后的径向跳动、轴向跳动满足加工要求，保障加工后工件表面余量均匀，为后续半精加工、精加工工序提供良好的基础。
