四轮车架后方总成结构三维设计

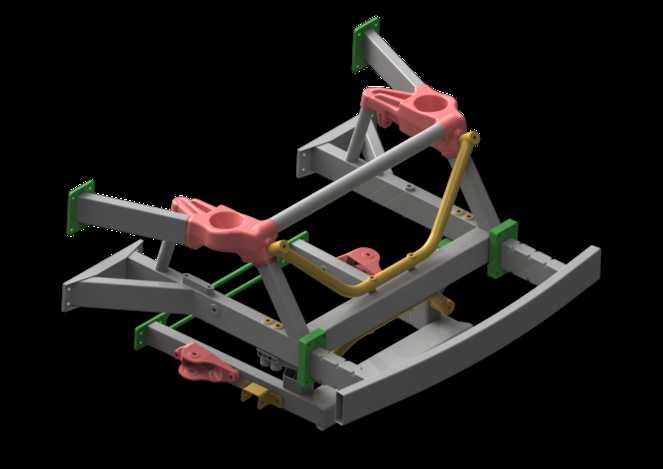

本作品为四轮车架后方总成的三维建模成果，建模过程严格遵循机械结构设计逻辑，先通过基准面搭建确定整体安装定位基准，再逐次完成各结构件的特征绘制：首先构建主体灰色金属承载框架，采用矩形截面型材的焊接式框架结构，通过拉伸、切除、阵列等基础特征完成型材主体的成型，对框架上的安装孔位、连接止口做了精准的尺寸约束，保证各部件装配时的同轴度与位置度符合设计要求。模型中粉色的安装支座为悬架连接部件，建模时重点还原了支座的弧形安装面、螺栓过孔以及加强筋结构，通过圆角特征处理应力集中区域，还原铸件的结构特征；黄色的管路构件为车架附属的管线固定或流体通道结构，采用扫掠特征完成弯管部分的成型，对管端的连接接头做了细节刻画；绿色的部件为框架上的缓冲限位块安装座，建模时还原了安装座的卡槽结构与固定孔位，匹配缓冲件的装配尺寸；红色的下部构件为拖车连接或驻车相关的功能件，还原了其铰接结构与锁止位的造型。渲染阶段采用分层材质赋予：主体框架赋予哑光灰色金属材质，模拟碳钢型材喷涂后的质感，调整金属粗糙度参数还原真实漆面的漫反射效果；粉色支座赋予略带颗粒感的铸钢材质，添加轻微的铸造纹理贴图，还原铸造成型零件的表面质感；黄色管路赋予亮面金属烤漆材质，提高高光反射强度凸显管线的轮廓；绿色安装座赋予硬质工程塑料材质，调整折射率与粗糙度参数匹配塑料件的视觉特征；铰接位置的金色销轴赋予抛光金属材质，凸显运动副的细节。整体装配结构完全还原实车的连接逻辑，各部件之间的配合间隙、安装位置都经过装配体干涉检查验证，无结构干涉问题，框架的受力路径通过结构排布清晰呈现，从轮端安装位到主承载梁再到上部连接支座的力传递结构完整，既满足承载强度的设计要求，也兼顾了附属部件的安装空间预留，可用于底盘结构教学、改装方案验证、零部件装配模拟等场景。
