参数化钻机钻头总成结构设计

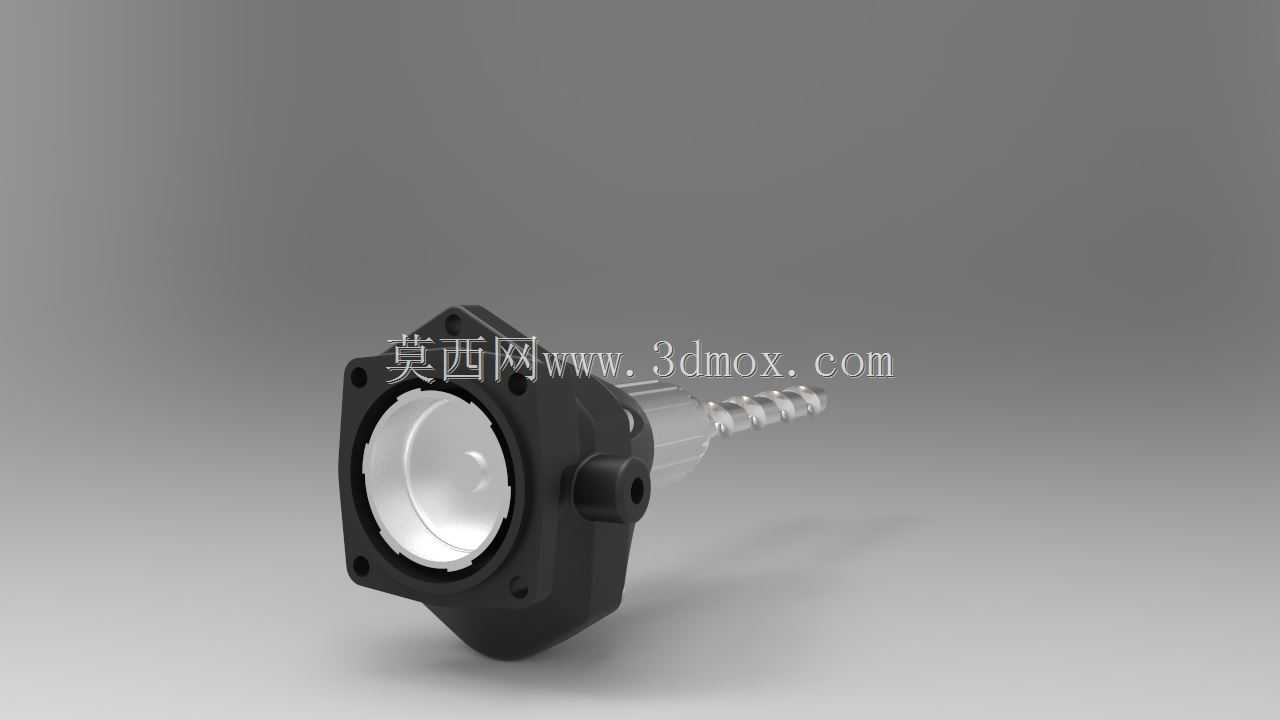

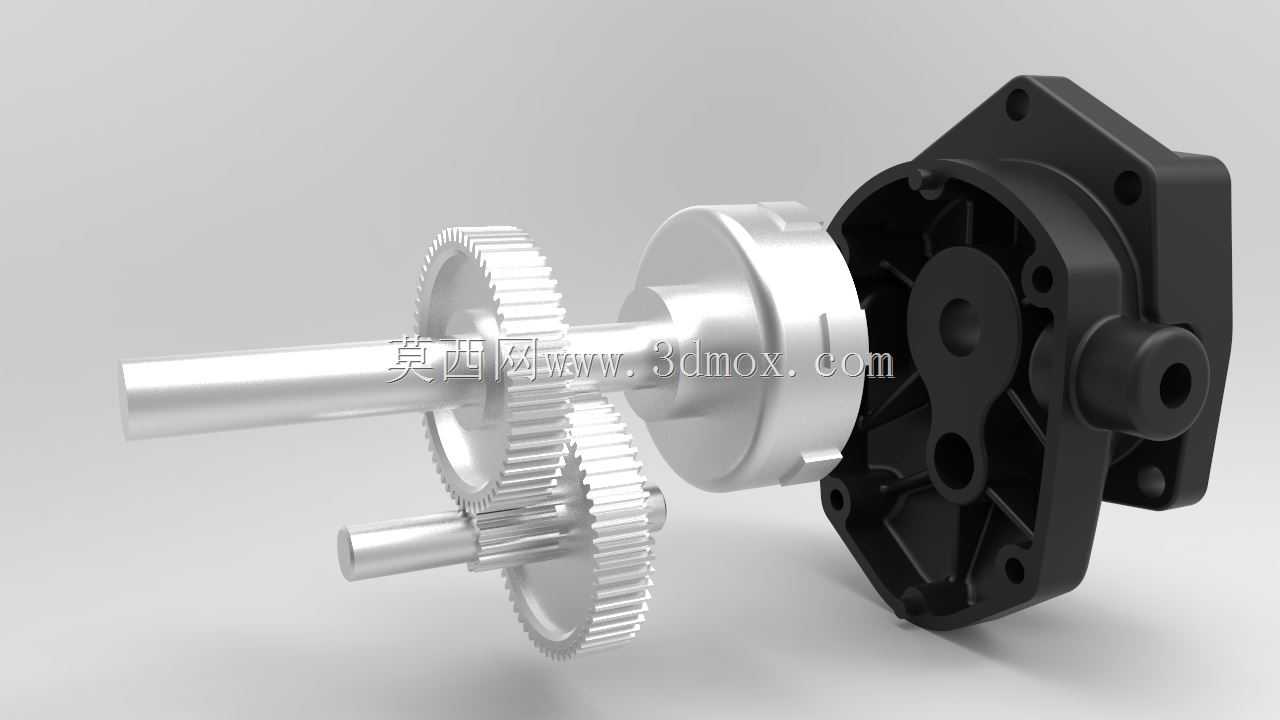

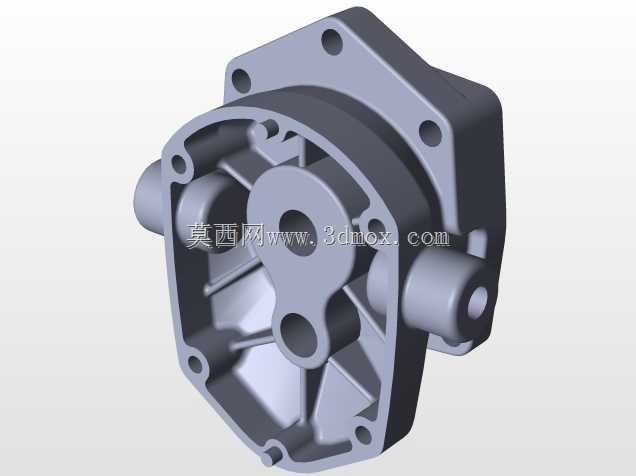

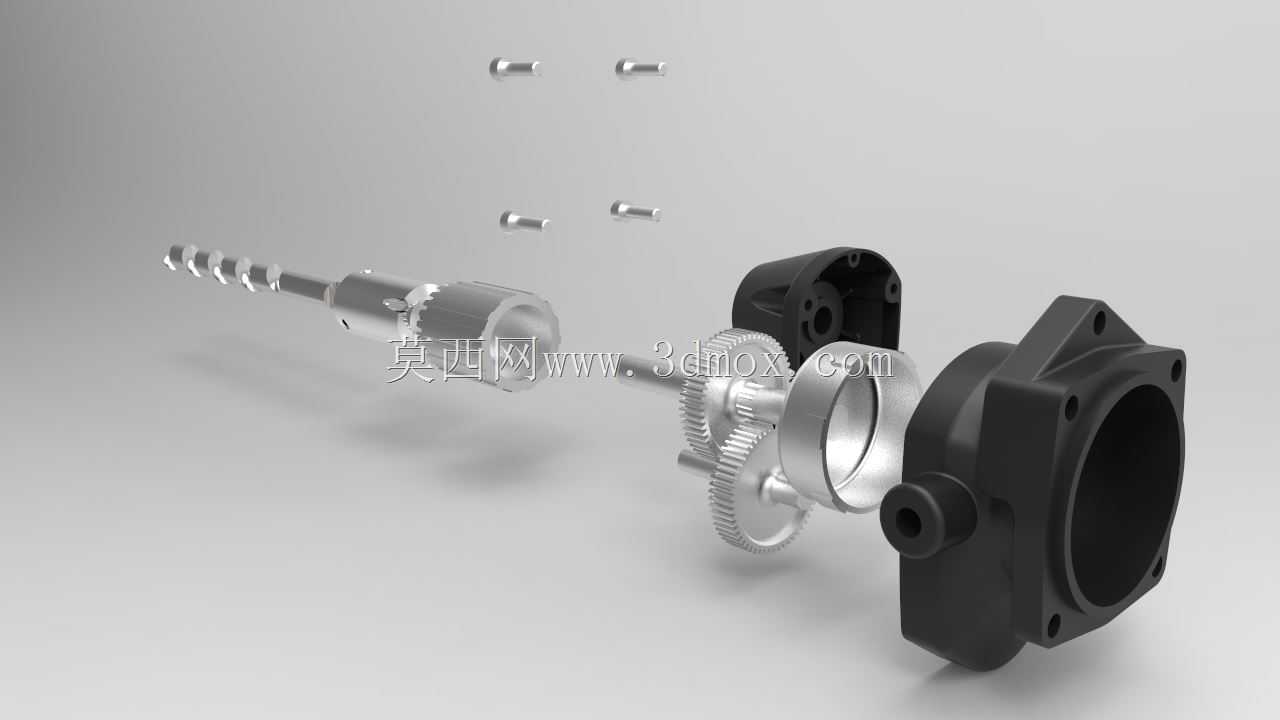

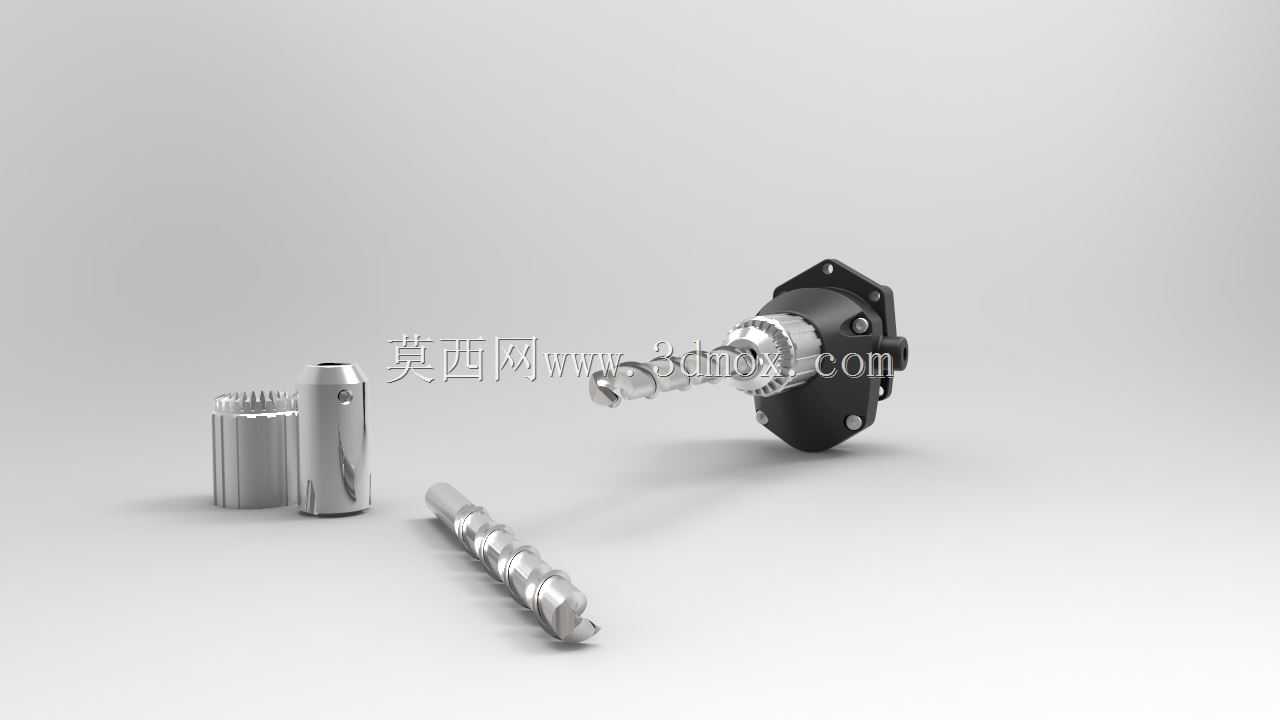

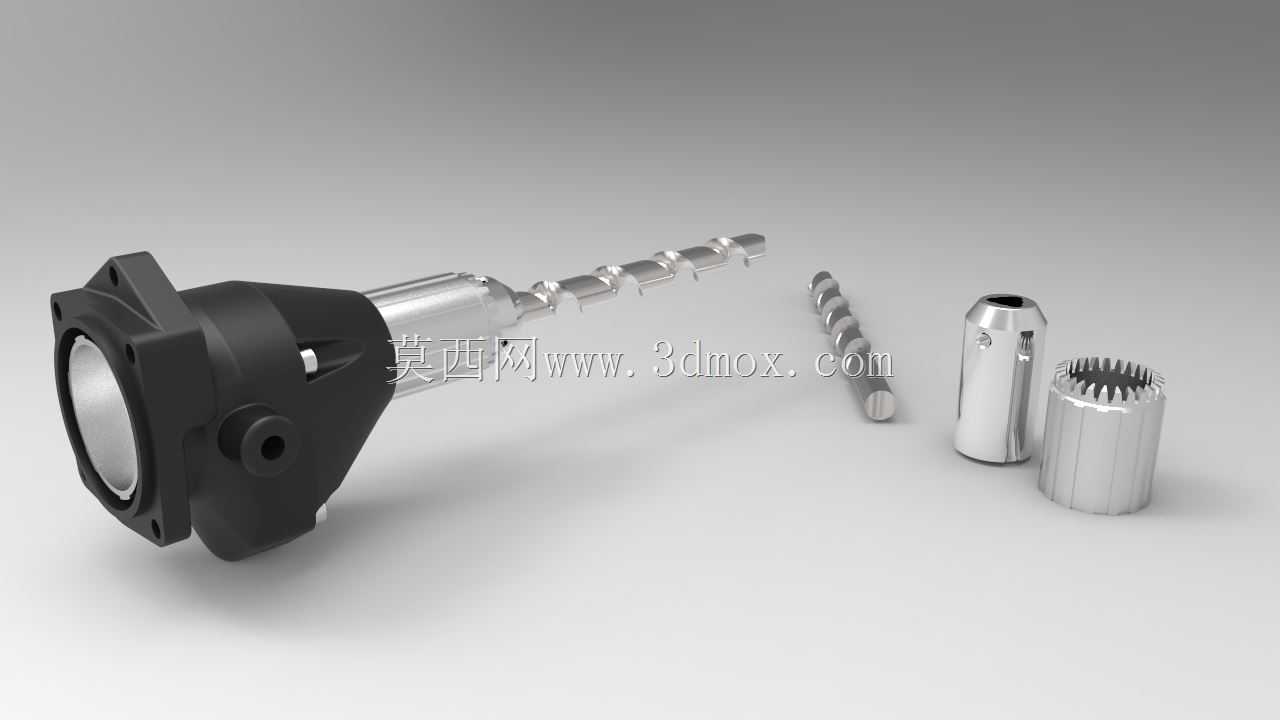

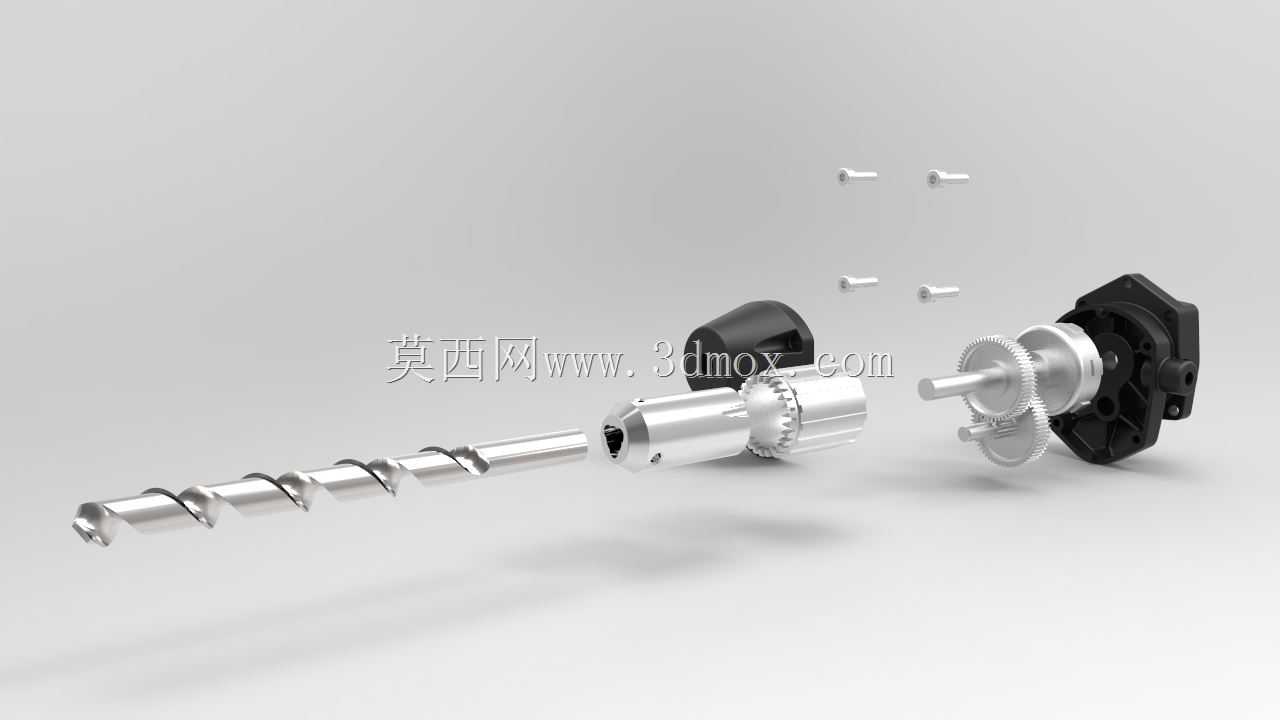

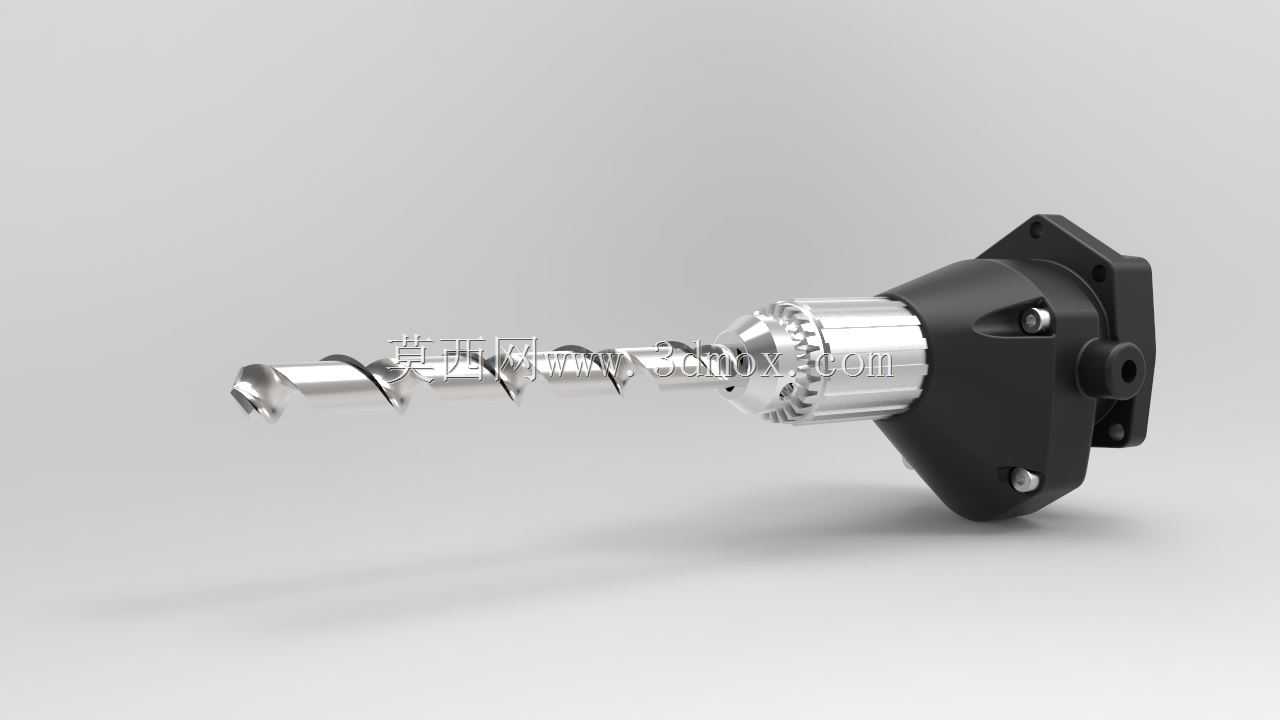

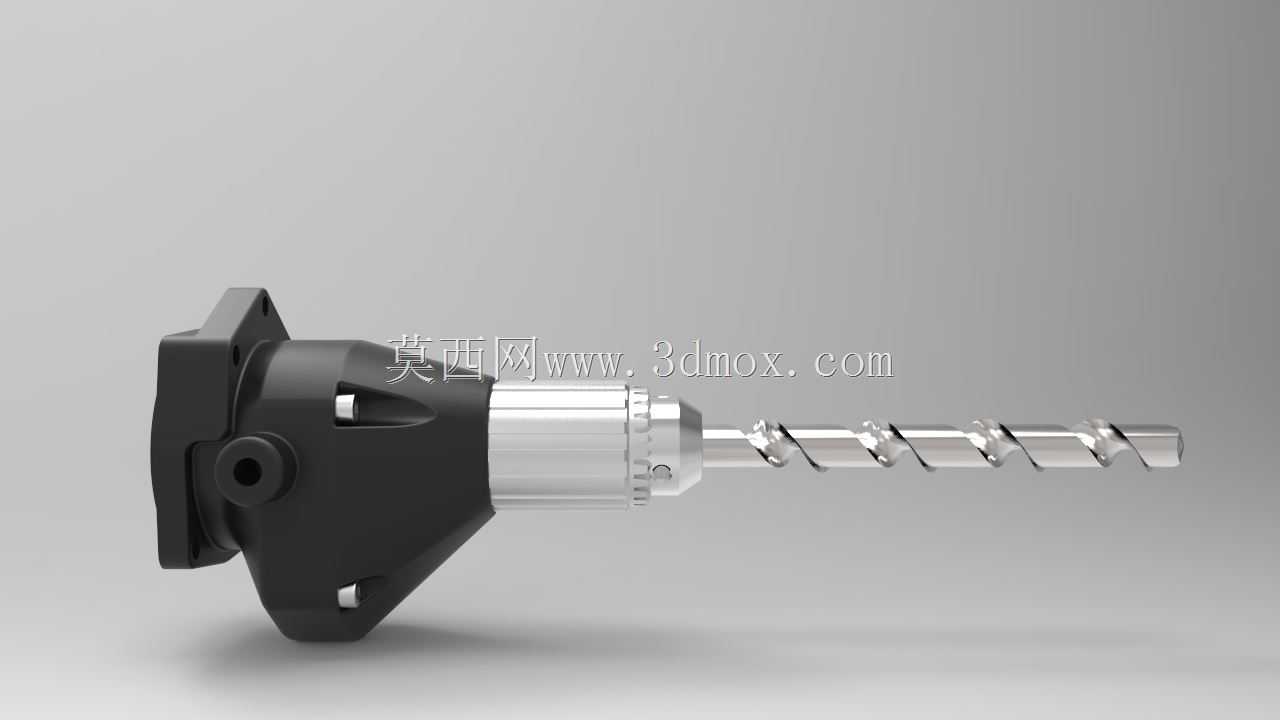

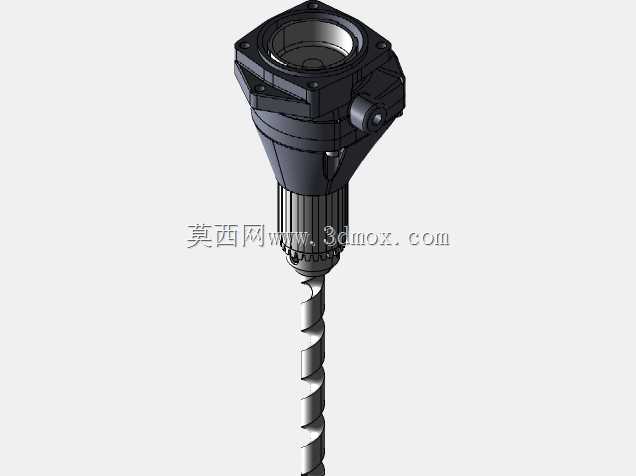

这款钻机钻头总成是钻削加工场景中的核心执行部件，广泛适配台式钻床、立式加工中心、小型专用钻孔工装等设备，可覆盖金属件粗钻、半精钻加工，非金属板材开孔、预制孔扩孔等多类作业场景，在五金加工、小型零部件制造、工装治具生产等领域都能发挥稳定作用。从实际用途来看，该总成承担了钻削过程中扭矩传递、钻头装夹、轴向进给导向的核心功能，后端的安装基座可直接与设备主轴输出端对接，将主轴的旋转扭矩平稳传递至前端钻夹头部位，中间的夹头结构可适配不同直径规格的直柄麻花钻，无需额外更换转接部件就能快速完成钻头换装，适配多规格孔径的加工需求。在功能特性设计上，该总成采用分体式结构布局，后端的安装基座做了加强筋结构优化，可承受钻削过程中产生的径向切削力与轴向进给力，避免高速钻削时出现基座形变、钻头偏摆的问题；中间的夹头部位采用高精度三爪定心结构，装夹钻头后同轴度误差控制在极小范围内，能有效降低钻削过程中的孔位偏差，提升钻孔精度；夹头与基座的连接部位做了密封防尘设计，可阻挡钻削产生的金属切屑、粉尘进入连接转轴缝隙，减少部件磨损，延长总成的使用寿命。从设计思路来看，这款总成采用全参数化建模逻辑，各部位尺寸均可根据适配设备的主轴规格、加工孔径范围、额定进给参数进行快速调整，无需重新搭建整体模型，仅需修改对应参数就能生成适配不同工况的衍生型号，大幅缩短了同系列部件的设计迭代周期。外形与安装边界方面，该总成整体为同轴回转体布局，后端安装法兰设置了对称分布的固定安装孔，可通过螺栓直接与主轴端面锁紧固定，安装面的平面度经过设计优化，能保证装配后整体与主轴的同轴度；整体轴向长度经过紧凑化设计，在保证夹头行程、结构强度的前提下尽可能缩短总长度，降低主轴悬伸量，提升钻削过程的整体刚性；最大外轮廓直径控制在合理范围内，可适配多数中小型钻削设备的主轴安装空间，不会与设备的工作台、防护钣金等周边部件产生运动干涉，前端钻夹头的伸缩行程可满足常规麻花钻的装夹长度需求，装夹后钻头伸出长度可覆盖常规钻孔深度的加工要求，无需额外加装延长接杆就能完成多数常规钻削作业。
