黄黑包胶手柄手板锯结构设计

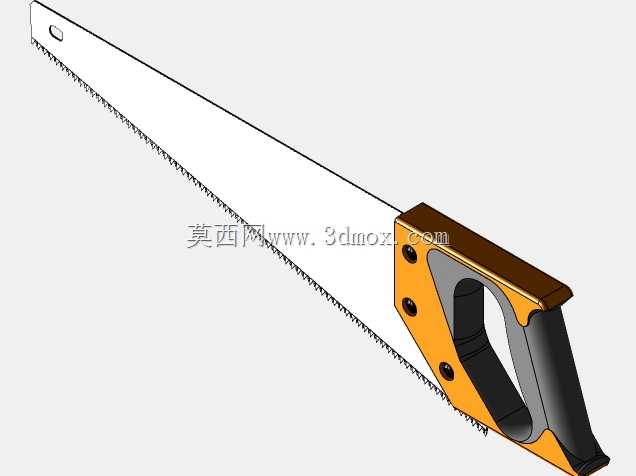

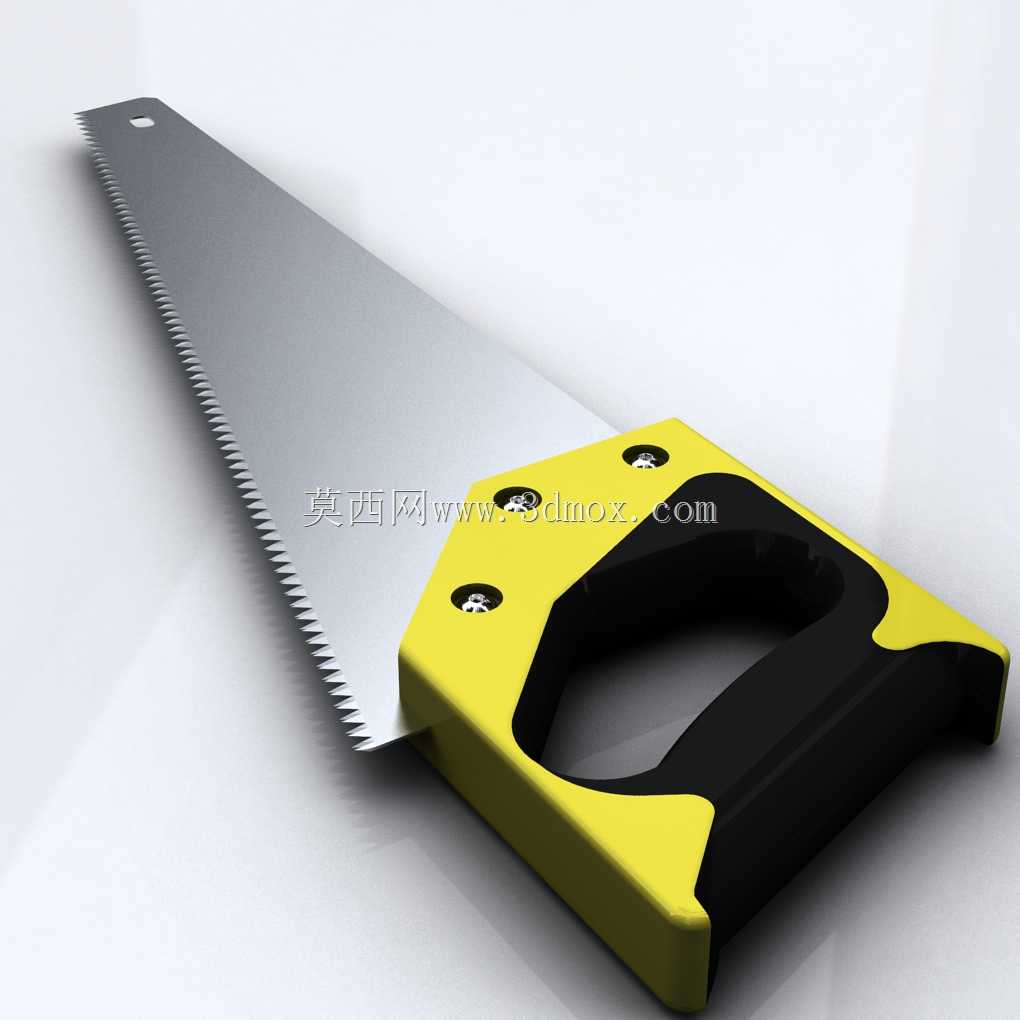

这款手锯的三维结构设计，完全围绕日常五金切割场景的实际使用需求展开，覆盖木工下料、家装建材裁切、户外手工制作等多类作业场景，是手动切割作业里普及率极高的通用五金工具。从结构拆分来看，整套模型将锯片、手柄固定嵌件、包胶握把三个核心部件做了独立的结构拆分，各部件的装配边界清晰，可直接用于结构验证、手板打样的参考。锯片部分采用常规手板锯的梯形刃口排布设计，齿尖做了统一的倾斜切削角度处理，锯切过程中可减少单次进刀的阻力，避免卡锯；锯片尾部预留两个沉头固定孔位，与手柄内部的硬质嵌件通过螺丝锁紧，装配后锯片与手柄的贴合面无凸起间隙，长期受力作业时不会出现锯片晃动、偏移的问题。手柄部分采用双色包胶的结构设计，内层为硬质工程塑料承力结构，外层包裹防滑软胶，握把区域做了贴合人手握持弧度的内凹造型，虎口位置做了加厚的软胶缓冲处理，长时间往复锯切作业时可减少手柄对手部的反震压力，降低操作疲劳感；手柄尾部做了挂孔设计，闲置时可悬挂收纳，减少存放空间占用。从安装边界来看，锯片整体长度适配常规手动锯切的作业行程，手柄的握持宽度符合成年人手掌的握持尺寸，固定孔位的间距、沉头深度均匹配标准五金紧固件的尺寸规格，装配时无需额外做孔位扩修即可完成组装。设计过程中充分考虑了实际作业的受力分布，锯片与手柄的连接位置做了局部加厚的承力结构，避免大力锯切时连接位置出现断裂；锯片的刃口排布做了分齿处理，相邻锯齿向左右两侧微幅偏移，锯切出的切缝宽度略大于锯片本体厚度，可有效降低锯片与切缝侧壁的摩擦阻力，减少锯片发热变形的概率。整套模型的各部件配合公差均按照五金工具的量产装配标准设定，拆分后的零件可直接导出用于工程图绘制、手板制作验证，对于手动工具结构设计从业者来说，可直接参考其握持人机工程设计、部件连接结构的处理逻辑，优化同类手动切割工具的结构方案。
