角磨机固定切割支架结构设计

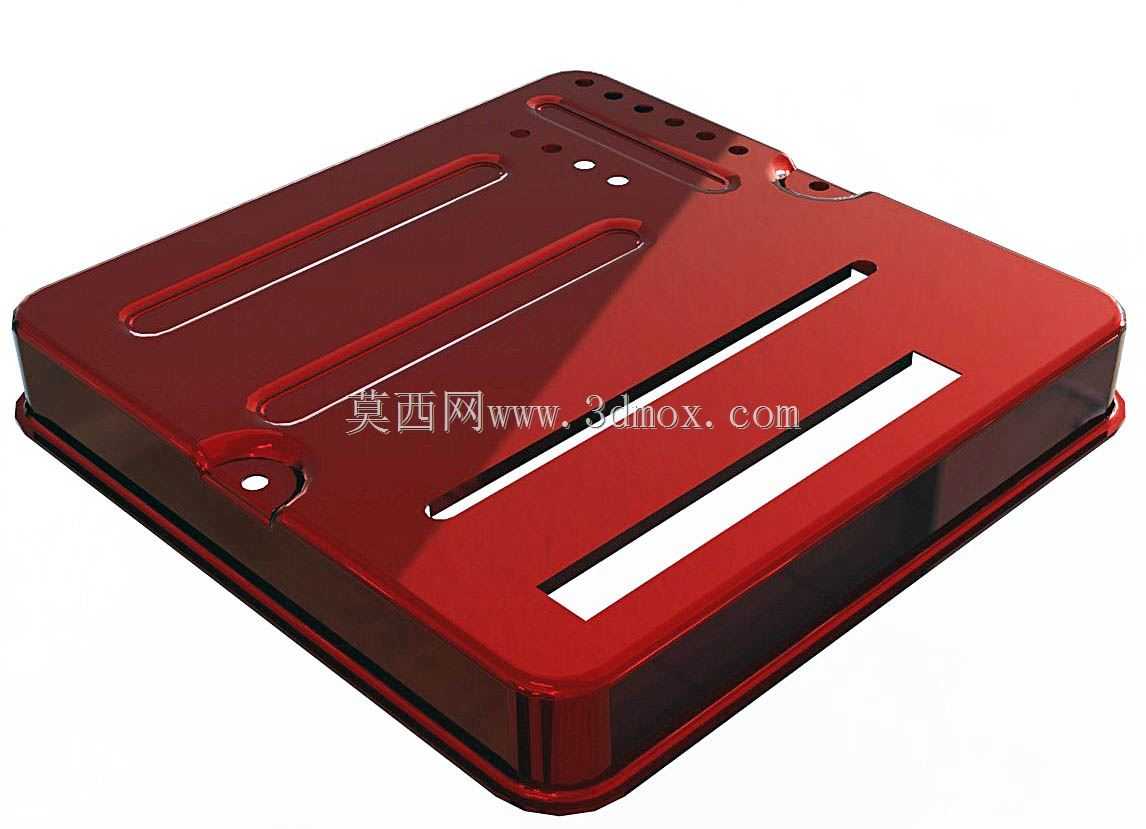

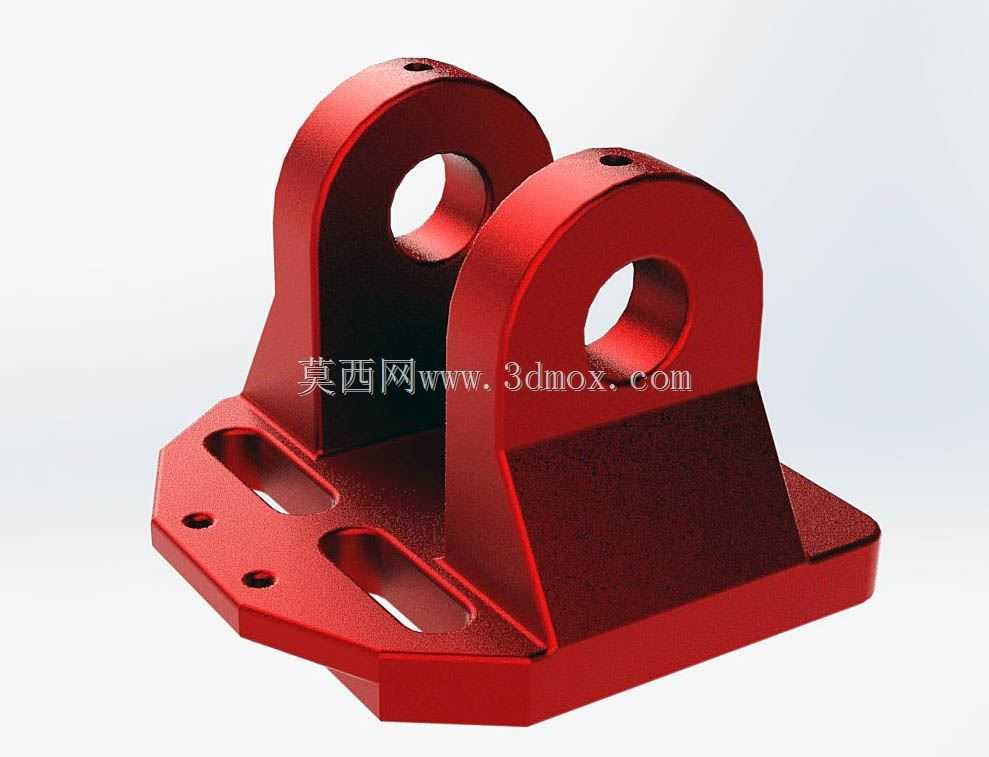

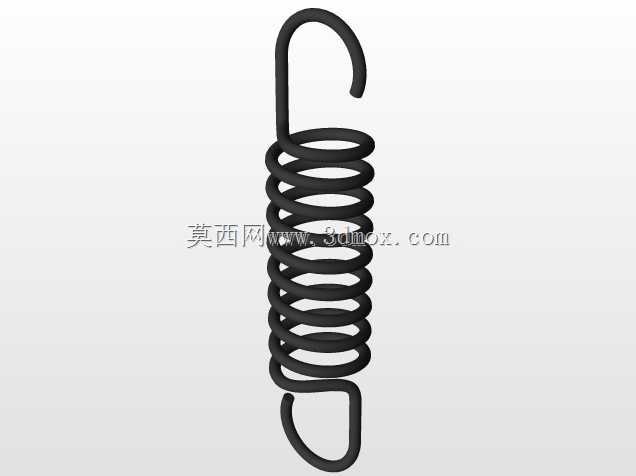

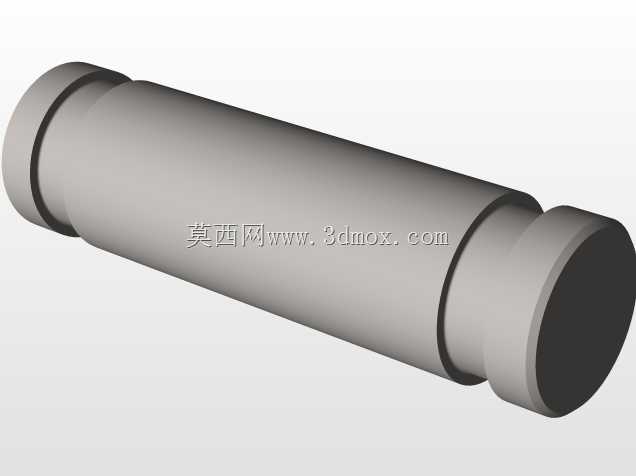

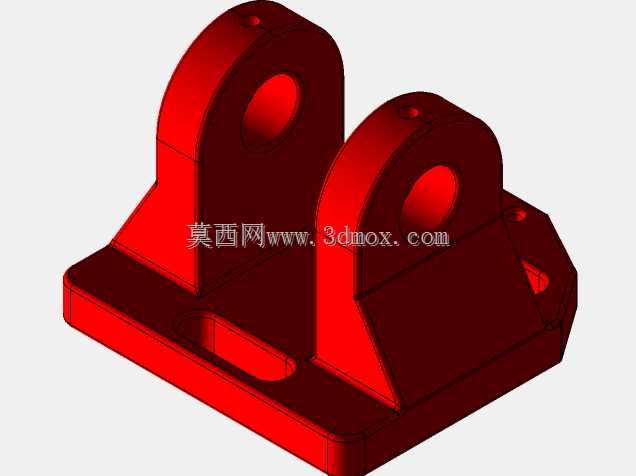

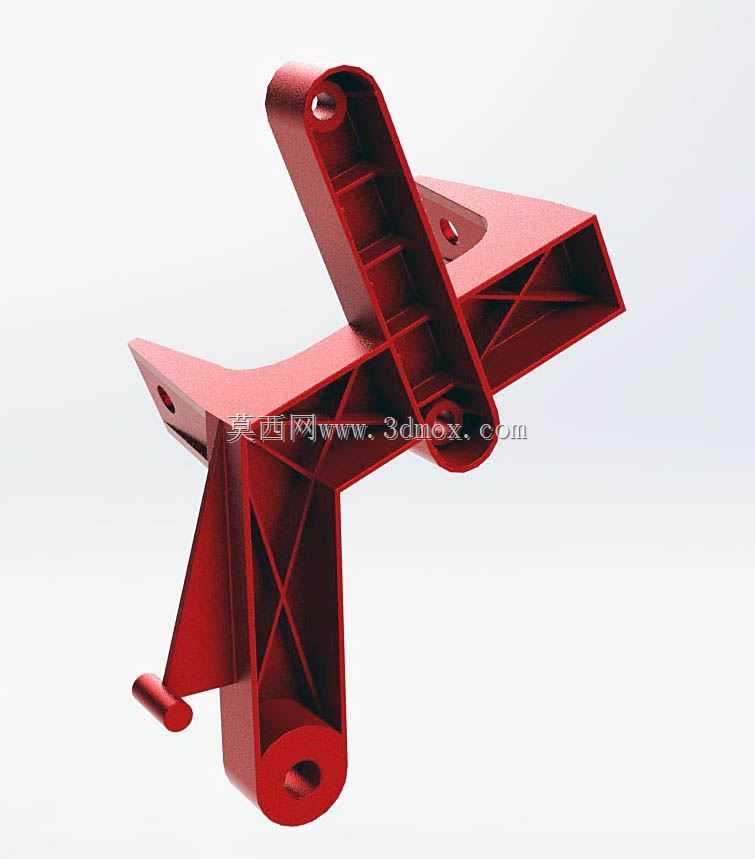

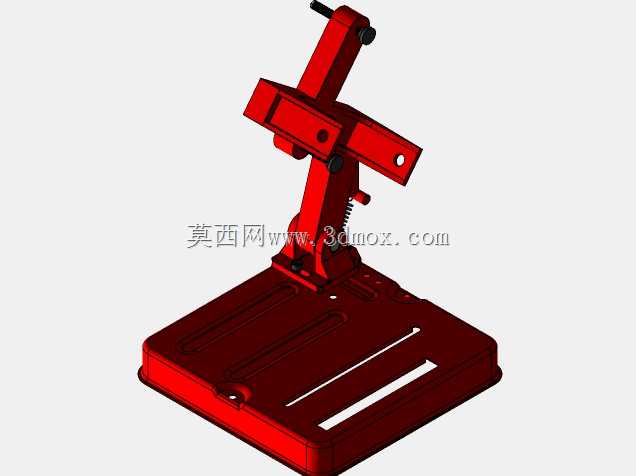

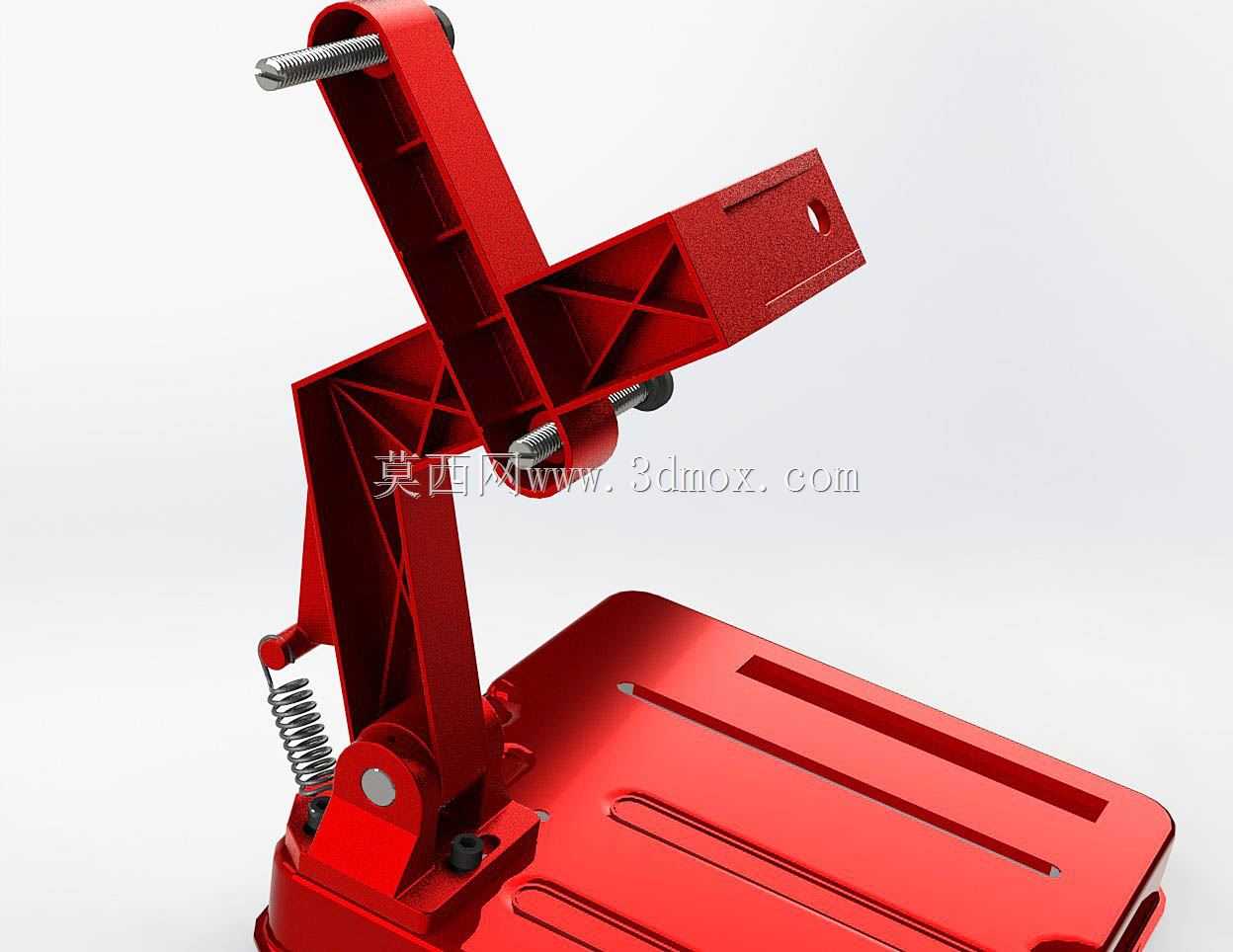

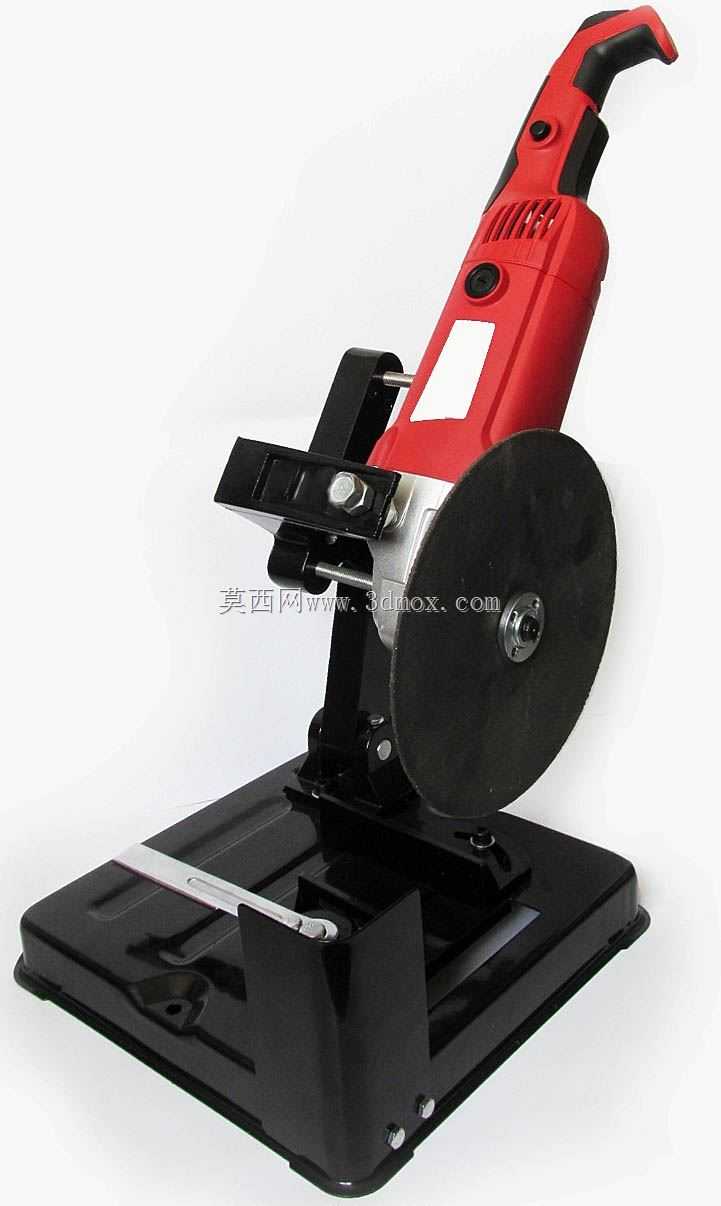

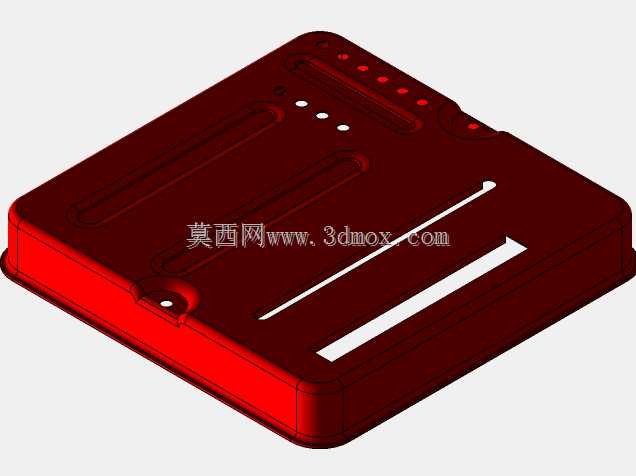

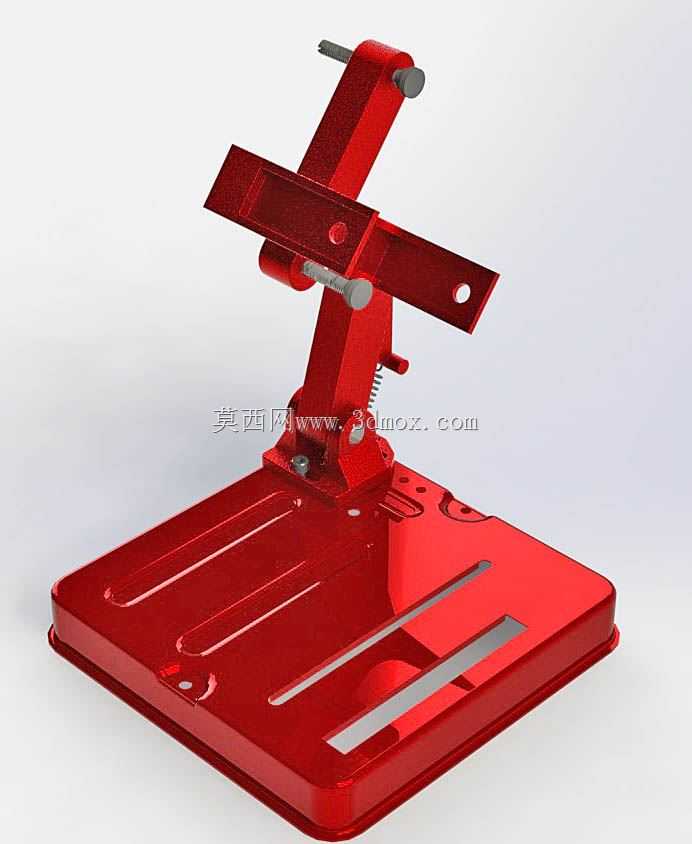

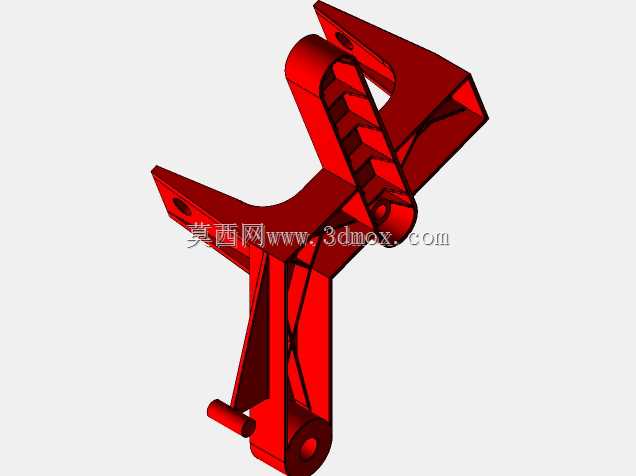

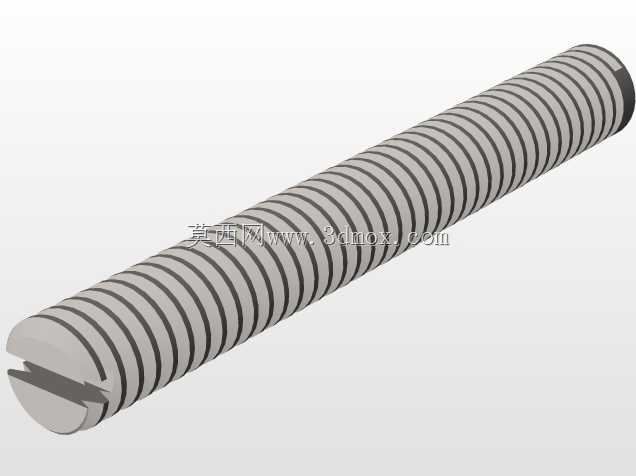

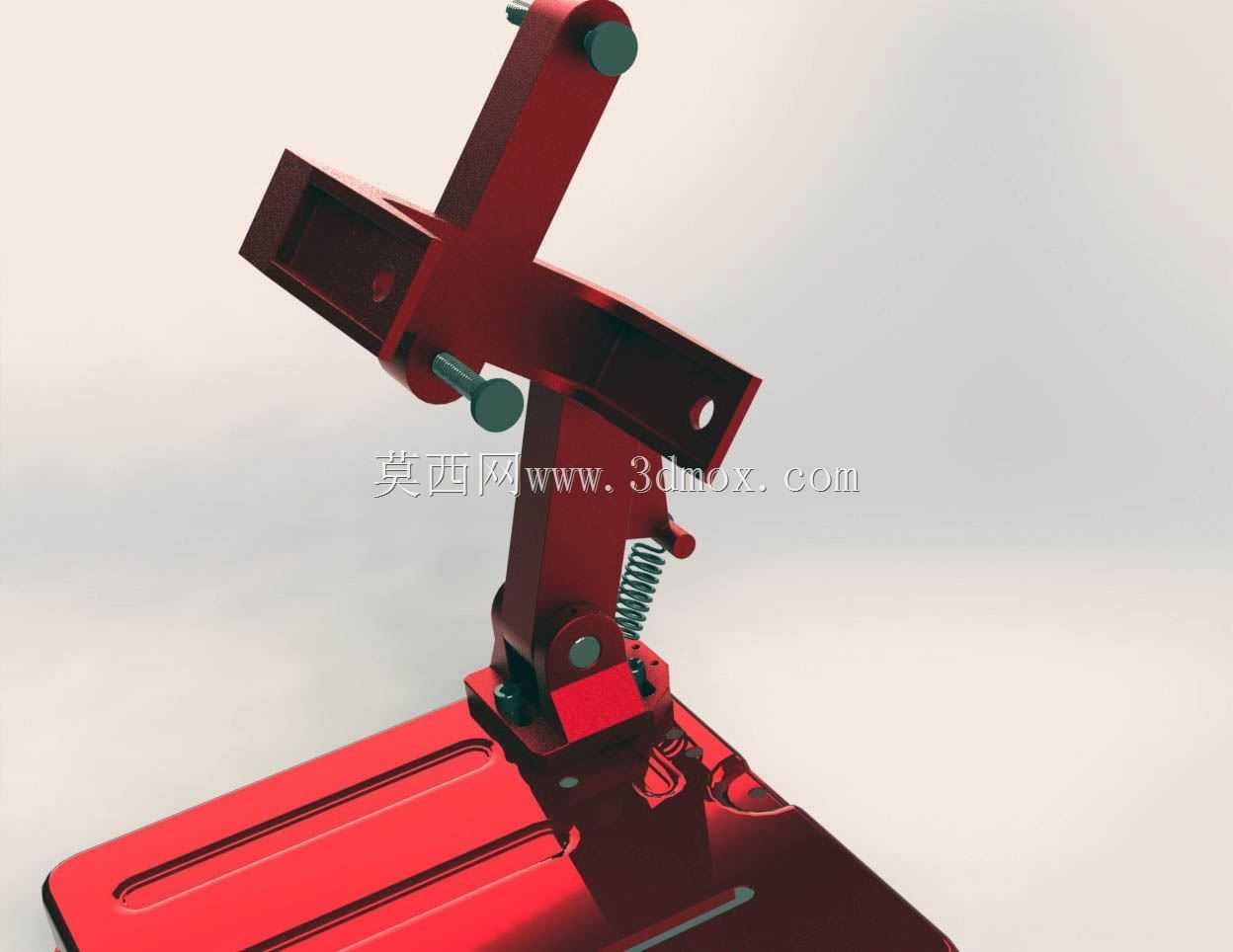

这款角磨机配套支架，主要面向现场金属加工作业、小型维修工坊、家装施工等场景，解决手持角磨机作业时稳定性差、切割精度不足、操作安全风险高的痛点，将手持角磨机转化为小型台式切割设备，适配230规格角磨机的安装使用。从结构设计来看，底座采用带加强筋的平板结构，表面开设平行导向槽，既可以作为工件进给的导向基准，也能通过槽位安装工件压紧组件，保证切割过程中工件不会发生位移，底座的平面度公差控制在0.2mm以内，避免放置时出现翘曲影响切割精度。支架的铰接翻转部分采用加厚侧板设计，内部布置交叉加强筋，在控制整体重量的同时提升结构刚性，避免角磨机高速运转时产生共振，铰接轴采用耐磨销轴配合轴套结构，翻转阻尼适中，既可以轻松下压完成进给，也能在松开后通过复位弹簧自动抬升复位，复位弹簧的弹力经过匹配调校，不会出现抬升过快或者回弹无力的情况。角磨机的固定位置采用双螺栓锁紧结构，适配不同品牌230角磨机的夹持颈部尺寸，锁紧螺栓的端部带有防滑压头，锁紧后不会出现角磨机偏转、松动的问题，固定位的角度经过校准，保证切割片与底座导向槽处于垂直状态，切割断面的垂直度误差可控制在0.5mm以内，满足常规金属下料的精度要求。安装边界方面，底座整体尺寸适配常规工作台面的放置需求，不需要额外打孔固定，依靠自身重量即可保持作业稳定，翻转臂的抬升行程预留足够空间，可满足最大50mm厚度金属型材的切割需求，涵盖圆管、方管、角钢、扁钢、钢筋等常见金属型材的切割作业。设计过程中充分考虑作业的操作空间，手柄操作位置符合人体工程学角度，下压作业时手臂自然舒展，长时间作业也不易产生疲劳，支架的所有棱角都做了倒钝处理，避免安装、搬运过程中出现划伤，弹簧等运动部件都预留了安全间隙，不会出现夹手的风险。在实际使用中，这款支架可以替代小型砂轮切割机完成多数现场下料作业，相比专用切割设备体积更小、重量更轻，方便携带到不同作业现场，同时可以快速拆装角磨机，不需要额外购置专用切割动力头，降低了小型作业团队的设备投入成本，切割过程中角磨机的位置固定，操作人员只需要握持工件和控制进给压力，相比手持作业大幅降低了切割片碎裂、工件跑偏带来的安全隐患，也能有效提升切割断面的平整度，减少后续打磨的工作量。
