跨障式双侧梯步模块化通行平台结构

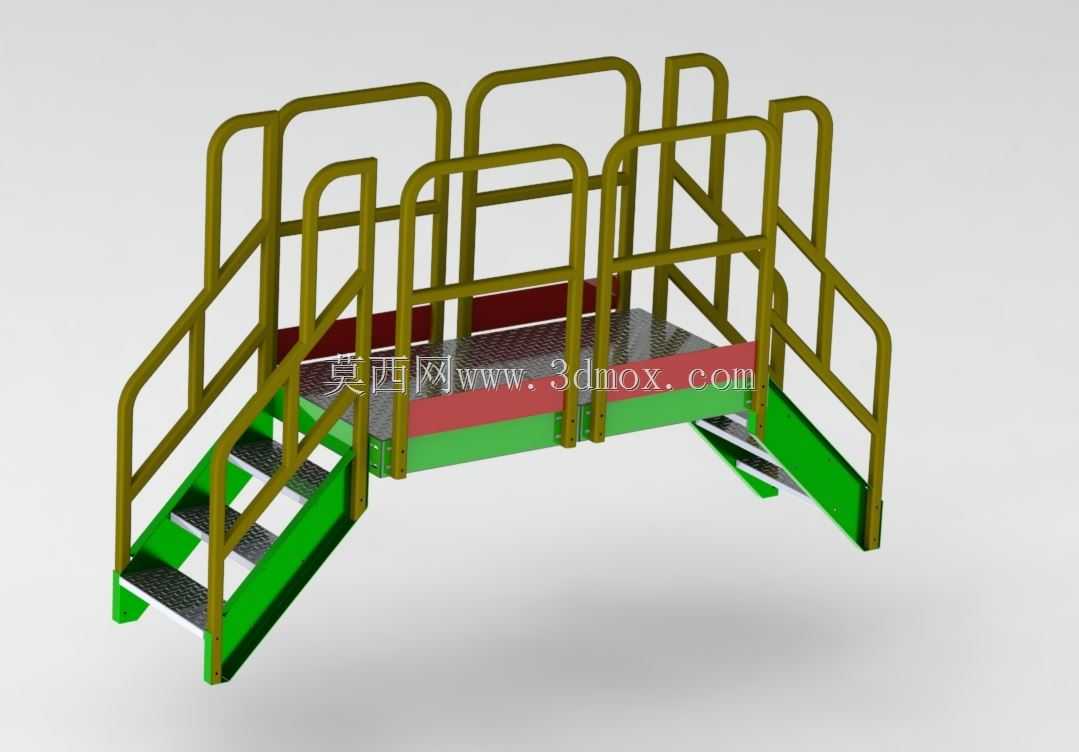

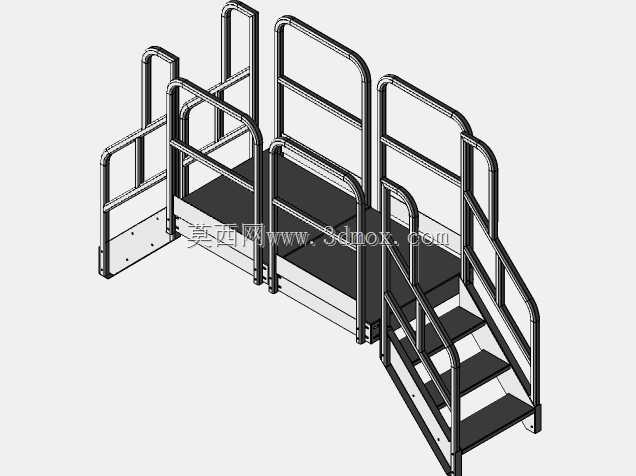

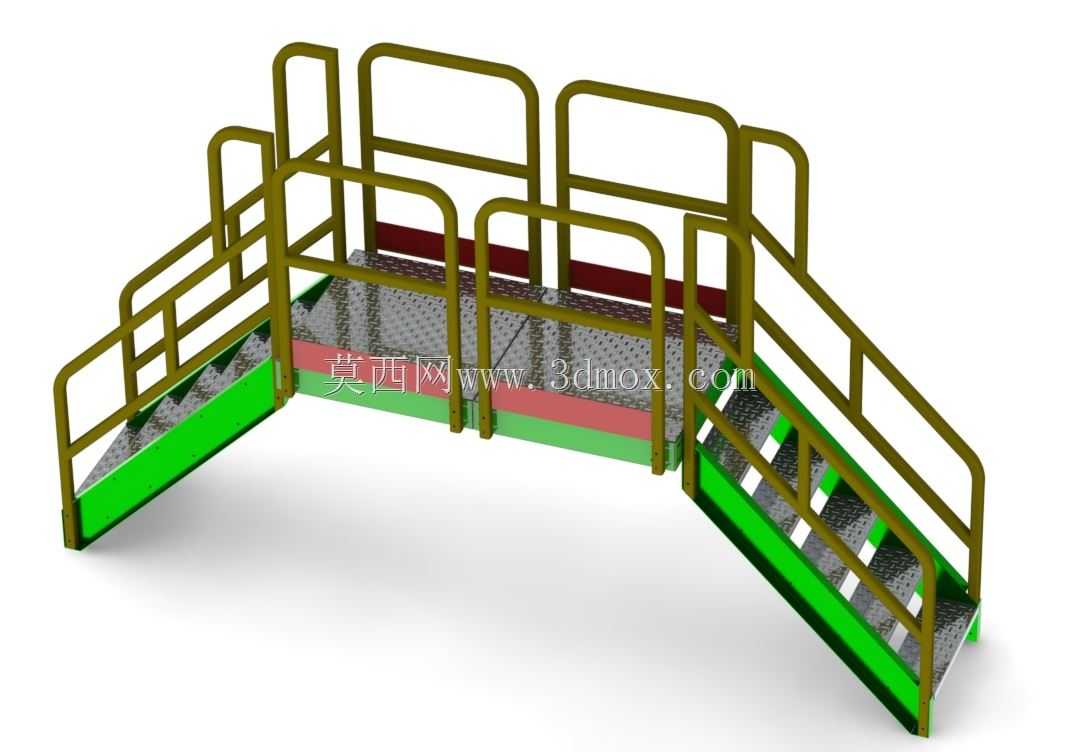

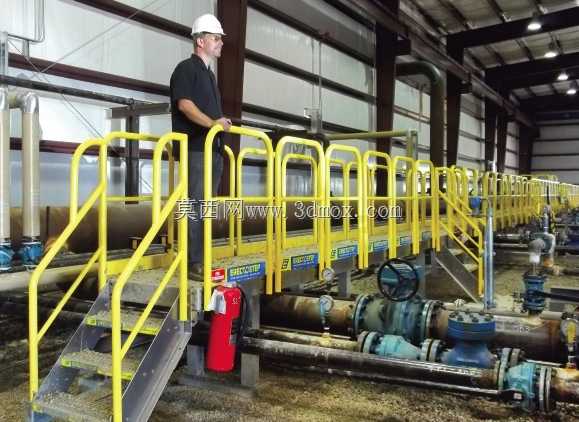

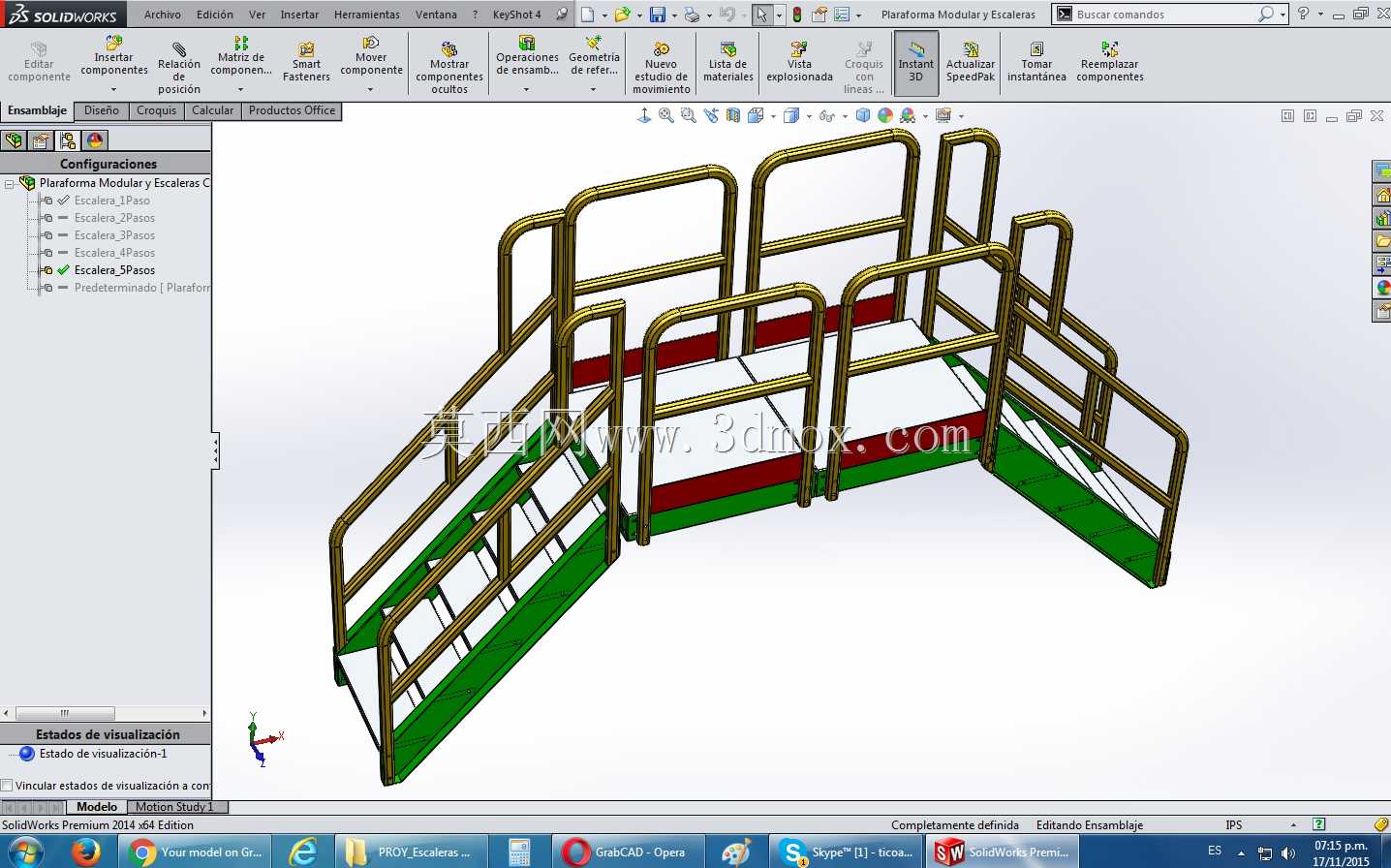

这类跨障式双侧梯步模块化平台，主要应用在厂区管线排布密集、场地存在凸起障碍物的通行场景中，比如厂区内架空管道横跨通行路径、堤坝检修段存在高差断层、生产车间设备排布形成固定阻隔的区域，都可以通过这类模块化组合结构搭建稳定的通行路径，无需对原有障碍物进行拆改，就能满足人员日常巡检、物料短途转运的通行需求。从结构设计逻辑来看，整体采用分段模块化拼接思路，中间平直平台段作为跨障核心承载区，两侧对称设置斜向梯步段，分别对接障碍物两侧的地面标高，梯步与平台段之间通过标准化连接节点固定，可根据实际跨障的宽度、两侧地面的高差差调整模块组合数量，适配不同的现场安装边界。平台与梯步的踏步面采用花纹防滑板材制作，表面的凸起纹理能在表面沾附油污、积水的工况下保持足够摩擦力，避免人员通行时滑倒；两侧设置的多组弧形防护栏杆，沿梯步与平台边缘连续排布，栏杆高度符合工业人行通道防护要求，横杆间距控制在安全范围内，能有效防止人员通行时意外跌落，梯步侧边设置的挡边结构，也能避免通行时小物件从梯步侧方掉落。在安装边界适配方面，这类模块化结构不需要在现场做大规模混凝土基础施工，仅需在梯步底部设置支撑脚，通过膨胀螺栓与地面固定即可完成安装，单段模块的重量控制在人工可辅助搬运的范围内，现场组装不需要大型吊装设备，后期如果厂区布局调整、障碍物位置变动，还可以拆解模块重新组合适配新的场地条件。结构受力层面，平台主框架采用矩形管材焊接成型，整体承载能力满足日常人员通行、手持轻型工具巡检的载荷要求，栏杆与主框架之间采用满焊连接，连接位置做圆弧过渡处理，避免尖锐棱角对通行人员造成磕碰。针对不同的现场工况，还可以调整梯步的坡度，在场地空间充足的区域放缓梯步坡度提升通行舒适度，在场地受限的区域在安全坡度范围内调整梯步角度，压缩整体结构的占地空间，适配狭窄区域的跨障通行需求。
