百事可乐瓶装饮品外观结构三维建模

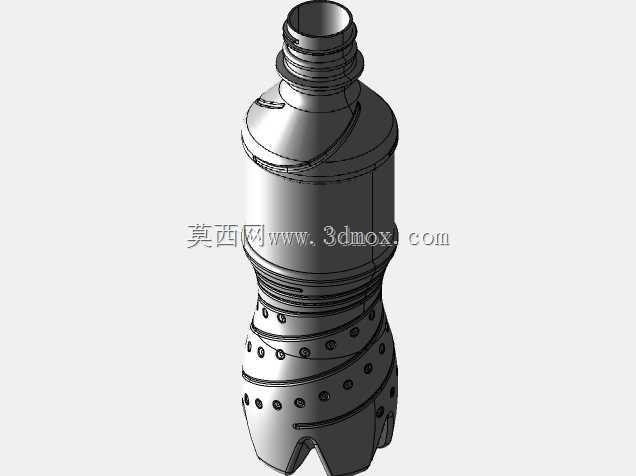

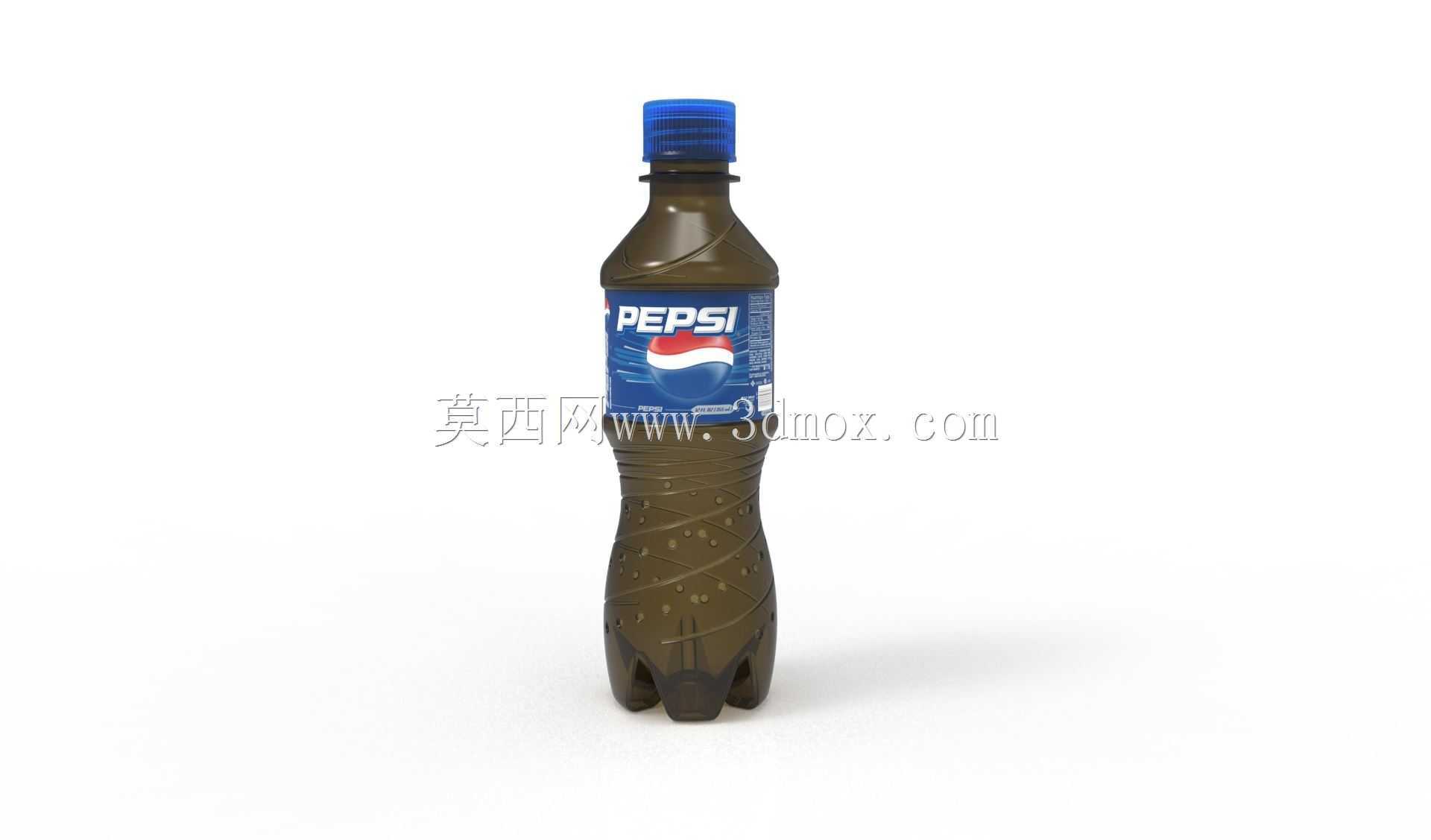

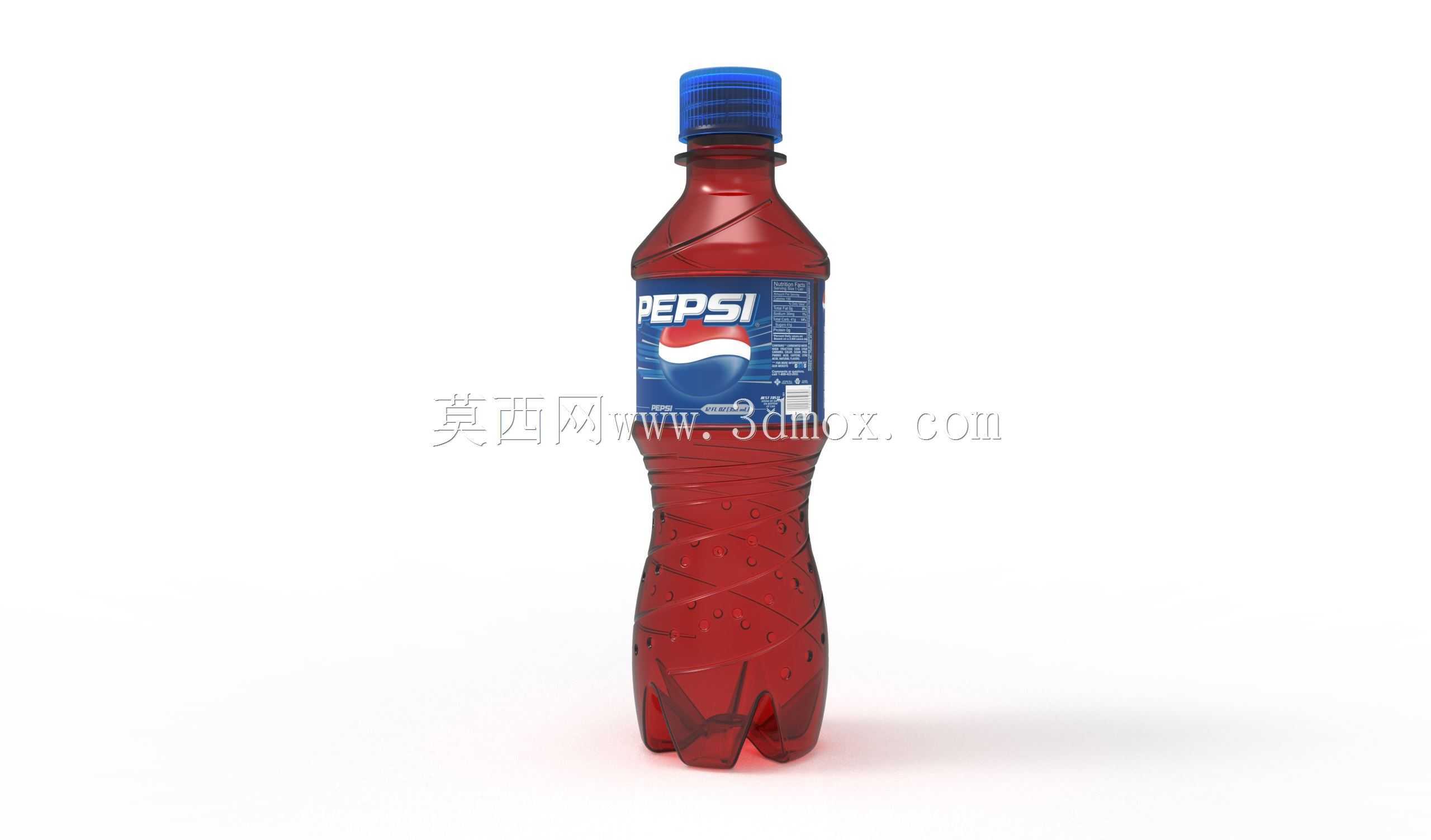

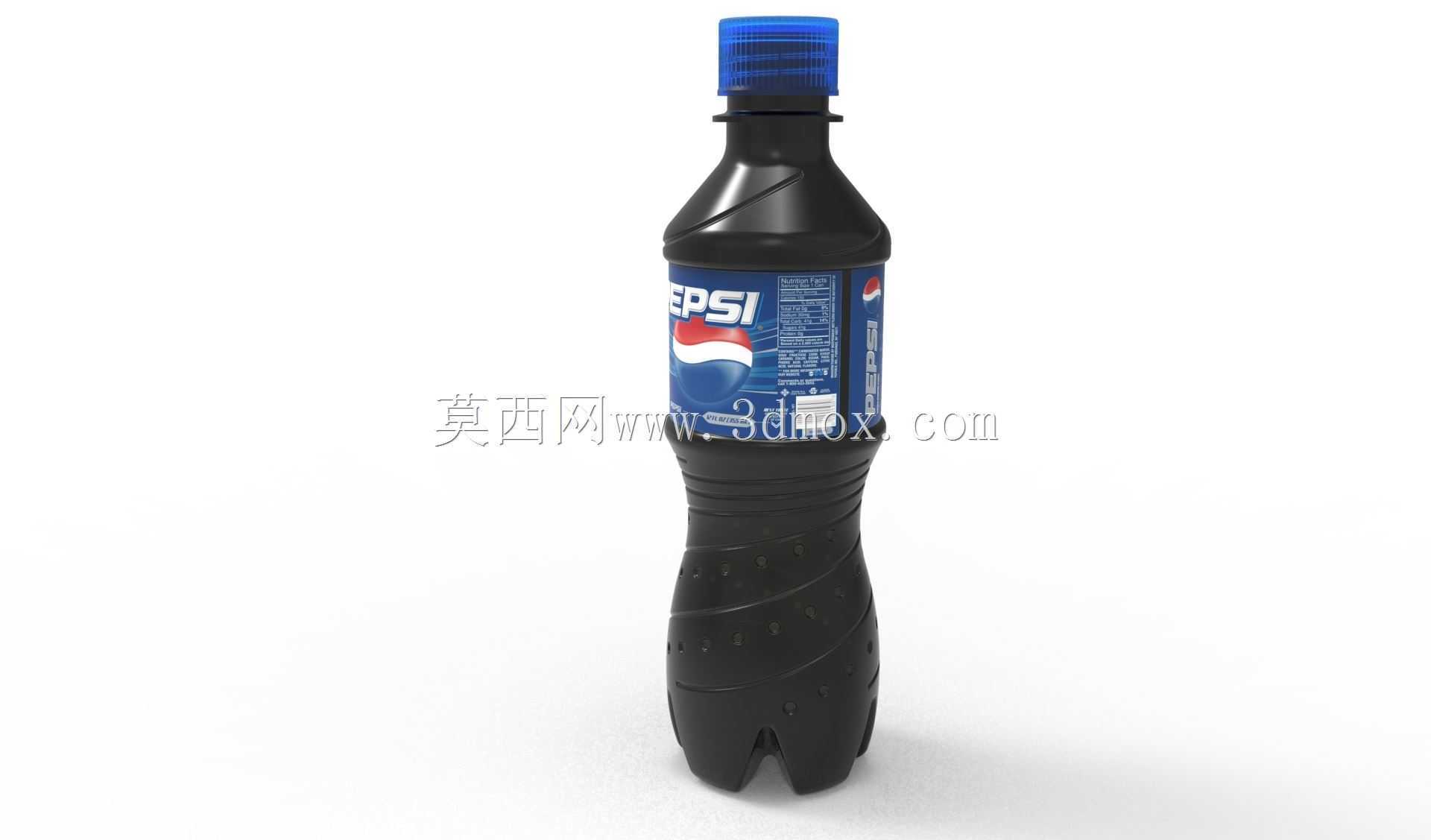

本次建模还原的是碳酸饮品常用的PET塑料瓶装结构，这类包装在快消饮品生产、终端陈列、包装设计验证环节有广泛应用，快消企业的包装研发部门可借助该三维结构完成瓶身标签贴合校验、运输堆叠受力模拟、灌装线适配性验证等工作，无需提前开模打样就能完成多轮结构优化，大幅降低包装研发阶段的试错成本。从结构设计逻辑来看，瓶身整体采用收腰流线型轮廓，既符合消费者单手握持的人体工学需求，也能在灌装后碳酸气体产生内压时，通过曲面的应力分散特性提升瓶身抗形变能力，避免运输过程中因挤压、温度变化出现瓶身鼓胀变形的问题。瓶身下半部分设计有多道内凹的防滑筋结构，这些筋条并非单纯的装饰造型，一方面能增加手部握持时的摩擦力，防止瓶装饮品从手中滑落，另一方面也能在堆叠码放时提升瓶身的径向承重能力，让整托货品堆叠时下层瓶身不会被上层重量压溃。瓶口采用标准的碳酸饮料瓶口螺纹结构，匹配对应的蓝色防盗瓶盖，瓶盖内部的密封塞、防盗环结构都在模型中做了还原，可用于验证瓶盖旋紧过程的螺纹配合行程，以及防盗环断裂扭矩是否符合生产端的工艺要求，确保灌装后瓶盖密封性能达标，避免饮品出现漏液、碳酸气泄漏的问题。瓶底采用经典的五瓣式花瓣底结构，这种结构是含气PET瓶的成熟设计，五处内凹的支撑脚能让瓶身平稳放置在平面上，同时底部的拱形结构可以承受碳酸气体产生的内部压力，避免瓶底受压向外凸出导致放置不稳，也能在低温冷冻环境下预留液体结冰膨胀的形变空间，降低瓶身冻裂的风险。建模过程中严格还原了瓶身各部位的壁厚过渡，从瓶口到瓶身再到瓶底的壁厚变化符合实际吹塑工艺的成型规律，不会出现壁厚突变导致的应力集中问题，可直接导入仿真软件完成灌装受力、跌落测试、运输振动等多工况的模拟计算，也能用于包装设计环节的标签位定位、外观渲染打样，帮助设计团队快速调整瓶身图案、配色方案，提前验证终端陈列的视觉效果。
