流线型食用油瓶吹塑成型模具结构

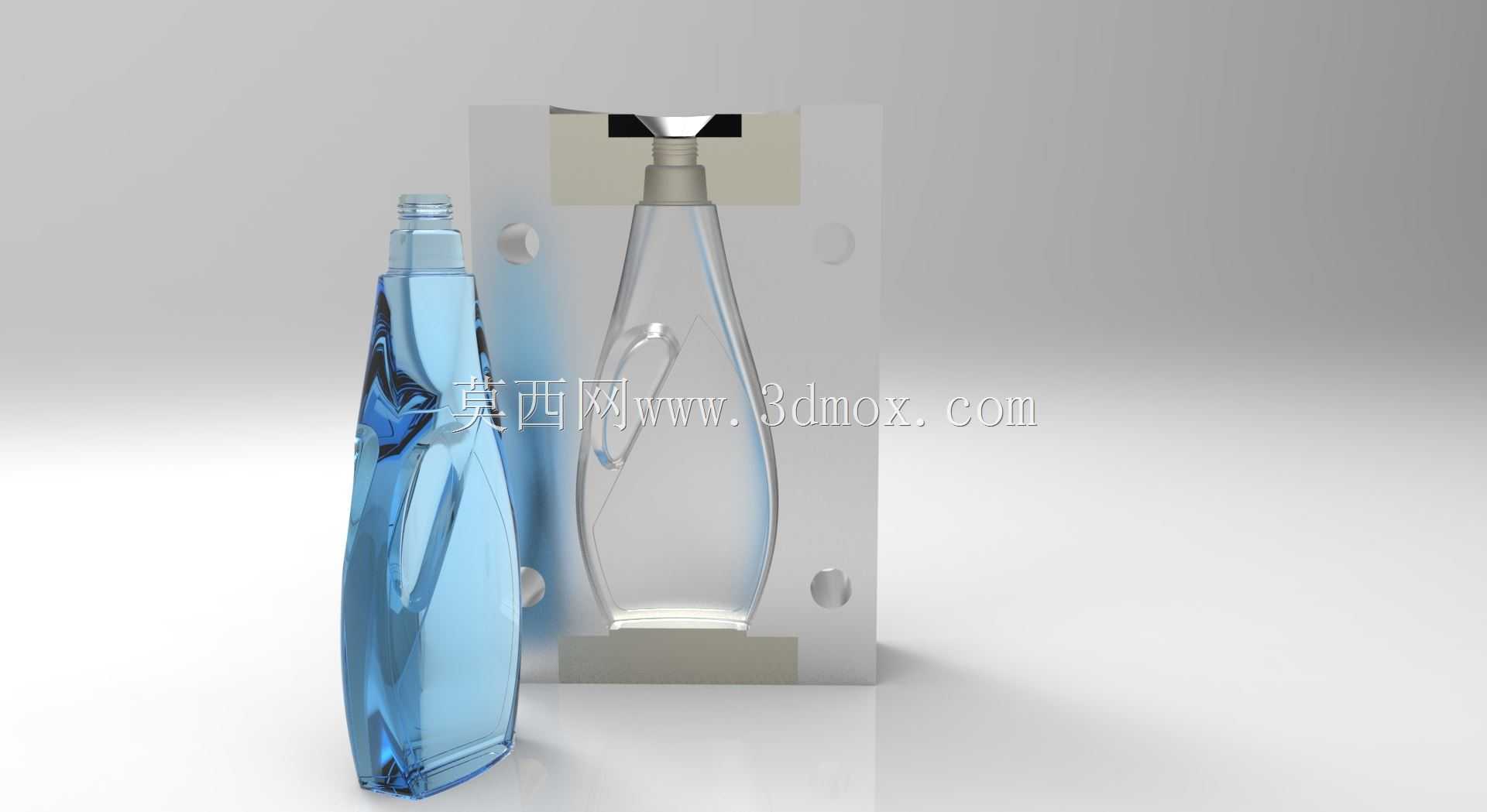

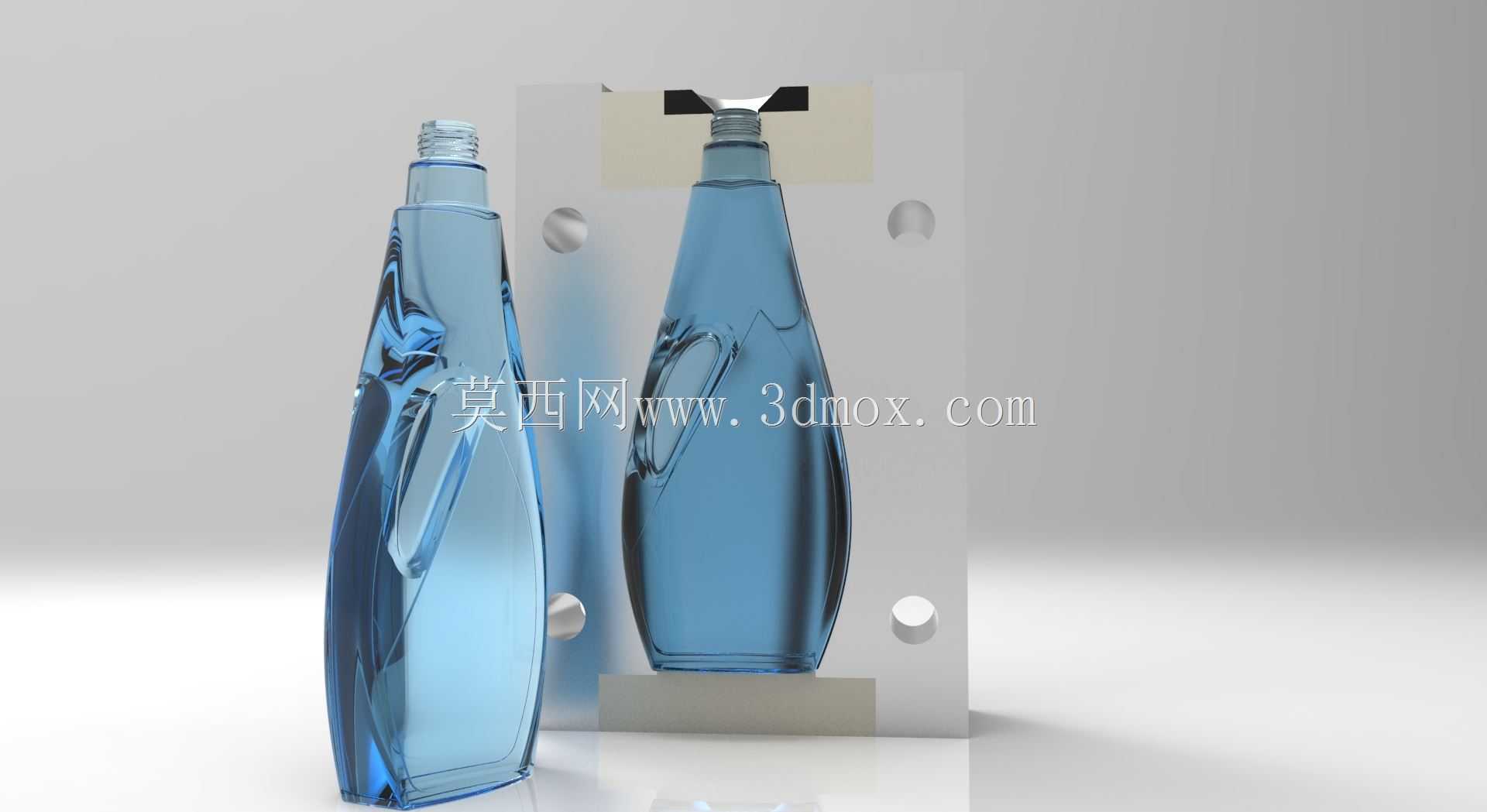

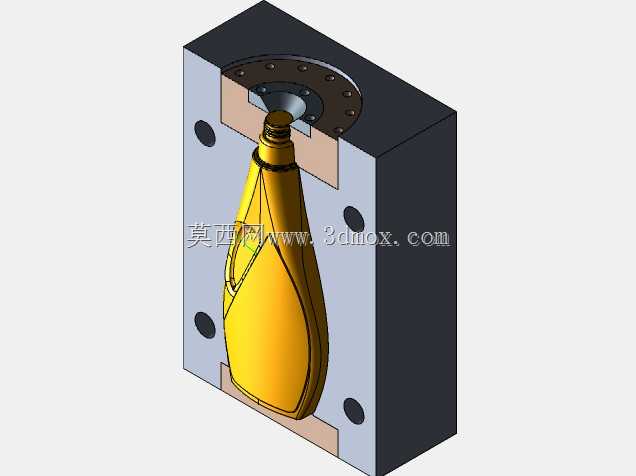

这套模具对应日常流通的大容量食用油包装瓶的吹塑成型工序，在快消品包装生产线上，这类模具直接决定了瓶体的成型精度、生产节拍与外观一致性，是PET包装吹塑环节的核心工装部件。从结构设计来看，模具采用哈夫式对开分型结构，分型面完全贴合瓶身的曲面轮廓，避免合模时出现错位飞边，型腔表面做了镜面抛光处理，保证吹塑完成后瓶身透明度均匀，不会出现局部雾化、流痕等外观缺陷。瓶身的流线型曲面并非单纯为了外观设计，曲面弧度经过反复调整，一方面在吹塑过程中能让型坯的拉伸比保持均匀，避免瓶身局部壁厚过薄导致灌装后承压变形，另一方面握持区域的内凹曲面贴合人手抓握的弧度，消费者拿取大重量油瓶时不易打滑，倾倒时的力矩分布更合理，减少手腕受力。模具上的定位孔与导柱安装位严格匹配常规吹塑机的装模边界，安装时不需要额外做转接板改造，上下模的合模定位精度控制在0.02mm以内，避免长期开合模出现型腔错位。瓶口区域的型腔做了单独的镶件设计，因为瓶口螺纹部分的尺寸精度要求最高，要和瓶盖的密封螺纹完全适配，防止灌装后出现渗漏，镶件采用耐磨钢材制作，长期生产磨损后可以单独更换，不需要整体报废模具，大幅降低生产维护成本。瓶身底部的型腔做了内凹的加强筋结构，对应成型后瓶底的支撑凸点，让灌装后的油瓶在输送线、货架上放置更平稳，不会因为底部应力集中出现开裂。在冷却水路设计上，模具内部的水路沿着瓶身曲面均匀排布，进水口与出水口的位置避开了导柱、安装孔等结构，保证吹塑过程中型腔各区域的冷却速度一致，避免瓶身因为冷却不均出现收缩变形，将单模的成型周期控制在合理区间，匹配生产线的连续生产节拍。另外模具上的排气槽设置在分型面与瓶身曲面的衔接位置，吹塑过程中型腔内的空气可以快速排出，不会在瓶身表面形成闷痕、气泡等瑕疵，保证成品的外观合格率。
