塑料钥匙注塑成型工装模具结构

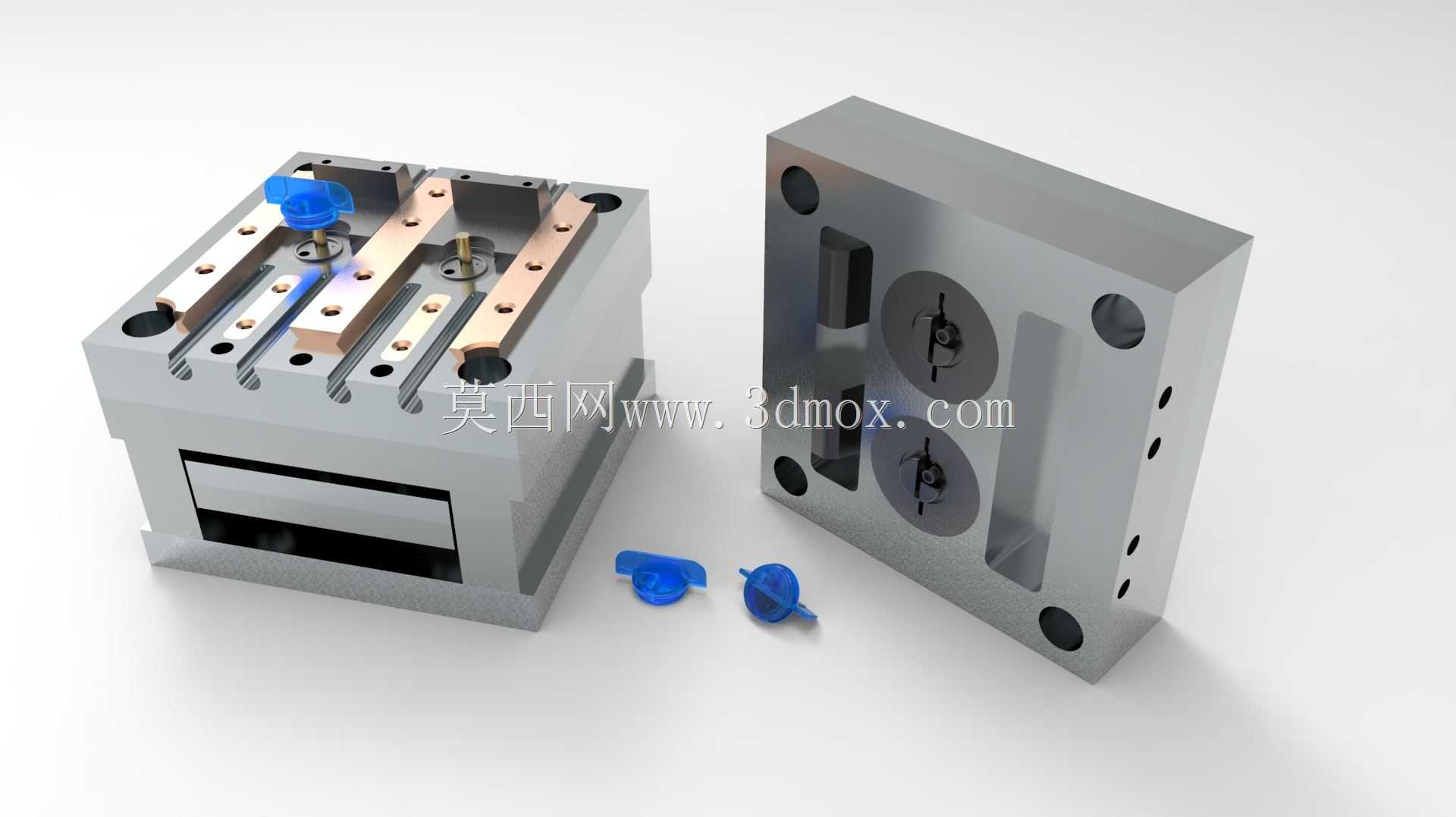

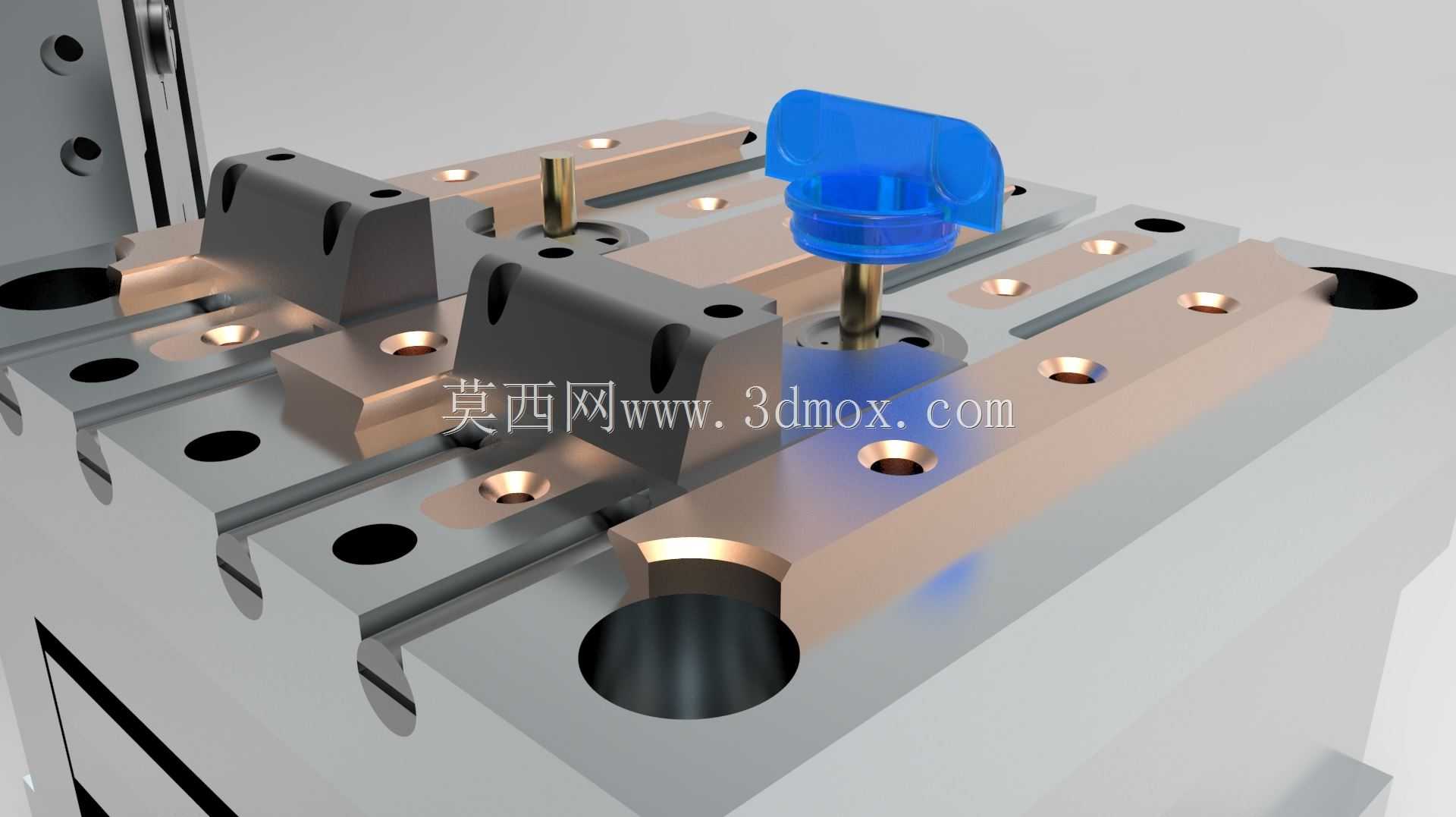

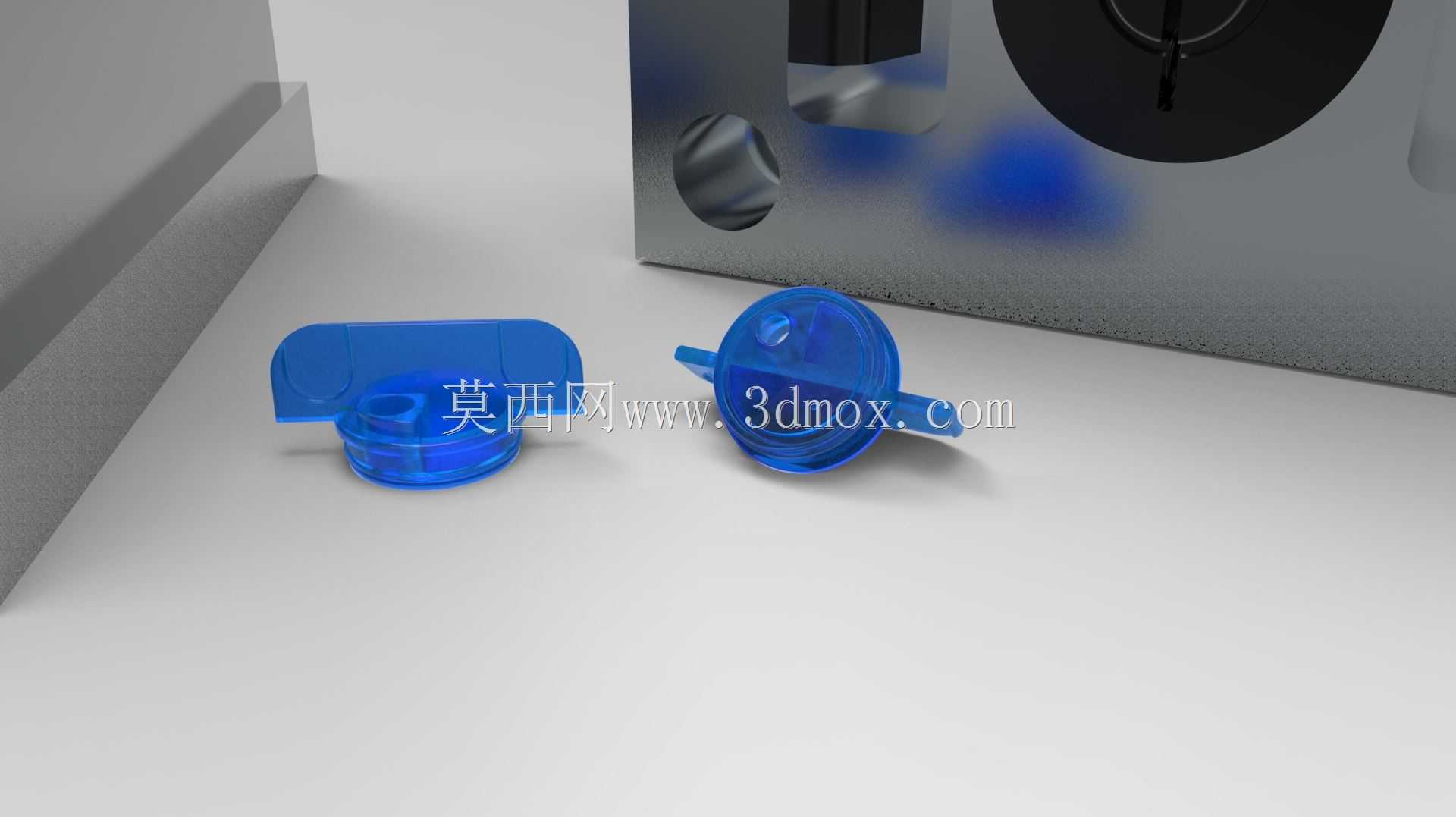

这套模具针对民用挂锁、防盗锁配套的塑料包覆钥匙批量注塑成型开发，日常锁具生产车间里，这类模具直接安装在卧式注塑机的动定模安装板上，适配120吨到160吨锁模力的常规注塑设备，用来给冲压完成的金属钥匙胚包覆防滑塑料手柄，替代传统的人工包胶或者装配塑料手柄的工序，大幅提升锁具配件的生产一致性。从结构布局来看，模具采用两板模直浇口进胶方案，模架选用标准龙记模胚，长宽尺寸控制在350mm×300mm范围内，整体闭合高度280mm，安装时直接匹配注塑机的拉杆间距，不需要额外加装垫板调整开模行程，开模距离预留120mm足够取出成型后的钥匙工件，不会出现顶出行程不足卡件的问题。模仁部分采用镶拼式结构，型腔对应钥匙手柄的蓝色包覆区域，表面做了细晒纹处理，保证注塑完成的塑料手柄握持摩擦力足够，不会出现用户使用时打滑的问题；型芯侧预留了金属钥匙胚的精准定位槽，合模前作业员将冲压好的铜质或者铁质钥匙胚插入定位槽，定位精度控制在±0.02mm以内，避免注塑时钥匙胚偏移导致塑料包覆层厚薄不均，影响后续钥匙和锁芯的装配匹配度。冷却回路采用直通式水路设计，水路直径8mm，距离模仁型腔表面15mm均匀排布，成型周期内可以将PP或者ABS塑料的冷却时间控制在15秒以内，保证连续生产时模温稳定在40到60摄氏度区间，不会出现局部模温过高导致塑料件缩水、翘曲的缺陷。顶出结构采用顶针加顶板组合的方式，顶针排布在钥匙手柄的非外观面，顶出时受力均匀，不会在塑料手柄的握持面留下顶针痕迹，省去后续人工修整浇口和顶针印的工序。导柱导套采用SUJ2轴承钢淬火处理，硬度达到HRC58到62，连续开合模10万次以上不会出现导柱拉伤、定位偏移的问题，适配锁具配件大批量连续生产的工况。日常换产时，只需要更换模仁镶件就可以适配不同齿形、不同手柄造型的钥匙生产，不需要整体更换模架，大幅降低锁具生产企业的模具投入成本，换模调整时间可以控制在2小时以内，适配多品种小批量的锁具配件生产需求。模具的锁紧块采用斜面楔紧结构，合模时锁紧块贴合滑块的斜面，抵消注塑时型腔内的塑料注射压力，避免滑块后退导致产品出现飞边，滑块的抽芯行程控制在20mm，刚好脱离钥匙手柄的倒扣结构，不会因为抽芯行程过大浪费开模时间。
