手动滑条式垫片压合工装结构

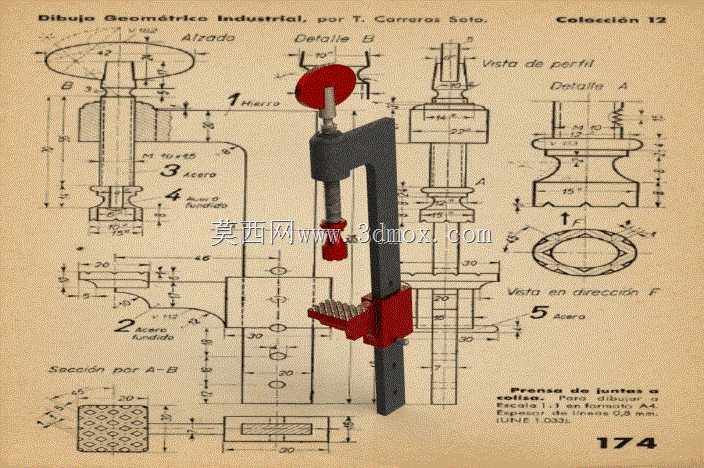

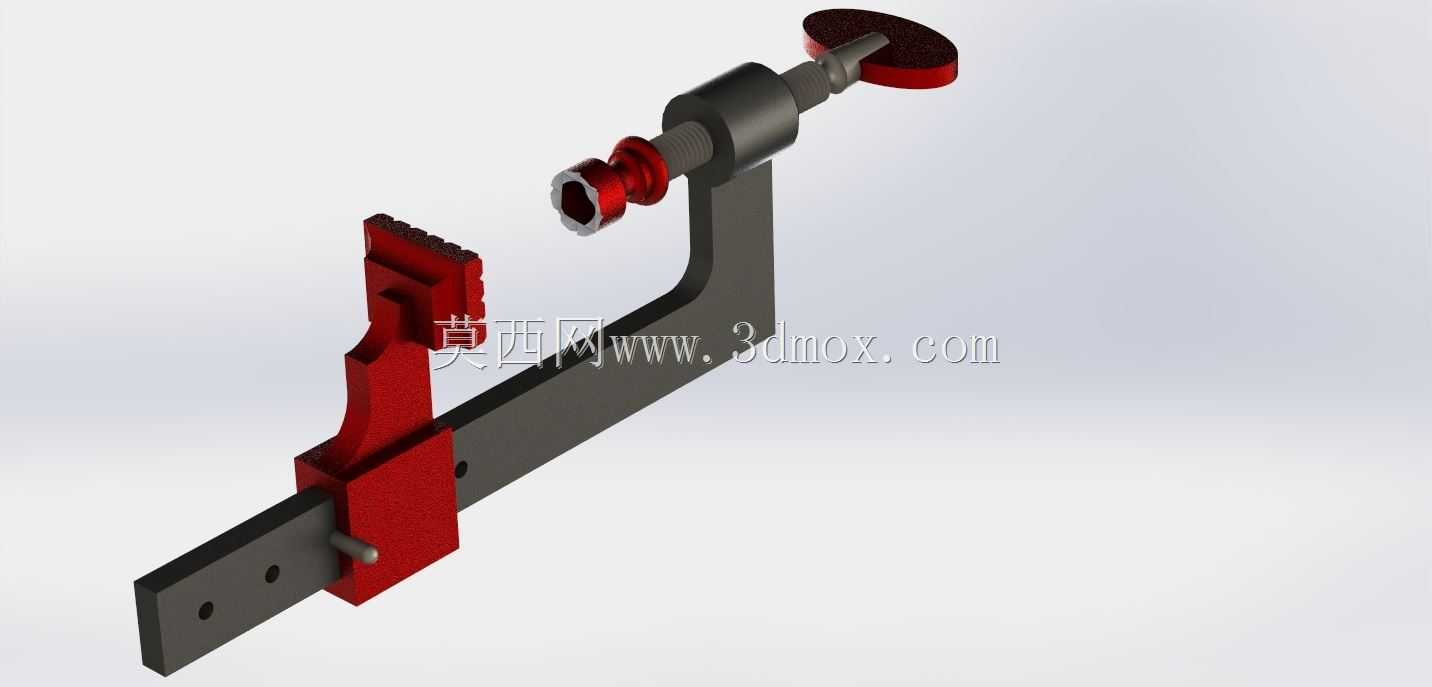

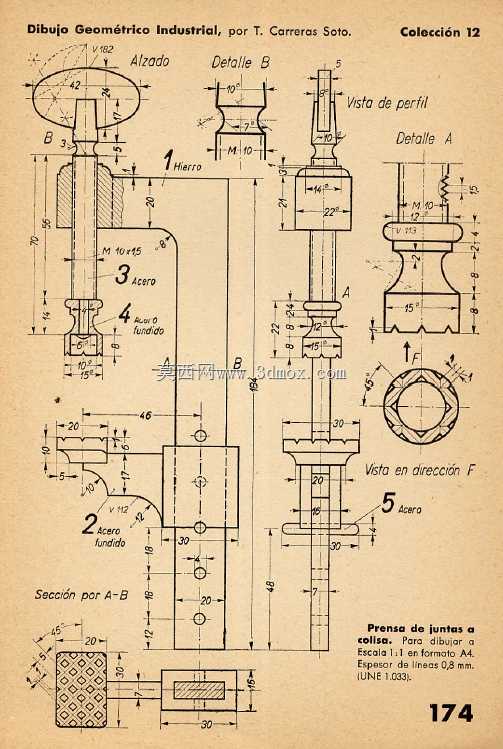

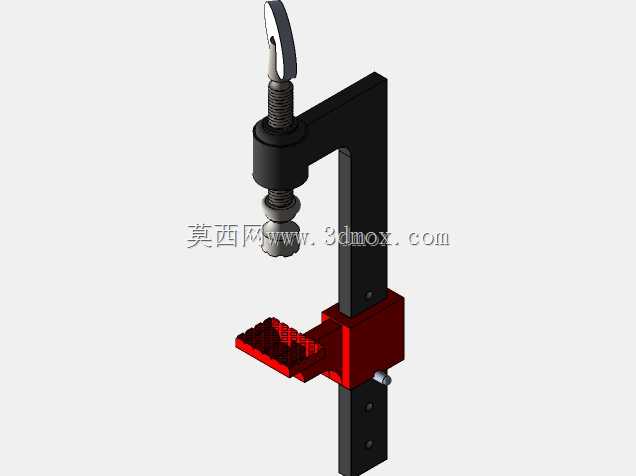

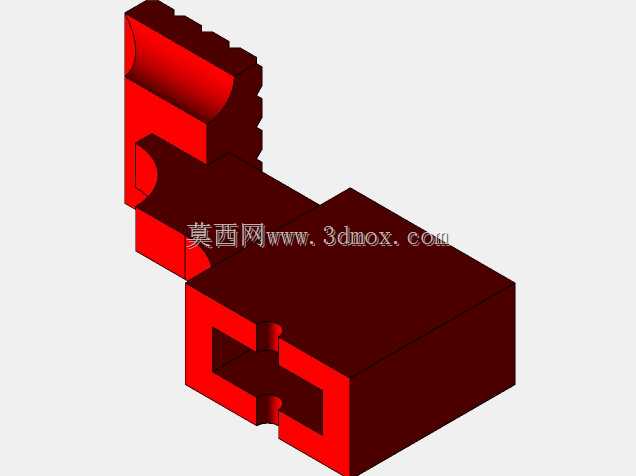

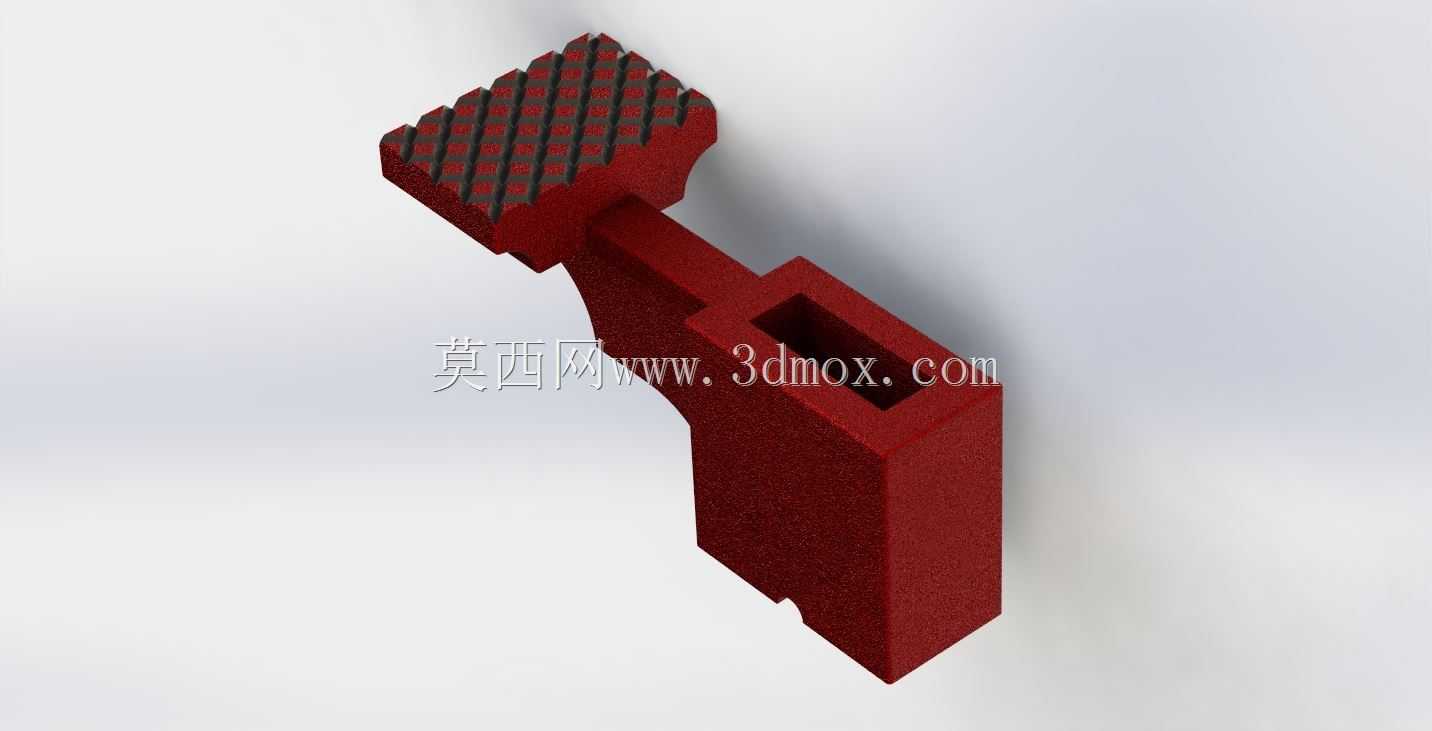

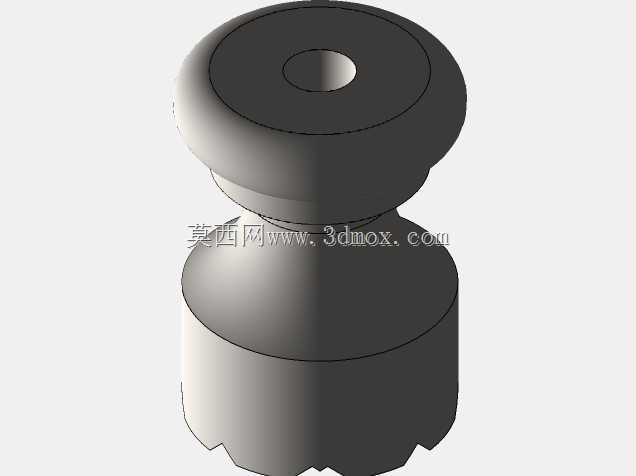

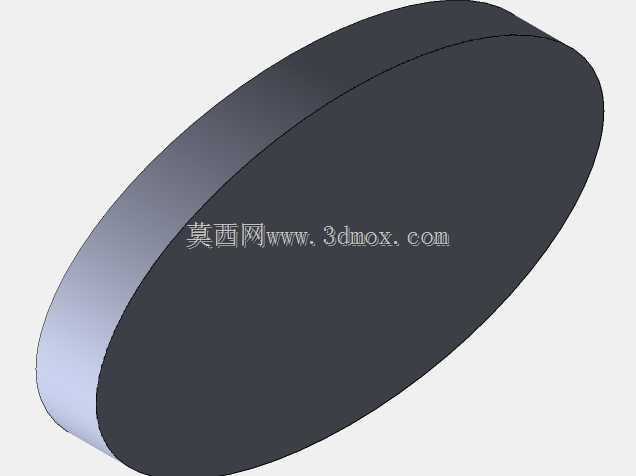

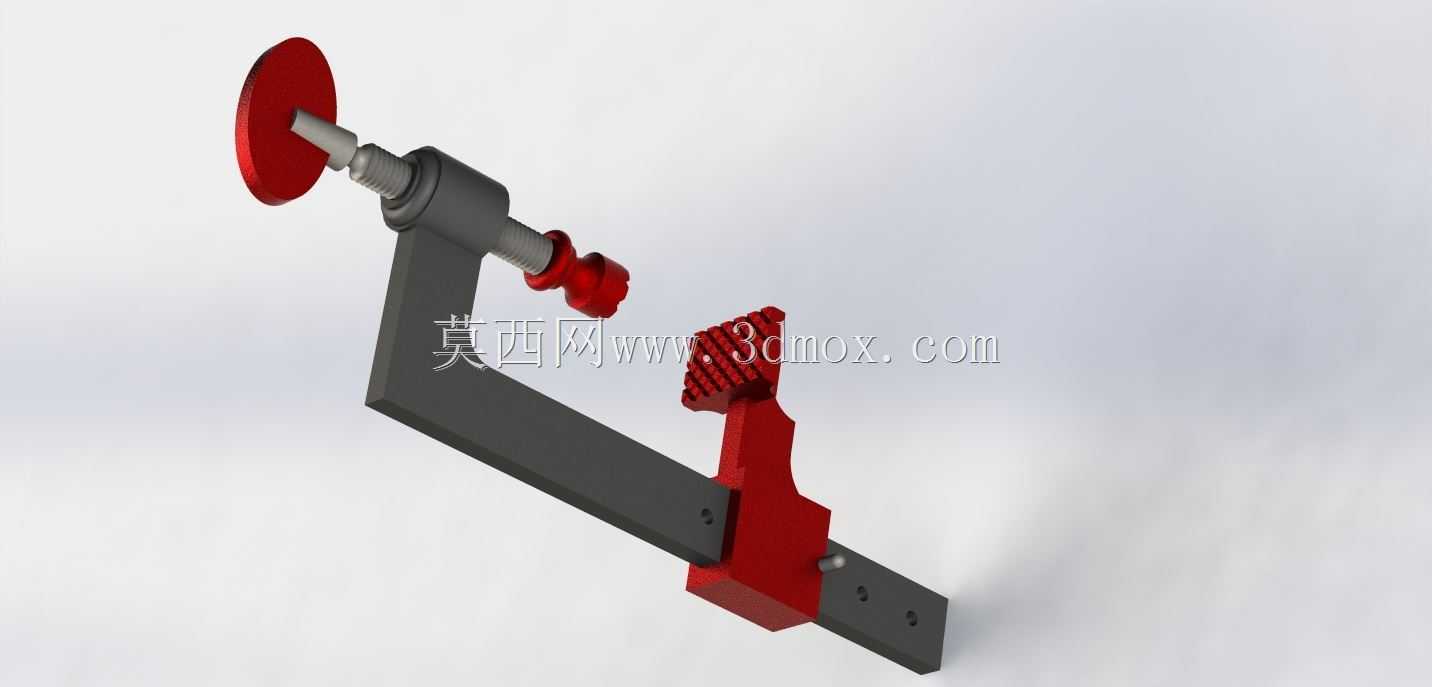

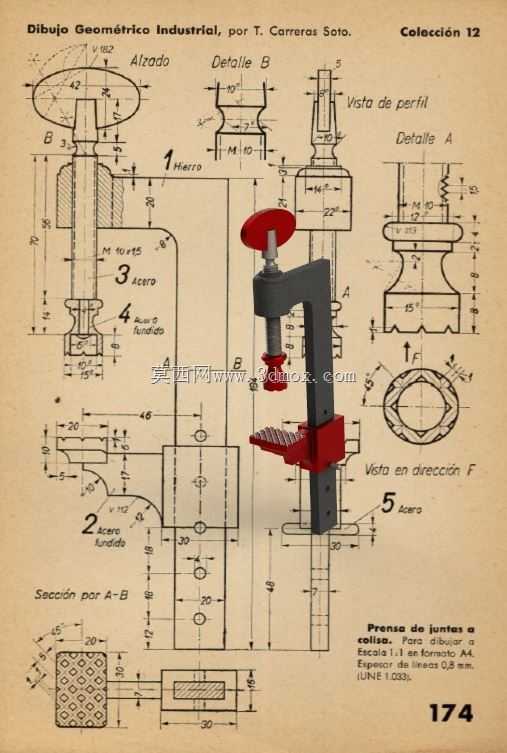

这款手动滑条式压合结构，主要面向小型零部件的压装、垫片压合、小过盈配合件装配场景，在机修工位、小型五金加工装配线、教具演示场景中都有适配空间，区别于大型气动液压压力设备，它无需外接动力源，完全依靠手动操作即可完成小吨位的压合作业，适合零散小批量的装配作业需求。从结构功能来看，C型开式机身提供了单侧开放的操作空间，操作人员可以从侧面快速取放工件，无需从上下方向避让压头，对于带台阶、异形轮廓的小型工件适配性更好；压头部分采用带红色操作旋钮的螺杆进给结构，旋转顶部手轮即可带动压杆竖直下行，提供稳定的静压力，避免冲击载荷压损脆性工件；底部的脚踏式滑条锁紧结构，是这款结构的设计亮点，踩下脚踏部件即可带动滑条横向进给，将待压工件快速定位到压头正下方，松开后即可靠复位结构锁定位置，相比传统手动螺杆压机的工件对位流程，能减少一半以上的对位辅助时间。设计思路上，整体采用框架式受力结构，C型机身的截面做了加厚处理，抵消开式结构容易出现的张口变形问题，压杆与机身之间设置了导向铜套，避免长期受压后压杆出现偏摆，保证压头的下行垂直度，压合面的平面度控制在合理范围内，防止压合过程中工件出现倾斜压偏的问题。从安装与尺寸边界来看，整体结构属于台式安装类型，底部预留了四个安装孔位，可以直接固定在木质或钢制工作台面上，不需要额外做地基固定；整体竖直高度适配常规操作台的操作高度，操作人员站立或坐姿操作都能顺手够到顶部手轮与底部脚踏结构，横向占用空间较小，不会过多挤占工位的操作面积；压头的行程范围覆盖了常见小型垫片、小销轴的压合深度需求，开口高度可以满足不同厚度工件的放置需求，不需要额外加装垫块就能适配多数常规小零件的压合作业。在实际使用中，这类手动压具的压合力可以通过操作人员的施力大小灵活控制，对于纸质垫片、橡胶密封件、小型铜套这类不能承受过大压力的零件，能很好地控制压入力度，避免压坏零件，同时结构没有复杂的液压、气动元件，日常维护只需要定期在导向面、螺杆螺纹处涂抹润滑脂即可，故障率极低，适合没有集中气源的小型加工车间、维修站点使用。
