锅炉加热法兰冲压成型模具结构

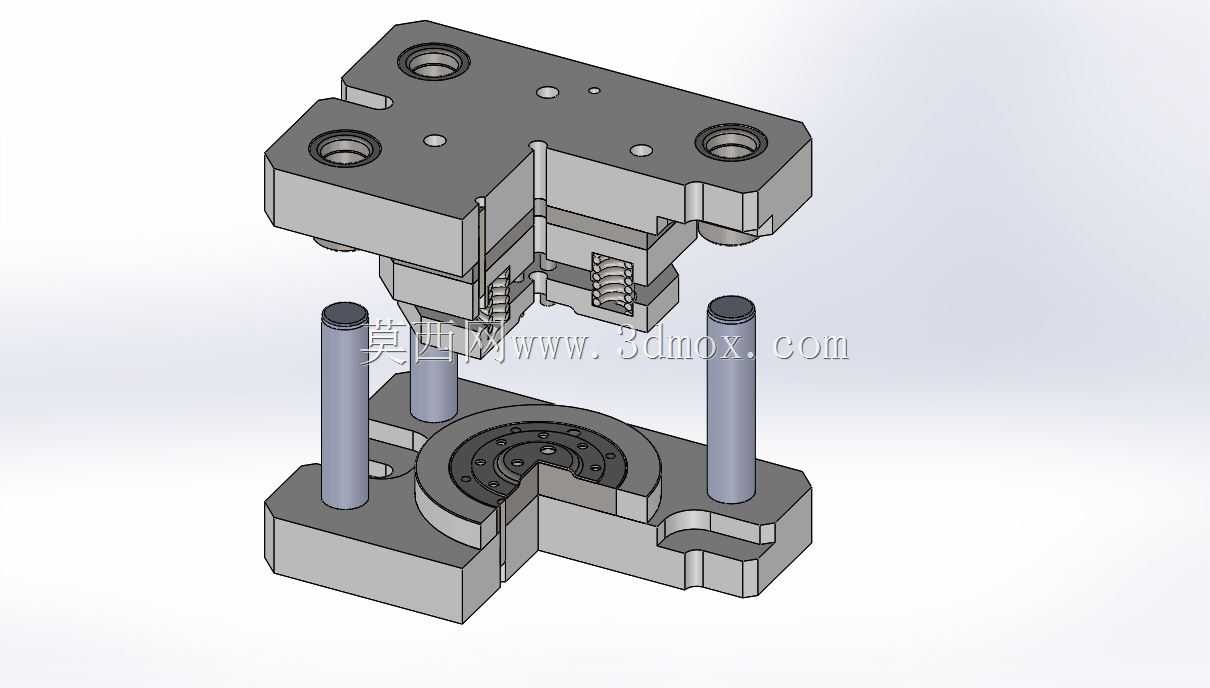

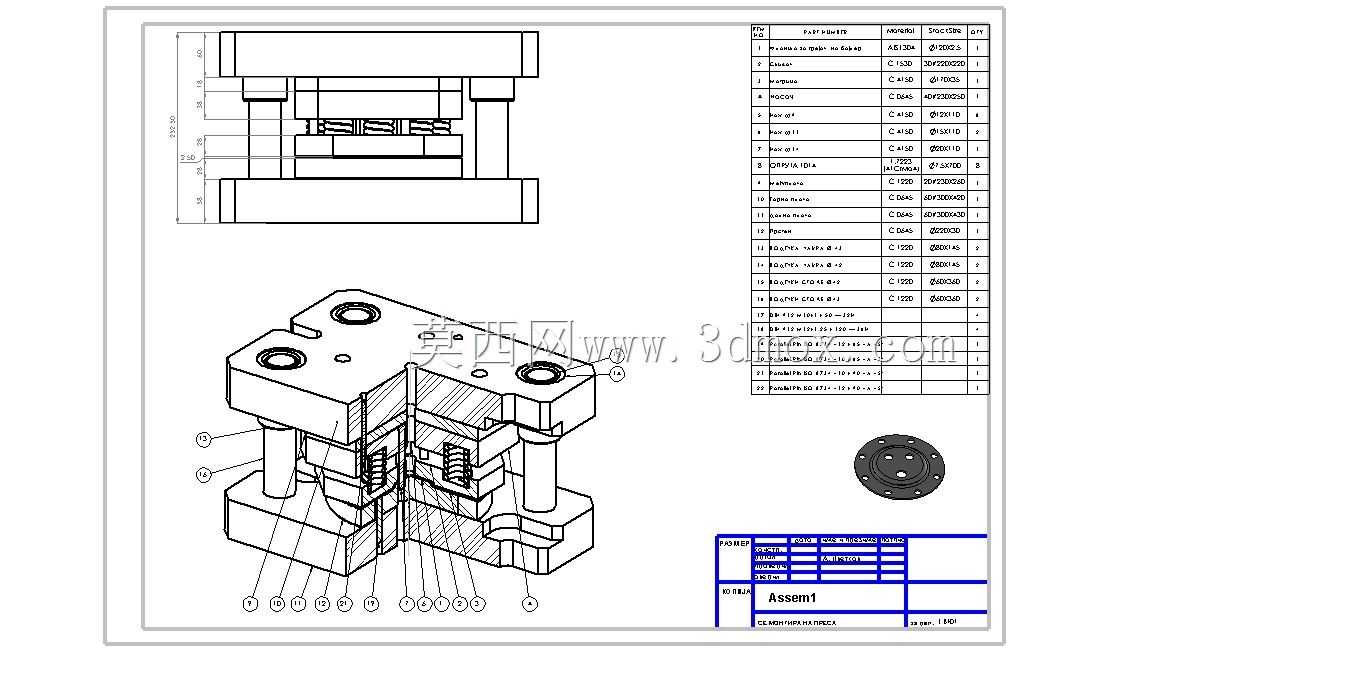

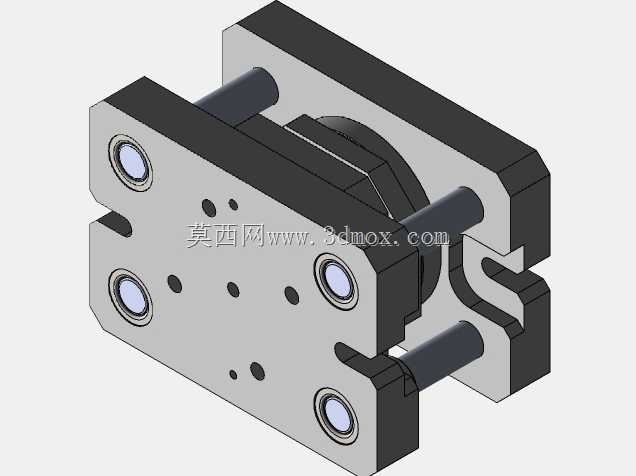

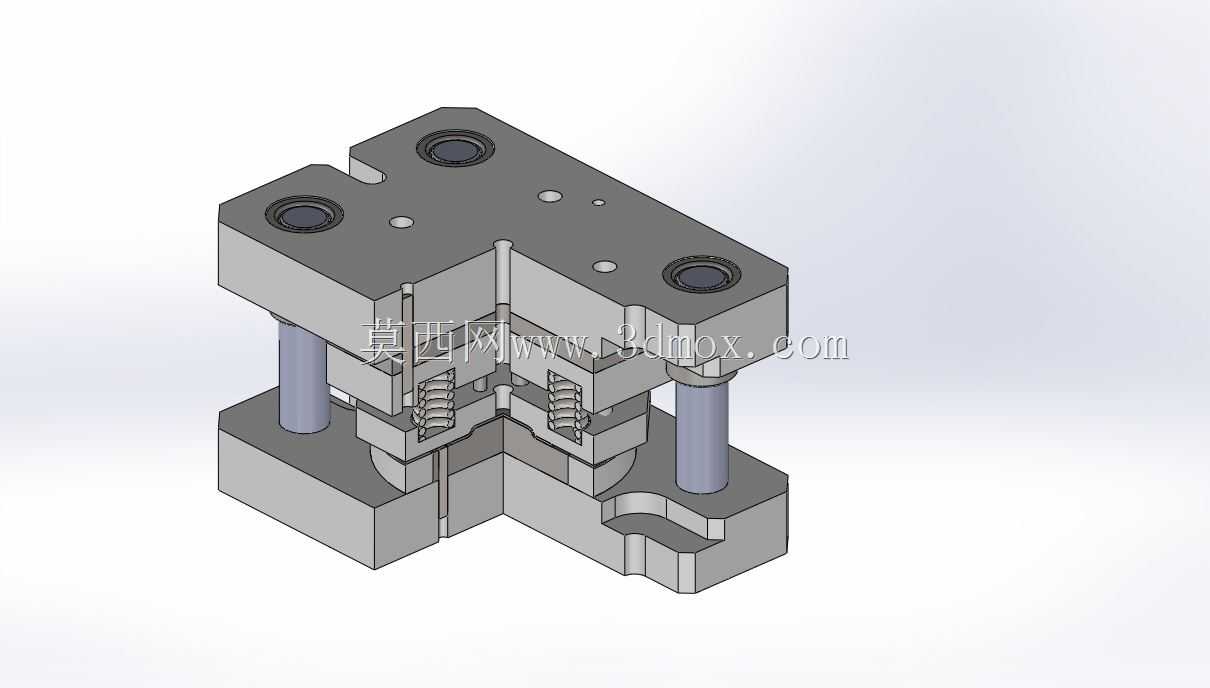

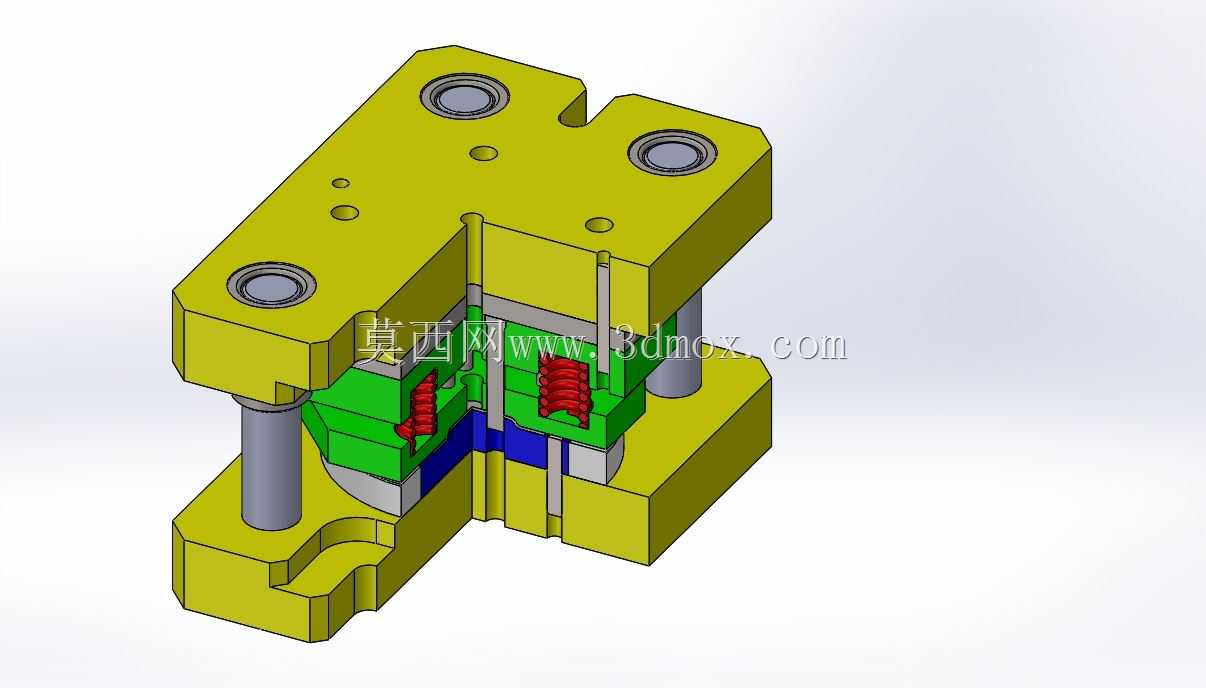

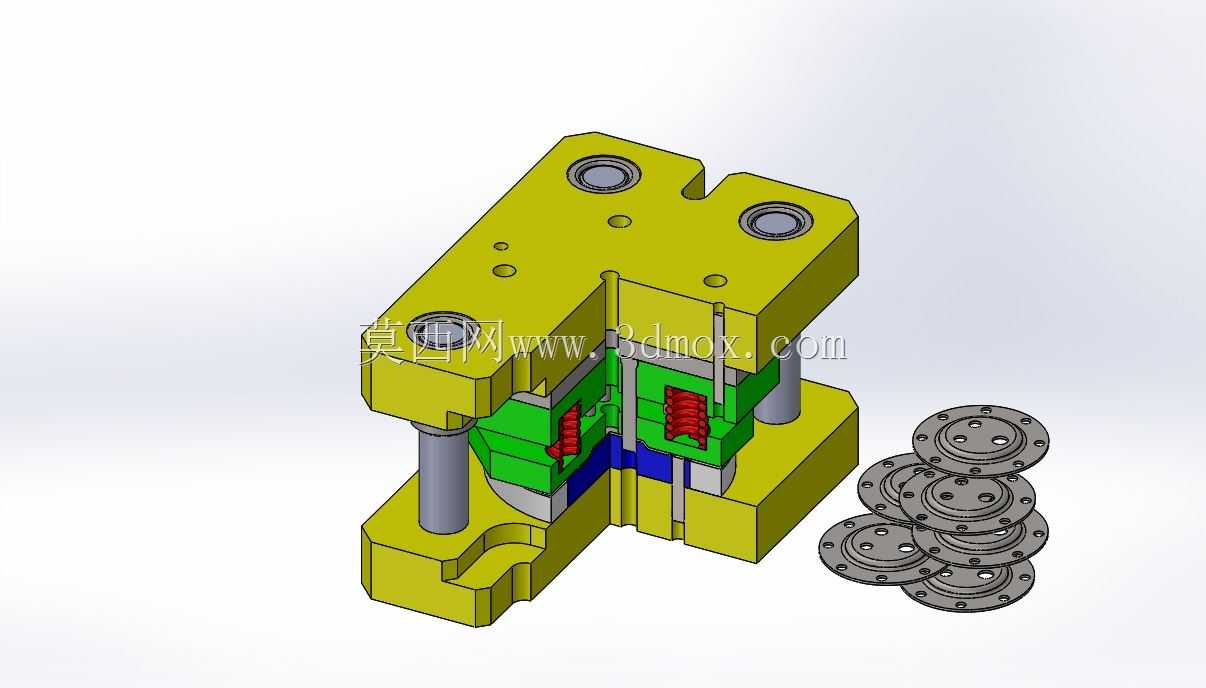

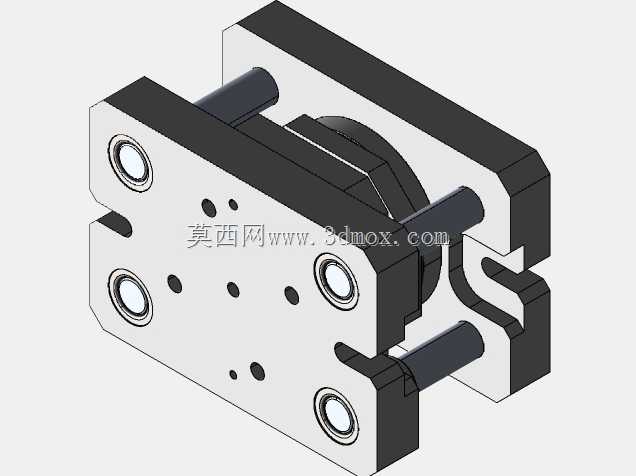

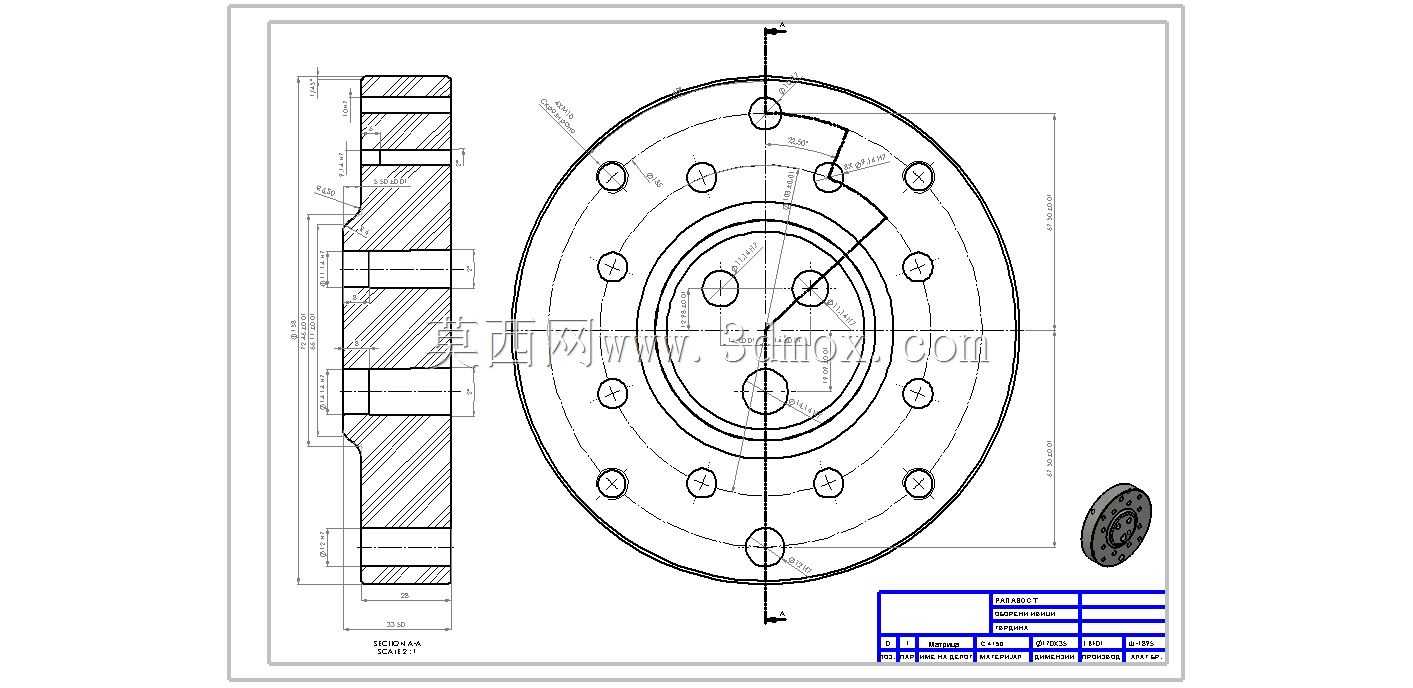

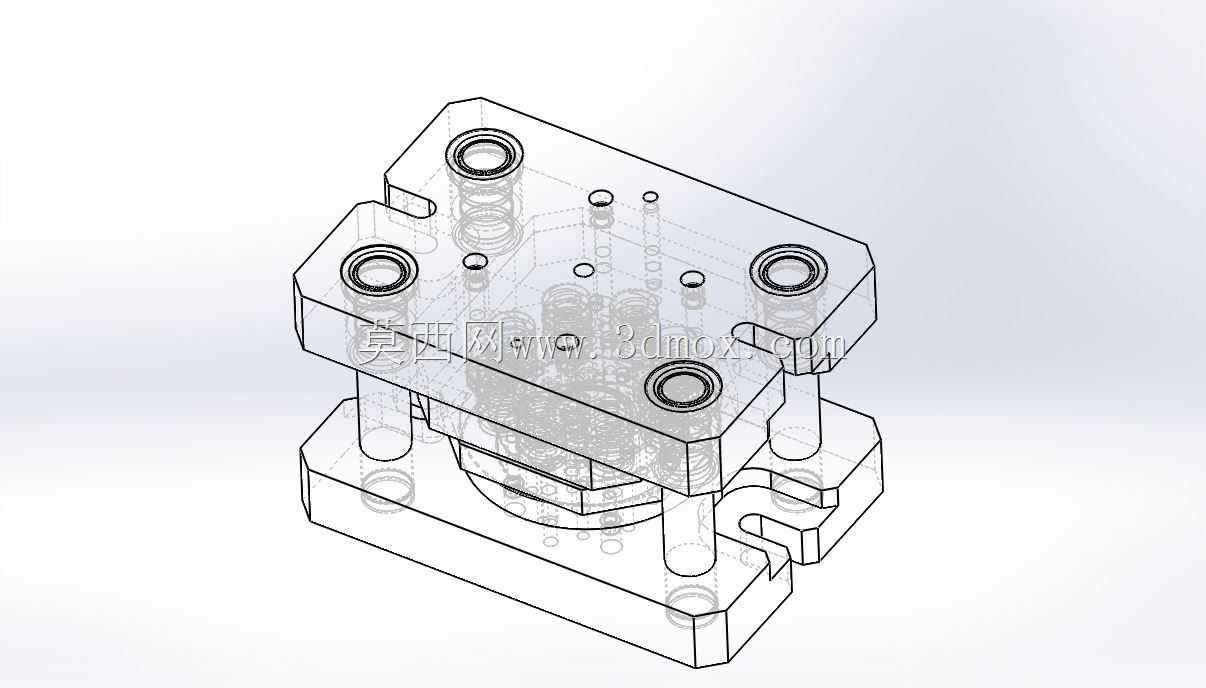

这套模具针对锅炉加热法兰的批量冲压成型需求开发，主要应用于锅炉制造、压力容器配件加工的冲压生产环节，适配常规开式机械压力机的安装接口，可直接完成法兰坯料的落料、成型一体化冲压作业，替代传统分序加工的低效生产模式。从结构布局来看，模具采用标准的四导柱模架结构，上下模座通过四根独立导柱实现精准导向，导柱与导套的配合间隙控制在微米级，可抵消冲压过程中产生的侧向偏载，保证法兰成型面的平面度与同轴度公差，避免成型后法兰出现翘曲、壁厚不均的缺陷。上模部分集成了成型凸模与压料组件，压料板采用弹性卸料结构，冲压前可先将坯料压紧在凹模表面，防止坯料在冲压过程中发生窜动，成型完成后可将箍在凸模上的工件顺利脱出，避免工件粘模影响连续生产。下模部分设置了成型凹模与顶料机构，凹模的型腔轮廓完全匹配锅炉加热法兰的外形尺寸，型腔边缘做了合理的圆角过渡，减少冲压过程中坯料的流动阻力，降低法兰成型部位的开裂风险，顶料机构可在冲压回程时将成型完成的法兰从凹模型腔中顶出，方便操作人员取件。设计过程中充分考虑了安装边界的适配性，上下模座的安装槽尺寸、模柄直径均匹配行业通用压力机的装夹参数，无需额外加工转接板即可完成装夹调试，模架整体的闭合高度、开模行程预留了足够的操作空间，方便操作人员清理模腔、放置坯料。针对锅炉法兰的使用特性，模具的成型工作零件采用合金工具钢制作，刃口与成型面做了淬硬处理，可承受长时间连续冲压的磨损，延长模具的单次修磨周期，减少生产过程中的停机维护时间。模具的导柱、弹性元件等标准件均采用行业通用规格，后期维护更换时无需单独定制配件，可降低生产现场的备件储备成本。实际生产验证中，这套模具可适配不同厚度的热轧钢板坯料，成型后的法兰端面平整度、安装孔位的位置度均满足锅炉配件的装配要求，成型工件无需额外的校形工序即可直接进入后续焊接、机加工环节，有效提升锅炉加热法兰的生产效率，降低单件加工的人工与设备成本。
