多工位级进冲压模具结构设计

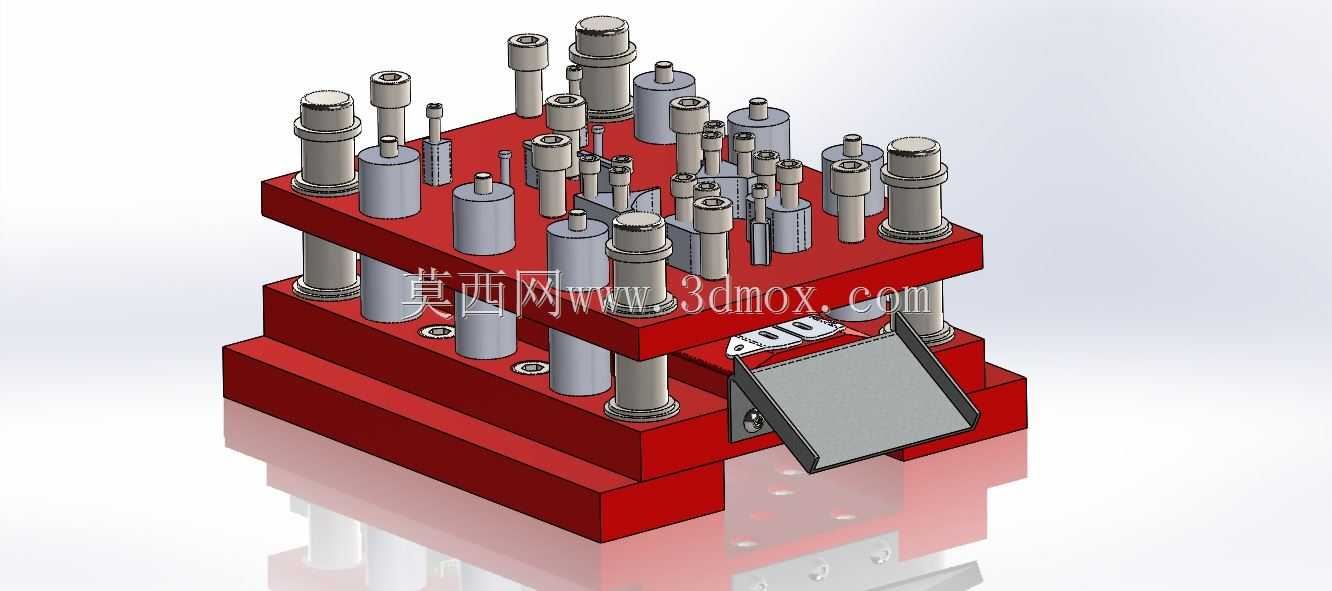

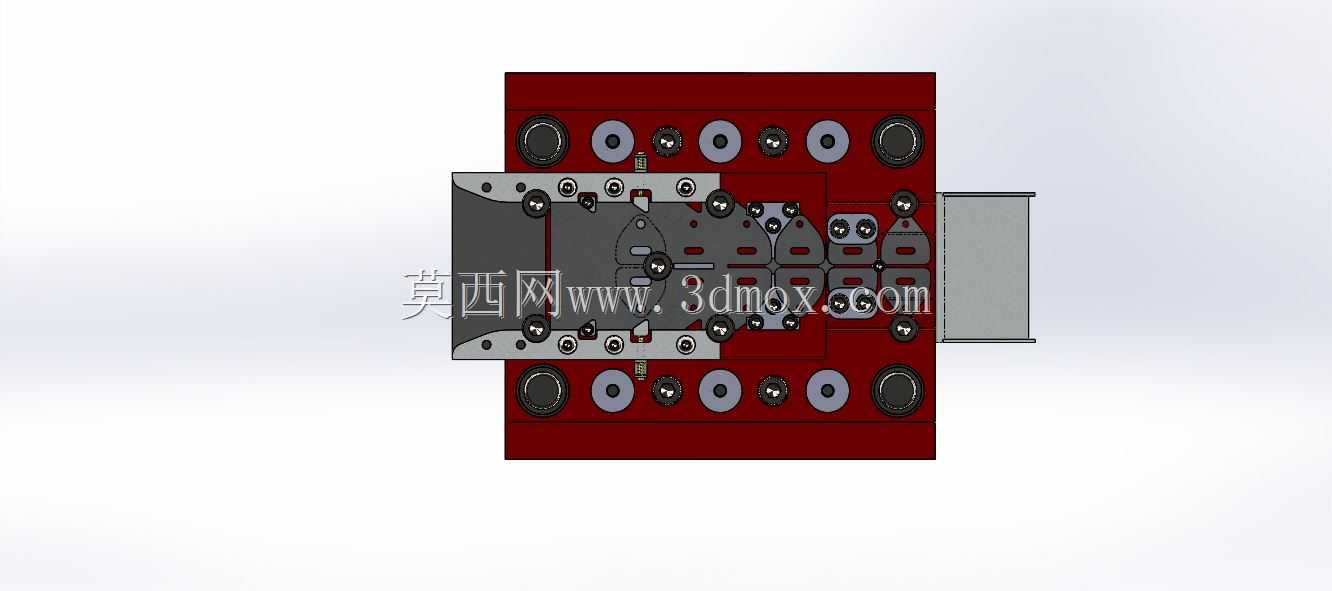

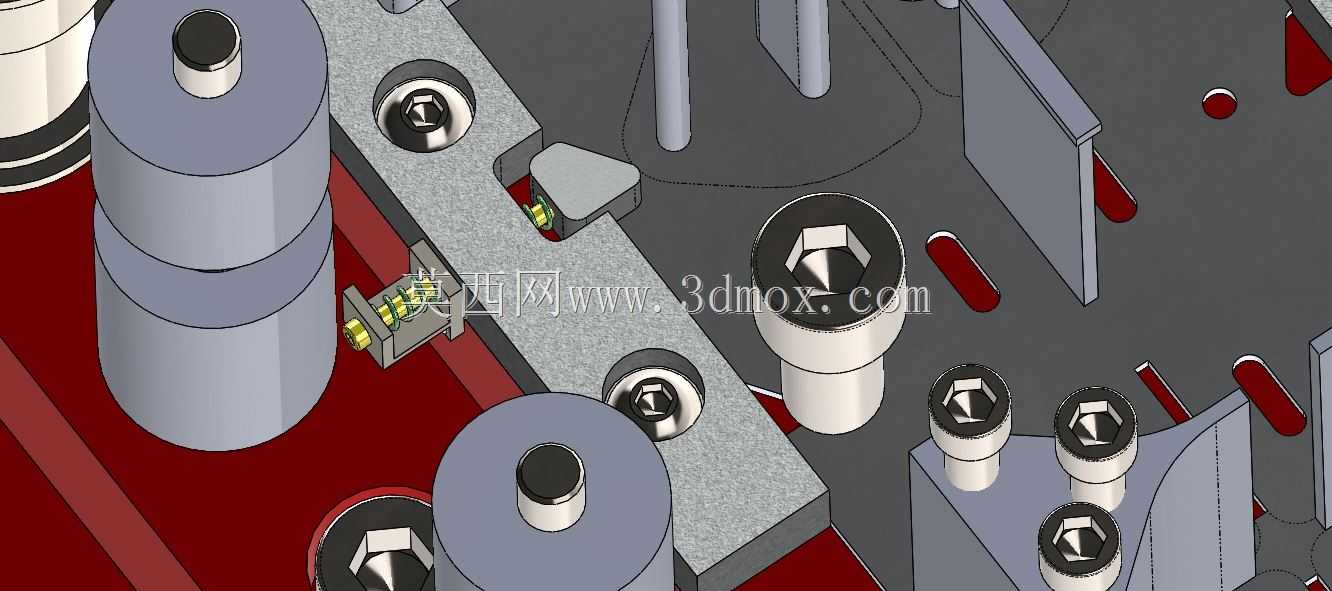

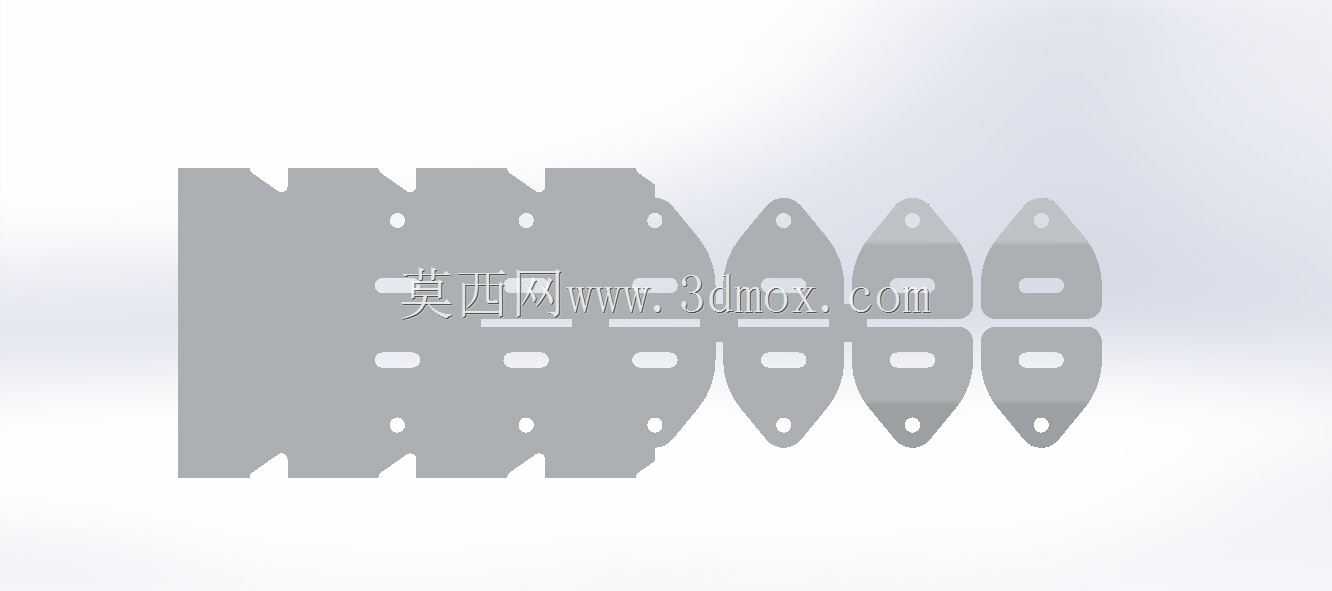

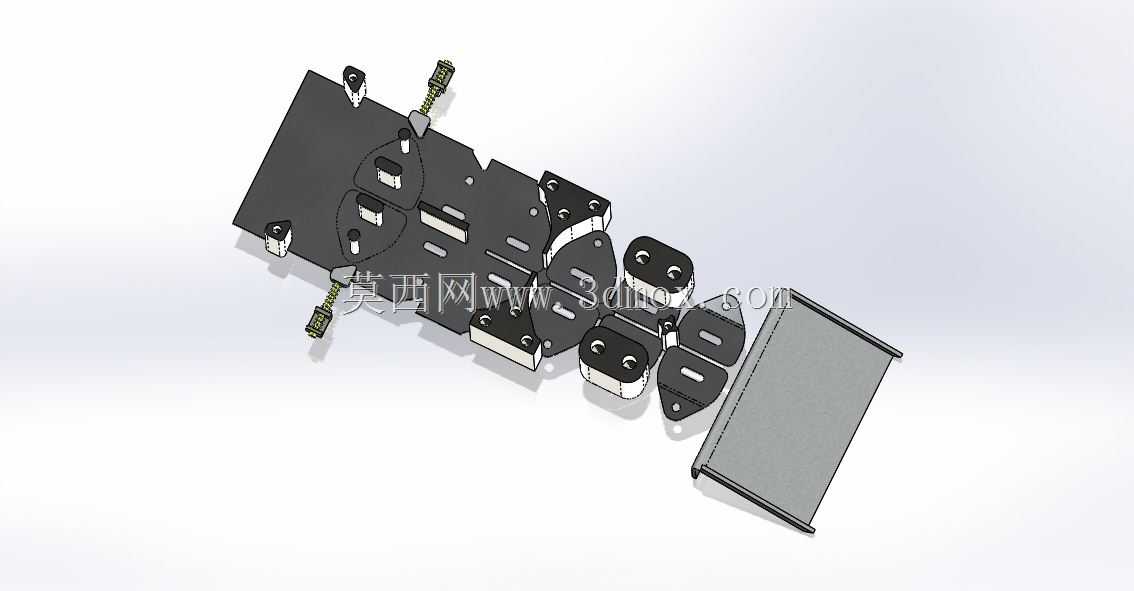

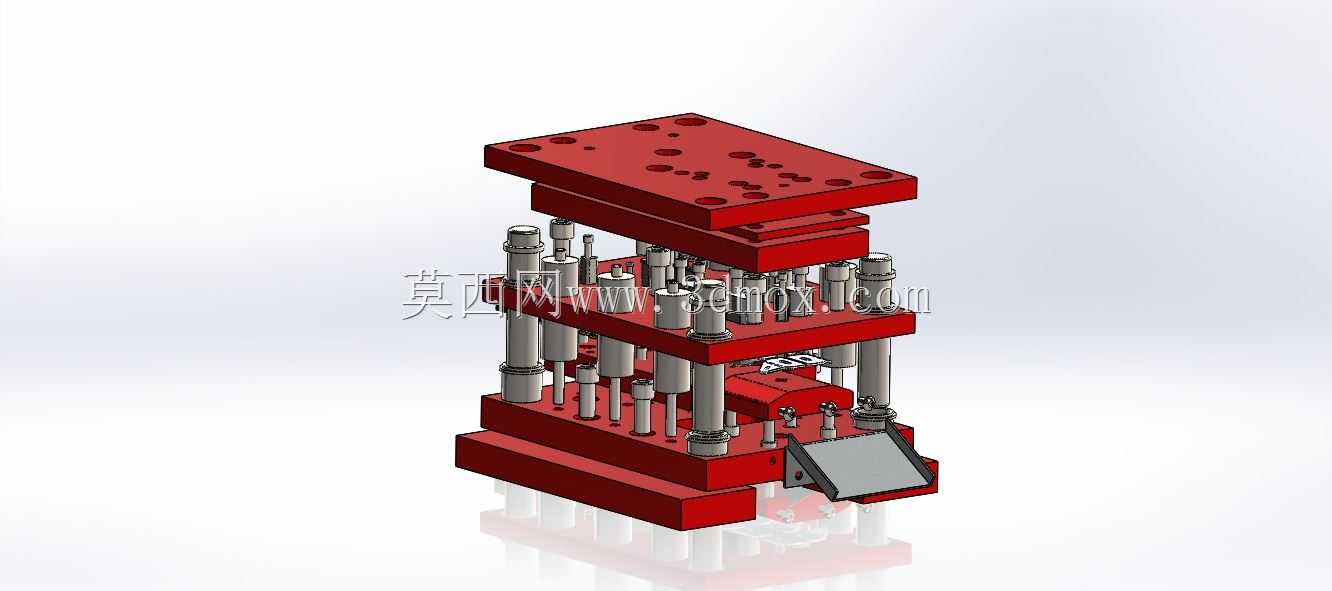

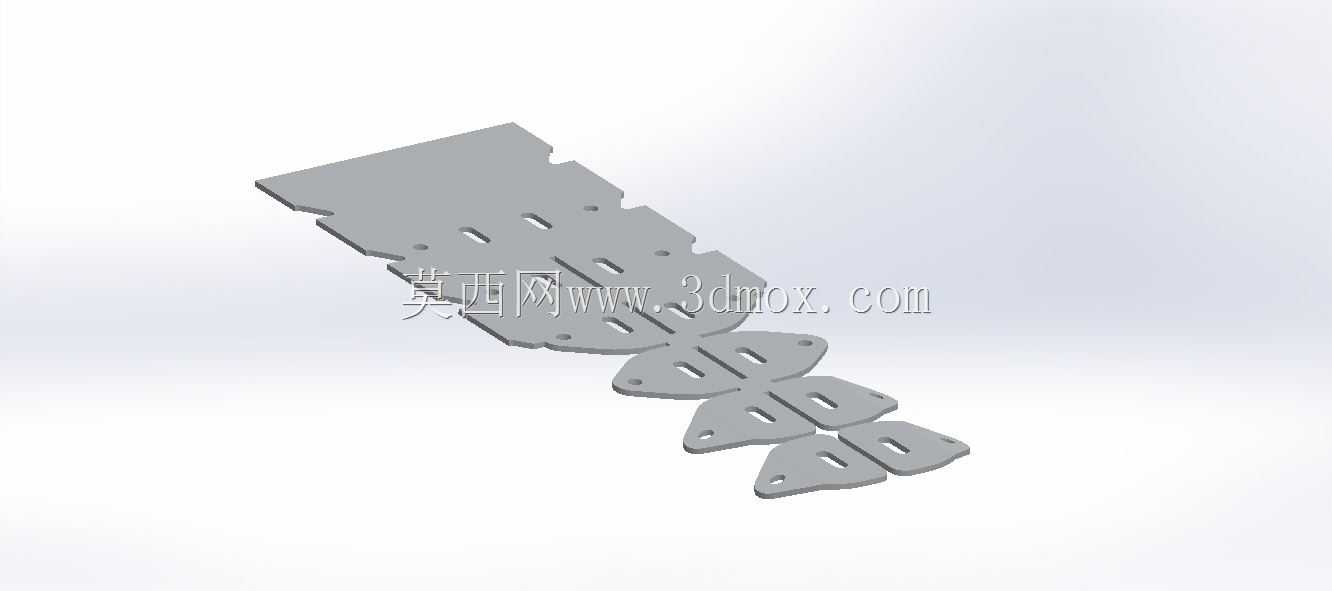

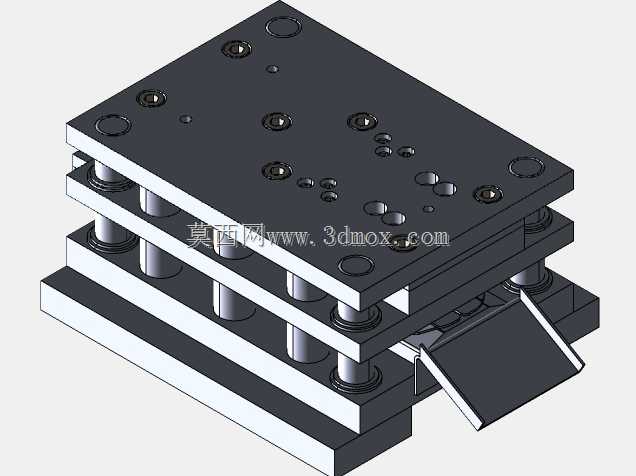

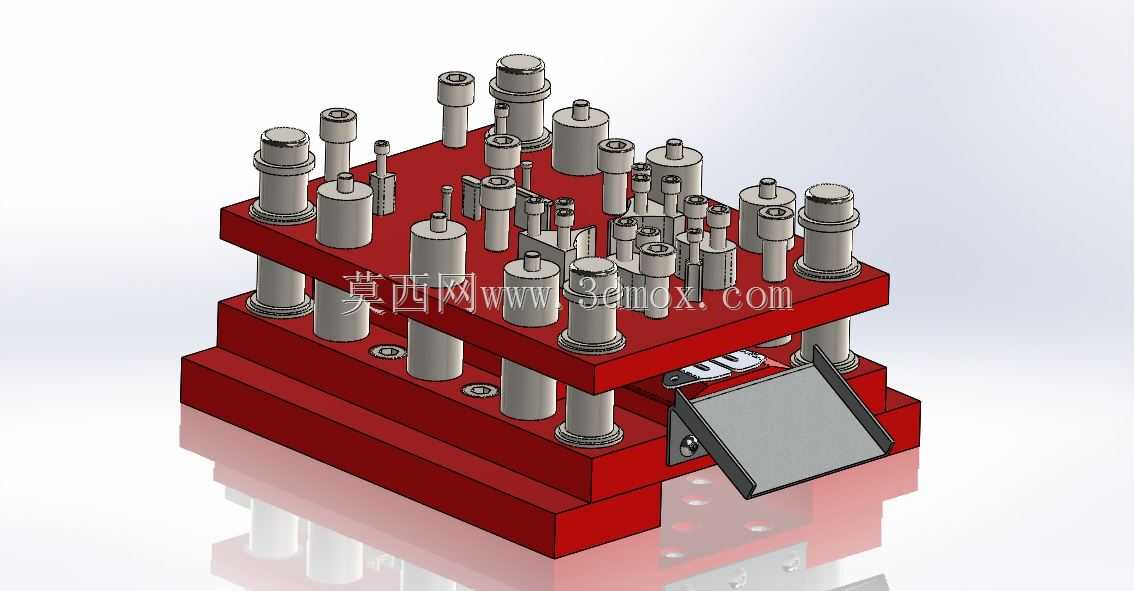

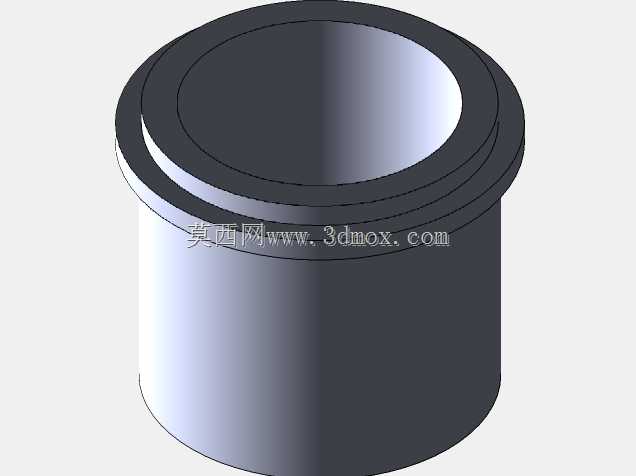

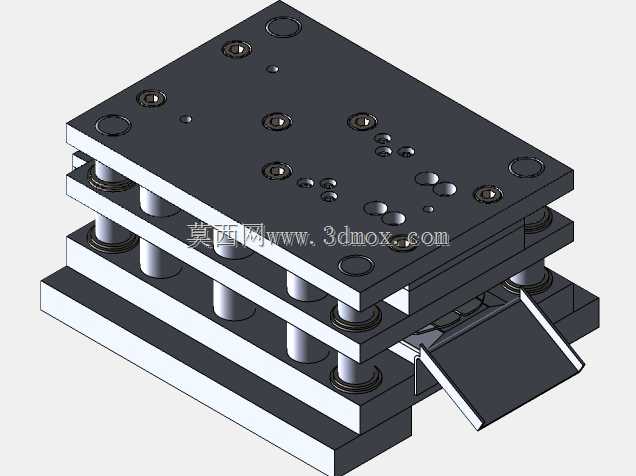

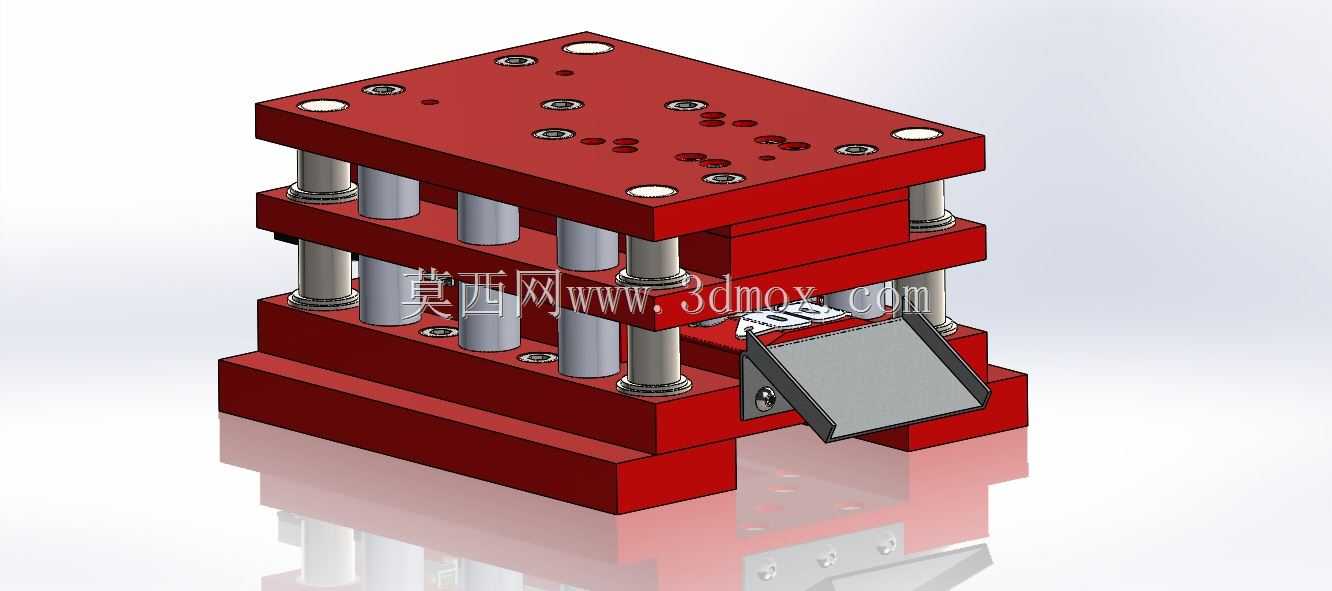

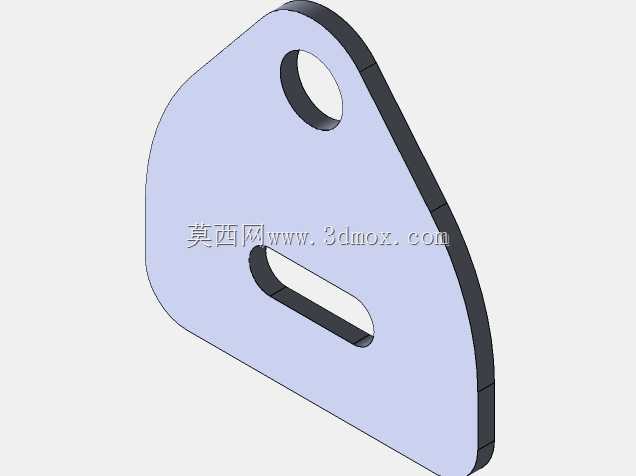

这套级进冲压结构主要面向五金薄板连续冲压加工场景，适配电子接插件、小型五金结构件的批量连续生产需求，可在单次冲床行程内完成多道冲压工序，减少单工序模的多次定位误差，提升大批量冲压生产的加工精度与生产效率。整套结构采用三板式模架布局，上下模座通过独立导柱导套组件实现精准导向，导柱沿模座周向对称布置，可承受连续冲压过程中的偏载载荷，避免上下模合模错位，保障长期冲压作业的导向精度稳定性。上模部分集成了多组不同功能的凸模组件，分别对应冲孔、落料、折弯、成型等不同冲压工序，各凸模通过固定板与卸料板实现精准定位，卸料板采用弹性卸料结构，可在冲压完成后及时将料带从凸模上剥离，防止料带随凸模上行产生变形，保障连续送料的顺畅性。下模部分对应设置各工序凹模镶块，镶块采用模块化拼接设计，单一工位镶块磨损后可单独拆卸更换，无需整体报废凹模，大幅降低模具后期维护成本。模架前端设置的倾斜导料结构，可将冲压完成的成品件自动导出模区，避免成品件堆积在模腔内影响后续冲压作业，适配自动化连续送料生产线的作业需求。设计过程中优先选用标准模架组件，各安装孔位、导柱导套配合公差均遵循冷冲模设计标准，可直接适配常规开式压力机的安装接口，模座的安装槽、压板台尺寸均按通用压力机工作台参数预留，无需额外加工转接板即可完成装夹。整套结构的各工位步距定位精准，卸料弹簧的预压量按不同工序的卸料力需求匹配设置，薄料冲压时可避免压痕过深，厚料加工时可提供足够卸料力防止带料，各凸模的有效工作长度按工序成型高度差做差异化设计，避免空行程过长影响冲压节拍。模架整体的闭合高度、开模行程均按常规中小吨位压力机参数范围设计，适配多数五金加工车间的现有设备条件，无需额外定制专用冲压设备即可投入生产使用。
