五吨级叉车配套起重吊具结构设计

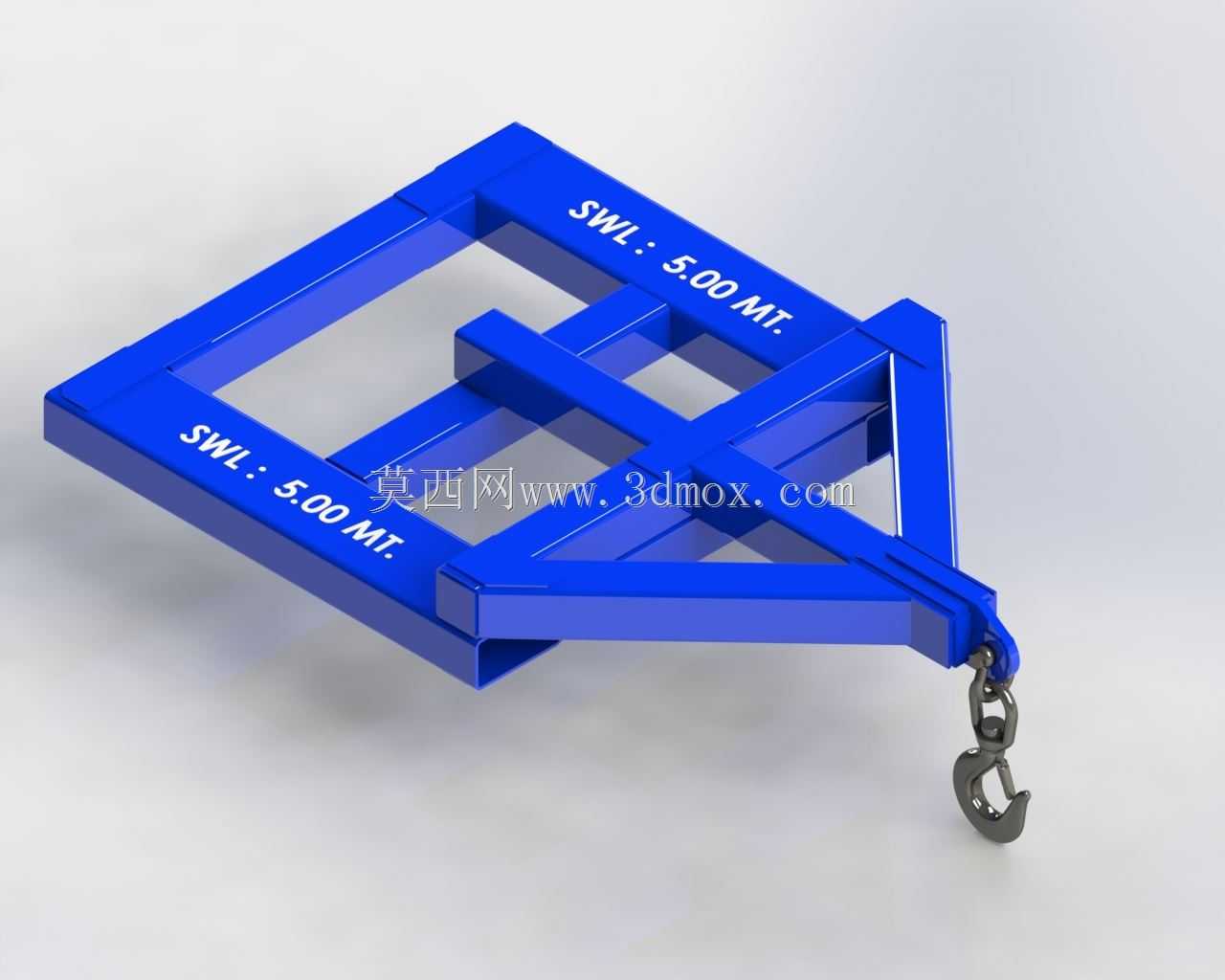

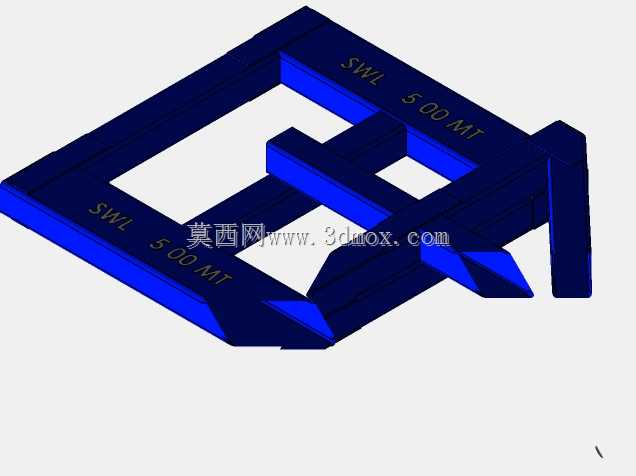

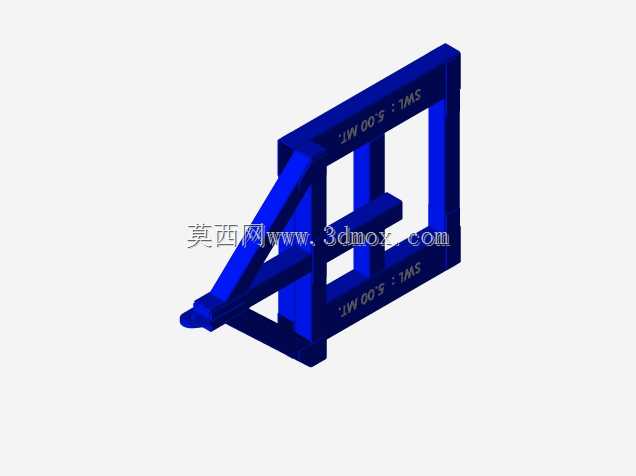

这款吊具是适配额定载荷五吨叉车的配套属具，主要用于厂区内无固定起重设备场景下的重型物料吊装转运，比如机加工车间内重型毛坯件的跨工位转移、仓储区域重型货箱的装卸堆码、设备维保环节重型零部件的吊装就位，能直接依托叉车的货叉安装位快速挂载，无需对叉车本体做额外改装，大幅拓展普通叉车的作业覆盖范围，解决很多中小生产场地没有桥式起重机、汽车吊无法进入室内作业的痛点。整体采用框架式焊接结构设计，主体受力构件选用矩形截面型钢拼焊，两根平行的主纵梁刚好可以插入叉车货叉的插槽位置，通过叉车上的货叉限位机构完成锁紧固定，避免吊装作业过程中吊具出现滑移、脱开的风险。框架中部设置十字形加强筋结构，将吊具整体受力均匀分散到两根主纵梁上，避免单点受力过大导致的结构变形，吊点端采用三角斜撑加强结构，把吊钩端的集中载荷顺畅传递到整个框架上，降低局部应力集中系数。末端的吊钩组件通过铰接轴与吊具主体连接，吊装过程中吊钩可随吊重的重心自动调整角度，避免出现斜拉憋劲的情况，吊钩自带防脱锁片，防止吊装过程中吊索意外滑脱。从安装边界来看，这款吊具的主纵梁间距匹配主流五吨内燃叉车的货叉可调范围，安装时不需要调整叉车原有货叉的安装结构，直接将货叉插入吊具的纵梁套孔内，到位后锁死货叉的定位销即可完成安装，整个挂载过程单人即可操作，耗时不超过五分钟。设计过程中充分考虑了叉车作业的视野需求，框架中部采用镂空结构，驾驶员在叉车驾驶位可以透过框架中部的空隙观察吊钩的对位情况，不会因为吊具遮挡视线导致对位困难。同时整体结构的重心经过反复校核，挂载后吊具的重心落在叉车的额定载荷中心距范围内，不会因为加装吊具导致叉车的载荷曲线出现大幅衰减，保证额定五吨吊装载荷下的整车稳定性。吊具表面做了醒目的蓝色涂装，同时在主受力梁上标注了额定载荷标识，现场作业人员可以直观识别吊具的载荷上限，避免超载作业带来的安全风险。所有焊接位置都做了焊后去应力处理，避免长期受载后焊缝位置出现应力开裂，铰接轴位置加装了耐磨衬套，减少长期转动带来的磨损，延长吊具的整体使用寿命。日常使用中只需要定期检查铰接轴的磨损情况、焊缝是否有开裂、吊钩防脱片是否完好即可，维护成本极低，非常适合机械加工厂、仓储物流中心、设备维修车间这类需要频繁临时吊装作业的场景使用。
