折弯机用V型多槽弯曲成型模具结构

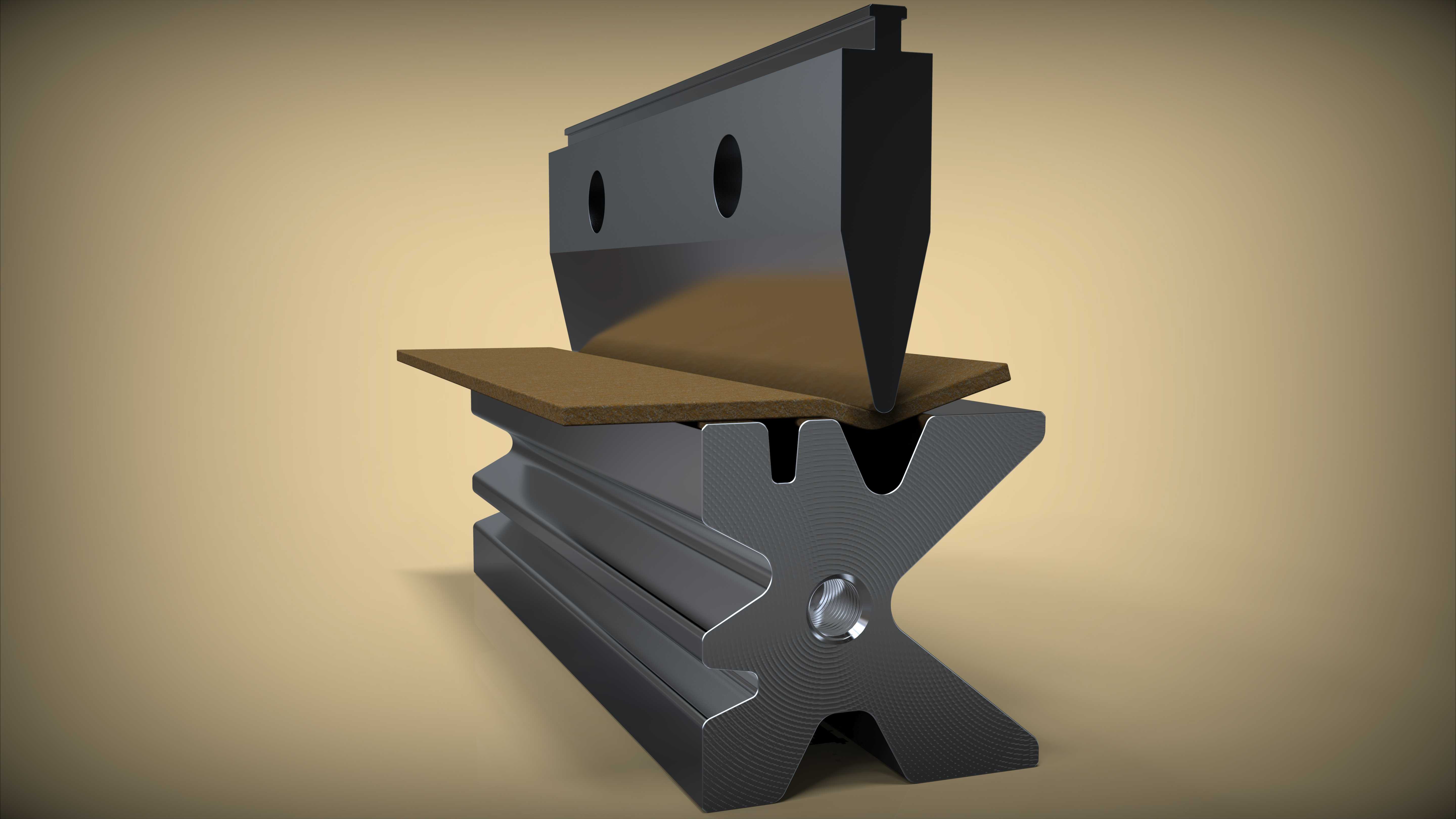

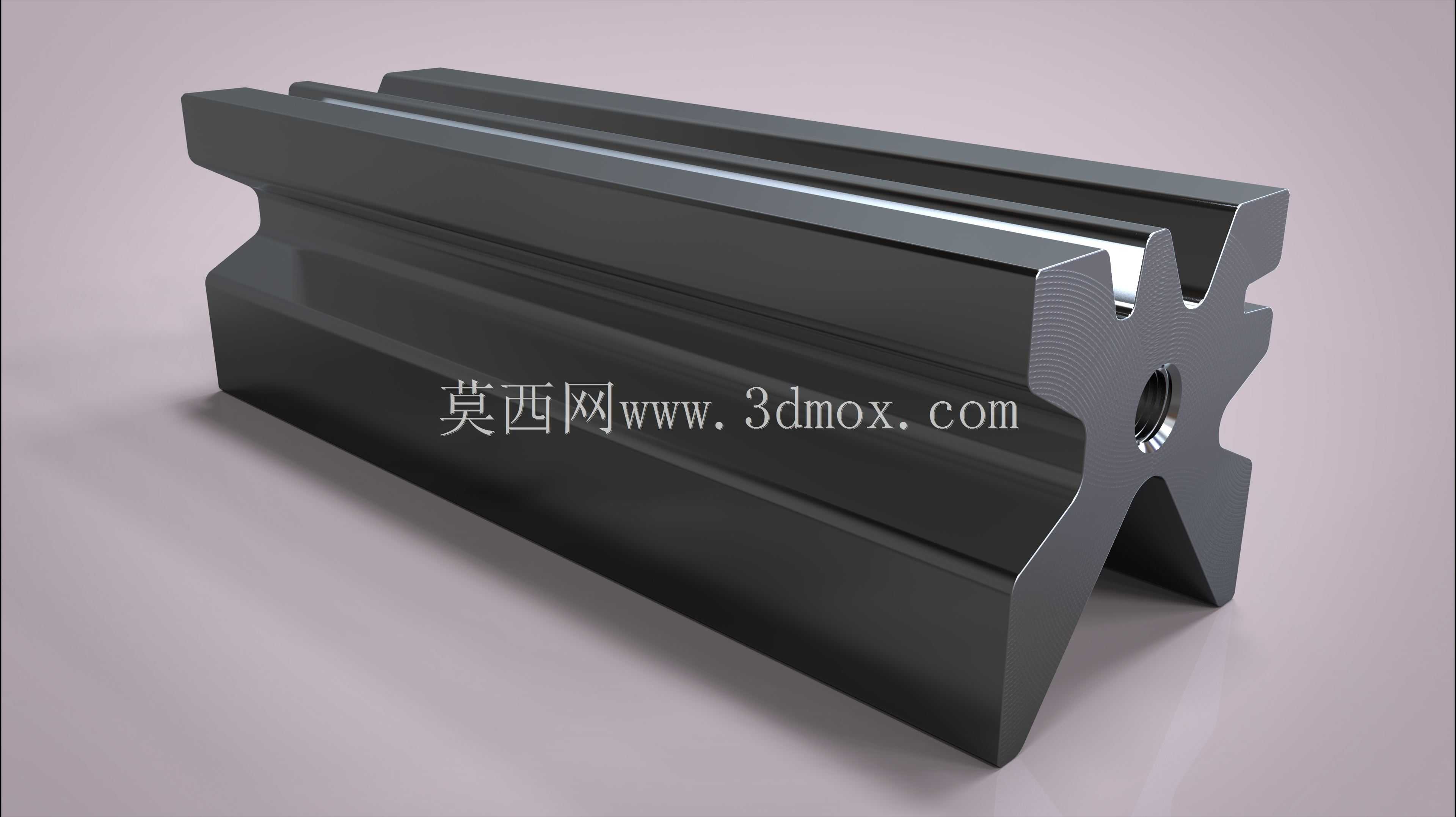

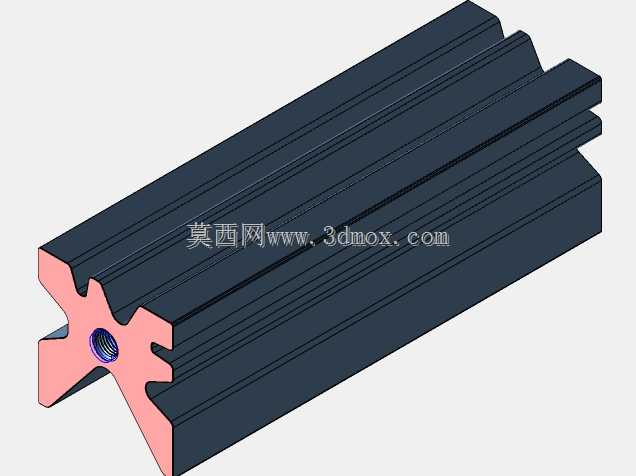

这套弯曲成型工装主要配套折弯类压力加工设备使用，是板料冷压折弯工序里的核心执行部件，日常在钣金加工车间、金属结构件生产线上承担薄板类零件的角度折弯作业，小到电器柜的安装支板、机箱外壳的折边，大到钢结构配套的连接板、设备护板的弯折成型，都能通过更换对应上模刃口与下模槽位来适配加工需求。从结构设计来看，上模采用窄刃口的直臂式结构，刃口做了小圆弧过渡处理，避免折弯过程中在板料表面留下压痕，上模的安装侧预留了标准的装夹卡槽，能直接适配主流折弯机的上模夹具，不需要额外加工转接件，安装时只要对齐夹具定位槽锁紧螺栓即可，装夹重复定位精度能控制在0.05mm以内，减少换模后的调试时间。下模采用多V槽的整体式结构，不同宽度的V槽对应不同厚度的板料加工，槽口边缘同样做了去毛刺和圆角处理，防止板料进给时划伤表面，下模的底部是平面定位结构，直接贴合折弯机工作台的模柄安装面，靠侧面的定位挡块就能完成固定，不需要复杂的调校步骤。设计过程中重点考虑了受力分布的合理性，下模的V槽受力位置做了局部加厚处理，避免长期冲压后出现槽口变形、塌陷的问题，上模的刃口部分采用整体淬硬处理，硬度能满足常规碳钢板、不锈钢板的折弯加工需求，减少长期使用后的刃口磨损。安装边界上，这套模具的整体宽度适配常规100吨及以上吨位的折弯机安装槽尺寸，上模的总高度符合折弯机的最大开口行程要求，下模的总高度不会超出工作台的闭合高度限制，不需要调整设备的原有行程参数就能直接投入使用。实际生产中，这套模具能完成90度直角折弯、特定角度的钝角折弯作业，配合不同的挡料定位装置，还能实现批量零件的连续折弯加工，相比单槽模具，多槽下模不需要频繁更换模具就能适配1mm到6mm厚度的常用板料加工，能有效减少车间的换模等待时间，提升钣金加工的工序效率。模具的各工作面都做了精磨处理，表面粗糙度满足折弯加工的表面质量要求，不会在工件表面留下明显的加工压痕，能满足普通外观件的折弯质量要求，不需要后续额外的打磨修边工序。
