立式双轮台式砂轮机结构设计方案

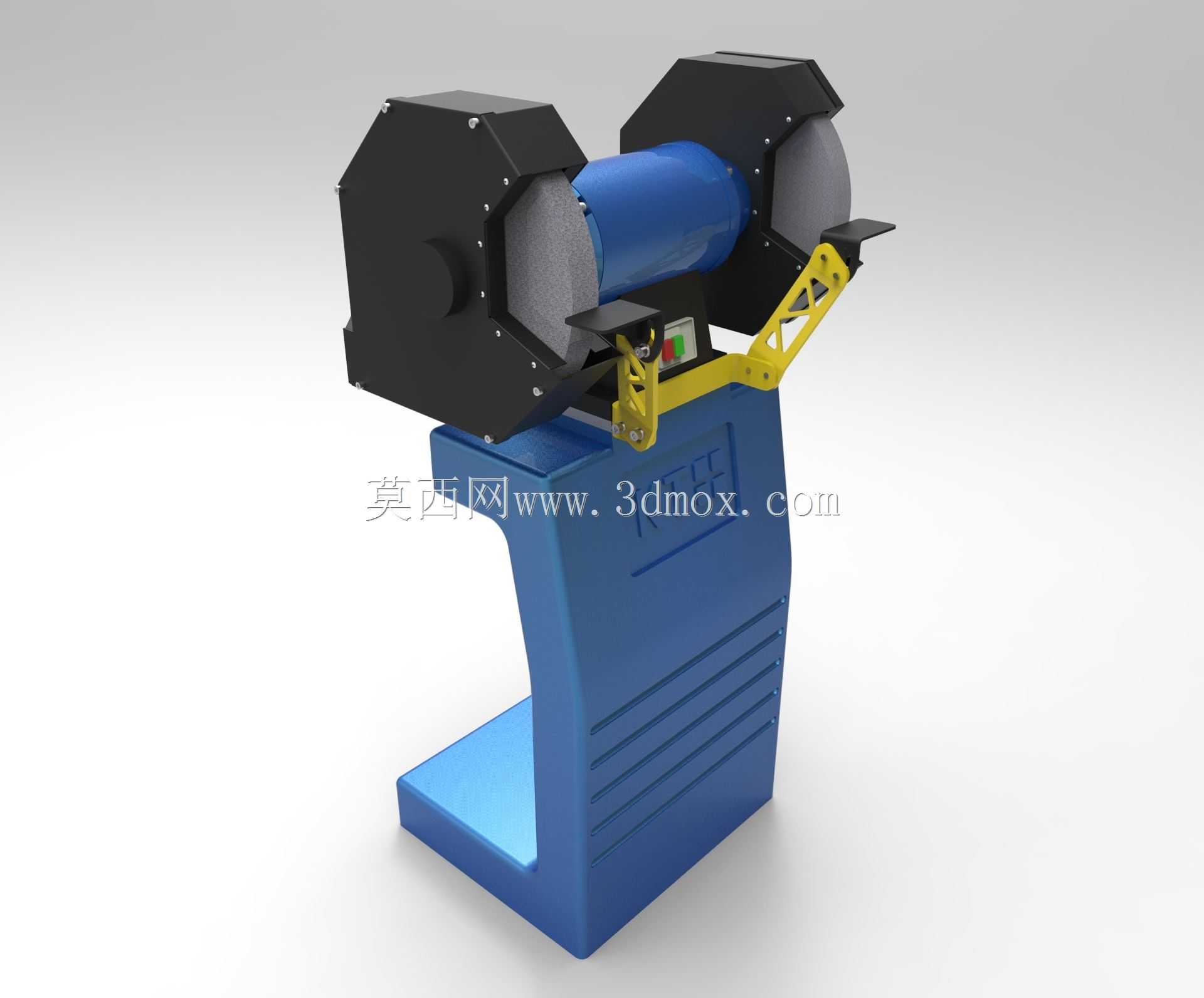

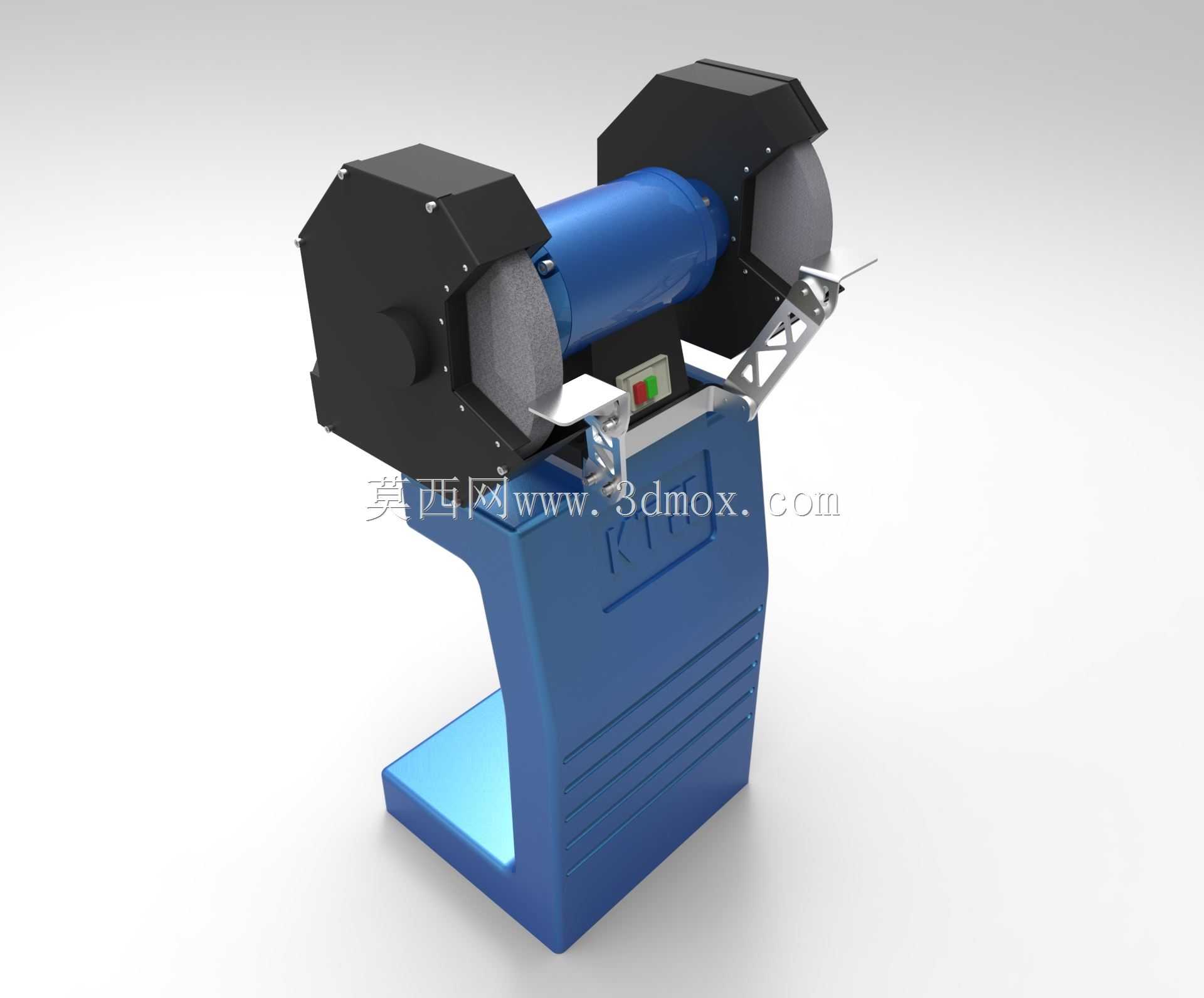

这款双轮台式砂轮机的设计，首先锚定的是中小机加工车间、五金维修工位、职业院校实训场地这类高频刃磨、去毛刺的作业场景，日常用来修磨车刀、钻头、錾子这类小型切削刀具，也能完成小型金属工件飞边打磨、焊缝余高磨平、毛坯件氧化皮清理这类工序，是生产现场普及率极高的基础磨削设备。从结构设计逻辑来看，整体采用立式落地基座搭配双砂轮对称布局，基座做了加厚铸铁式的结构设计，底部预留了地脚螺栓安装孔，安装时可直接固定在水泥地面或者重型工作台面上，能抵消砂轮高速旋转带来的振动，避免作业时机身移位影响磨削精度，基座侧面做了竖向的散热筋结构，既可以提升机身刚性，也能给内置的动力单元预留散热空间，避免长时间连续作业出现过热问题。双砂轮分别布置在卧式主轴的两端，可根据作业需求安装不同粒度的砂轮，比如一端装粗粒度砂轮用于大余量打磨、去飞边，另一端装细粒度砂轮用于刀具精磨、工件表面光整，不用频繁更换砂轮就能切换不同作业工序，减少辅助作业时间。砂轮外侧设置了可调节的工件托架，托架采用铰接式的黄色支架结构，可根据砂轮磨损量调整托架与砂轮表面的间隙，始终将间隙控制在安全范围内，防止工件被卷入砂轮与托架的缝隙中引发安全事故，托架的支撑面做了防滑压纹处理，打磨时工件放置更稳定，避免打滑伤手。砂轮上方配置了可调节角度的防护挡板，既可以阻挡磨削时飞溅的磨屑、火花朝向操作人员，也能在砂轮意外碎裂时起到阻挡防护作用，降低安全风险。机身中部设置了带防水防尘盖的启停控制按钮，位置刚好在操作人员站立作业时的伸手可及范围内，操作顺手的同时也能避免磨削碎屑落入开关缝隙造成接触不良。从安装边界来看，设备整体占地尺寸适配常规车间工位的布局要求，基座底部的安装孔位间距符合通用重型工位的固定标准，不需要对现有工位做大规模改造就能完成安装，设备的作业高度匹配成年人站立操作的舒适区间，长时间作业不容易产生肢体疲劳。设计过程中特意将动力单元内置在基座腔体内部，既可以降低整机重心提升稳定性，也能减少动力部分外露带来的安全隐患，主轴两端的砂轮夹盘采用标准锥面配合结构，更换砂轮时拆装方便，同轴度精度有保障，避免砂轮运转时出现偏摆跳动。整机的布线全部内置在机身结构内部，外部没有明露的线缆，避免磨削火花烫坏线缆绝缘层，也能防止作业时工件勾挂线缆引发意外。
