大幅面喷墨式工程绘图仪结构设计

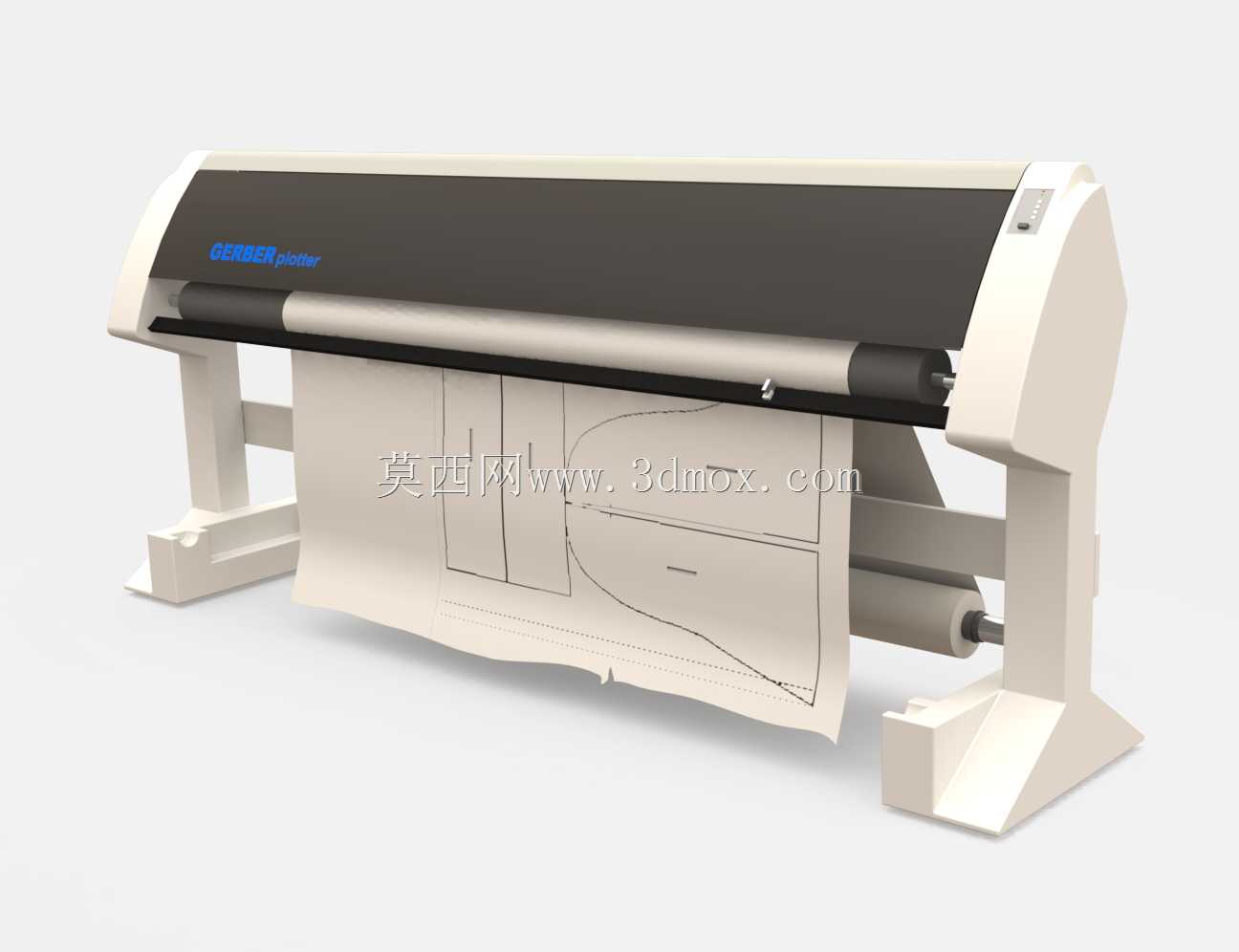

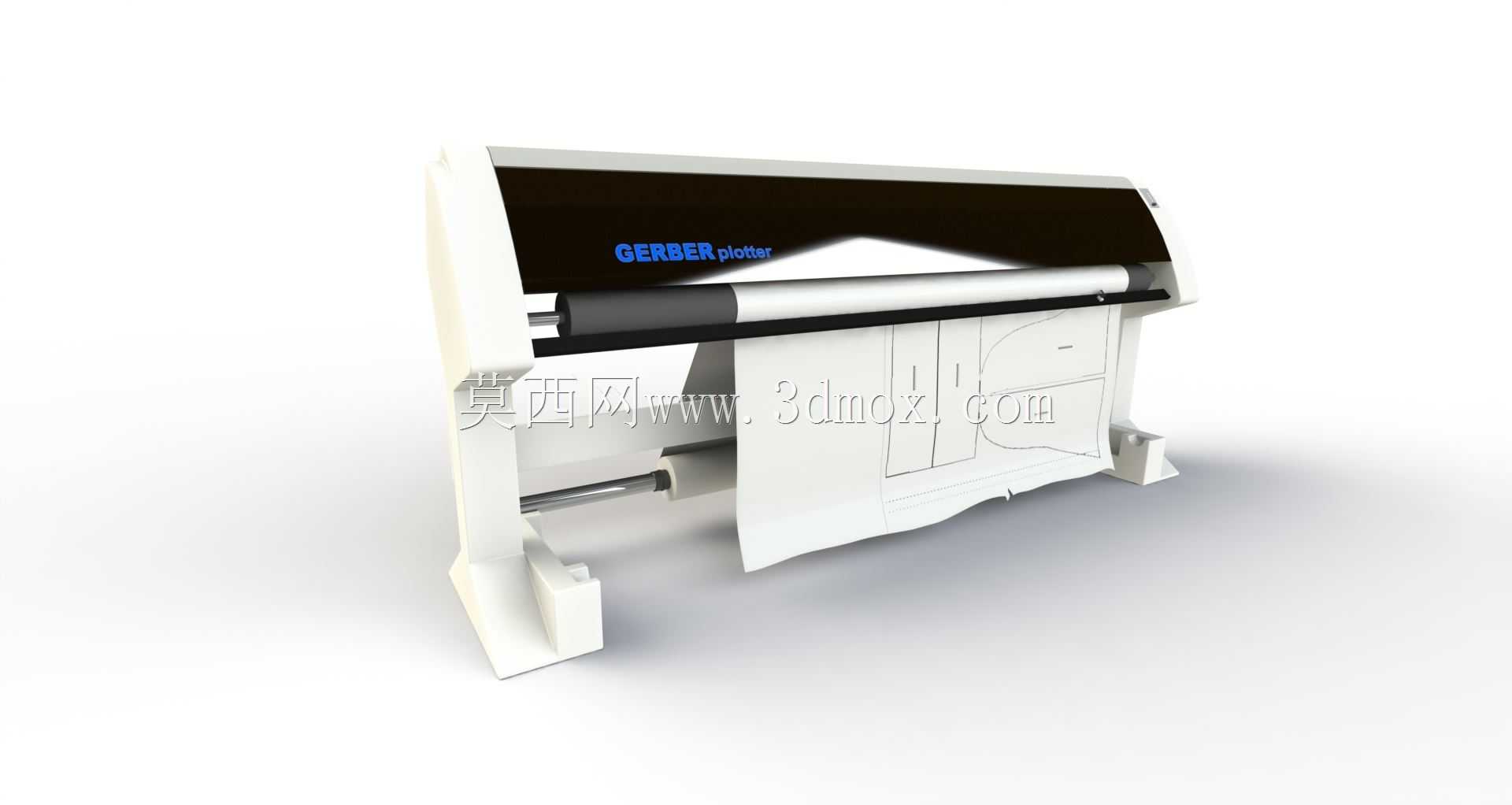

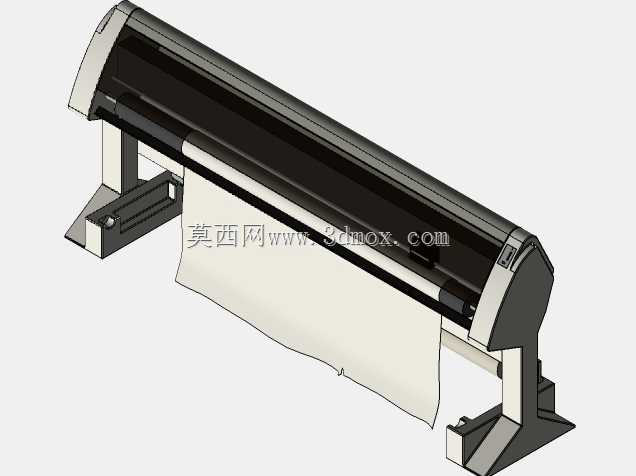

这款绘图仪主要面向工程设计、印刷制版领域的大幅面图纸输出场景，适配建筑施工图、机械加工蓝图、广告喷绘卷材等介质的连续打印作业，区别于普通桌面打印设备，其走纸机构可支持长度超十米的卷装介质连续输送，避免单张纸频繁换纸的效率损耗。从结构设计逻辑来看，整机采用立式悬臂走纸架构，介质输送辊组沿设备纵向排布，进纸端位于设备背部下方，出纸端延伸至设备前侧操作区，操作人员无需绕至设备后方即可完成取纸、介质校准操作，适配打印车间紧凑的工位排布需求。设备核心的喷绘横梁采用铝合金挤压型材加工，兼顾刚性与轻量化要求，打印头小车沿横梁导轨做横向往复运动，导轨安装面预留0.02mm的平面度加工公差，避免高速运动时小车出现抖动，保障线条打印的直线度与色彩对齐精度。机身两侧的支撑墙板采用钣金折弯加焊接工艺成型，墙板内侧预留了墨路管线、控制线缆的走线槽位，所有线缆均通过拖链约束，避免小车往复运动时管线出现拉扯、磨损问题。走纸系统采用胶辊与压纸轮组合的输送结构，胶辊表面做防滑橡胶包覆处理，压纸轮采用弹性聚氨酯材质，可根据介质厚度自动调整压紧力，既保证厚型铜版纸、背胶纸的输送不打滑，也避免薄型硫酸纸出现压痕、走纸偏移问题。设备前部设置了可折叠的介质托板，打印长幅图纸时托板展开承托输出介质，防止介质垂落褶皱，日常闲置时可向上折叠收起，减少设备占用的空间尺寸。从安装边界来看，设备整机宽度适配1.6米幅宽的介质打印，安装时背部需预留至少30cm的散热与操作空间，用于卷装介质的更换与墨路系统维护，设备底部设置四个可调支撑脚，可根据地面平整度调整高度，保证整机水平度偏差不超过0.1度，避免走纸过程中出现介质跑偏。设备顶部的护罩采用可拆卸式钣金结构，日常维护时无需拆解整机框架，即可直接接触到打印头、墨栈等核心易损部件，降低日常运维的拆解难度。墨路系统采用连续供墨架构，墨盒仓位于设备右侧下部，与打印头之间通过密封墨管连接，管路上设置了墨水过滤器，可滤除墨水中的杂质，避免堵塞打印头喷嘴，同时墨路系统预留了液位检测接口，可实时监测墨盒内剩余墨量，避免缺墨导致的打印断针问题。
