车间手动立式小型液压施压装置

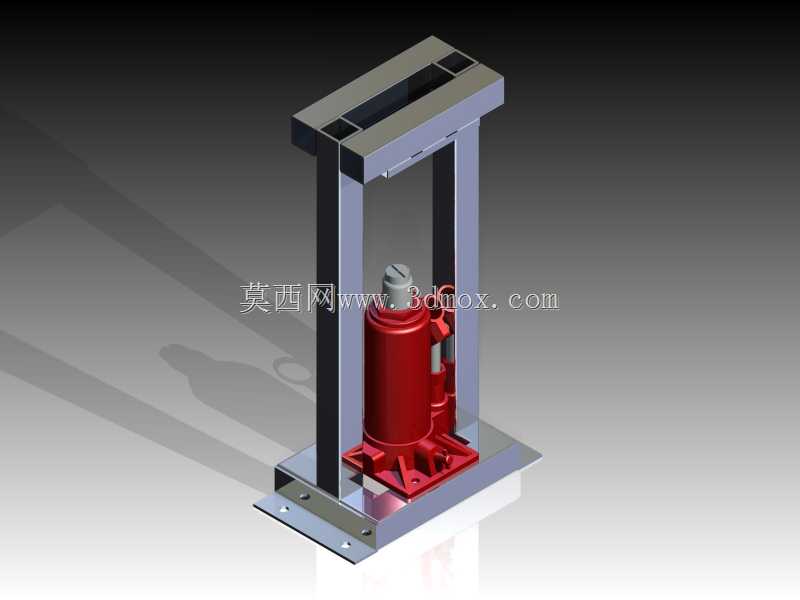

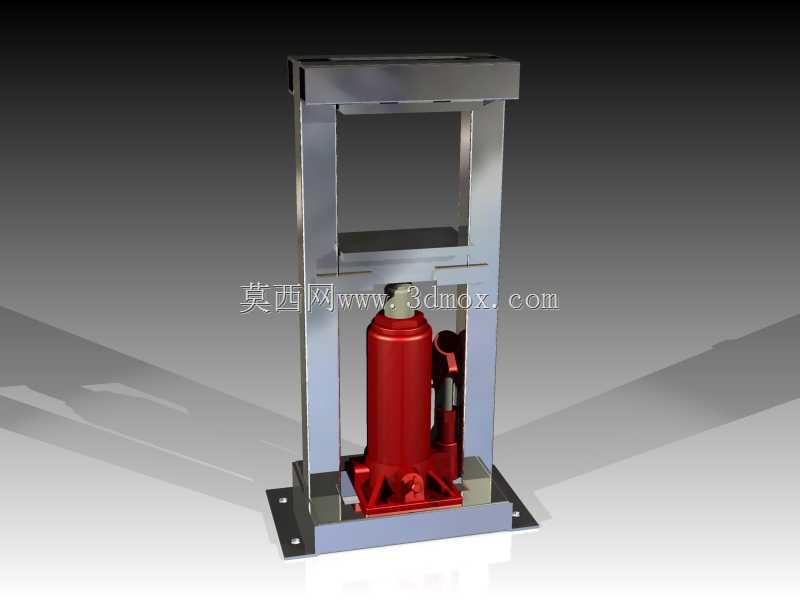

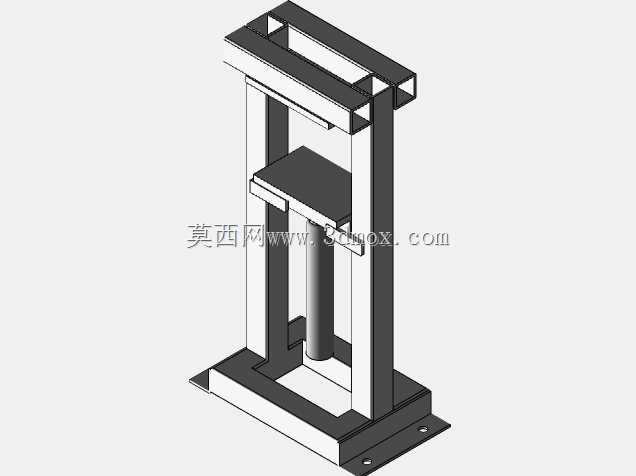

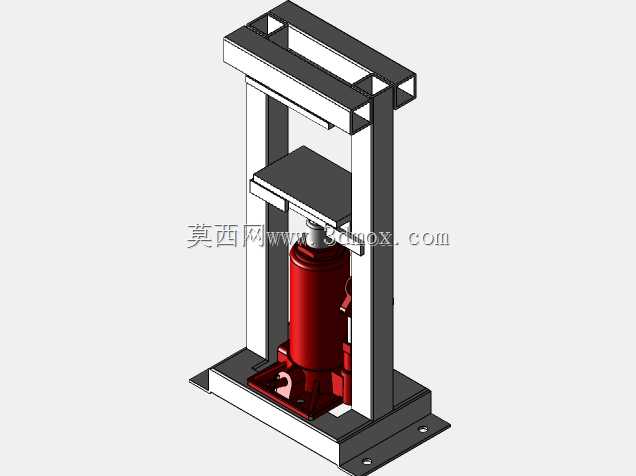

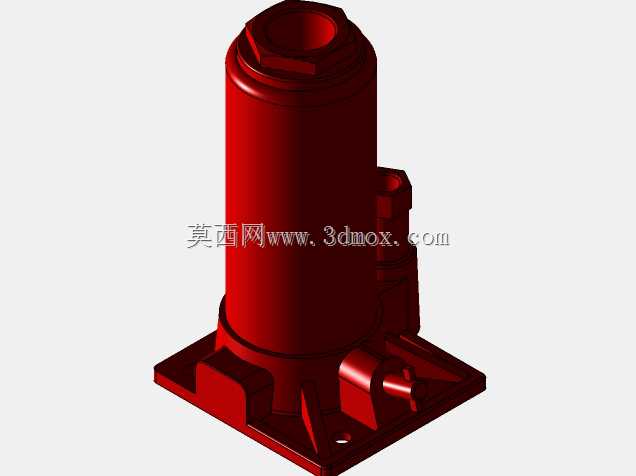

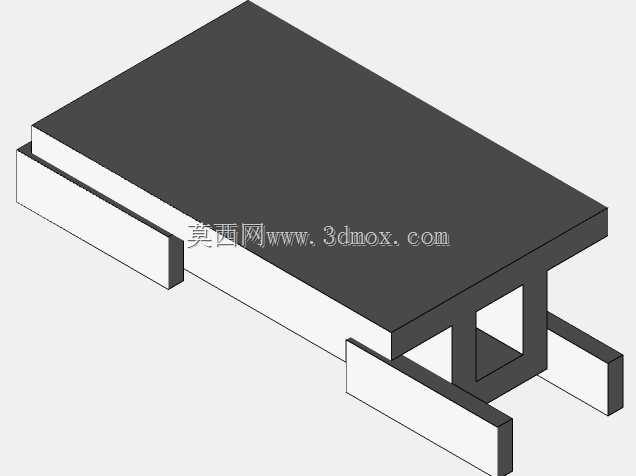

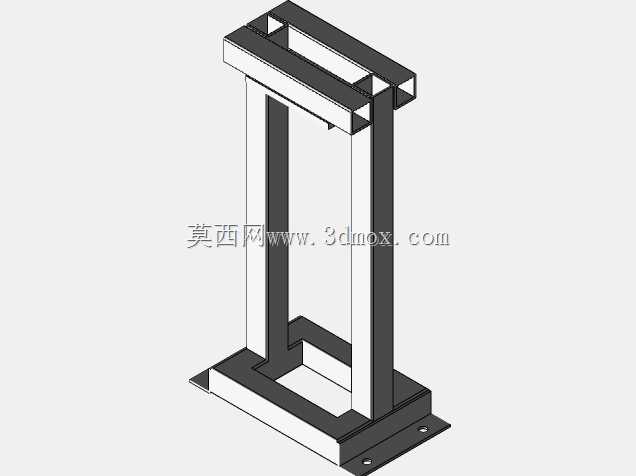

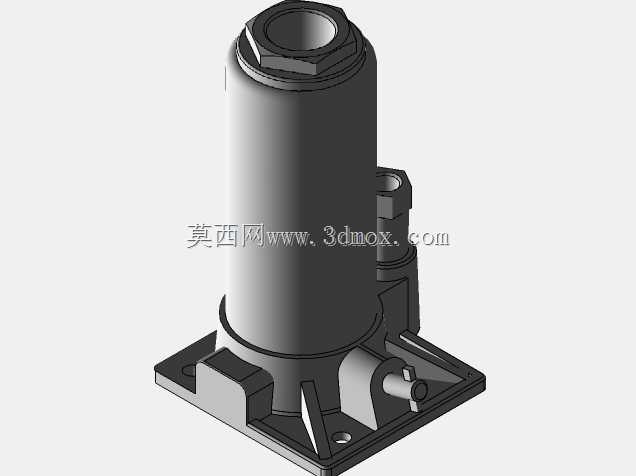

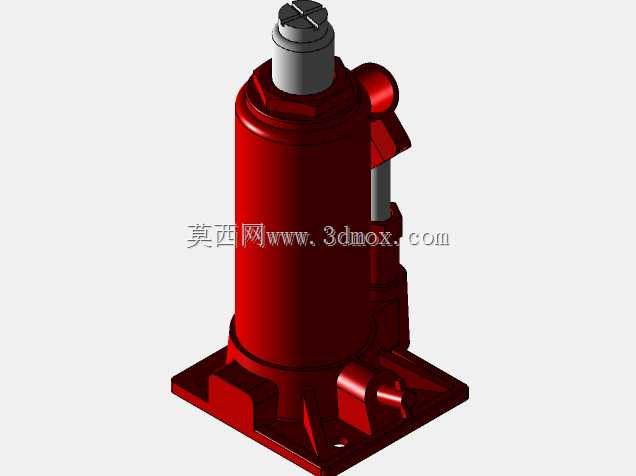

这款小型液压施压装置主要面向小型加工车间、维修站点的零散压装作业场景，可覆盖轴承压入、小件校直、型材铆压、简易冲压等多类轻载施压需求，无需外接动力源即可独立完成作业，适配没有固定液压工位的零散加工场景。整体采用框架式立式结构，主体承载框架由标准型钢组焊后加工而成，两侧立柱采用对称布置的矩形截面型材，兼顾抗侧向弯曲能力与加工便利性，上横梁与下底座通过螺栓与立柱锁紧连接，既保证整体刚性，也可根据作业需求调整开口空间。施压核心采用集成式手动液压千斤顶作为动力输出单元，千斤顶直接固定在下底座中心位置，施压方向垂直向上，相比上置油缸的结构，既降低了整体设备重心，也避免了油缸管路在上方作业时的磕碰风险，手动操作杆布置在框架侧面，作业人员站在设备侧方即可完成施压操作，操作行程内无结构干涉。底座预留了标准安装孔位，可直接通过膨胀螺栓固定在车间水泥地面或者重型工作台面上，安装边界要求较低，不需要额外做预埋基础，整体占地尺寸紧凑，可放置在车间边角位置不占用核心加工区域。设计过程中重点考虑了框架受力的均匀性，上横梁的受力面做了加厚处理，对应千斤顶中心的位置预留了通用工装安装槽，可根据不同作业需求更换压头、垫块等适配工装，两侧立柱的导向面预留了加工余量，后期如果需要加装滑动压头导轨可直接在现有基础上拓展。框架的开口高度适配常规小型工件的压装尺寸，可满足多数小型五金件、机械零部件的压装作业行程需求，手动液压单元的输出压力覆盖轻载作业区间，针对过盈量较小的轴承、衬套压装，以及薄金属片的简易冲压、小直径杆件的校直作业都能提供稳定的压力输出。整体结构没有复杂的传动部件，日常维护仅需定期检查液压油位与框架连接螺栓的预紧力即可，作业过程中压力输出平稳，手动操作的方式可灵活控制施压行程，避免过载压损工件，非常适合小批量加工、设备维修等非连续施压作业场景使用。
