精密绘图圆规结构三维设计模型

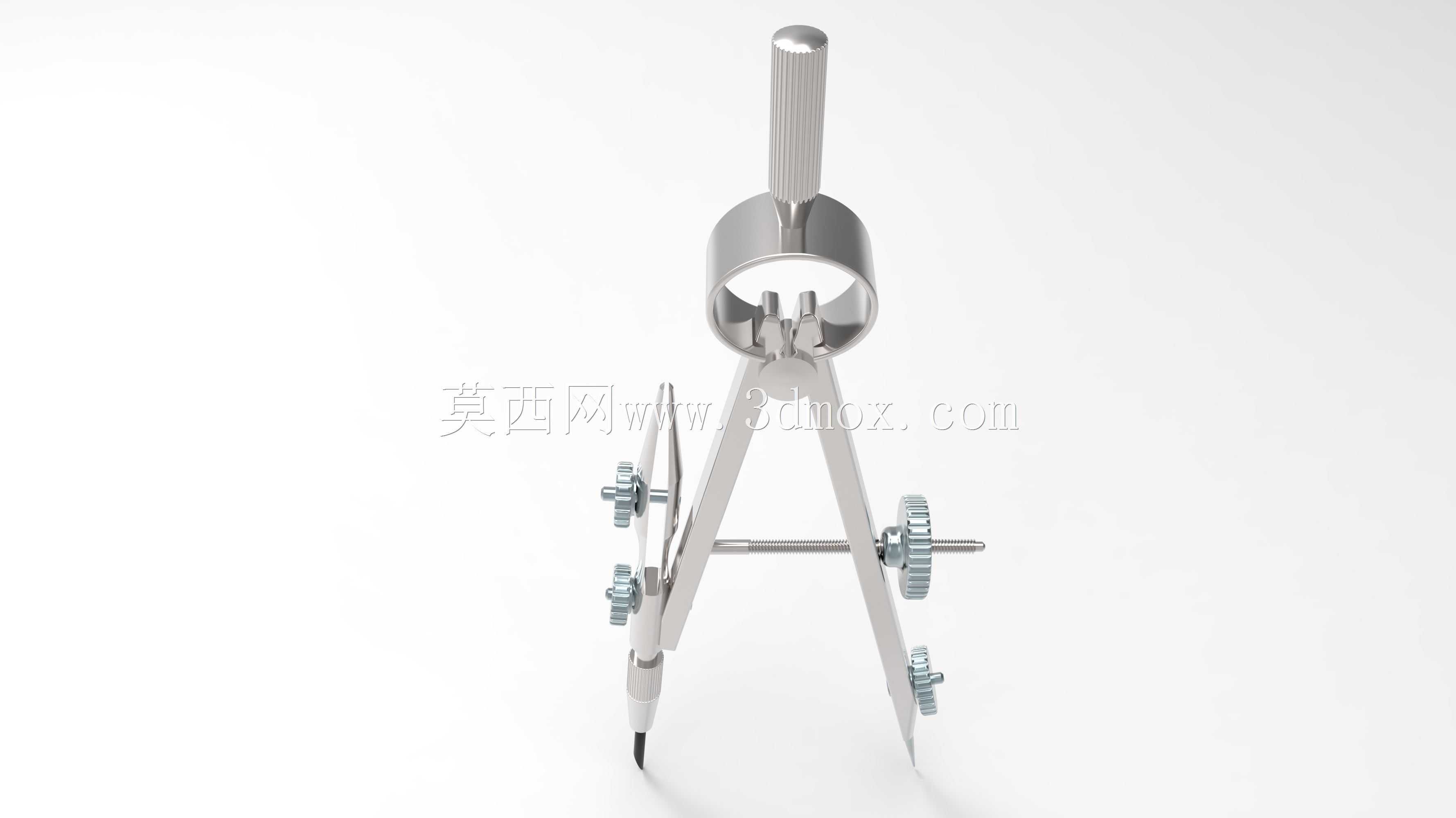

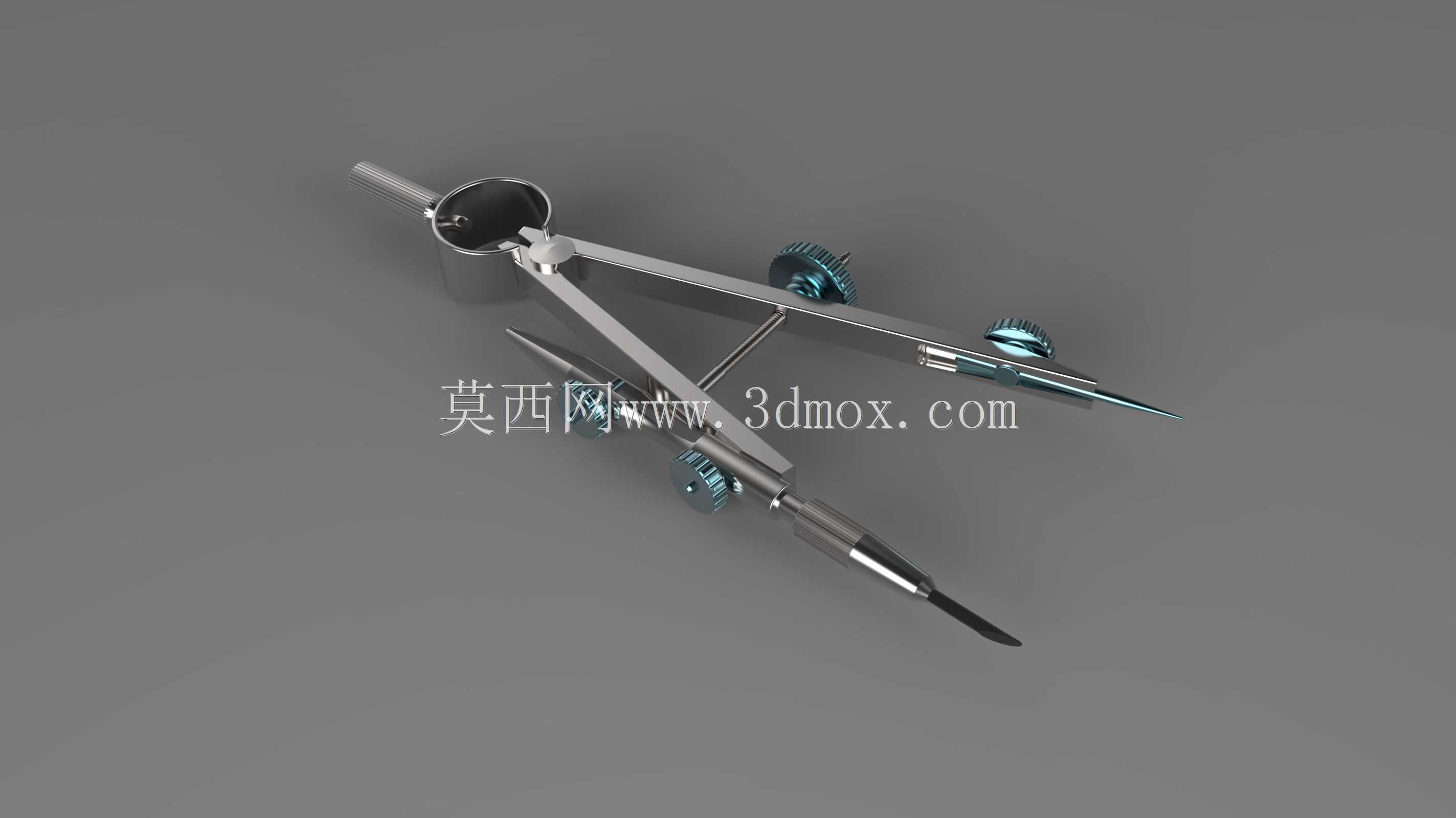

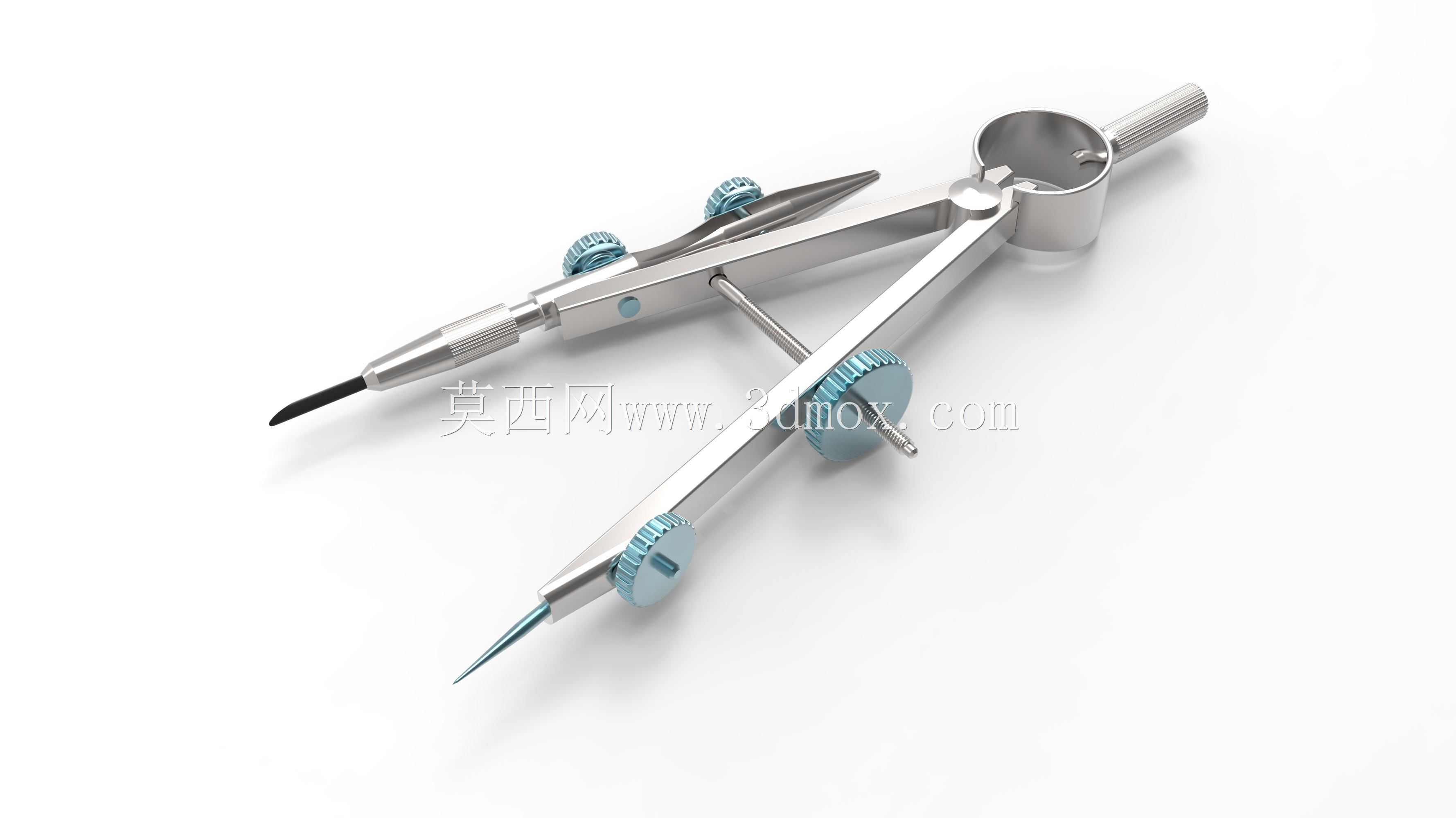

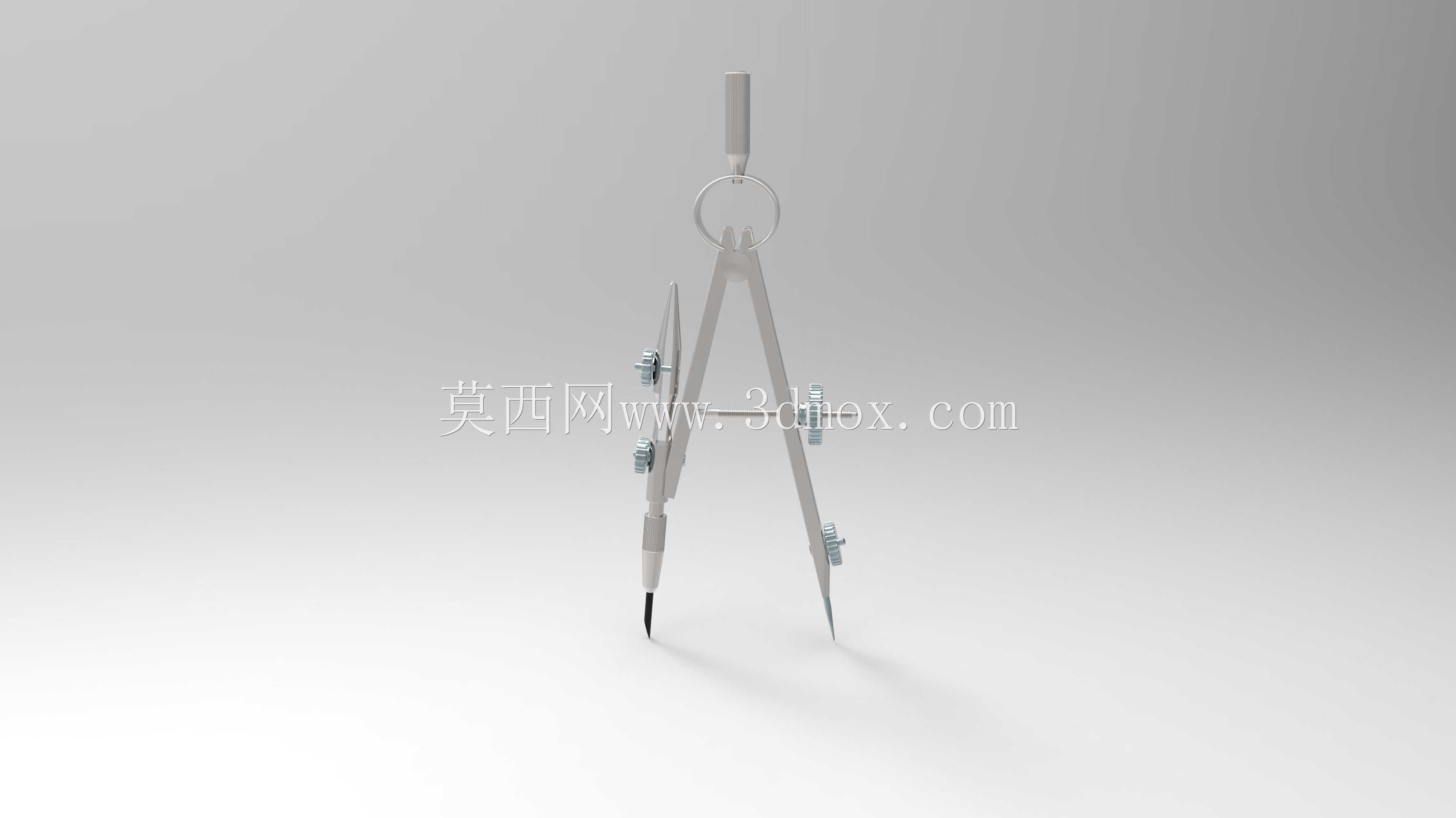

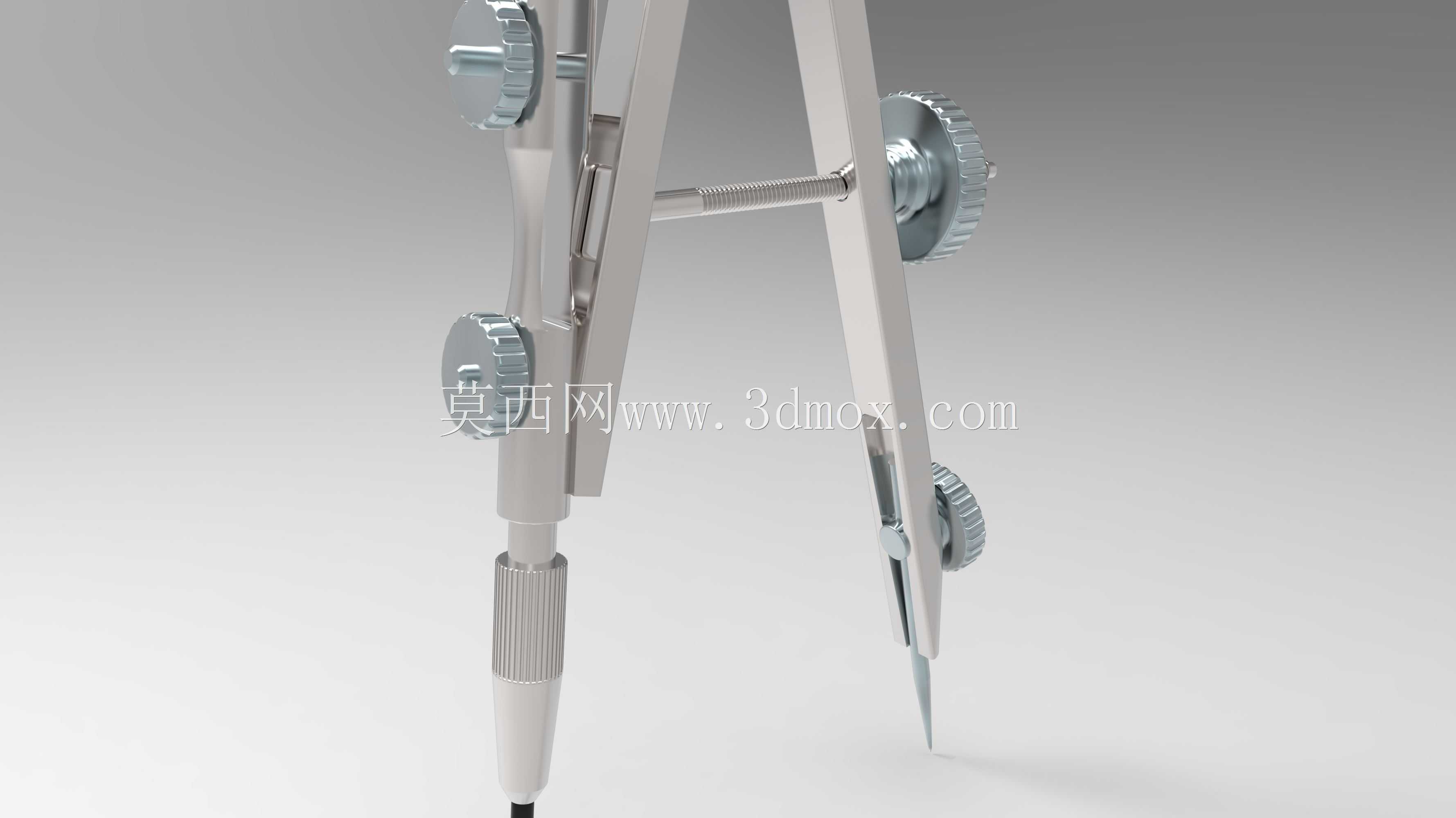

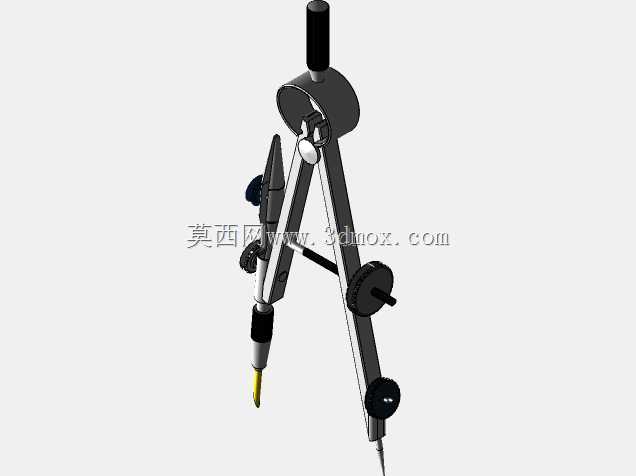

这款圆规的三维结构设计，完全围绕工程制图、手工绘图场景的实际使用需求展开，日常在机械制图作业、工程图纸绘制、教学演示绘图场景中，这类工具是技术人员、设计从业者常备的手动绘图器具，核心用途是完成不同半径的圆弧、圆形轮廓绘制，也可配合比例尺完成线段长度的等量截取，是传统手工制图环节不可或缺的基础工具。从结构设计思路来看，整体采用铰接式双支腿布局，铰接转轴位置做了加厚的限位轴套设计，既保证两支腿开合时的阻尼感均匀稳定，不会出现绘制过程中支腿滑移导致半径偏差的问题，也能在长期反复开合使用后降低铰接位置的磨损量，延长工具的整体使用寿命。其中定位支腿的顶端配置了硬质合金针尖，针尖做了锥度收窄处理，扎入图纸定位时不会造成纸面过大的破损，同时能牢牢固定圆心位置，绘制过程中不会出现圆心偏移的问题；另一支绘图支腿可根据使用需求更换不同的绘图端头，既可以安装铅芯完成铅笔图线绘制，也可更换鸭嘴笔头完成墨线图的绘制，支腿上的锁紧旋钮采用滚花防滑设计，手动调节时无需额外工具即可完成端头的锁紧固定，调节操作十分便捷。两支腿上都配置了可滑动的调节锁紧结构，配合中间的微调螺杆，能够实现绘制半径的微量调节，在绘制小半径圆弧或者对半径尺寸精度要求较高的图线时，可以先粗调支腿开合角度，再通过微调螺杆精确调整两支腿的张开距离，避免手动粗调带来的尺寸误差。整体结构的外形尺寸按照常规手动使用的握持尺寸设计，握持位置的转轴处做了圆弧过渡处理，长时间握持绘图不会产生硌手的不适感，所有外露的调节旋钮边缘都做了倒角去毛刺处理，操作时不会划伤手部。从安装边界来看，所有零部件的配合间隙都控制在合理范围内，铰接位置的径向窜动量小于0.1mm，保证绘制过程中支腿不会出现径向晃动，调节螺杆的螺距经过匹配设计，旋转一圈对应的半径调节量为1mm，方便操作人员根据刻度快速调整到需要的绘制半径。铅芯夹持结构采用弹性夹头设计，能够适配不同直径的通用绘图铅芯，更换铅芯时只需松开侧面的锁紧螺母即可完成拆装，无需拆解整个支腿结构。定位针尖的伸出长度可通过支腿末端的旋钮调节，适配不同厚度的绘图纸、绘图板使用场景，避免针尖伸出过长扎透绘图板，或是伸出过短无法有效固定圆心的问题。整体结构的配重经过合理分配，转轴位置的重量略大于两支腿末端，握持绘图时重心靠近手部位置，长时间操作不易产生疲劳感，所有金属结构件的表面都做了防锈处理，在日常存放环境下不会出现锈蚀污染图纸的问题。
