立式铣钻数控加工设备结构设计

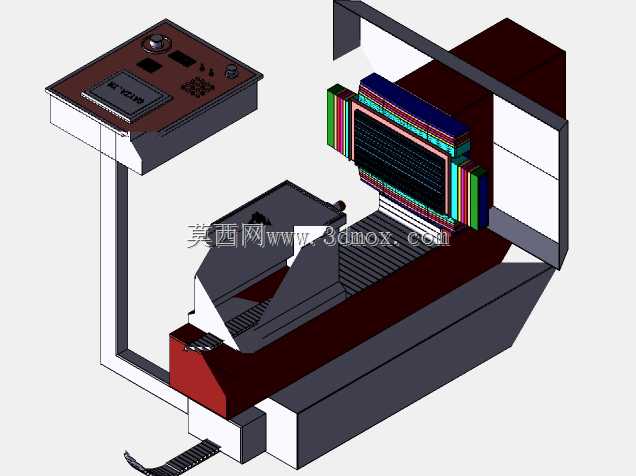

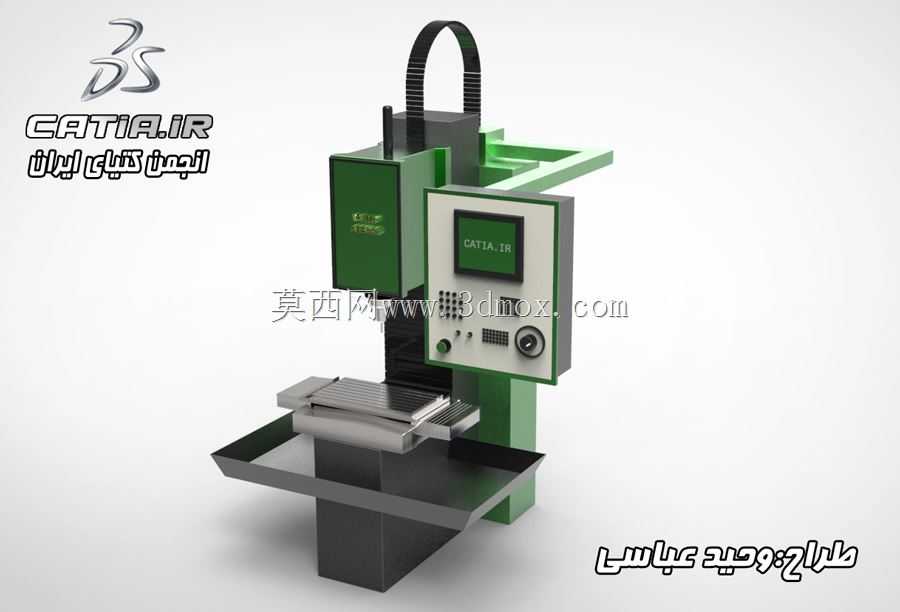

这款立式铣钻数控加工设备的三维结构，完全围绕中小批量金属零件的铣削、钻削、铰孔、攻丝复合加工场景搭建，适配模具加工车间、五金零件加工厂、职业院校实训基地的常规加工需求，可覆盖普通碳钢、铝合金、工程塑料等常见工件材料的平面铣削、型腔加工、孔系加工工序，无需多次装夹即可完成单工件的多工序加工，能有效减少工件周转的装夹误差，提升小型复杂零件的加工精度一致性。从结构布局来看，模型采用C型立式床身结构，床身底部为整体式铸铁基座，预留了四个地脚螺栓安装孔位，安装边界需保证周边预留不小于800mm的操作与维护空间，基座上方承接十字滑台工作台，工作台面设置标准T型槽用于装夹夹具与工件，X、Y向进给导轨采用线性导轨搭配滚珠丝杠的传动结构，保证进给运动的平稳性与定位精度。Z轴主轴箱安装在立式立柱导轨上，主轴单元集成了刀具装夹机构，可适配标准BT30刀柄的铣刀、钻头等切削刀具，主轴转速覆盖常规铣钻加工的转速区间，可根据不同加工工序匹配对应的切削参数。设备正面设置操作面板区域，集成了显示屏、操作按键与调节旋钮，操作人员可站在设备正前方完成程序输入、参数调整、加工启停等全部操作，操作面板的安装高度符合人体工程学设计，避免长时间操作的疲劳感。主轴箱上方设置拖链结构，用于收纳Z轴运动的线缆与管路，避免进给运动过程中线缆出现拉扯、磨损问题。设备外围设置了挡屑护罩结构，加工过程中可阻挡切削液与铁屑飞溅，护罩采用可拆卸式设计，方便日常清理铁屑与设备维护。设计过程中充分考虑了各运动部件的行程干涉问题，X、Y、Z轴的行程范围匹配工作台的装夹尺寸，保证在全行程范围内不会出现主轴与工作台、护罩的碰撞，同时各传动部件的安装位置预留了足够的装配与检修空间，比如丝杠螺母座的安装位置预留了扳手操作空间，主轴电机的安装位置预留了散热间隙，电气柜的布局在设备侧后方，与加工区域完全隔离，避免切削液、铁屑进入电气部件造成故障。从安装适配性来看，设备整体占地面积较小，不需要特殊的地基处理，普通硬化车间地面即可完成安装固定，外接气源、电源接口统一设置在设备后侧下方，方便车间管线排布对接。
