方丝线材矫直切断一体化加工设备

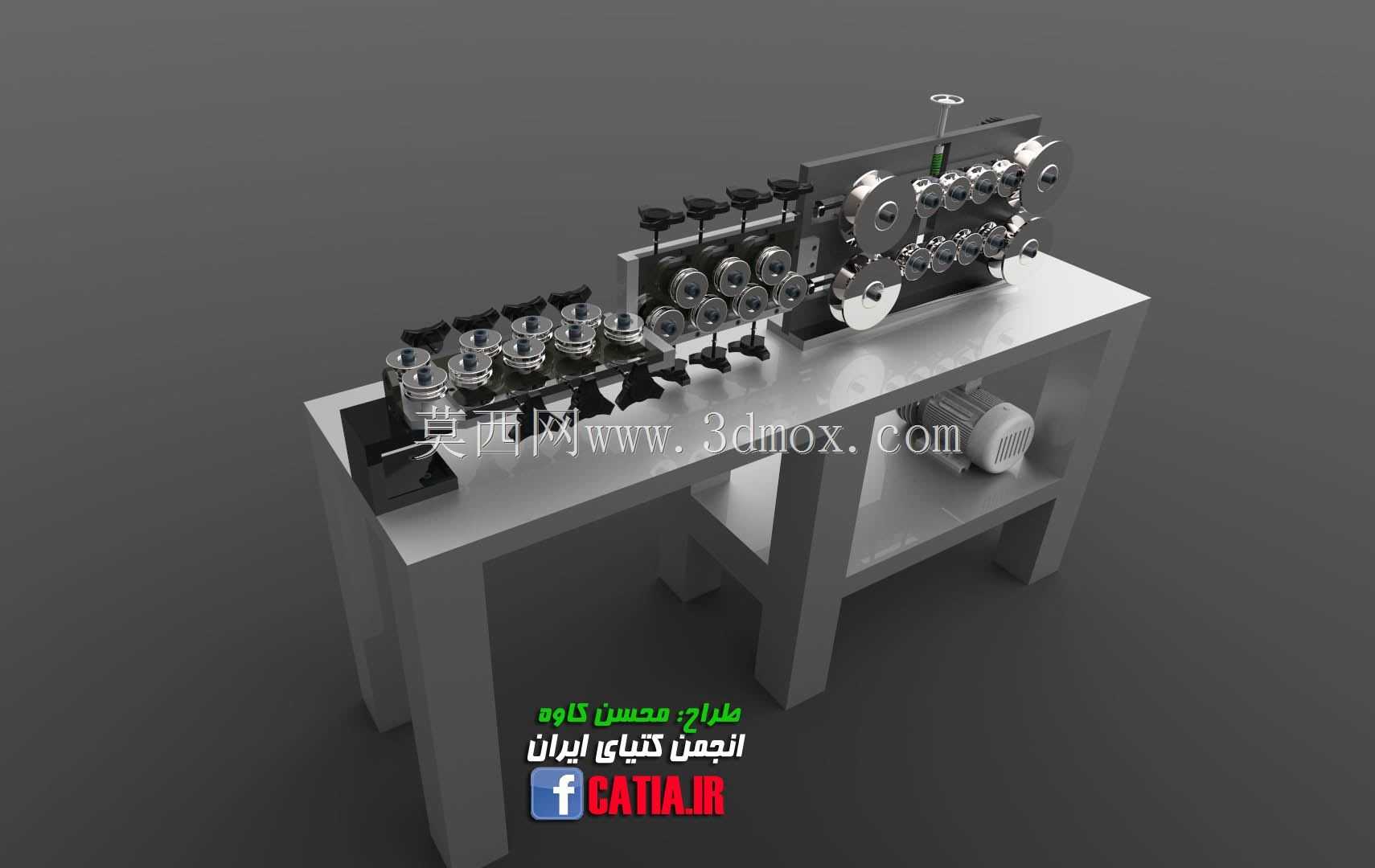

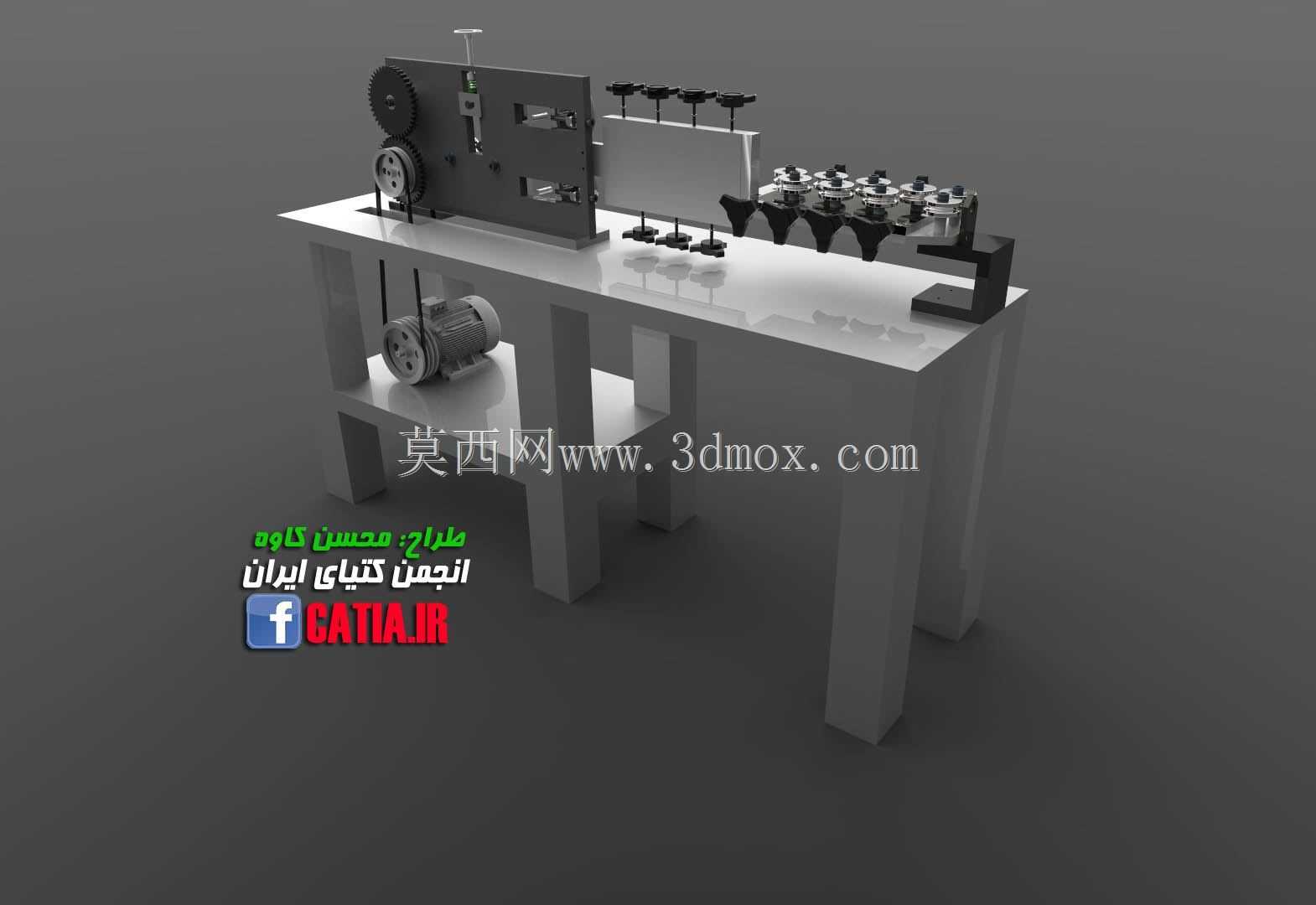

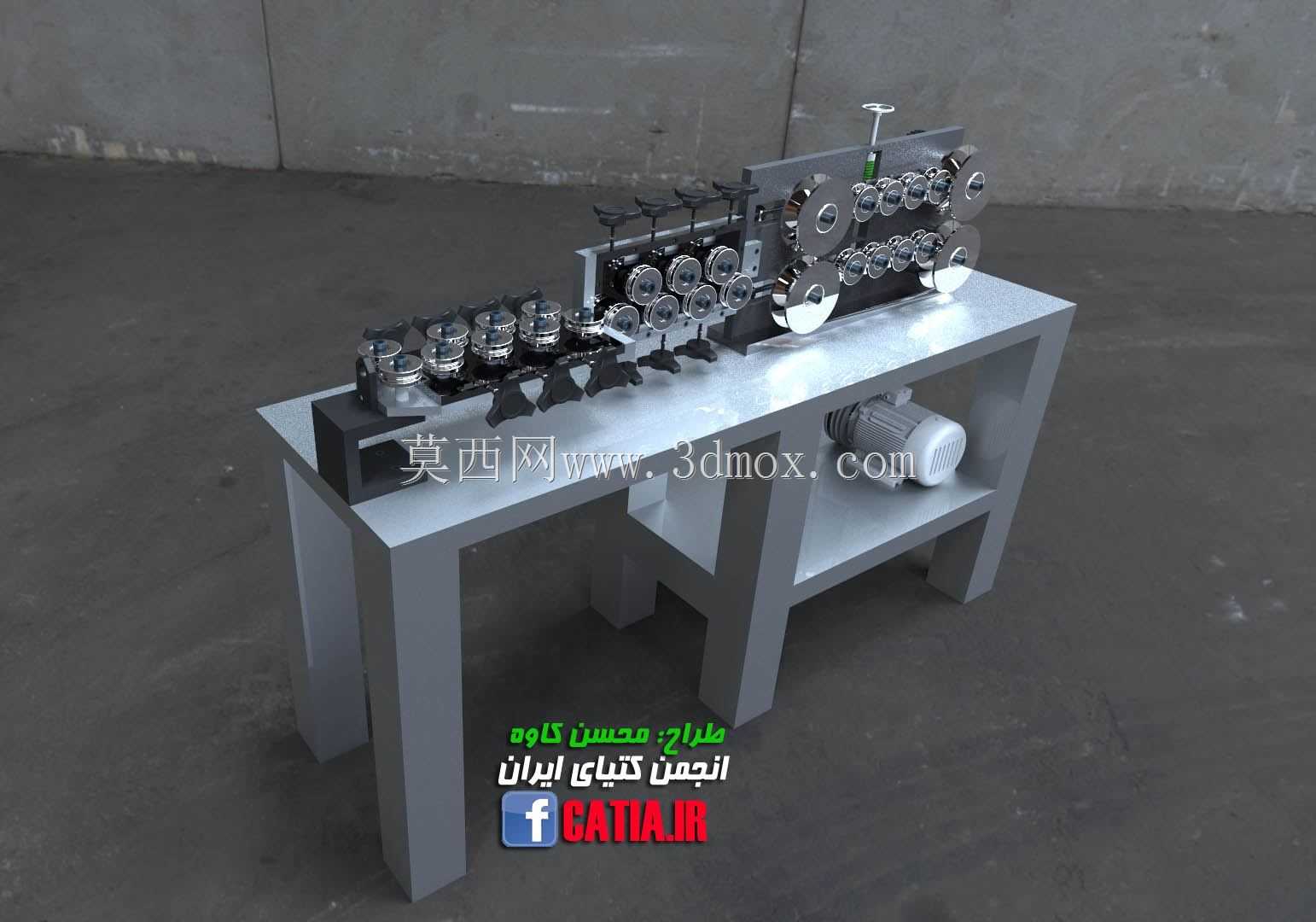

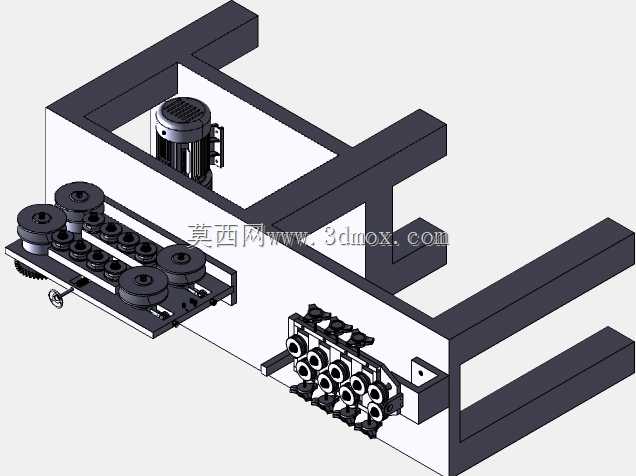

这款设备主要面向金属线材深加工产线的前置调直切断工序，常见于五金制品、丝网加工、紧固件预制、金属线材配送等场景，用来解决成卷方丝来料弯曲形变、无法直接进入后续冲压、折弯、裁切工序的问题。从结构布局来看，设备整体集成在一体式焊接机架台面上，机架下部预留了动力组件安装腔，侧边设置置物层可放置检修工具与易耗配件，整体安装占地紧凑，不需要额外做复杂的地基固定，常规工业厂房的硬化地面即可放置调平使用。设备的核心作业单元分为前后两个功能段，前段为多组交错排布的矫直轮组，轮组采用上下、左右双向错位布置，针对方形线材的两个垂直平面分别做压合调直，每一组矫直轮都带有独立的压下量调节结构，可根据不同线径、不同材质的方丝调整压合深度，避免压痕过深损伤线材表面，或是压合量不足导致矫直后直线度不达标的问题。后段为切断执行单元，配合定长送料结构可实现设定长度的方丝精准切断，切断工位配套有导向套，避免线材进给过程中出现偏移，保证切口端面的平整度。设计过程中，矫直轮的排布间距经过反复校核，间距过大会导致短段线材的弯曲形变无法完全消除，间距过小则会增大线材进给的阻力，加剧轮组磨损，同时动力传递路径采用减速电机直连主送料辊的结构，减少中间传动环节的间隙，保证送料长度的一致性。设备的进料端设置有导向喇叭口，方便成卷线材的初始穿引，出料端配套有导料槽，切断后的成品线材可顺着导料槽滑落到集料容器中，不需要人工额外接料。从安装边界来看，设备台面高度适配常规工业作业的操作高度，两侧预留的操作空间足够操作人员完成轮组调节、穿料、日常检修等操作，设备的电气控制元件集中布置在机架侧方的防护区域，避免加工过程中的金属碎屑飞溅造成元件损坏，整体结构没有外露的尖锐传动部件，符合常规工业设备的安全防护要求。实际使用中，这款设备可适配多种规格的方形金属线材，通过更换对应槽型的矫直轮、调整送料辊间隙与切断行程，即可快速切换加工规格，不需要对整体结构做大规模改动，适配中小批量多规格的线材加工需求，相比通用型圆丝矫直设备，针对方形线材的平面特性做了轮组型面的适配，矫直后方丝的平面度、直线度表现更优，不会出现扭转、翘边的问题，能有效减少后续工序的校形工作量。
