盘式直流电动机内部结构三维设计

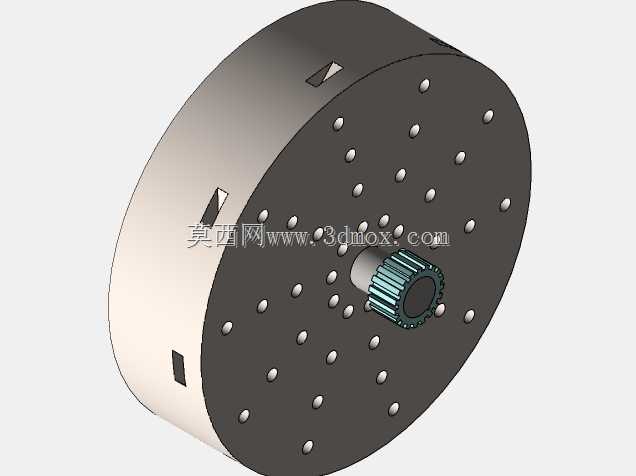

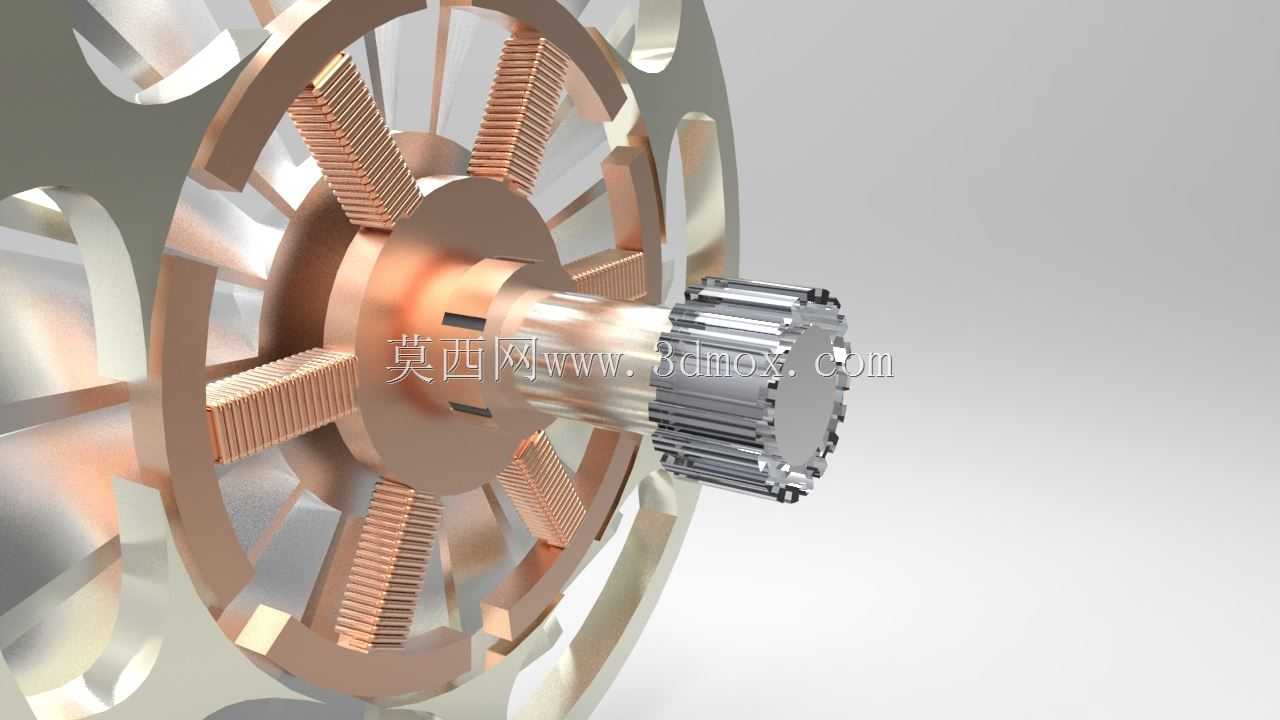

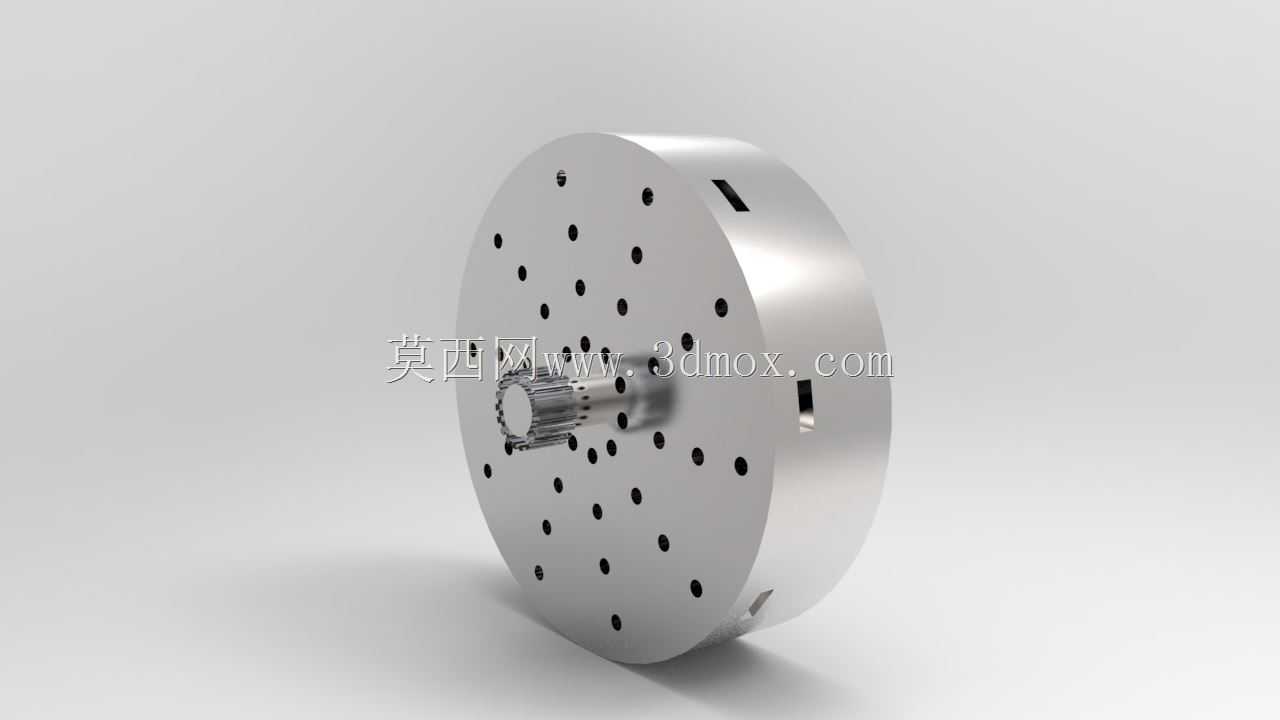

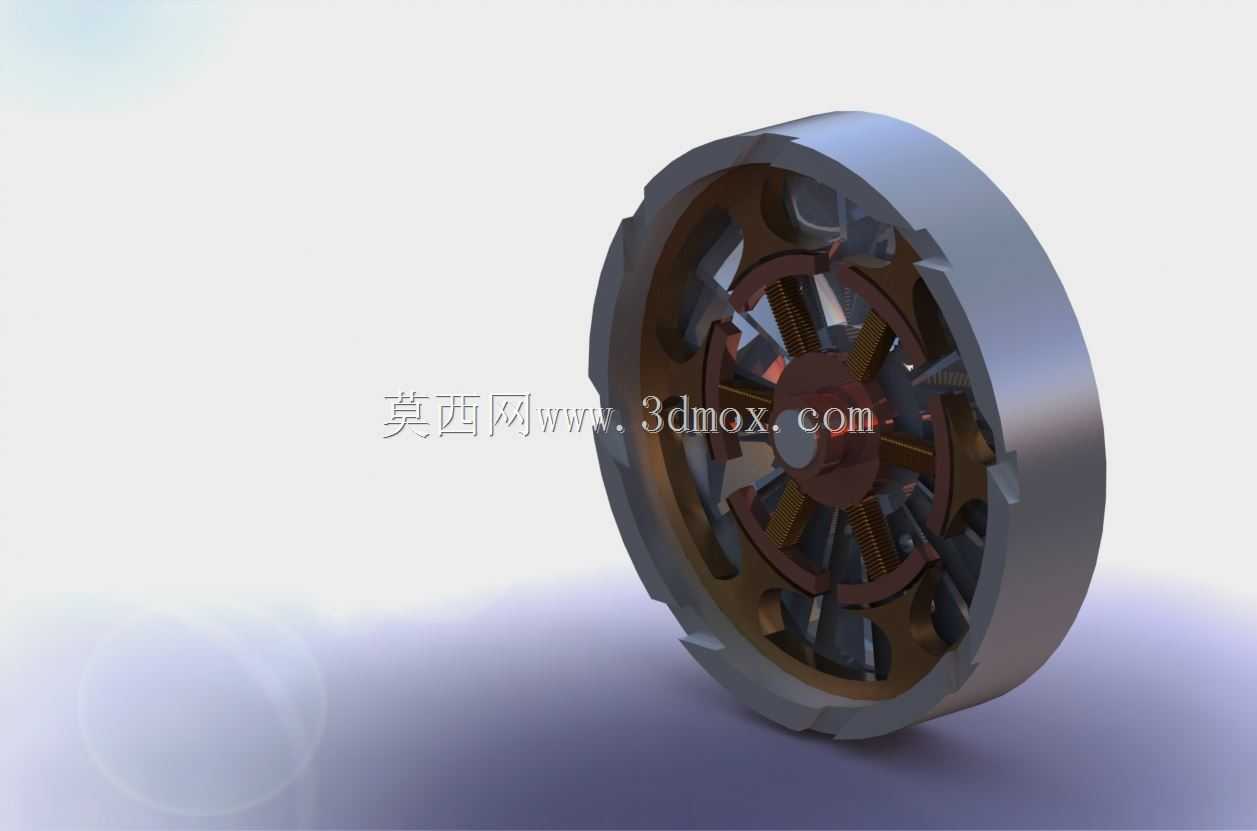

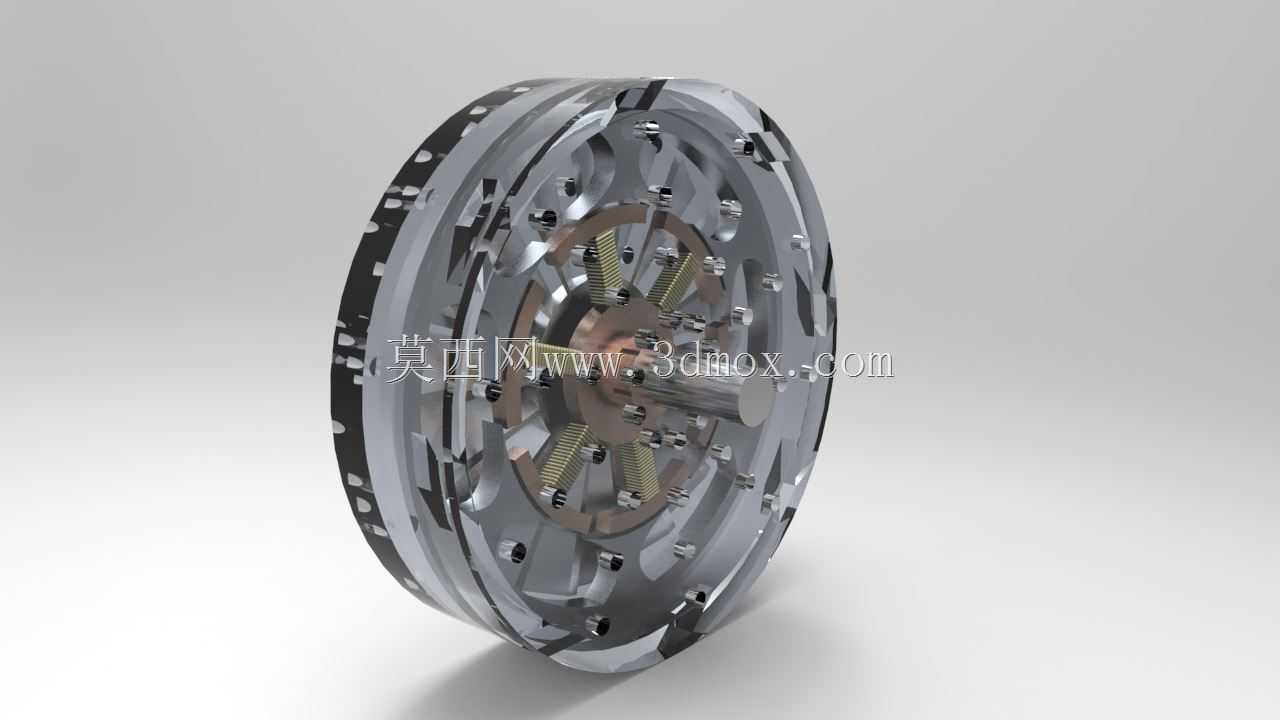

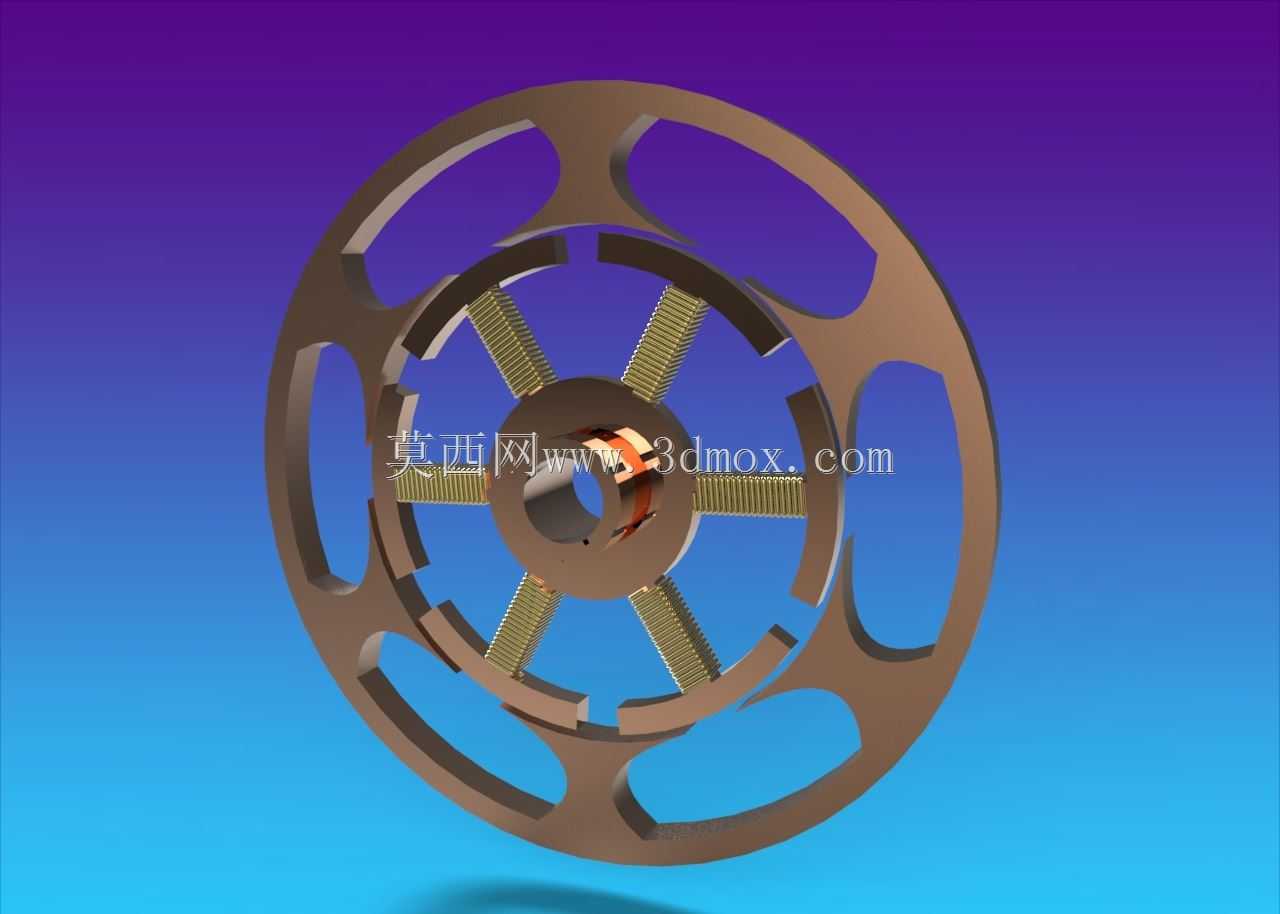

这款盘式结构的直流动力装置，常应用在对安装轴向空间有严格限制的设备场景中，比如小型自动化输送线的驱动端、便携工业机具的动力输出单元、精密回转工作台的驱动模块，相比传统圆柱式直流电机，它的轴向尺寸更紧凑，能在狭窄的安装空间内提供足够的输出扭矩，适配很多紧凑型设备的布局需求。从结构设计来看，该装置采用轴向磁通布局，定子绕组沿盘体周向均匀排布，转子组件集成了导磁冲片与换向结构，输出轴从盘体中心贯穿，两端预留了标准的轴承安装位，安装时可直接通过端盖的定位止口与设备基座配合，不需要额外设计复杂的转接支架，能有效减少装配环节的累计误差。设计过程中重点考虑了散热与结构强度的平衡，外壳采用镂空式的盘架结构，既可以在电机运转时引导气流带走绕组产生的热量，又能通过周向分布的加强筋保证整体结构的刚性，避免高速运转时盘体出现径向形变，影响气隙均匀度。安装边界上，该电机的径向尺寸适配常规的小型设备安装法兰，输出轴的轴伸长度、键槽尺寸都符合通用传动件的配合标准，可直接匹配同步带轮、联轴器等标准传动部件，不需要单独定制转接零件。功能特性方面，该结构的直流电机启动扭矩较大，调速范围宽，通过调整输入电压即可实现平滑的转速调节，能满足不同工况下的转速输出需求，内部的换向组件与电刷结构采用模块化设计，后期维护时可单独拆解更换易损件，不需要完全拆解整个电机本体，能降低现场维护的工作量。在实际选型应用时，需要注意安装面的平面度公差，避免端盖安装后出现受力变形导致轴承卡滞，同时要预留出接线端的走线空间，避免动力线缆与周边运动部件产生干涉，绕组的接线端设置在盘体的侧部，接线方向可根据安装场景调整，适配不同的走线布局需求。整体结构的各零件配合公差都经过合理设定，转子组件做了动平衡设计，高速运转时的振动量控制在合理范围内，能保证长时间运转的稳定性，适合应用在对动力装置体积、运转平稳性都有较高要求的工业场景中。
