1.5cv立式卧式法兰安装工业电动马达

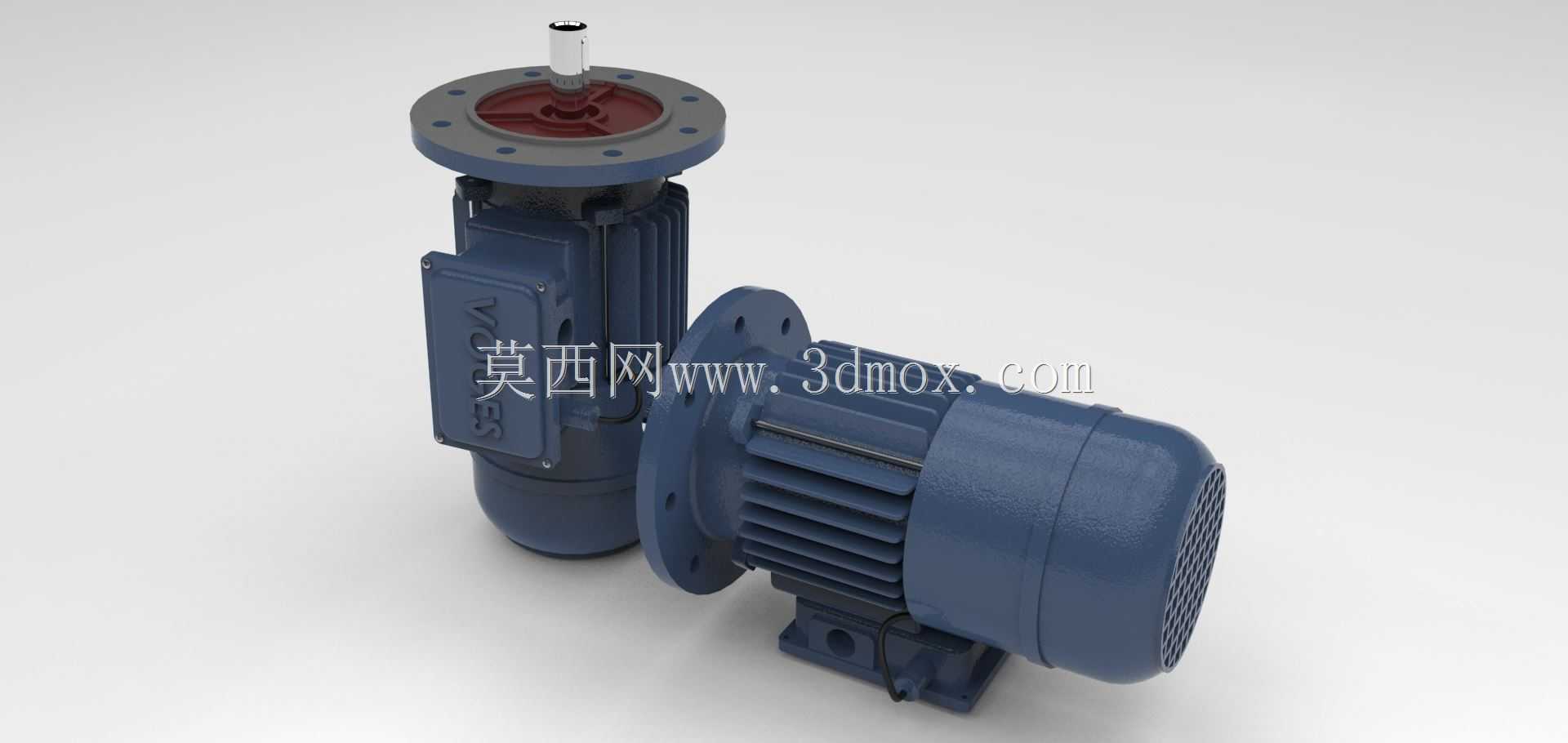

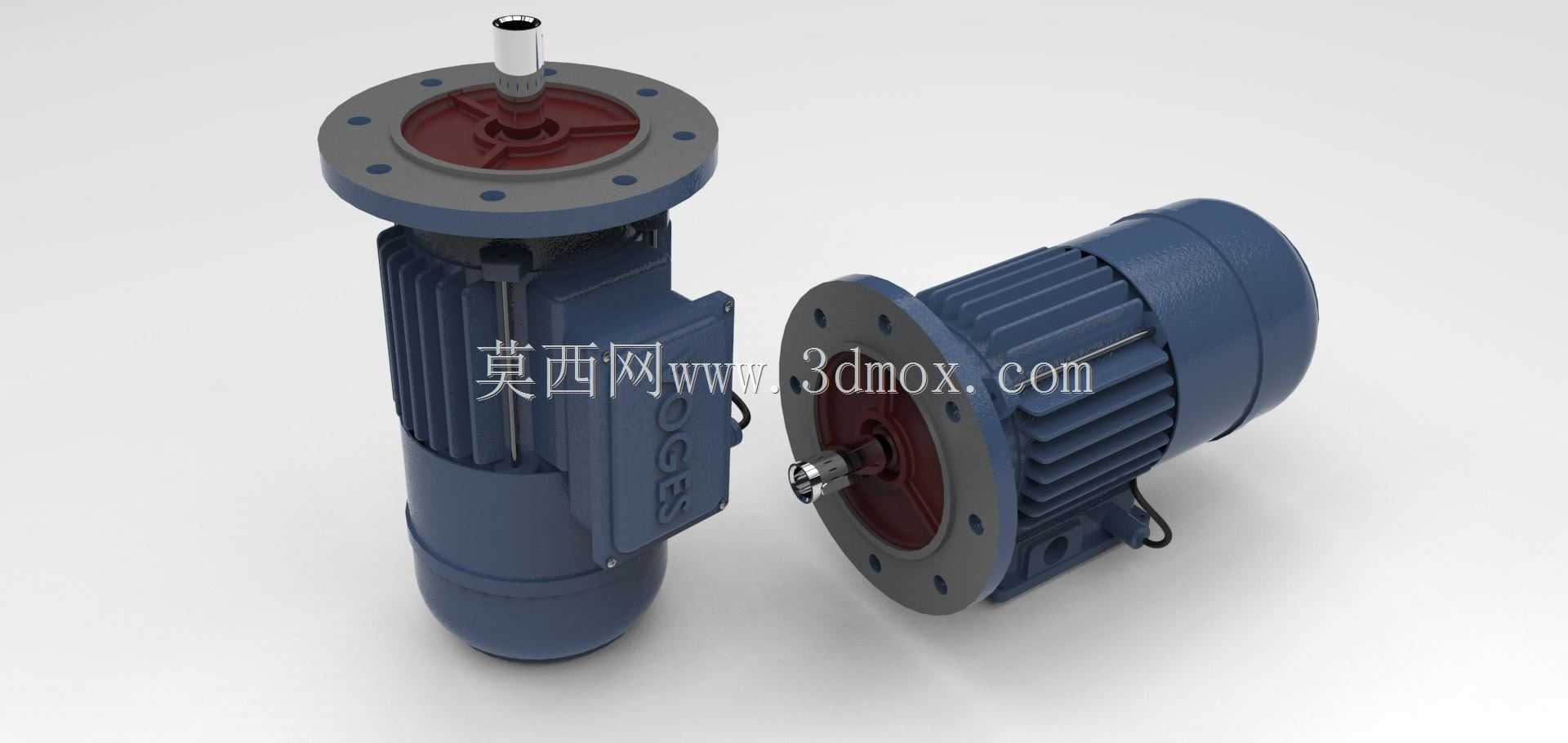

日常做非标设备动力选型时，这类1.5cv功率等级的低压电动马达覆盖场景极广，从轻工输送线的辊道驱动、小型机床的进给动力单元，到食品包装设备的主传动、农用小型机具的动力源，都能见到同规格产品的应用。做三维建模时首先要卡准安装边界，图中两款分别对应B5法兰立式安装与B3底脚卧式安装两种主流形式，立式款的法兰止口尺寸、安装孔分布圆直径直接决定了能否和减速箱、设备安装面板直接适配，建模时不能只做外观示意，要把法兰端面的止口凸台深度、安装孔的沉孔尺寸都还原到位，避免后续装配时出现干涉。卧式款的底脚安装孔中心距、轴中心高是核心安装参数，轴伸端的键槽尺寸、轴径公差要对应标准输出轴规格，方便后续搭配联轴器、带轮做动力输出。

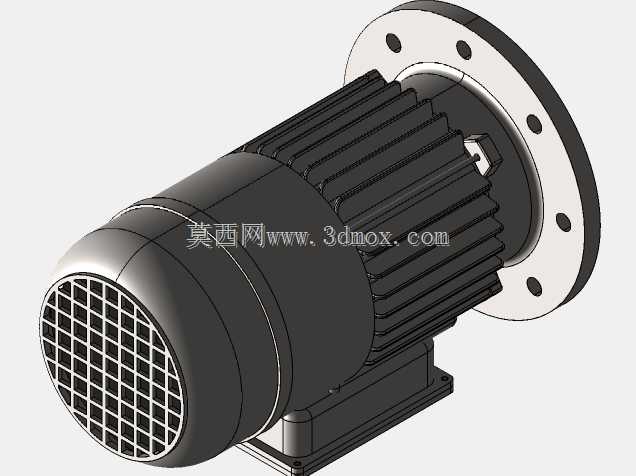

从功能特性来看，该规格马达额定转速1725rpm，适配220V供电场景，属于四极异步电机的常规转速区间，输出扭矩特性适配多数中低转速、恒定负载的传动场景，外壳的散热筋结构不是装饰特征，建模时要还原筋条的高度、间距与排布角度，实际生产中这些结构直接影响电机连续运行时的散热效率，接线盒的位置做了侧置设计，兼顾立式与卧式安装时的线缆走线空间，避免安装后线缆弯折半径不足。

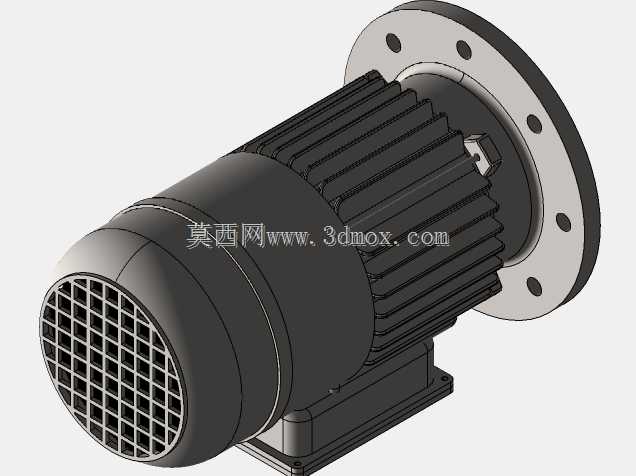

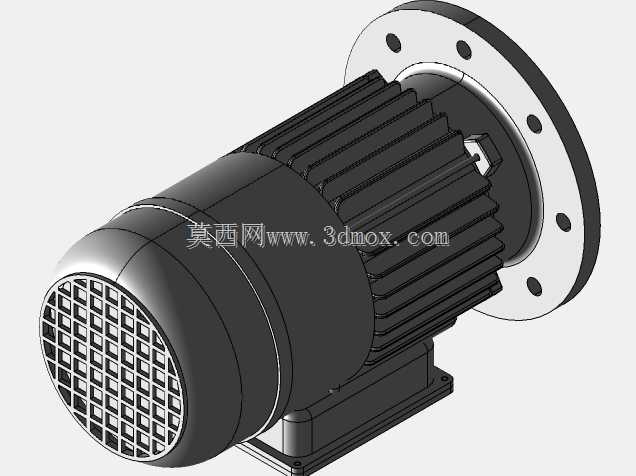

设计建模时要区分两款安装形式的结构差异，立式款的法兰端盖承担整机安装承重，端盖厚度、法兰与机壳的连接加强筋都要符合实际铸件的结构逻辑，不能做成等厚薄壁件；卧式款的底脚与机壳为一体铸造成型，底脚处的加强筋走向要匹配承重受力方向，避免实际生产时出现应力集中。端盖部分的轴承室位置要预留标准轴承的安装空间，虽然是外观加结构级的三维模型，但关键的装配止口、安装尺寸都要和实物样本对齐，方便结构工程师直接调用做设备布局，不用反复核对安装边界。风罩部分的通风孔排布也要还原真实结构，后端的风叶位置和风罩的间隙要符合实际装配要求，不能出现风叶蹭风罩的干涉问题。
