剪叉式升降支撑机构三维结构设计

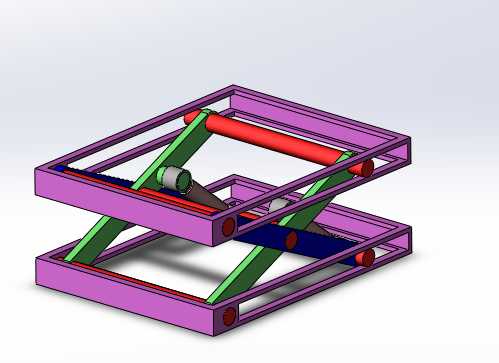

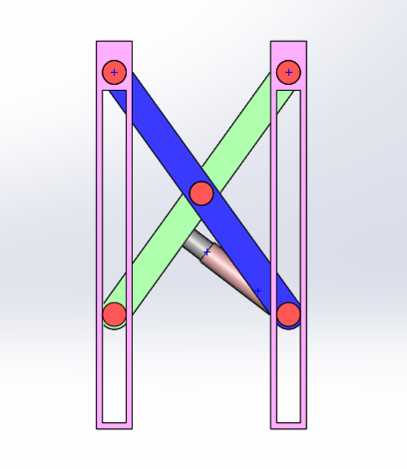

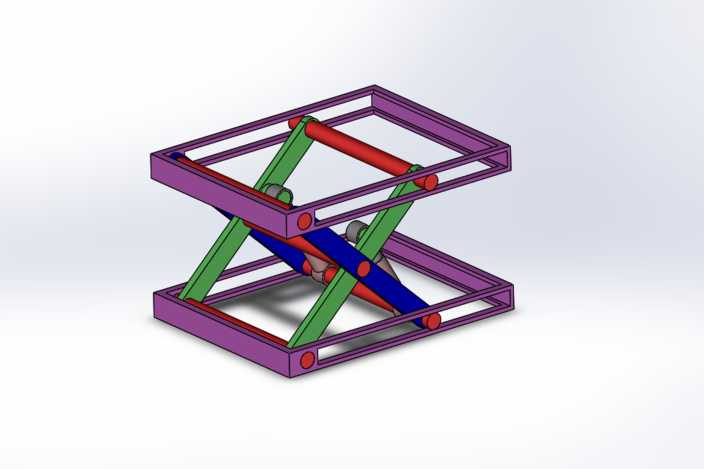

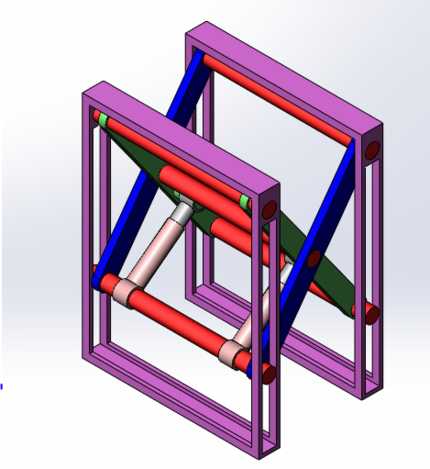

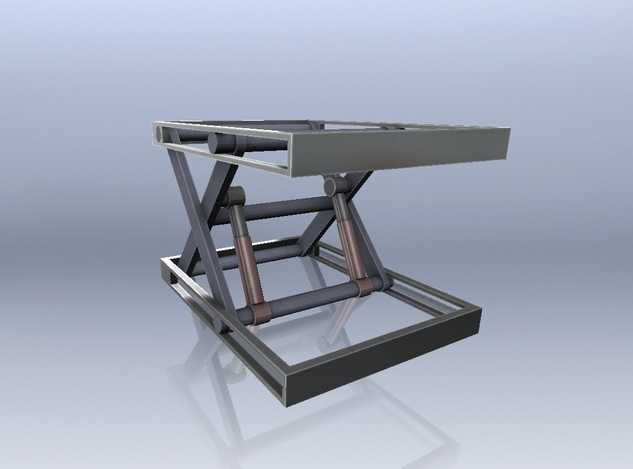

本作品为剪叉式升降支撑机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的参数化建模，再通过配合约束完成整体装配，确保各运动部件的活动自由度符合实际机械运动逻辑。模型整体由上下两层矩形承载框架、多组交叉铰接的剪叉臂、中间的驱动杆件以及铰接销轴组成，各零件的尺寸比例经过严谨校核，剪叉臂的铰接点位置经过反复调整，保证升降过程中上下框架始终保持水平平行，不会出现偏斜卡滞的问题。材质设置上，上下承载框架采用紫色金属漆材质模拟钢制喷塑的工业质感，剪叉臂分别设置绿色与蓝色的区分材质，既方便观察各杆件的运动轨迹，也清晰区分不同的受力杆件，中间的驱动杆件采用红色材质突出动力传递部件，铰接销轴采用金属原色还原标准紧固件的视觉效果，整体渲染采用柔和的工业白背景，搭配均匀的环境光照，清晰展现各部件的连接关系与结构细节。结构设计上，采用对称式双组剪叉臂布局，相比单组剪叉结构拥有更高的承载稳定性，交叉铰接的剪叉臂通过销轴实现转动连接，中间的驱动杆件沿水平方向布置，通过伸缩带动剪叉臂的夹角变化，从而实现上下框架的垂直升降动作，各杆件的连接处均预留了合理的装配间隙，既保证运动顺畅，也符合实际机械加工的公差要求。设计过程中重点考量了机构的运动行程与受力特性，通过调整剪叉臂的长度比例与铰接点位置，平衡了升降行程与整体结构强度的关系，避免出现升降过程中机构死点或者结构受力过载的问题，整体模型结构完整，运动逻辑清晰，可作为剪叉类升降设备的结构参考，也可用于机械原理教学演示使用，直观展示剪叉升降机构的工作原理与结构组成。
