适配72毫米轴的自行车盘式制动盘设计

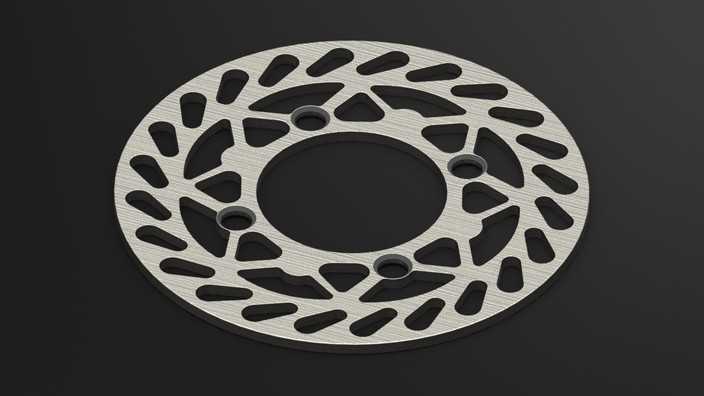

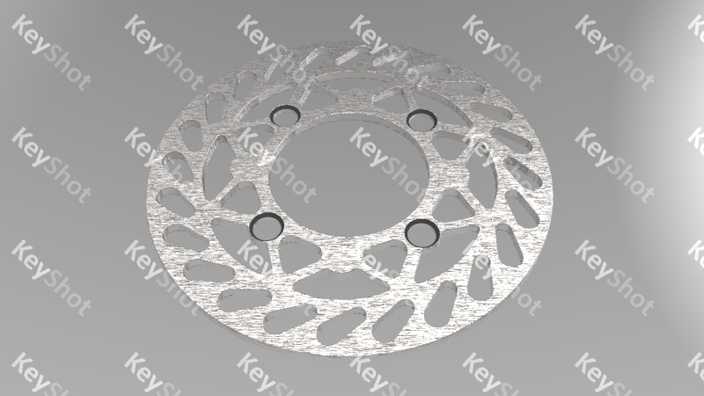

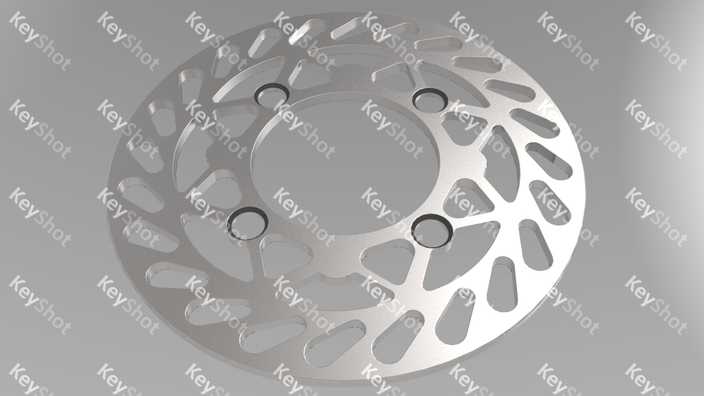

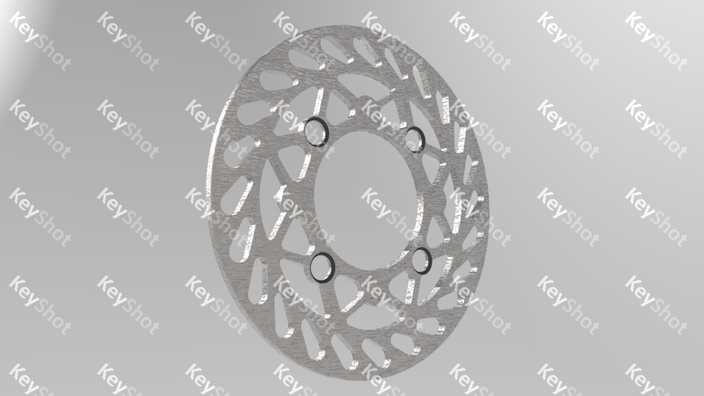

本作品为适配72毫米轴径的自行车盘式制动器制动盘三维模型，建模阶段以实际制动工况的尺寸需求为基准，先完成中心安装基准面的草图绘制，精准定位四个均匀分布的安装孔位，确保安装后与花鼓轴的同轴度误差控制在合理范围内，避免制动过程中出现偏磨抖动问题。盘面散热结构采用流线型镂空槽设计，建模时通过阵列、切除等特征操作，依次排布不同形态的镂空区域，既保证制动盘整体结构强度，又能在制动摩擦产生高温时，通过镂空槽形成空气对流通道快速带走热量，降低热衰减对制动性能的影响。渲染阶段采用金属钢材质参数设置，还原钢制制动盘的金属哑光质感，对盘面边缘做轻微倒角处理，避免尖锐棱边的应力集中问题，同时在渲染光影设置上突出镂空结构的通透感与盘面的金属肌理，清晰展现结构细节。结构设计上参考成熟碟刹产品的布局逻辑，中心安装区域做加厚处理，提升安装位的结构刚性，摩擦区域的盘面厚度均匀，保证与来令片接触时的贴合度，镂空槽的边缘做圆弧过渡，减少应力集中点，延长制动盘的使用寿命。设计过程中充分考虑自行车制动的使用场景，兼顾轻量化与散热需求，整体结构无冗余特征，每个镂空结构都经过受力合理性校验，确保在频繁制动的受力状态下不会出现结构变形，安装孔位的尺寸与间距符合常规自行车花鼓的安装标准，具备实际生产参考价值，可用于自行车制动系统的结构演示、改装设计参考以及相关教学场景使用。
