多腔型精密塑料注射成型模具结构

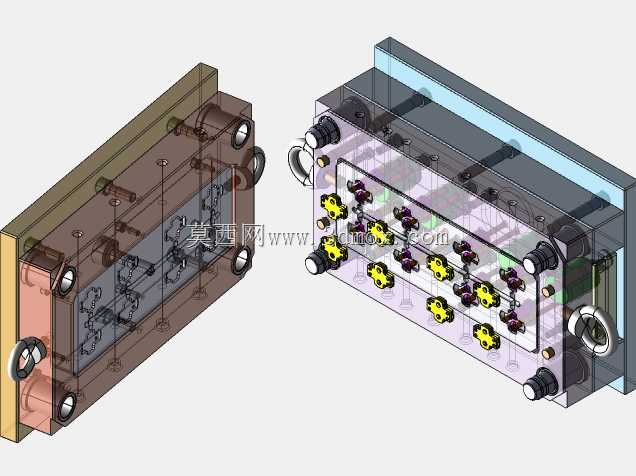

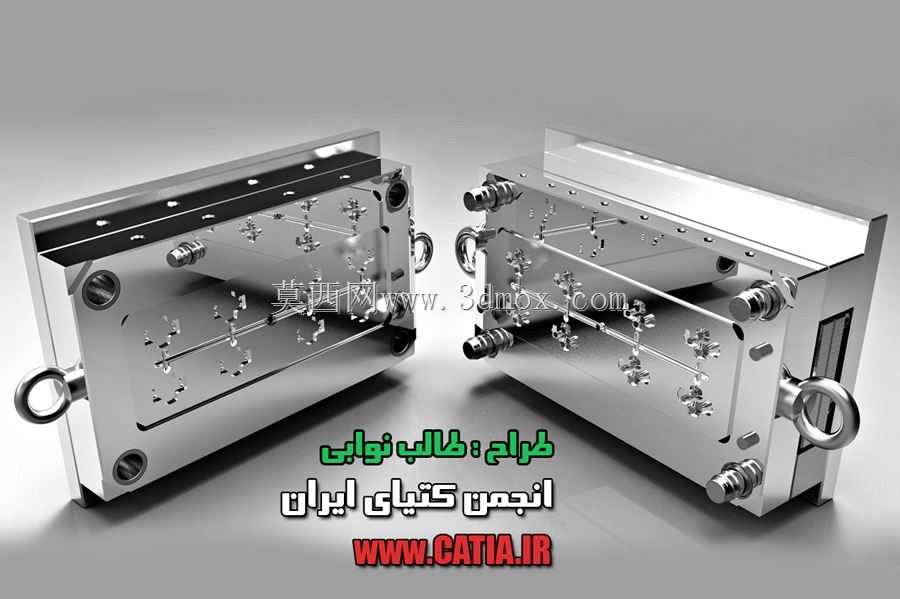

这套塑料注射成型模具采用一模多腔的对称排布结构，主要面向小型精密塑料制件的批量注塑生产场景，常见于消费电子小结构件、日用塑料配件、小型工业塑料零部件的量产环节，适配卧式注塑机的安装工位，模架整体采用标准模胚改制，上下模合模后形成封闭的成型型腔，熔融塑料通过主流道进入分流道，再经点浇口均匀注入各个型腔，保证各腔制件的填充一致性，减少成型周期内的料流差导致的缺胶、飞边问题。模具两侧设置的吊环结构，是为了满足模架吊装、上机安装时的承重需求，吊环的安装位置经过重心核算，起吊时模架不会出现偏斜，避免合模面磕碰损伤。模具侧面排布的水嘴接口，对应内部的冷却回路，回路采用随形排布的钻孔水路，贴近型腔壁面设置，能够在注塑保压完成后快速带走型腔内的热量，缩短制件冷却定型时间，提升整体生产节拍，同时避免制件因冷却不均出现翘曲、缩痕缺陷。上下模的导向依靠导柱导套配合实现，导柱设置在动模侧，导套嵌入定模模板，合模时导柱先进入导套完成定位，保证型腔与型芯的同轴度，避免合模错位导致的制件壁厚不均问题。模具的脱模机构设置在动模侧，开模后顶针板带动顶杆将冷却定型的制件从型芯上平稳顶出，顶杆的排布位置避开制件的外观面，防止顶出痕迹影响制件表面质量。整套模具的分型面设置在制件的最大轮廓处，合模时分型面紧密贴合，防止注塑过程中出现溢料飞边，同时分型面周边设置了排气槽，能够在填充过程中将型腔内的空气顺利排出，避免制件内部出现气泡、烧焦等成型缺陷。在建模过程中，所有模板的安装孔、螺丝过孔、销钉孔都按照标准件尺寸参数绘制，加工时可直接调取孔位参数进行数控编程，减少二次测绘的工作量，模架的闭合高度、开模行程都匹配常规吨位注塑机的参数范围，上机时无需额外加装转接板，安装边界适配性强，能够直接对接生产现场的设备调试需求。
