盖帽双顶出注塑模具结构设计

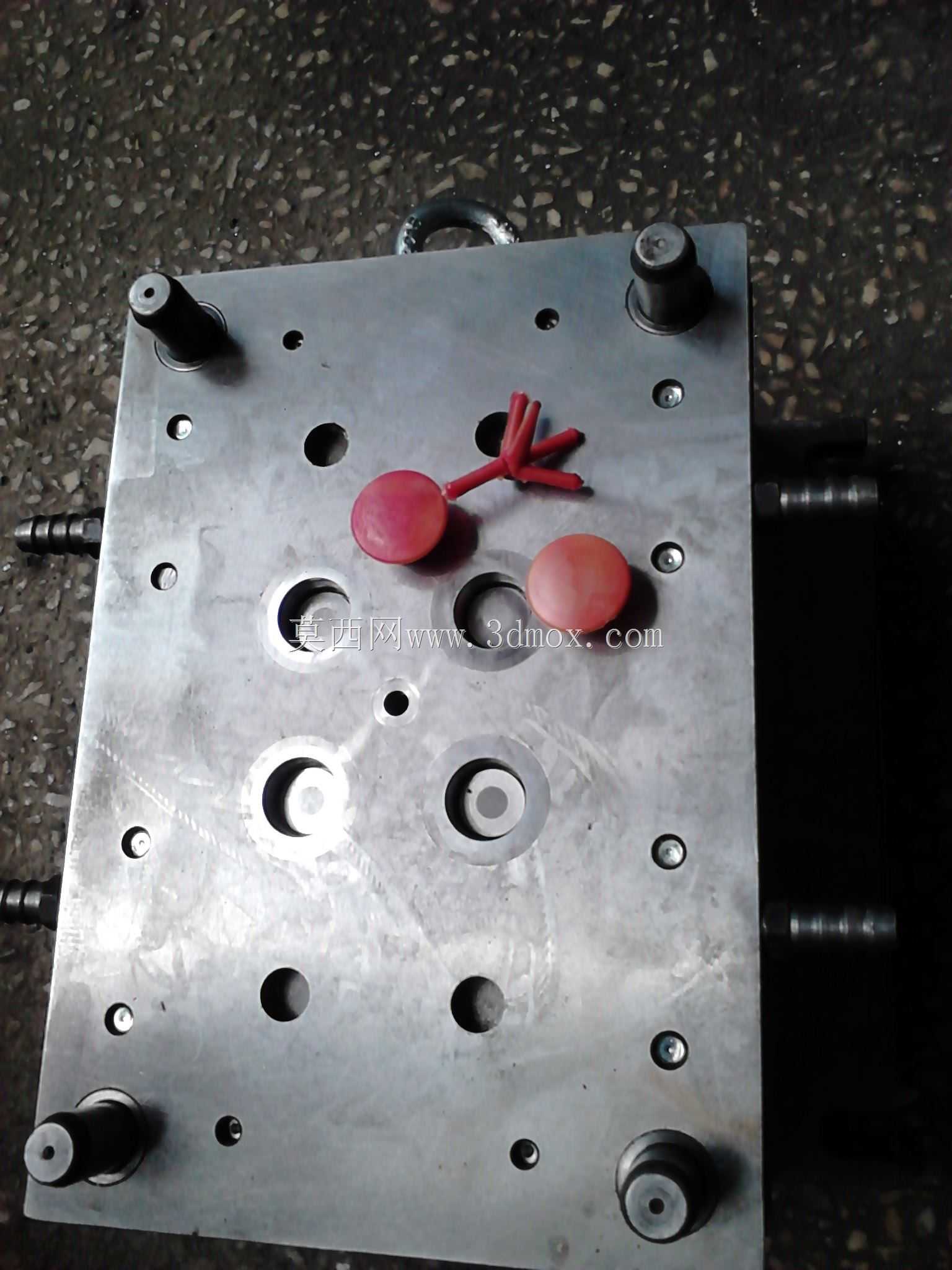

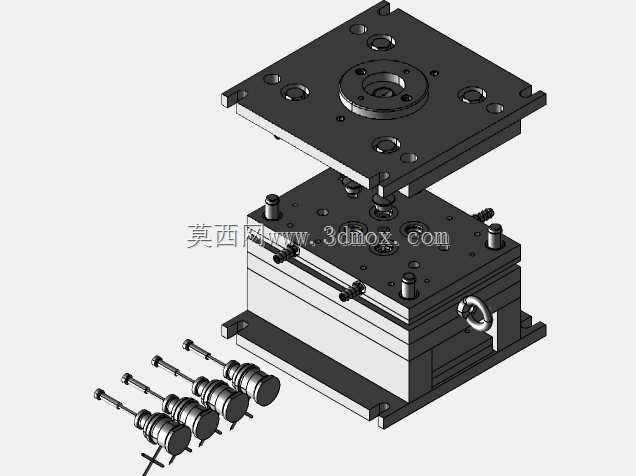

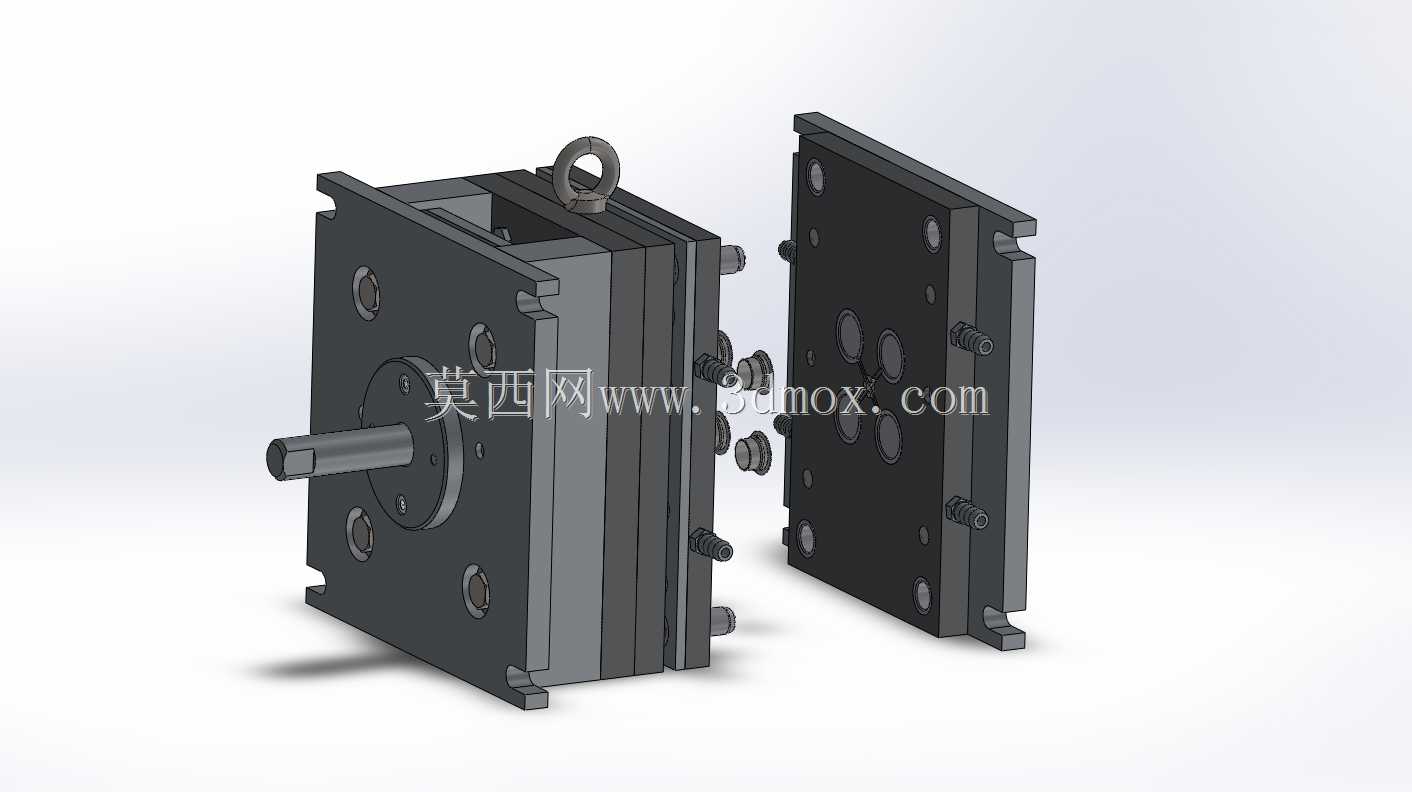

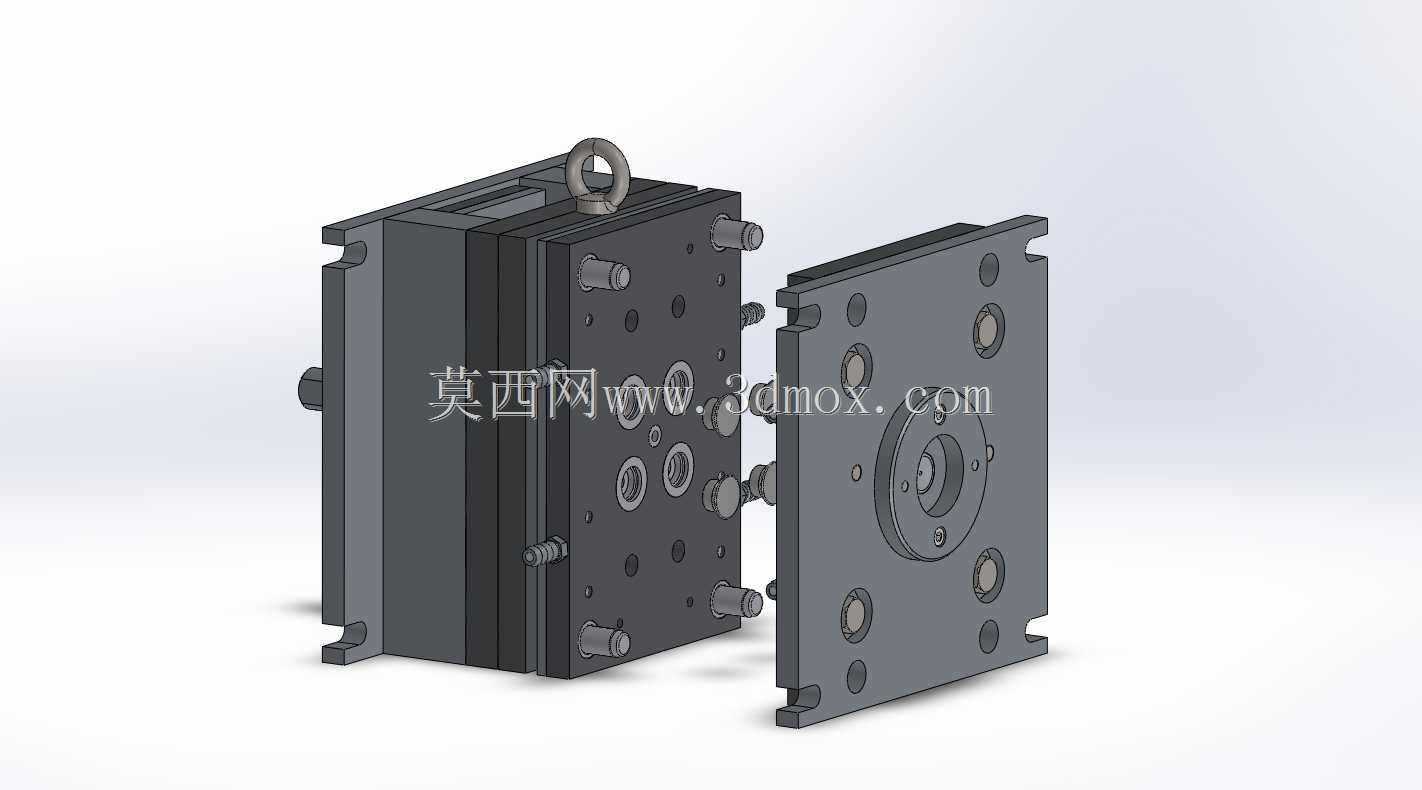

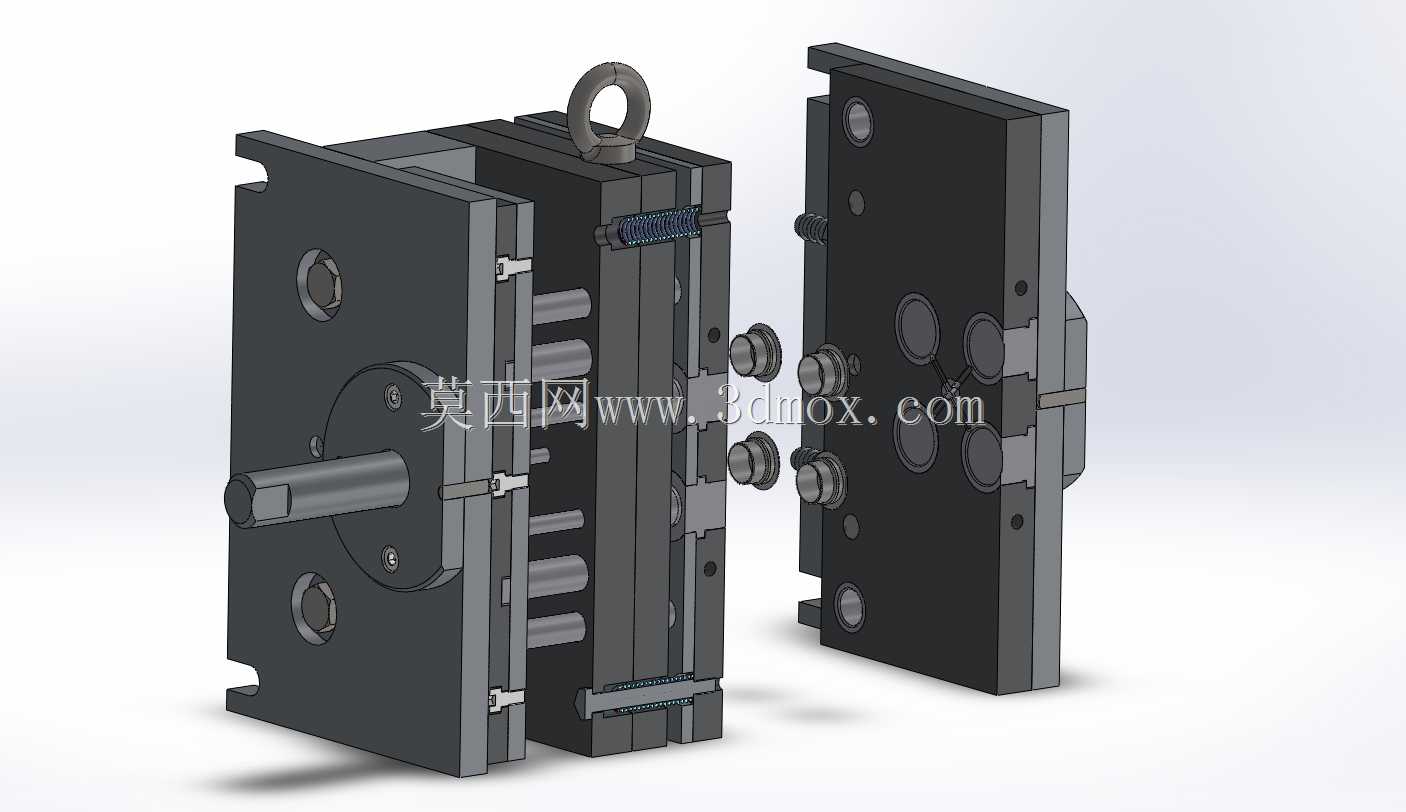

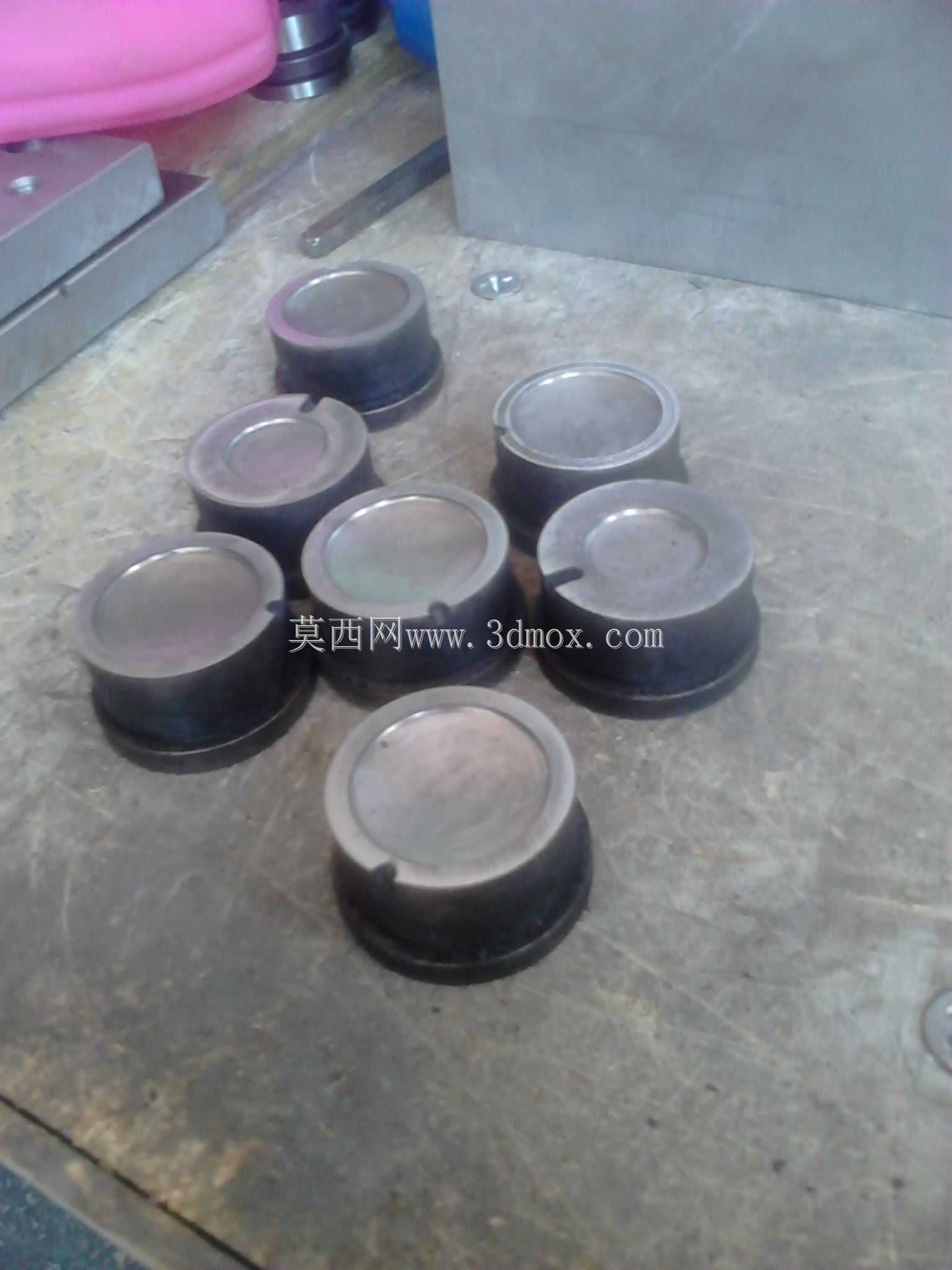

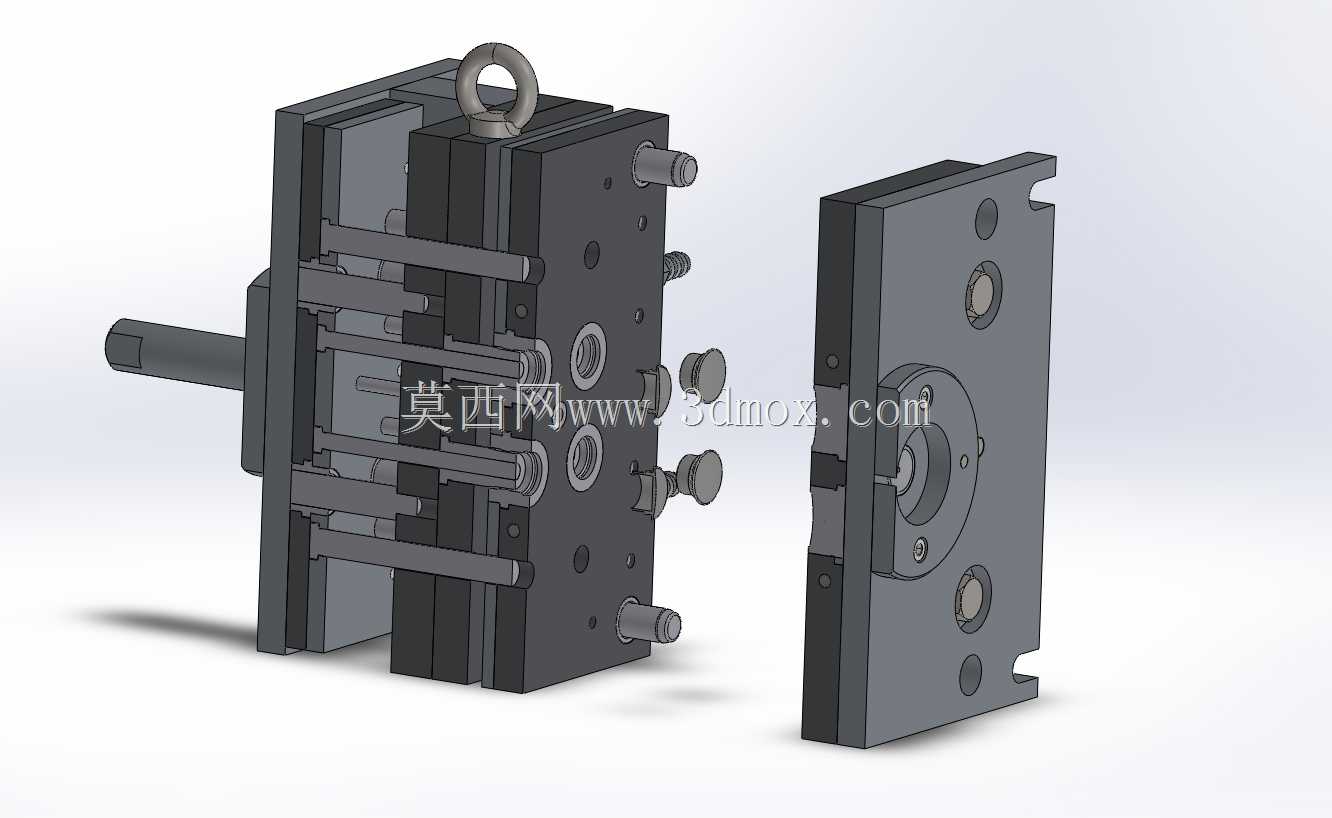

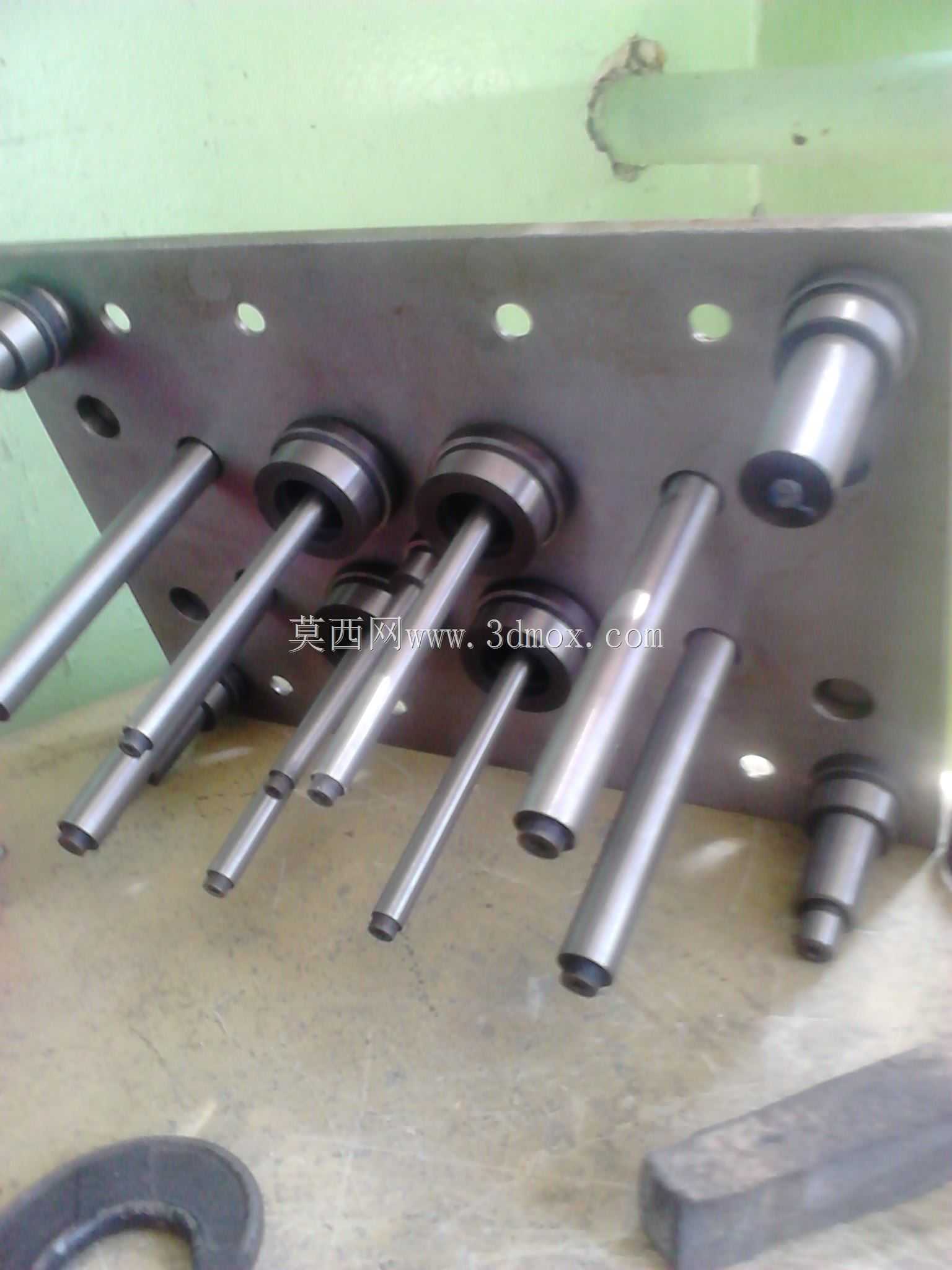

这套双顶出结构的盖帽成型模具，主要面向投影仪灯罩、设备端盖类带深腔薄壁特征的塑胶件量产场景，在消费电子外壳、小型光学组件配套注塑生产线上适配性极强，能适配常见卧式注塑机的装模规格，解决传统单顶出结构脱模时深腔件易粘定模、顶出变形的痛点。从结构布局来看，模具采用分体式模架设计，定模侧集成型腔成型面与流道结构，动模侧布置双组顶出板与复位组件，开模过程中首先靠弹簧驱动的第一组顶出机构带动拉料杆将流道凝料与制品从定模型腔带出，预留出足够的零件变形避让空腔，避免开模瞬间制品抱紧型腔导致的表面拉伤、边角缺料问题，待开模行程达到设定阈值后，第二组顶出板带动顶杆同步作用于制品的内圈贴合面与外圈边缘，双点位同步施力将制品平稳从动模型芯上脱出，整个顶出行程的受力点均匀分布在制品的刚性支撑区域，不会在薄壁盖帽的透光面、装配配合面留下顶白、顶穿的缺陷。设计阶段针对盖帽类零件的成型收缩率做了针对性的型芯拔模斜度调整，所有成型面的粗糙度要求匹配光学类塑胶件的外观标准，模架上的导柱导套采用加长型配合结构，合模时的定位精度能控制在0.02mm以内，避免长期量产过程中出现型腔错位导致的制品飞边问题。模具侧面布置的多组调节螺栓可针对不同批次原料的收缩特性微调顶出行程与弹簧预紧力，吊环结构的位置经过重心校核，吊装装模时能保持模架平衡，不会出现倾斜磕碰导柱的情况。整套结构的冷却水路沿型腔、型芯的成型面均匀环绕布置，水路间距与成型面的距离控制在合理范围，能保证制品冷却均匀，减少成型后的内应力变形，适配PP、ABS、PC等常用透明与非透明塑胶原料的注塑工艺要求，在连续量产工况下的脱模稳定性远优于传统单顶出结构，能大幅降低生产过程中的废品率，减少人工清理粘模故障的停机时间。
