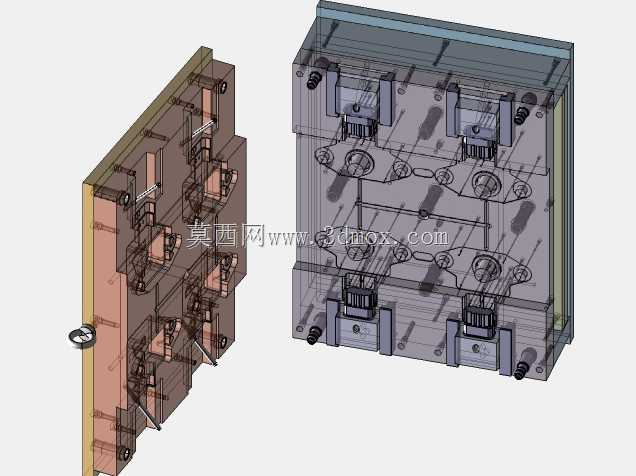

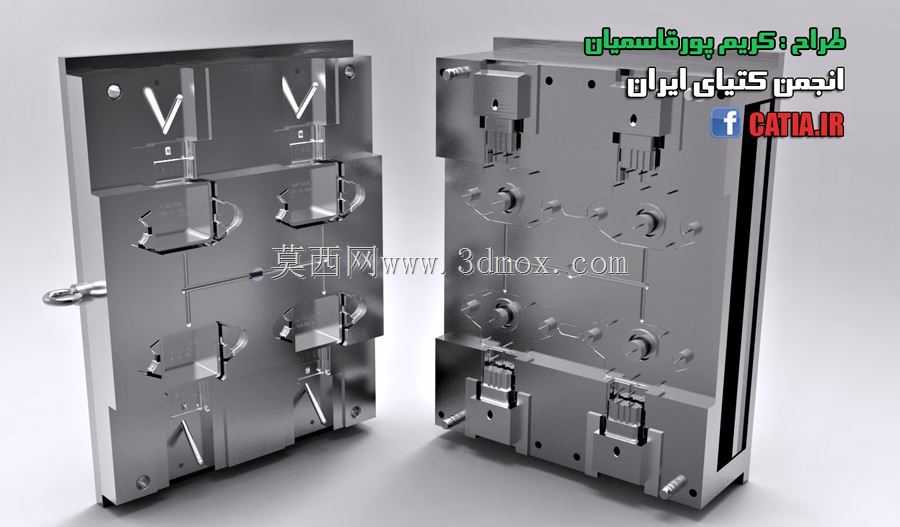

多腔精密塑料注射模具结构设计

这套塑料注射成型模具面向批量塑胶件生产场景设计，主要适配卧式注塑机的安装接口，定动模两侧的导向定位结构采用精密导柱导套配合，合模过程中可实现微米级的对位精度，避免成型过程中出现飞边、错位等常见缺陷。模具采用一模多腔的布局设计，单模次可成型多个同规格塑胶零件，能大幅提升批量生产的效率，降低单件产品的成型能耗与人工分摊成本。从结构布局来看，浇注系统采用平衡式流道设计，可保证熔融塑胶在注射过程中同步填充各个型腔，让每个模腔的填充压力、保压时长保持一致，避免不同型腔成型的零件出现收缩率差异、尺寸超差的问题。冷却回路沿型腔、型芯周边均匀排布，回路走向避开了顶针、螺丝等安装位，可保证成型过程中模温均匀分布，缩短零件冷却定型的时长，同时减少零件因冷却不均产生的翘曲变形。顶出机构采用复合顶出设计，针对零件不同部位的包紧力分布设置顶出点位，顶出过程中受力均匀，可避免顶白、顶穿等成型不良问题，同时保证零件顺利脱落，适配自动化取件的生产节拍。模具的成型零件采用镶拼式结构设计，易磨损的型腔、型芯部位单独制作镶件，长期生产出现磨损后可单独更换镶件，无需报废整套模架，能大幅降低模具的后期维护成本。安装边界上，模架的长宽尺寸适配常规吨位注塑机的拉杆间距，定位圈、浇口套尺寸符合通用注塑机的接口标准，吊装孔、锁模槽的位置符合生产现场的装夹规范，上机安装时无需额外改装即可快速适配。排气结构开设在型腔末端与熔接痕位置，可在注射过程中快速排出型腔内的空气，避免零件出现烧焦、缺胶、气泡等缺陷。整套模具的结构设计充分考虑了量产过程中的稳定性与维护便捷性，各部件的公差配合经过严谨校核，滑动部位预留了合理的配合间隙与润滑通道，可保证长期连续生产过程中动作顺畅，无卡滞、磨损过快等问题，适合消费电子、日用塑胶件等领域的批量零件生产使用。
