高密度聚乙烯盖帽注塑滑动模具结构

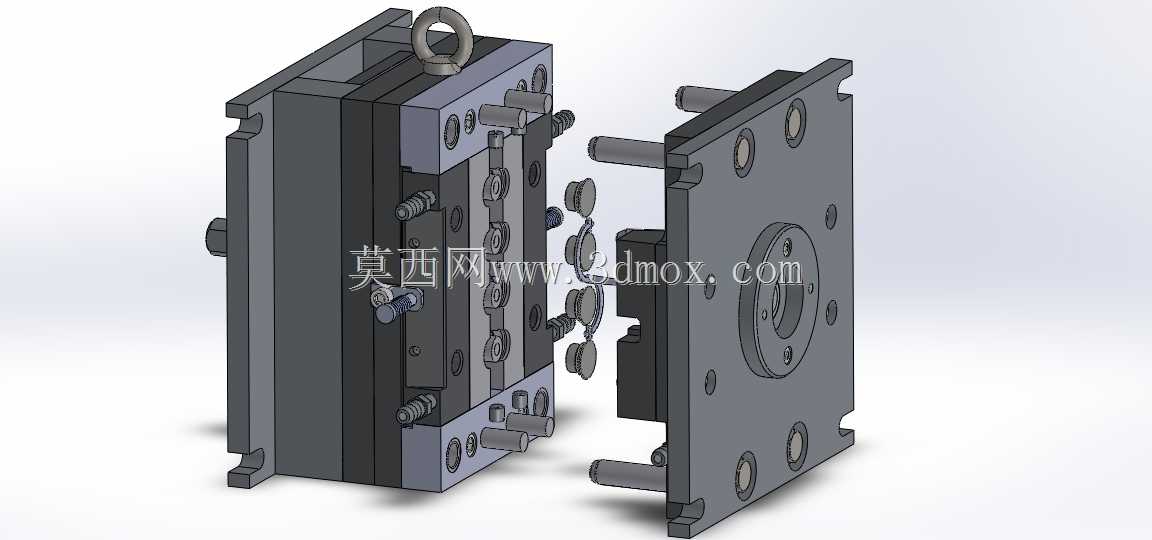

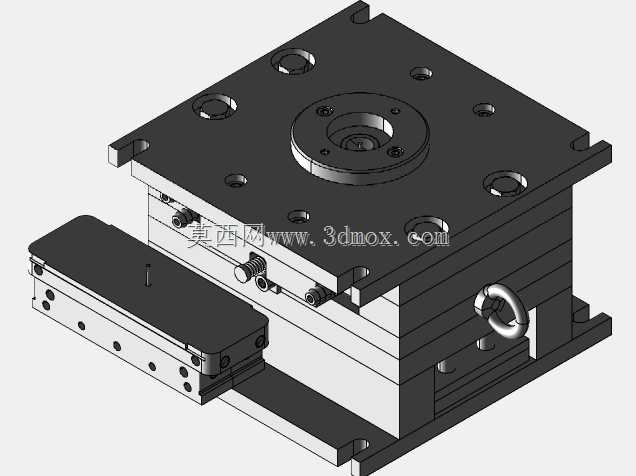

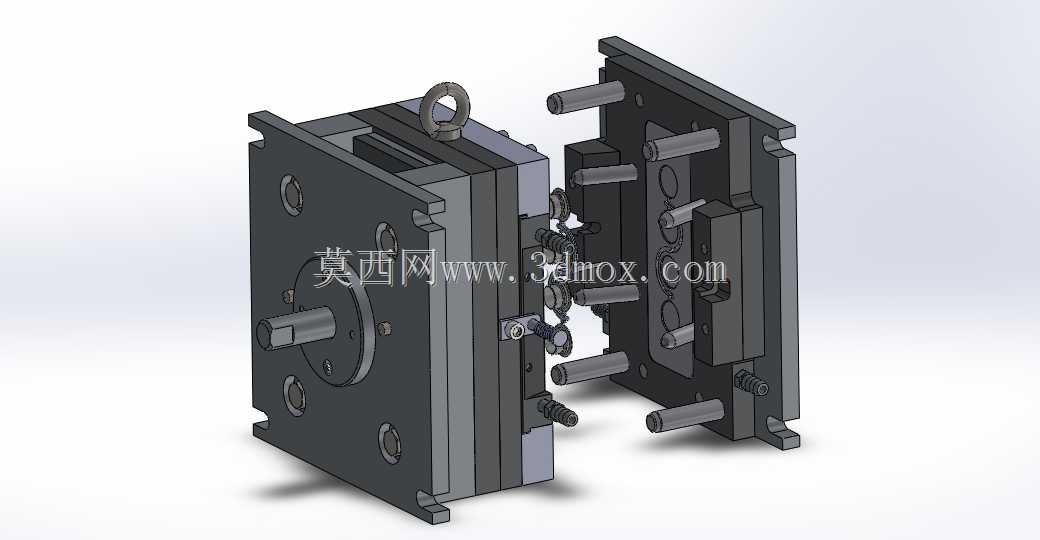

这套滑动模主要面向高密度聚乙烯材质盖帽类零件的批量注塑成型工序，在日用包装、化工容器密封配件的生产场景中应用广泛，适配卧式注塑机的安装工位，可直接完成聚乙烯熔融料的充型、冷却、开模顶出全流程作业。从结构设计逻辑来看，模具采用两板滑动开模结构，动定模之间设置多组精密导柱导套做开合模导向，避免长期往复运动出现错位啃模的问题，导柱沿模架周向均匀排布，配合面做了渗碳硬化处理，耐磨性能适配百万模次的生产需求。模架整体采用标准模胚改制，周侧设置的吊环结构适配车间行车吊装转运，安装时可直接通过模架周侧的压板槽固定在注塑机工作台面，无需额外加工定制安装孔位，适配多数常规吨位卧式注塑机的装模边界。成型部分针对高密度聚乙烯的收缩率特性做了型腔尺寸补偿，流道采用平衡式布局，可保证多腔进料时各型腔充型压力一致，避免出现盖帽零件缺胶、飞边、收缩凹陷的成型缺陷。滑动抽芯结构设置在动模侧，开模过程中随动模后退动作同步完成侧向抽芯，无需额外配置液压抽芯油缸，简化了模具配套的油路连接需求，降低生产现场的改造成本。冷却回路沿型腔、型芯周边均匀排布，回路接口设置在模架同一侧，方便生产时快速接通水油温控管路，保证成型过程中模温均匀，缩短零件冷却定型周期，提升单班生产效率。顶出机构采用顶杆+推板组合顶出方式，顶出力均匀分布在盖帽零件的非外观面，避免顶出过程中零件出现顶白、变形问题，保证成型后零件的外观质量与尺寸精度满足装配要求。整套模具的合模定位面做了精磨处理，合模间隙控制在成型工艺允许的飞边阈值以内，可适配高密度聚乙烯原料的高速注塑工艺参数，减少生产过程中的料边清理工作量。
