带式输送配套抛丸清理设备结构设计

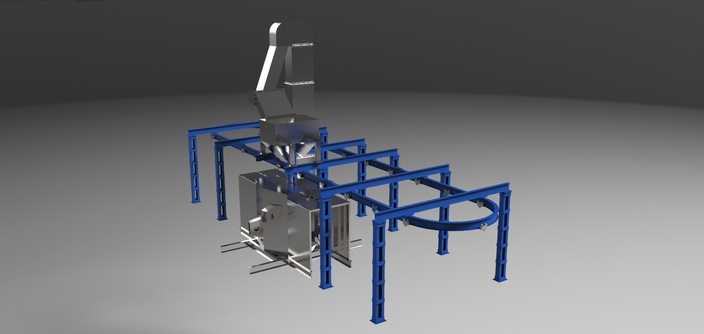

本套三维模型采用专业机械三维设计软件完成全参数化建模，整体围绕带式输送场景下的抛丸清理作业需求展开设计，建模过程严格遵循机械设计公差规范，对每一处结构细节都做了1:1等比例还原，未做过度简化处理，可直接用于结构验证、方案演示与生产参考。模型主体由蓝色型钢焊接机架、抛丸执行单元、物料承接腔体、弧形导向定位结构四大核心部分组成，机架部分采用标准工业型钢截面参数建模，通过横纵梁交错排布形成稳定的框架支撑结构，立柱底部预留安装固定位，可直接与车间地面或配套输送线基座完成对接，建模时对型钢的焊接拼接位置做了贴合处理，还原了真实焊接机架的结构特征。抛丸执行单元设置在机架上部的进料位置，采用金属磨砂材质渲染，还原了合金钢抛丸器壳体的厚重金属质感，单元内部预留弹丸输送通道与抛头安装位，可实现弹丸的高速抛射作业；下部的清理腔体采用密封式结构设计，腔体侧壁设置检修门与观察口结构，腔体入口与带式输送线的运行轨迹完全匹配，可保证待清理工件随输送带进入腔体时完成全表面的弹丸冲击清理，弧形导向结构设置在机架末端，用于配合输送带的回转轨迹，避免弹丸飞溅同时完成工件的输出导向。渲染阶段采用工业产品常用的影棚布光方案，机架部分赋予哑光蓝色工业漆材质，金属加工部件赋予拉丝不锈钢与磨砂铸钢材质，地面设置浅灰色哑光地面材质，通过柔和的环境光与主光源搭配，清晰呈现出各部件的结构层次与装配关系，无过曝或死黑区域。设计过程中充分考虑了设备与带式输送机的适配性，所有支撑结构的高度、腔体的开口尺寸都与常规带式输送线的参数匹配，无需大幅改造即可完成对接安装，同时兼顾了设备的维护便利性，检修门、易损件位置都预留了足够的操作空间，整体结构稳定可靠，符合表面清理设备的工业设计要求。
