无心磨配套同步皮带输送机构三维设计

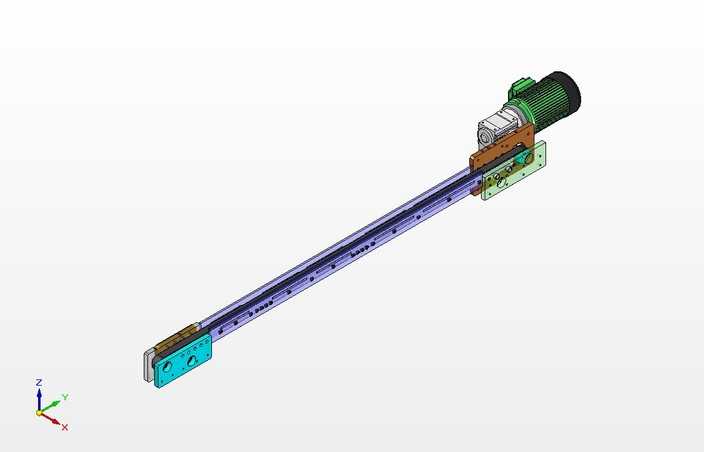

本模型为适配无心磨加工工序的同步皮带输送机构，采用三维参数化建模方式完成全结构搭建，建模过程中对各零部件的装配约束、运动干涉进行了反复校验，确保机构运动逻辑符合实际生产需求。模型整体采用长条形卧式布局，主体承载框架选用铝合金型材搭建，兼顾结构刚性与整体轻量化需求，型材表面做阳极氧化质感处理，还原工业铝件的哑光金属材质表现。驱动端集成减速电机组件，电机外壳做铸铁喷塑的深灰材质渲染，输出端通过同步带轮与输送主动辊连接，传动部位设置张紧调节结构，可通过调节安装板的腰型孔位置调整皮带张紧度，避免长期运行出现皮带打滑、跑偏问题。输送段采用同步齿形带作为承载输送介质，皮带两侧设置导向挡边，防止输送过程中工件偏移掉落，皮带下方设置多组支撑托板，托板选用耐磨尼龙材质渲染，降低皮带运行摩擦阻力的同时，保证长距离输送过程中皮带工作面的平整度。两端的从动辊与主动辊均采用精密轴承座安装，轴承座做镀锌亮面金属质感处理，辊筒表面做滚花纹理设计，增大与同步带的接触摩擦力，避免传动丢转。模型在渲染阶段对不同材质做了区分处理：金属加工件做发蓝、镀锌的不同表面质感区分，非金属件做对应工程塑料的哑光质感表现，电机的散热筋、接线盒等细节结构均做了精细化建模还原，整体装配层级清晰，各紧固件、定位销等标准件均按实际规格建模，可直接用于机构方案评审、加工出图参考，也可导入自动化产线布局中作为物料输送单元模块使用，适配小型轴类、盘类零件在无心磨加工工序间的平稳同步输送需求，设计过程中充分考虑了日常维护的便捷性，驱动端的安装板采用快拆式结构设计，无需拆解整体框架即可完成电机更换、皮带调整等维保操作，输送段的护板采用卡扣式安装，方便日常清理皮带缝隙残留的加工碎屑。
