瓶帽自动上料输送定位设备结构设计

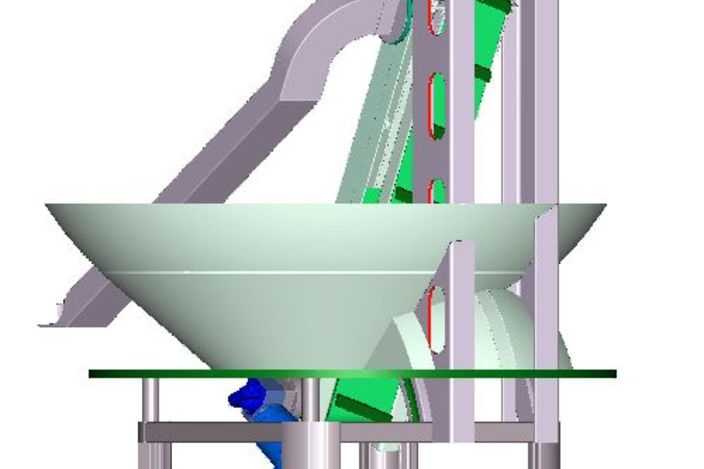

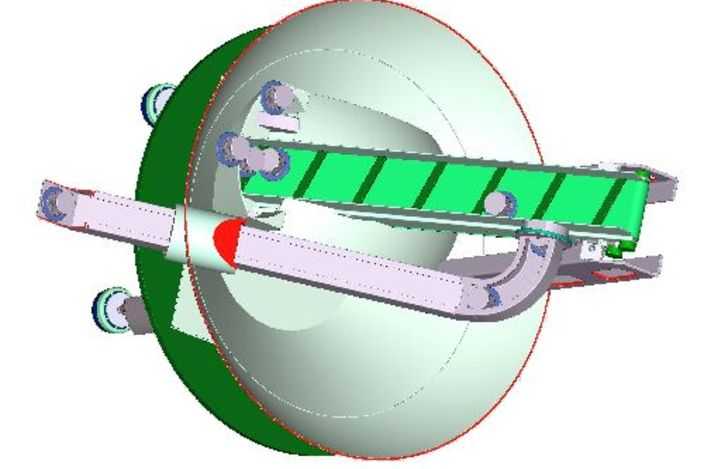

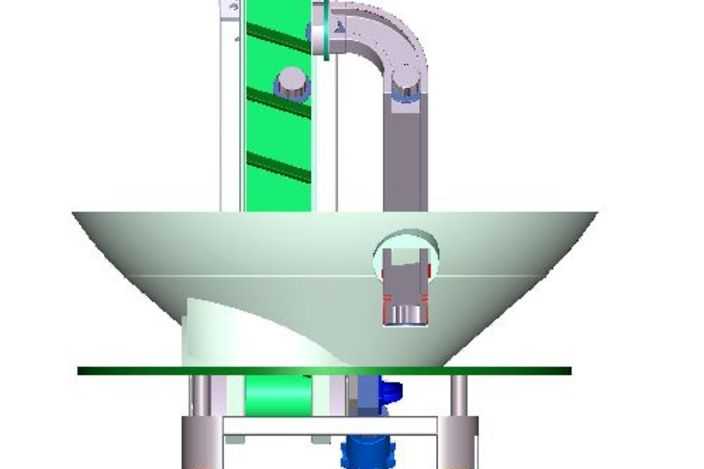

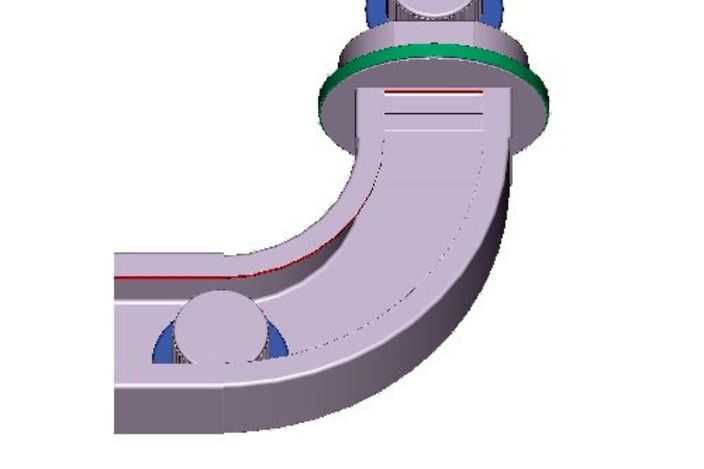

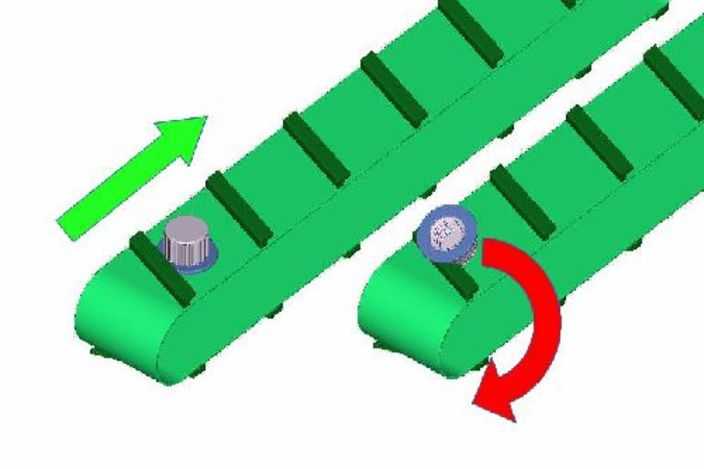

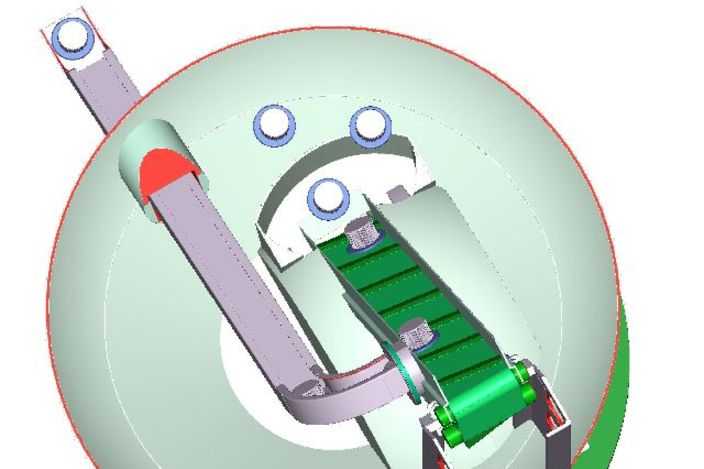

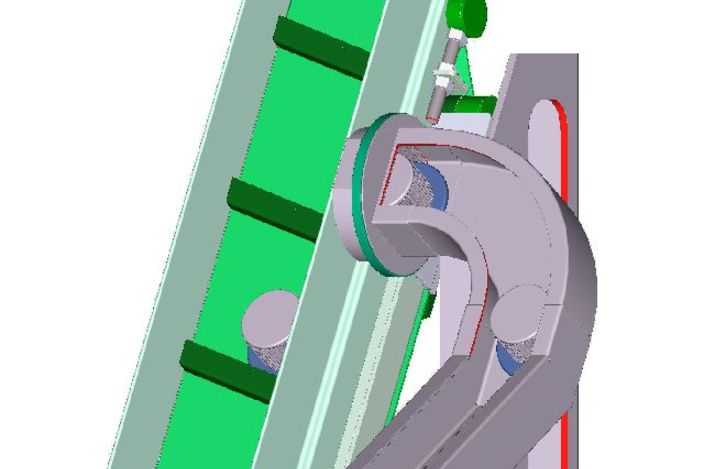

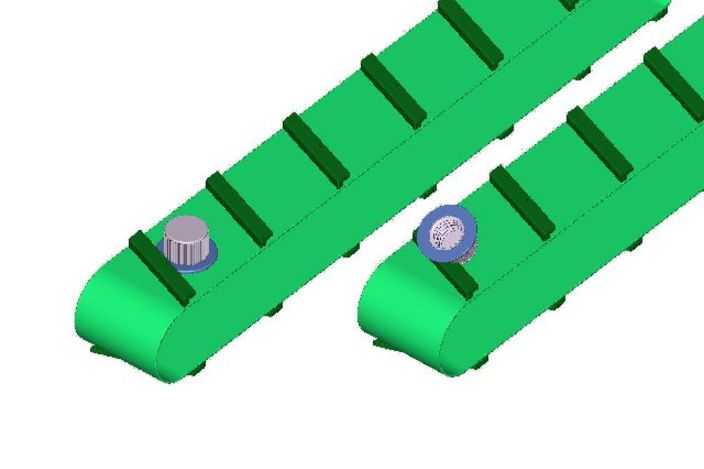

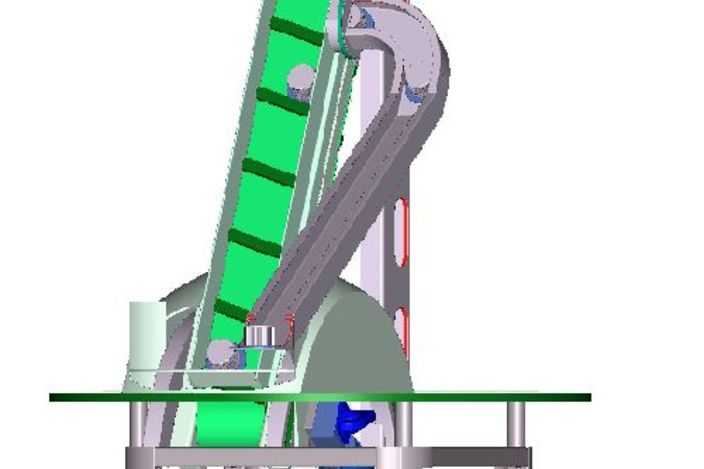

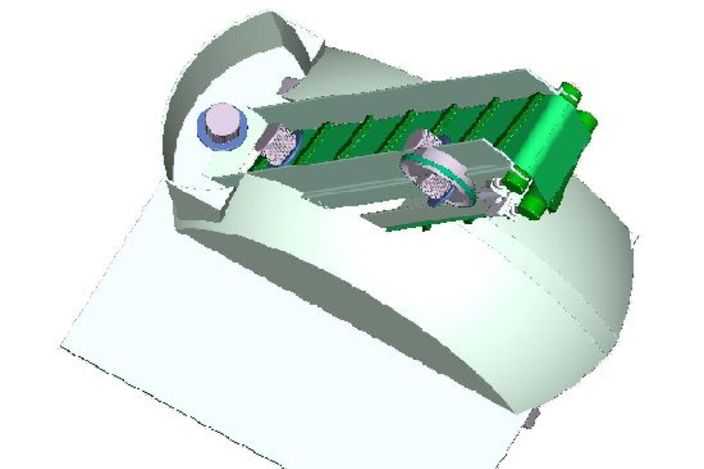

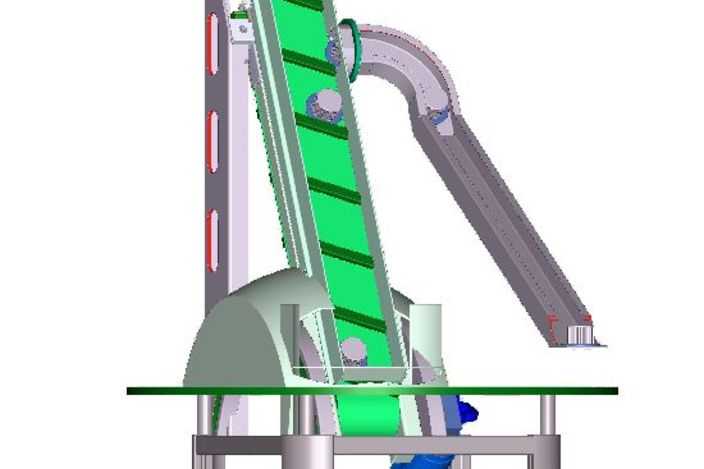

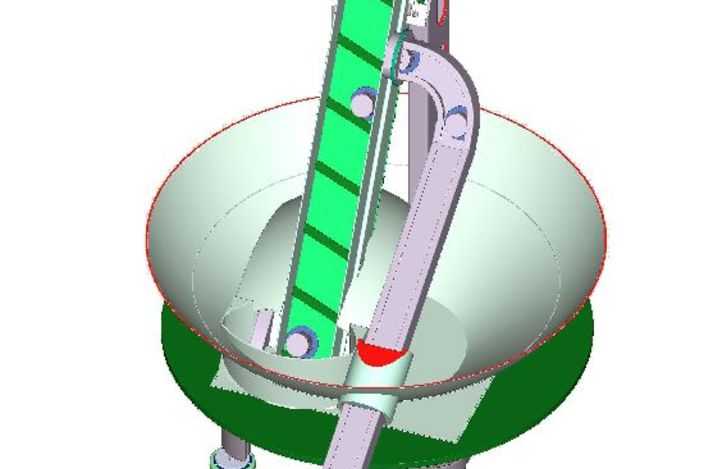

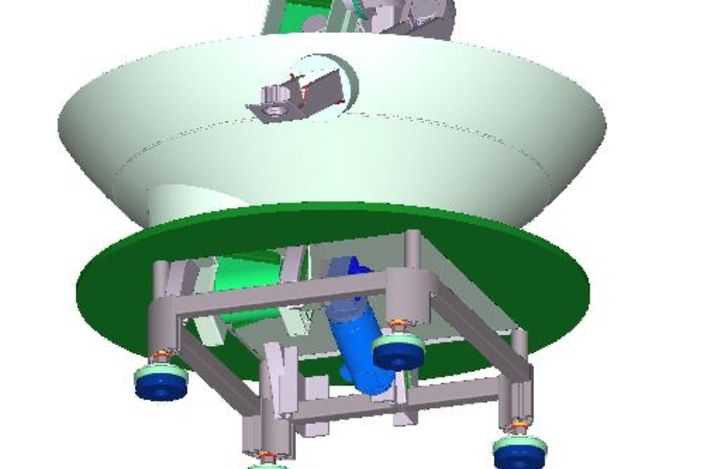

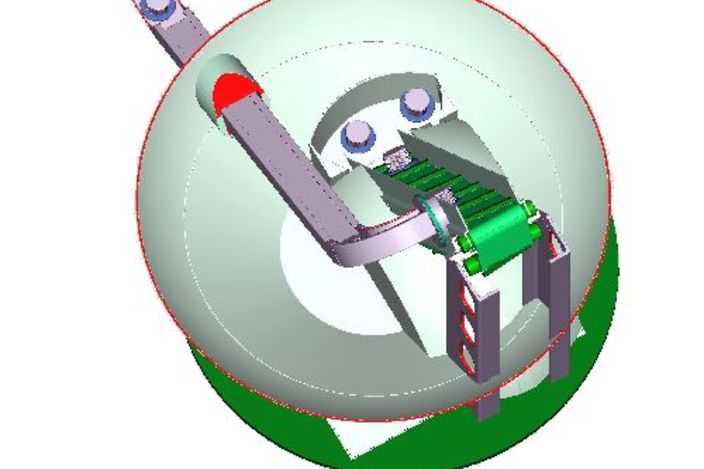

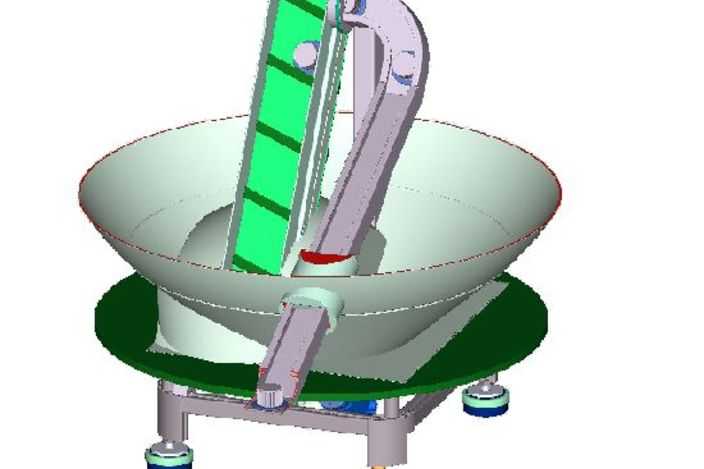

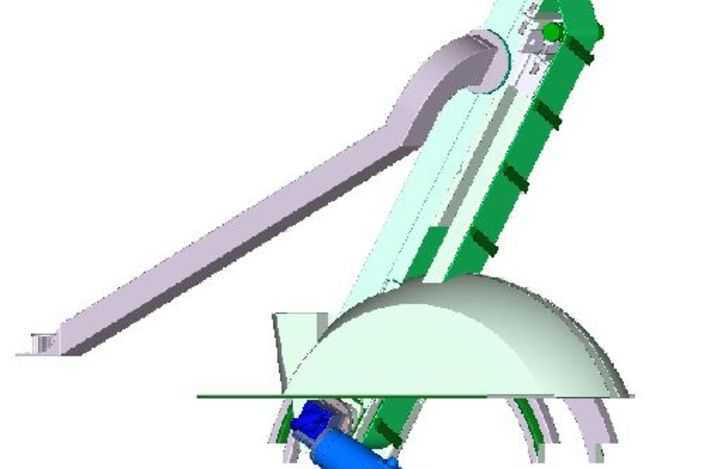

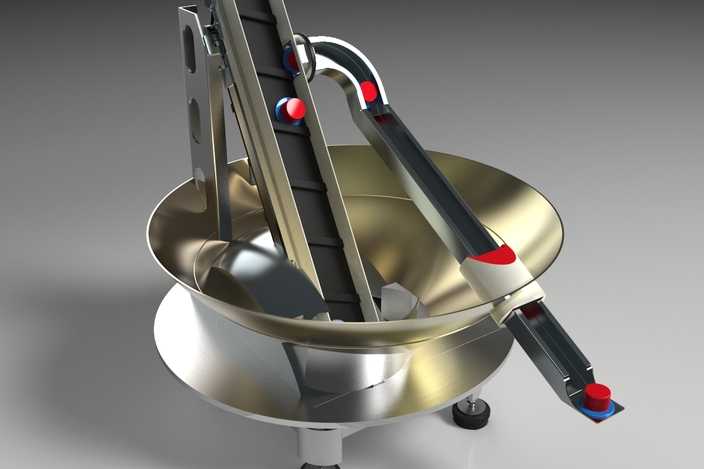

本模型为瓶帽自动上料输送定位设备，采用三维建模软件完成全参数化结构设计，整体围绕无序瓶盖的自动排序、定向输送、精准定位功能展开设计。模型主体包含大容积储料斗、倾斜式提升输送组件、凸轮式定向定位机构、机架支撑单元、可调式脚轮组件几个核心部分，建模过程中对各部件的装配间隙、运动干涉做了完整校验，所有零件均按实际加工尺寸1:1还原，可直接用于结构验证与方案评审。渲染阶段对不同部件赋予了差异化材质：储料斗采用半透明磨砂工程塑料材质，直观展示内部储料状态；提升输送链板采用亮绿色工程塑料材质，清晰区分运动部件与固定结构；支撑机架采用哑光银灰色金属材质，还原工业设备的金属质感；底部减震脚轮采用橡胶与金属组合材质，体现设备的可移动与减震特性。结构设计上，储料斗采用大敞口锥形设计，可容纳大量无序瓶盖，减少人工补料频次；提升输送组件采用带挡条的链板结构，可将储料斗内的瓶盖持续向上输送至出料工位；定向定位机构采用不同轮廓形式的凸轮结构，可适配不同规格的瓶盖，在输送过程中自动完成瓶盖的姿态校正，确保输出的瓶盖全部保持统一朝向，满足后续拧盖工序的定位要求；输送结构采用无级可调式倾斜设计，可根据不同生产线的高度差调整输送倾角，适配不同的产线布局需求；底部机架采用方管焊接结构，搭配可调式减震脚轮，既保证了设备整体的结构刚性，又可灵活调整设备水平度，减少运行过程中的振动噪音。设计思路围绕瓶盖包装工序的自动化上料需求展开，替代传统人工排序上料的低效模式，通过机械结构实现无序工件的自动定向排序，无需复杂的视觉检测系统即可完成精准定位，整体结构紧凑、运行稳定，可适配不同规格的螺纹瓶盖上料作业，具备较强的通用性与实用性，建模过程中完整还原了各运动副的连接关系，可直接用于运动仿真验证，验证设备的运行节拍与输送稳定性。
