叉车配套可倾式废料收集周转料斗

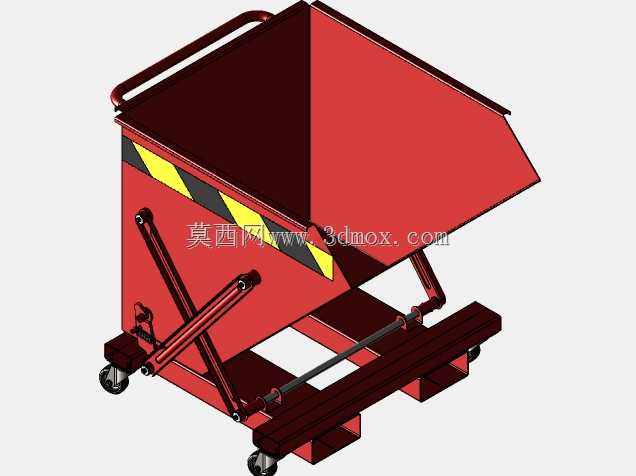

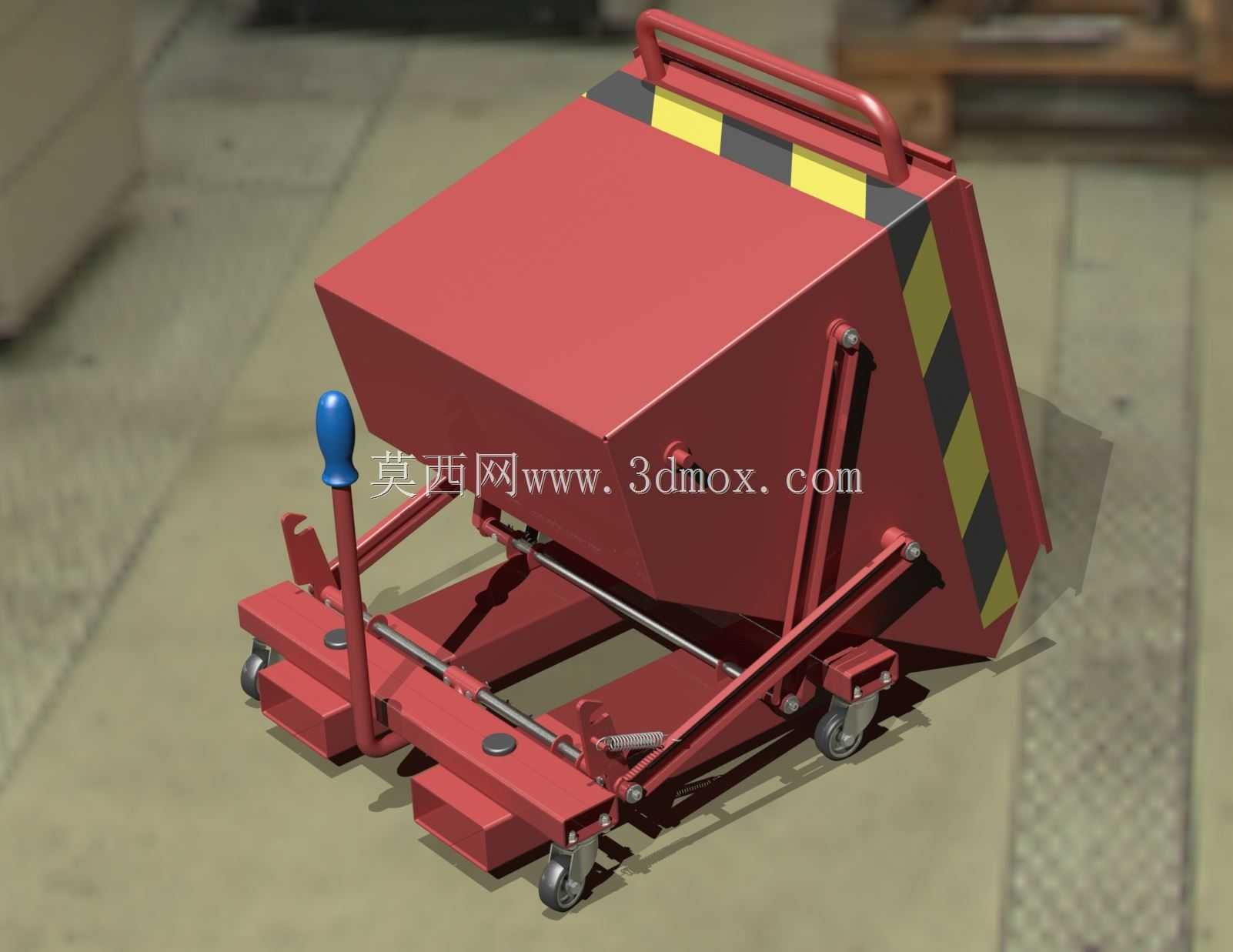

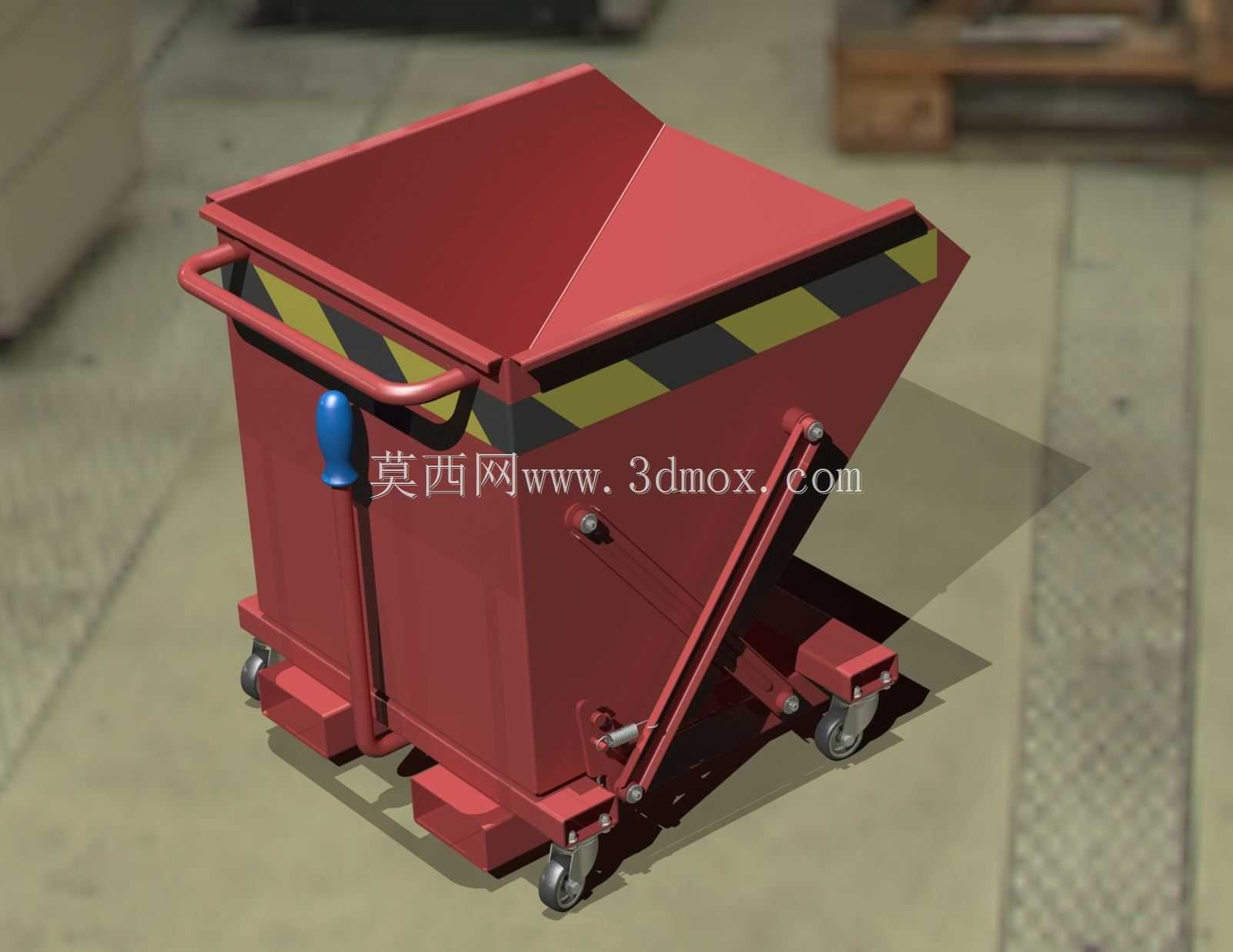

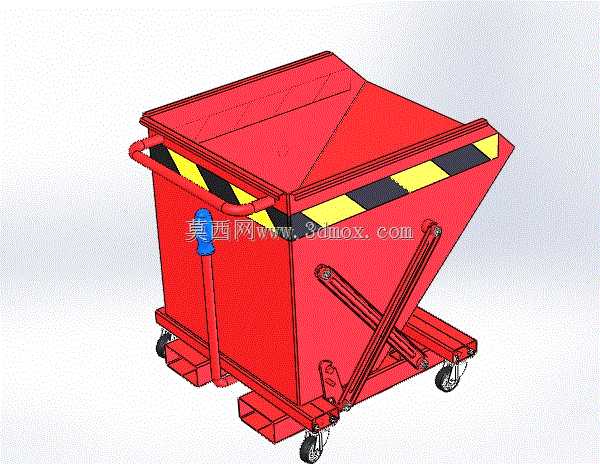

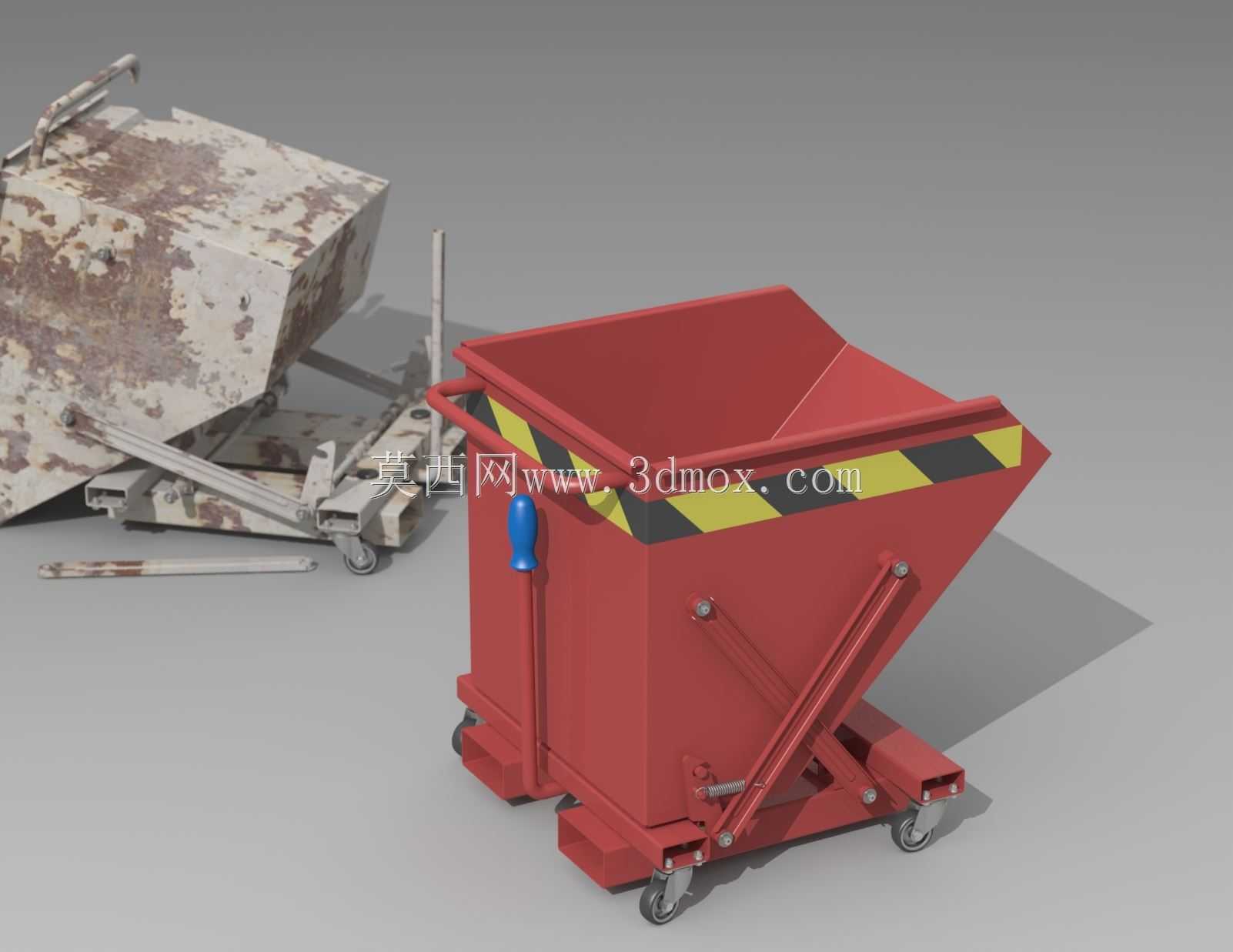

车间日常加工过程中产生的金属切屑、边角废料、生产垃圾的转运，一直是现场5S管理的核心环节，这类可与叉车配合使用的可转动集装料斗，正是针对离散制造车间的废料转运需求设计的专用周转容器。从结构设计逻辑来看，料斗主体采用上宽下窄的倒梯形斗体结构，上部敞口做外翻折边加强，既可以增大受料面积，方便加工工位的废料直接倾倒归集，也能避免满载转运过程中废料撒漏，斗体下部的倾斜角度经过反复校核，配合后部的铰接翻转机构，在叉车举升后触碰解锁装置即可依靠料重自动倾翻卸料，不需要人工手动操作卸料结构，能大幅降低一线操作人员的劳动强度。料斗底部预留了标准的叉车叉齿插孔，插孔间距与国内通用1-3吨内燃、电动叉车的叉齿间距完全匹配，叉齿插入深度做了限位设计，避免叉车作业时叉齿顶穿斗体造成结构损坏，同时插孔边缘做了加厚钢板补强，应对频繁叉取作业的冲击载荷。料斗底部配置了四个带刹车的万向脚轮，在没有叉车配合的短距离工位转移场景下，操作人员可以直接推动料斗在车间通道内移动，脚轮的承载能力按照满载额定载荷的1.5倍做安全系数冗余，避免重载情况下脚轮变形卡滞。斗体上部环绕设置了黄黑相间的警示条，符合车间安全视觉识别规范，在车间复杂光照环境下能起到明显的警示作用，避免人员、转运设备与料斗发生碰撞。侧面设置的手动推杆高度按照人体工程学设计，适配成年操作人员的立姿操作高度，推杆表面做防滑处理，推动转向时更容易施力。后部的翻转支撑臂采用剪叉式加强结构，铰接点配置了自润滑轴套，长期频繁翻转卸料也不会出现卡滞、异响，轴套的密封结构可以阻挡金属切屑、粉尘进入铰接缝隙，延长结构使用寿命。料斗的整体外形尺寸充分考虑了车间通道宽度、电梯轿厢尺寸、工位旁的放置空间限制，不会占用过多生产区域面积，空载时可以互相堆叠存放，减少仓储空间的占用。这类料斗除了用于金属加工车间的切屑收集转运，也可以适配仓储物流环节的零散物料周转、生产现场的垃圾分类归集，不同场景下只需要调整斗体内部的防腐衬层，就可以应对含切削液的湿切屑、普通干废料、甚至部分无腐蚀性工业垃圾的盛放需求，结构通用性极强。在建模过程中，所有钣金件的折弯系数、焊接预留量都按照实际加工工艺设置，脚轮、铰接轴等标准件都采用通用规格选型，不需要单独定制非标件，能有效降低后续的加工制造成本，斗体的板材厚度根据不同部位的受力情况做差异化设计，受冲击大的底部、叉齿插孔部位采用加厚钢板，上部敞口边缘做折边加强，在保证整体结构强度的前提下尽可能控制设备自重，降低叉车作业的负载消耗。
