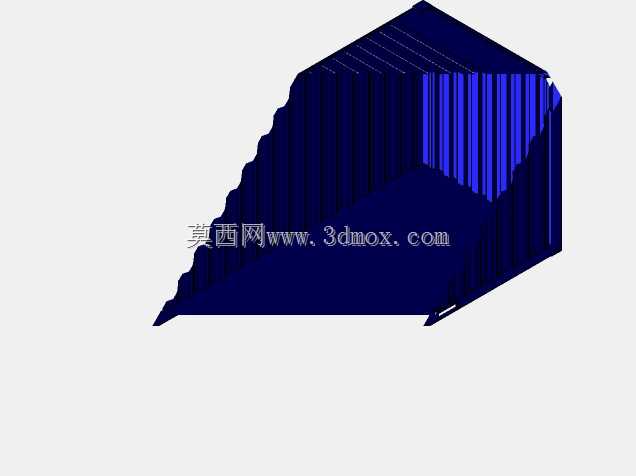

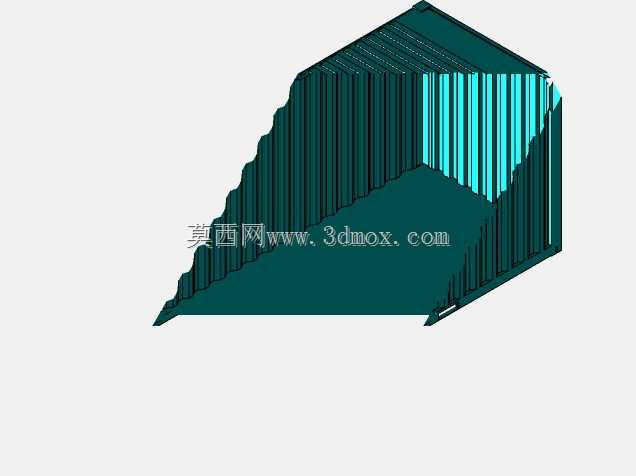

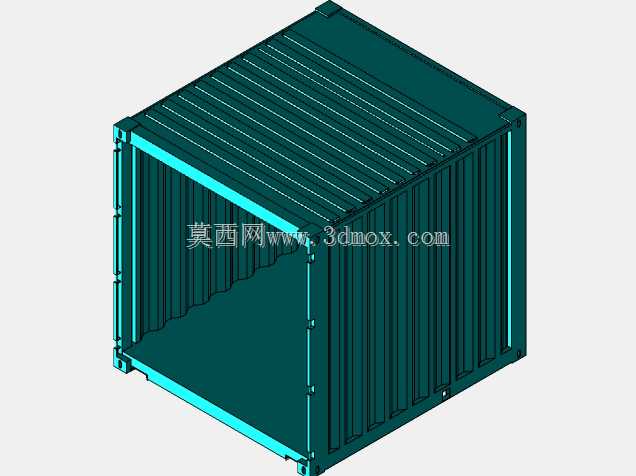

标准海运货运集装箱结构三维建模

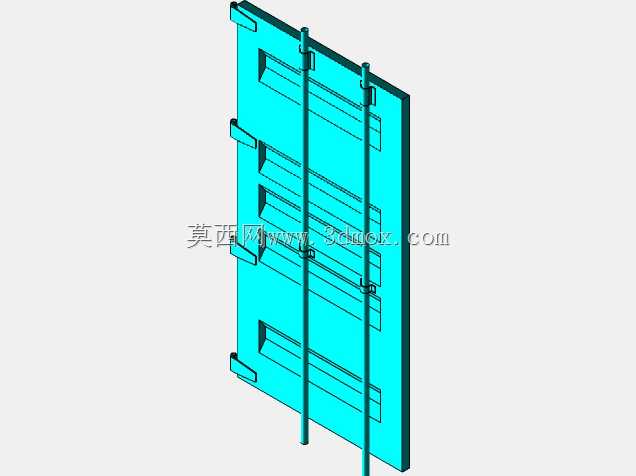

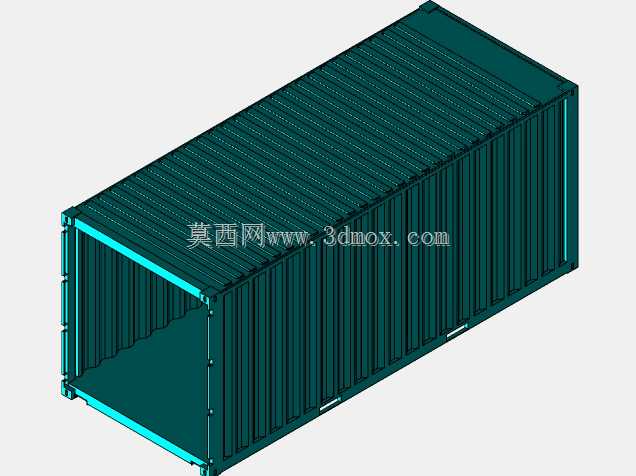

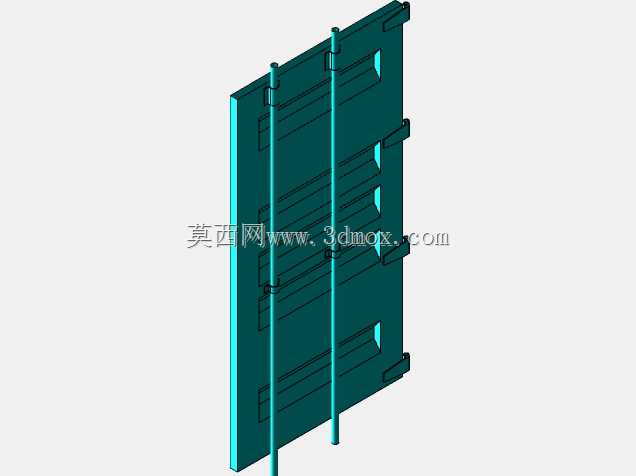

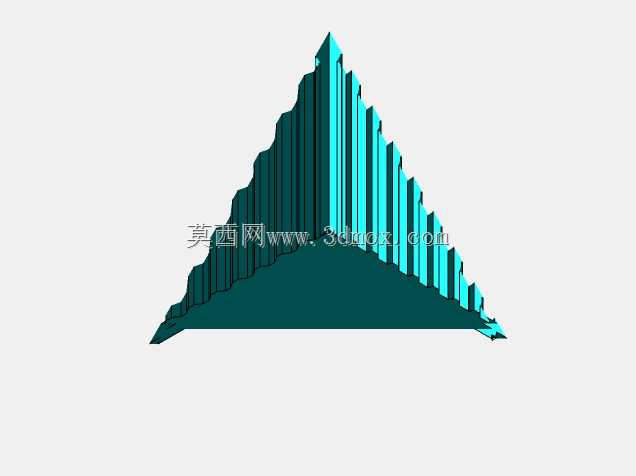

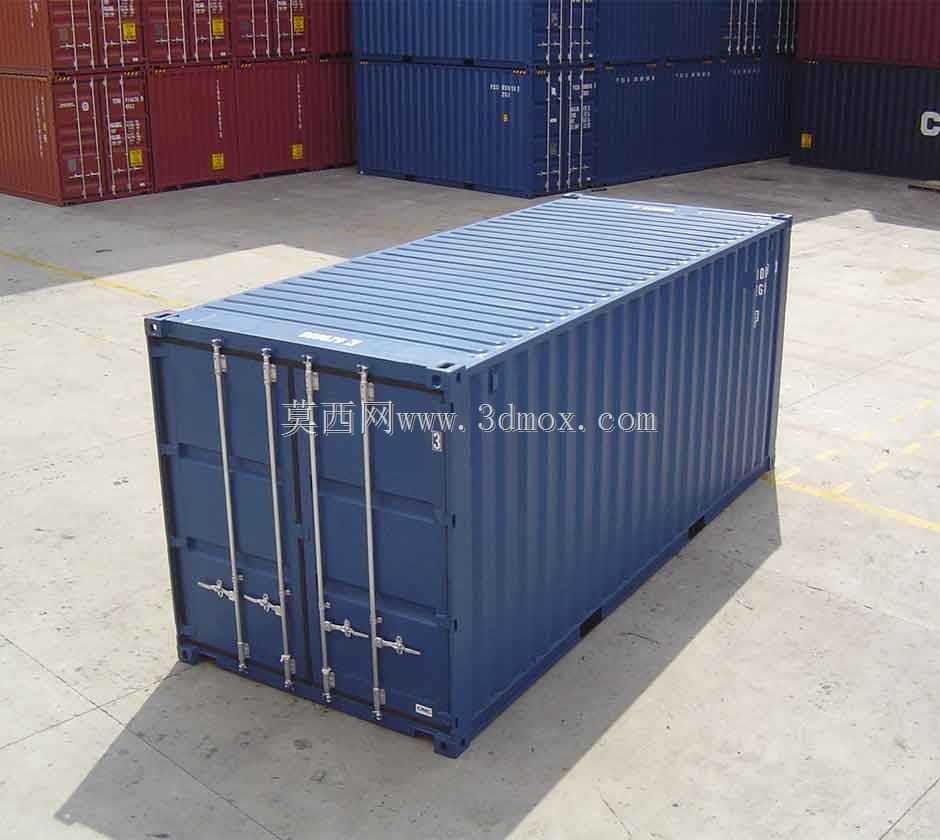

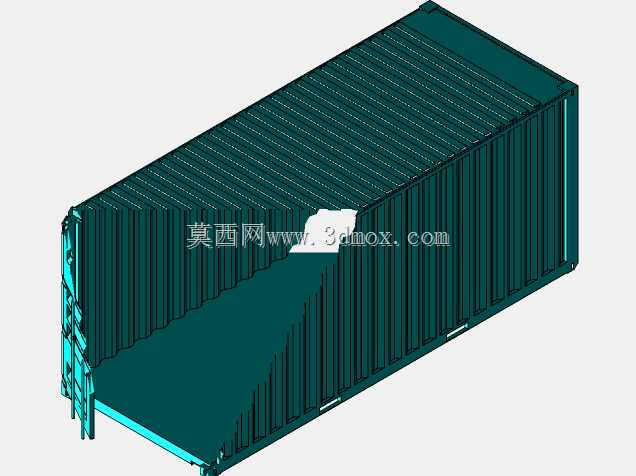

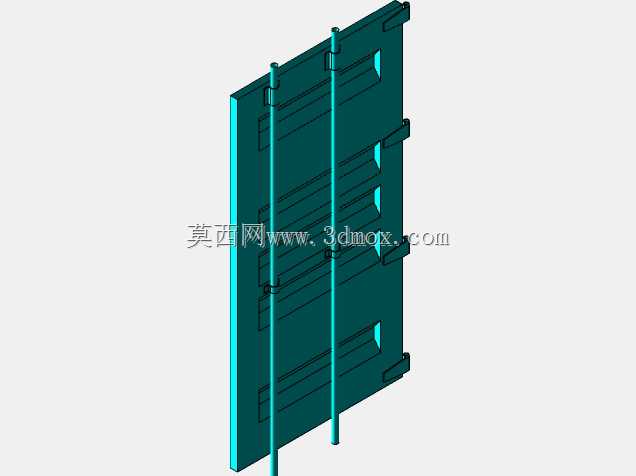

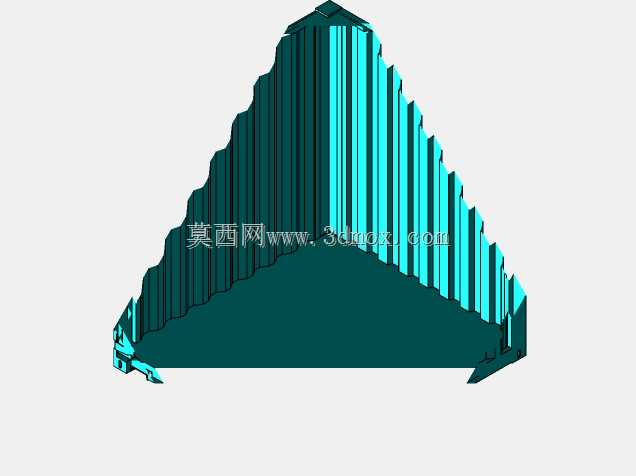

在跨境海运、铁路联运、公路干线货运场景中，标准集装箱是多式联运体系里最核心的单元化载具，其结构设计的标准化程度直接决定了不同运输环节的换装效率，也关系到堆场堆存、船舶配载的空间利用率。本次建模还原的是ISO体系下20英尺与40英尺两款主流通用干货集装箱，建模过程中严格遵循通用集装箱的外部尺寸边界、角件定位尺寸要求，确保模型可直接用于物流场景仿真、堆场布局规划、运输工装适配校验等工程场景。从结构功能来看，集装箱主体采用耐候钢压型波纹板拼接构成侧壁与端壁，波纹结构在控制箱体自重的前提下大幅提升了侧壁的抗弯刚度，可承受堆码时多层满载箱体的竖向载荷，以及运输过程中来自内部货物的侧向挤压力。箱体端部的对开箱门通过多组锁杆、锁座与门框实现密封锁紧，锁杆的凸轮结构与角件旁的锁座配合，可保证箱门关闭后具备足够的锁紧力，配合门框处的密封胶条实现风雨密要求，避免海运过程中盐雾、雨水侵入箱内损坏货物。建模时对角件的结构做了精准还原，角件作为集装箱所有吊装、堆码、固定作业的受力接口，其开孔位置、承载面尺寸完全匹配标准吊具、扭锁的适配要求，无论是堆场龙门吊的吊装作业、船舶舱内的扭锁固定，还是公路运输底盘车上的转锁定位，都依赖角件的标准尺寸实现无差别适配。两款箱体的外部尺寸严格遵循ISO标准公差范围，20英尺箱与40英尺箱的长度、宽度、高度尺寸可直接用于配载计算，比如集装箱船的舱格设计、堆场的箱位规划、铁路平车的装载排布，都可以直接调用该模型进行空间干涉校验。箱体底部的承载横梁、地板结构也做了结构还原，底部横梁的排布间距兼顾了承载能力与自重控制，可满足普通干货的均匀载荷要求，同时底部的叉槽结构（针对适用型号）也做了对应呈现，满足场站短距离叉车搬运的作业需求。在建模思路上，优先保证各接口尺寸的准确性，其次还原波纹板、锁杆、门铰链、角件等特征的结构细节，既可以用于宏观物流场景的可视化展示，也可拆解用于集装箱零部件的结构受力分析、改装结构设计等工作，比如对集装箱进行储能舱改装、临时办公舱改装时，可基于该基础模型快速调整内部结构，无需从零开始搭建箱体基础特征，大幅提升设计效率。
