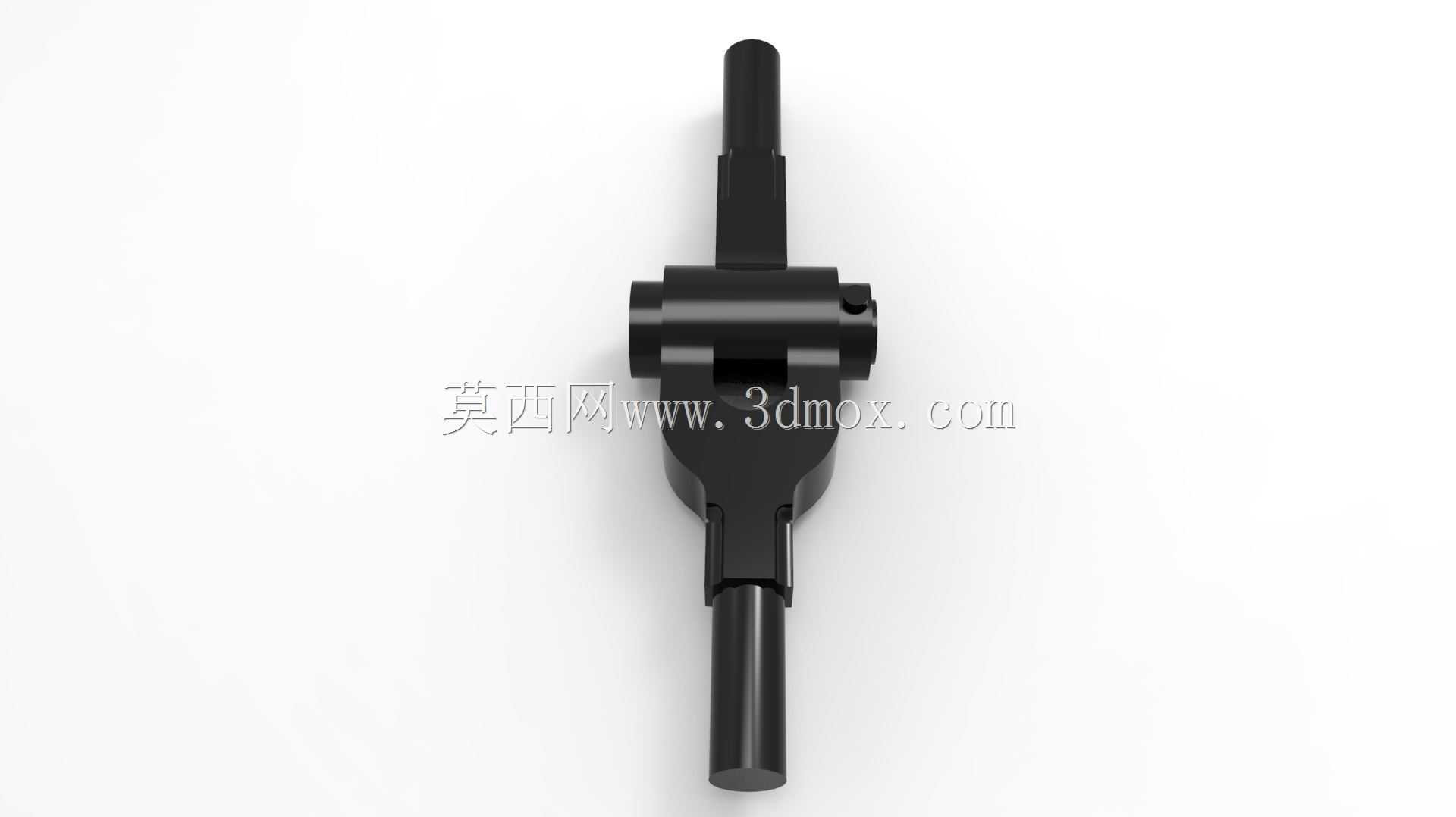

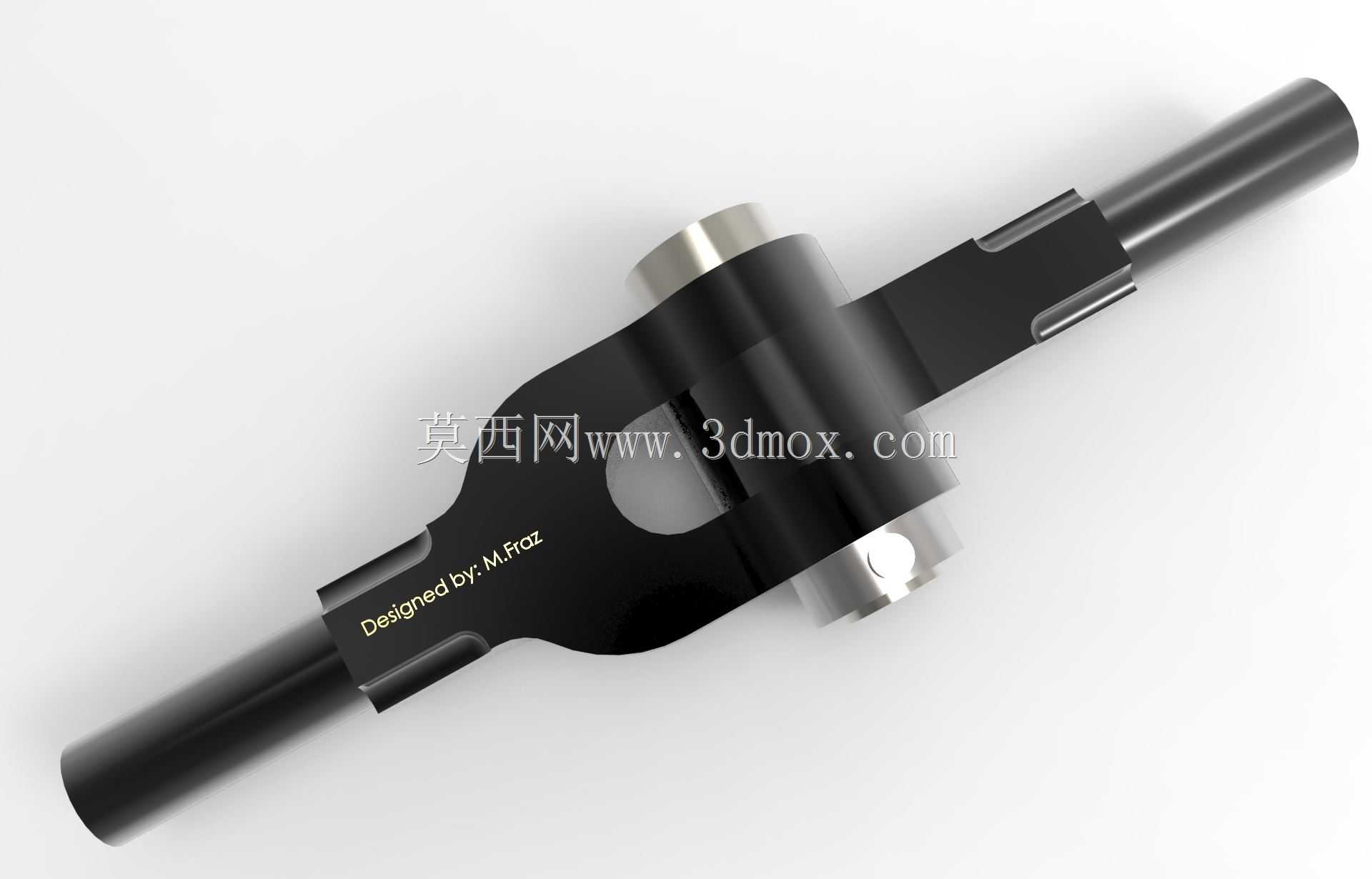

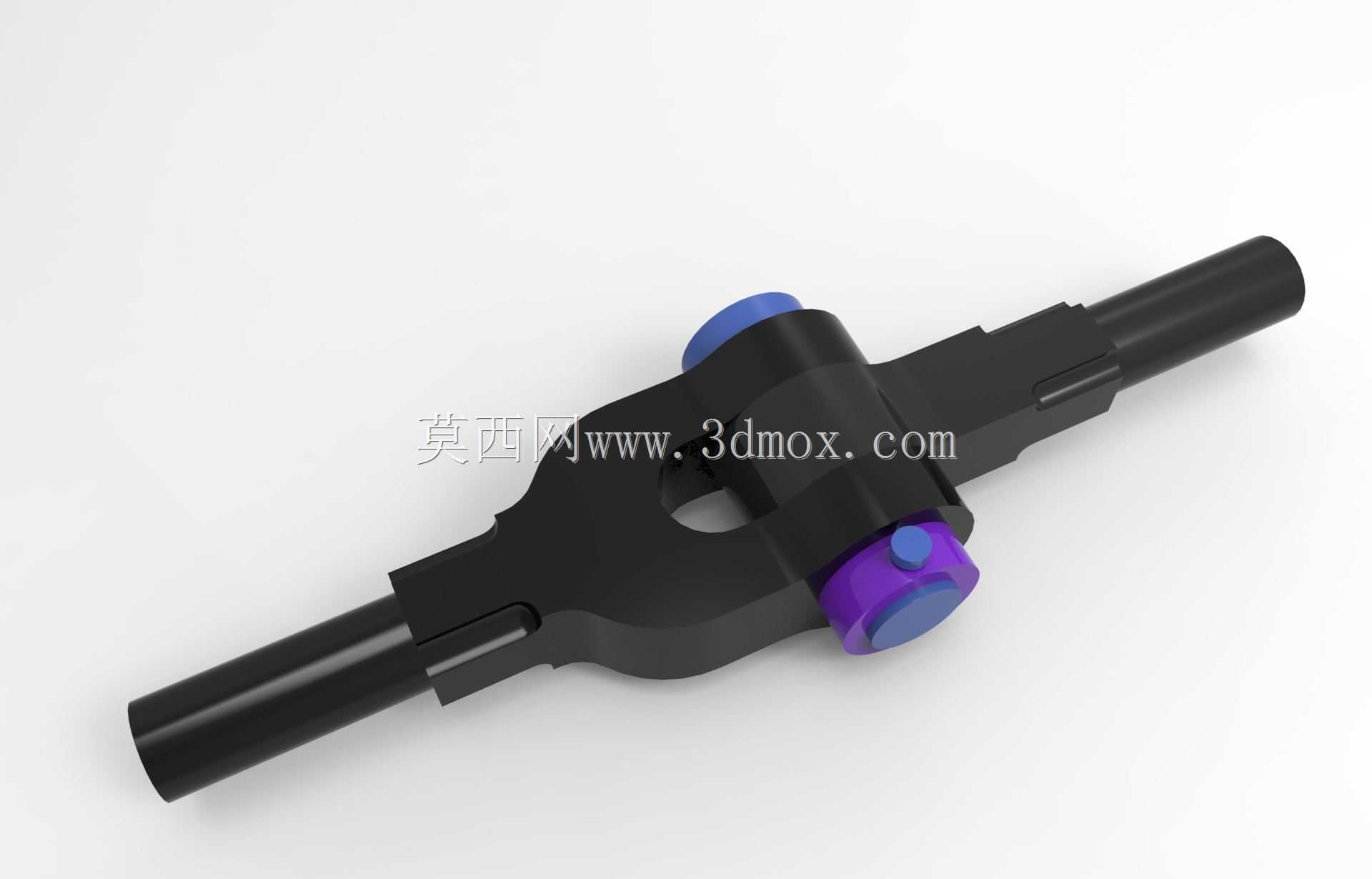

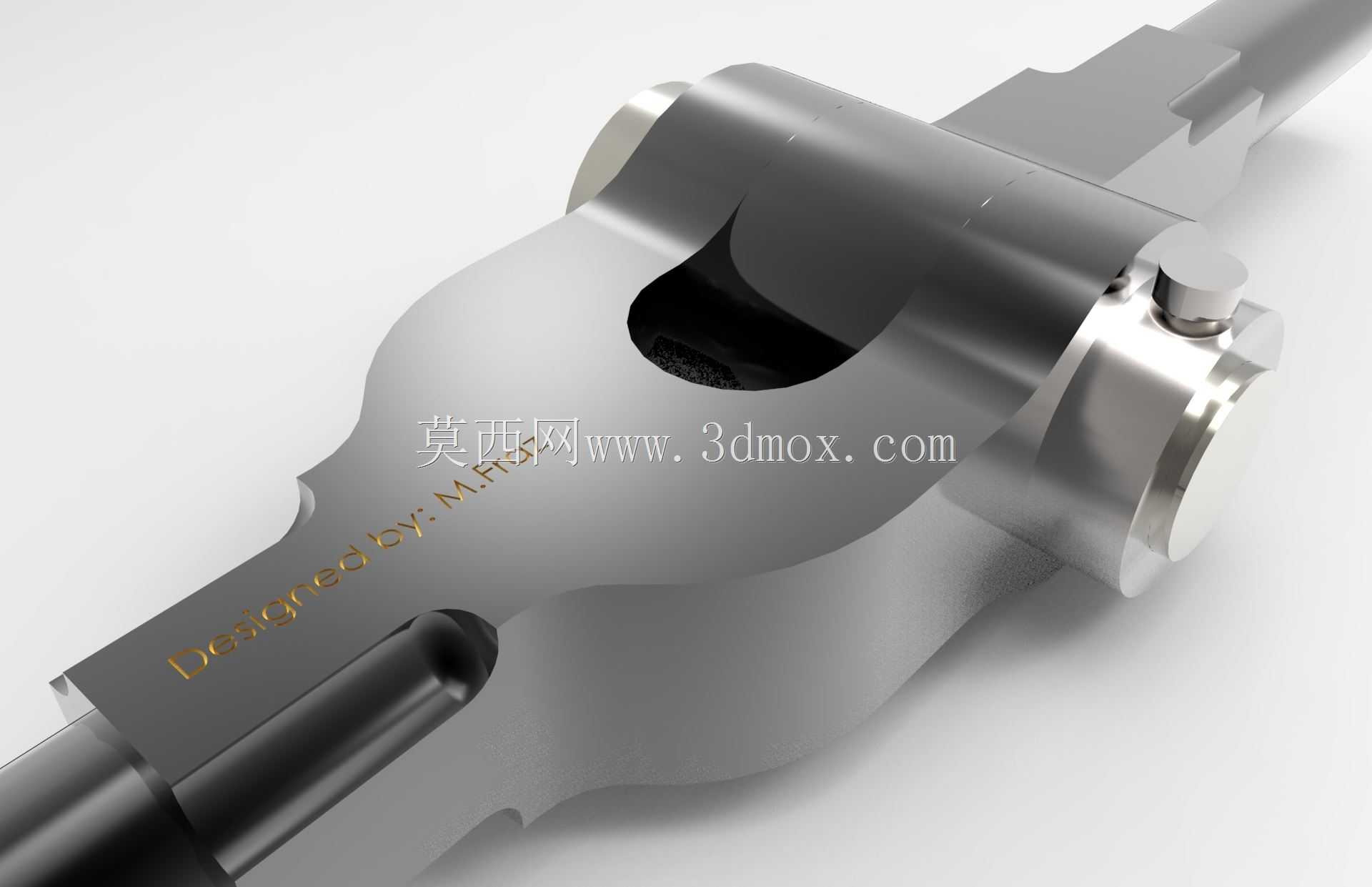

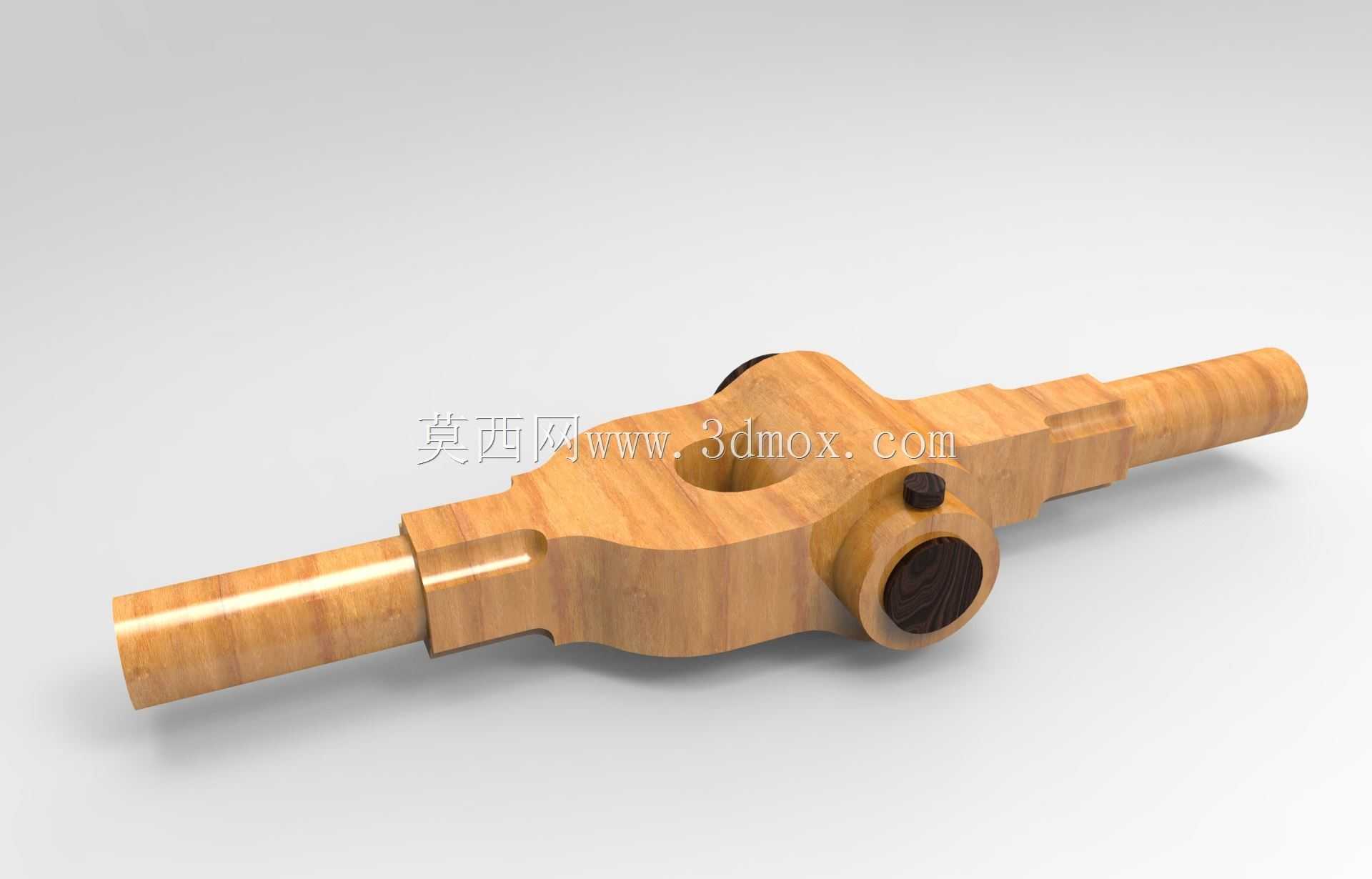

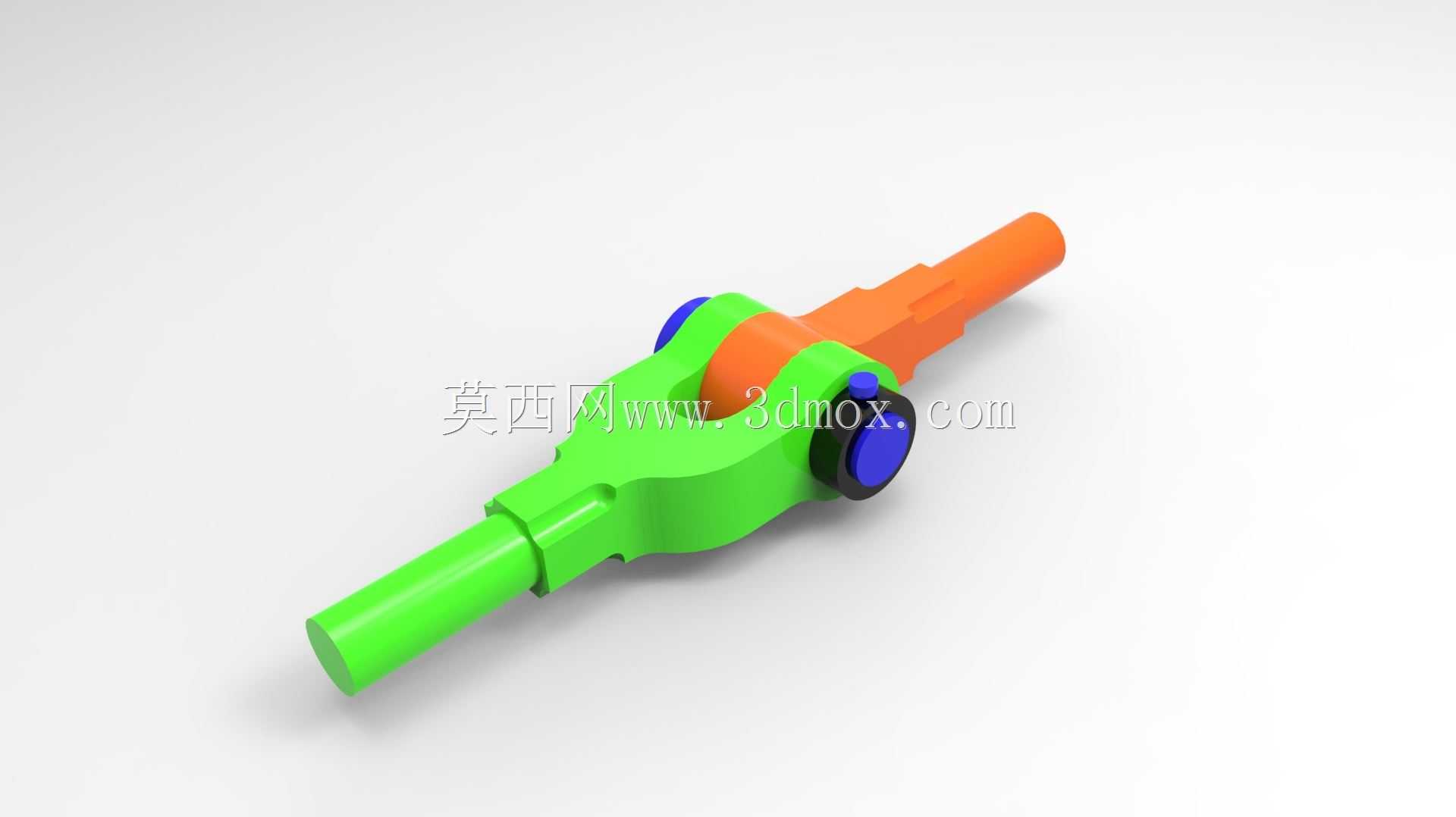

轴用十字滑块联轴器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247178
  • 轴用十字滑块联轴器结构设计
  • 轴用十字滑块联轴器结构设计
  • 轴用十字滑块联轴器结构设计
  • 轴用十字滑块联轴器结构设计
  • 轴用十字滑块联轴器结构设计
  • 轴用十字滑块联轴器结构设计

该联轴器属于可移式刚性联轴器范畴,主要应用在两轴存在一定径向偏移、角向偏移的传动场景中,常见于中小型功率的传动系统,比如轻工输送设备、普通机床进给轴、小型农机传动组、纺织机械的辊轴连接等工况,用来补偿安装过程中难以避免的轴系对中误差,抵消设备运行中因机架变形、轴承磨损带来的轴系位置偏移,避免轴端承受额外的附加弯矩,保护电机、减速器等核心传动部件的轴承与轴封不受径向力损伤。

从结构设计来看,该模型采用中间十字滑块搭配两端半联轴套的经典结构,两端的半联轴套分别与主动轴、从动轴配合,轴孔采用通孔设计,侧面设置紧定螺钉孔用于轴端锁紧,安装时无需大幅挪动两端的传动设备,只需将半联轴套分别套入对应轴端,锁紧紧定螺钉后装入中间滑块即可完成装配,维护时拆开滑块就能快速分离两轴,更换易损件的操作门槛很低。中间滑块的凸榫与两端半联轴套的凹槽采用间隙配合,运行时滑块可在凹槽内小幅滑动,以此补偿两轴的径向错位,相比凸缘联轴器,它允许的径向偏移量更大,对安装精度的要求更宽松,适合现场安装条件有限、轴系对中难度较高的场景。

设计过程中重点考量了配合面的耐磨性能,滑块与半联轴套的接触滑动面预留了润滑脂存储槽,可在装配时填入锂基脂降低滑动摩擦系数,减少长期运行的磨损量;整体外形采用对称结构,两端轴伸直径一致,可适配同直径的主动从动轴连接,中部主体的外径尺寸控制在合理范围,不会与周边的机架护罩、管线产生干涉,安装时的轴向预留空间只需覆盖半联轴套的总长度加上滑块的厚度即可,无需额外预留过大的轴向操作空间。轴孔的公差选用H7级过渡配合,既保证轴与轴套的同轴度,又不会出现装配过紧难以拆装的问题,紧定螺钉的位置设置在轴套的侧面凸台处,锁紧时螺钉端头可顶入轴端的定位坑,避免传动过程中轴套与轴发生相对转动,传递扭矩的过程中载荷分布均匀,不会出现应力集中的薄弱点,在额定扭矩范围内运行时无明显冲击,传动平稳性可满足多数常规工业传动的需求。
