高精度自行车传动链条结构三维数模

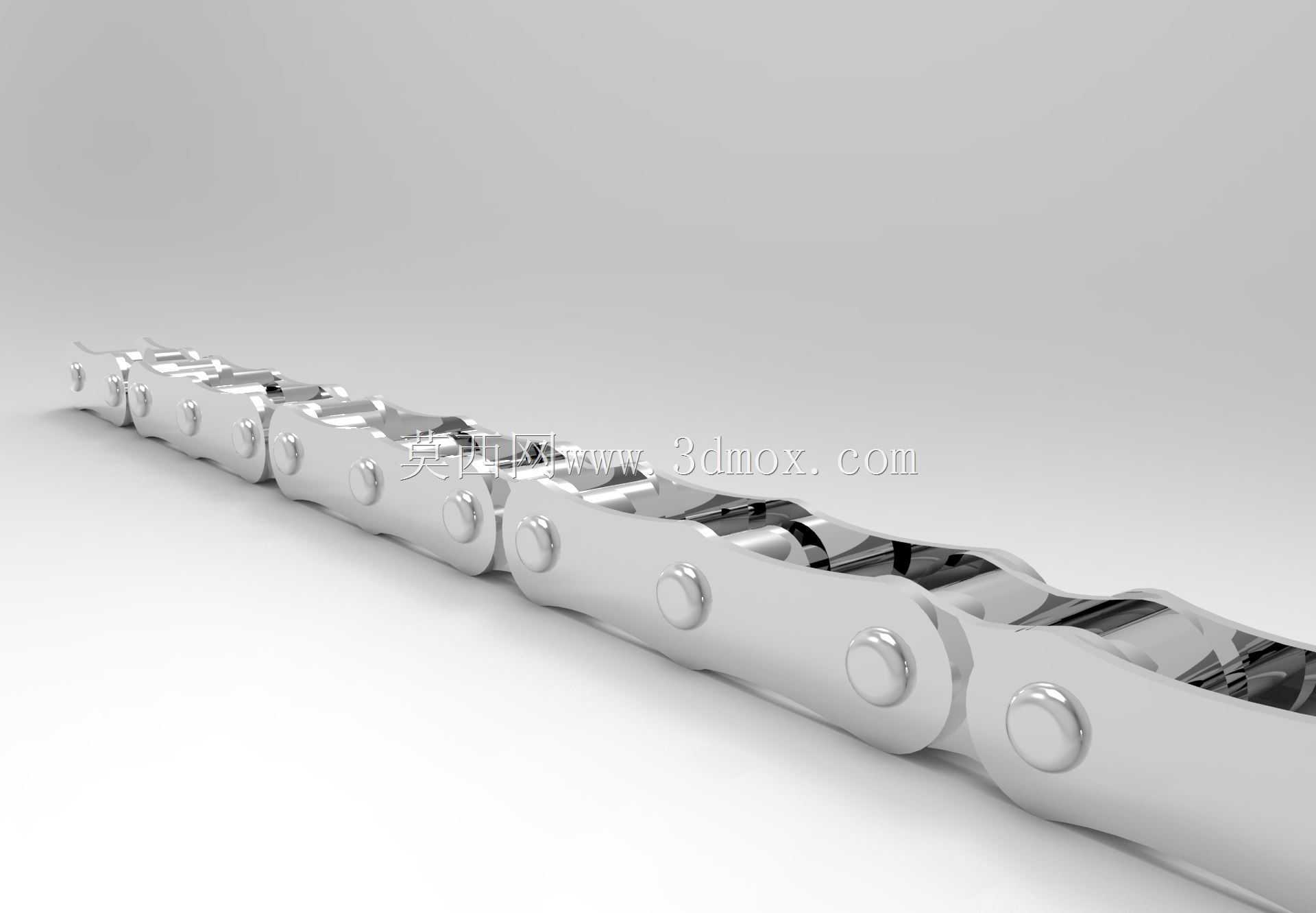

　　日常接触的自行车传动系统里，链条是承担动力传递的核心挠性部件，区别于齿轮、传动轴这类刚性传动结构，链传动可以在两个轴间距较大的工况下稳定传递扭矩，不会像皮带传动那样出现长期使用后的打滑丢转问题，这也是自行车从诞生至今一直沿用链条作为核心传动件的核心原因。这套三维数模还原了标准单速自行车外链节、内链节的配合结构，每一个链节的外链板、内链板、销轴、套筒、滚子都做了独立的实体建模，没有做简化的合并特征，完全可以直接用于结构干涉校验、传动运动仿真的场景。从实际应用场景来看，这类链条除了民用自行车，还广泛适配电动自行车、轻型代步车、低速输送线的传动单元，建模时特意参考了市面主流1/2英寸节距的单速链条参数，链板的冲压倒角、

　　销轴两端的铆接膨大结构都做了细节还原，安装时需要注意两个链轮的共面度公差，一旦链轮偏斜超过2度，链条运行过程中就会出现侧向蹭擦、异常磨损，甚至出现跳齿脱链的问题。设计这类链条结构时，首先要匹配对应链轮的齿形参数，滚子外径需要和链轮齿沟圆弧做适配，间隙控制在0.2-0.5mm之间，既保证啮合时的顺滑度，也避免间隙过大造成的传动冲击；内链节的内宽尺寸要和链轮齿厚匹配，保证链条可以顺畅卡入齿槽，不会出现卡滞。建模过程中特意做了链节的活动铰接约束，导入运动仿真模块后可以直接模拟链条绕链轮转动的完整过程，能直观观察不同张紧度下链条的松边垂度变化，实际装配时链条的初始张紧度需要控制在合理范围，垂度过大会造成骑行时的晃动感，

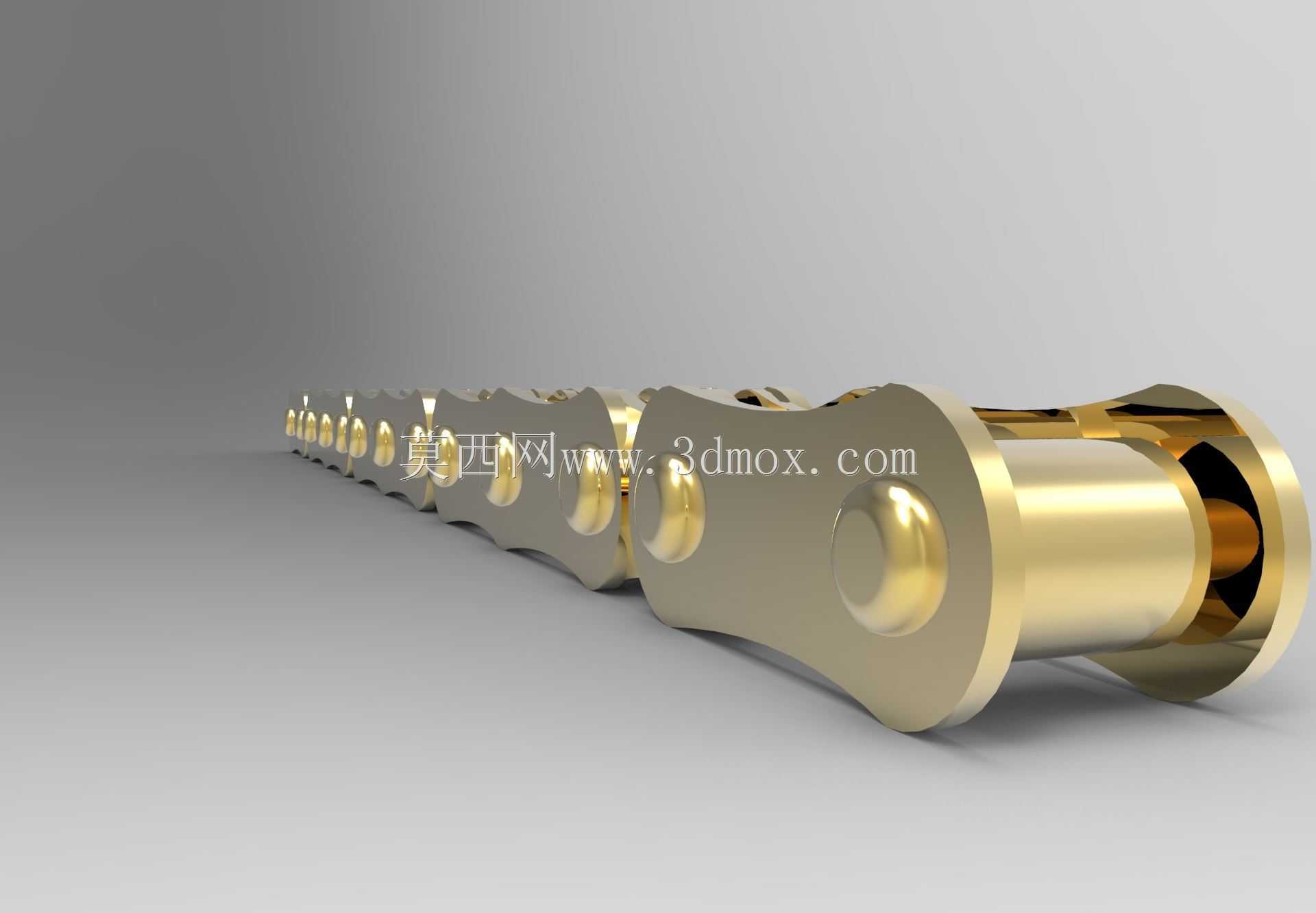

　　垂度过小则会增大销轴和套筒之间的转动摩擦，降低零件使用寿命。数模里的链板外形还原了量产零件的腰型轮廓，两端的销轴安装孔做了同轴度约束，和销轴的配合采用间隙配合，保证每一节链节都可以灵活转动，不会出现卡滞；外链板和销轴之间采用过盈压装的配合关系，和内链节的套筒形成稳定的铰接结构，滚子则是套在套筒外侧，和链轮齿面接触时可以自由转动，把滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量。做结构设计时如果需要适配多速变速系统，只需要在现有单节模型的基础上调整内链节内宽、链板厚度参数，就可以快速衍生出对应规格的变速链条模型，不需要从零开始重构特征，大幅提升设计迭代效率。
