机械加工角度检测用异形角度规结构

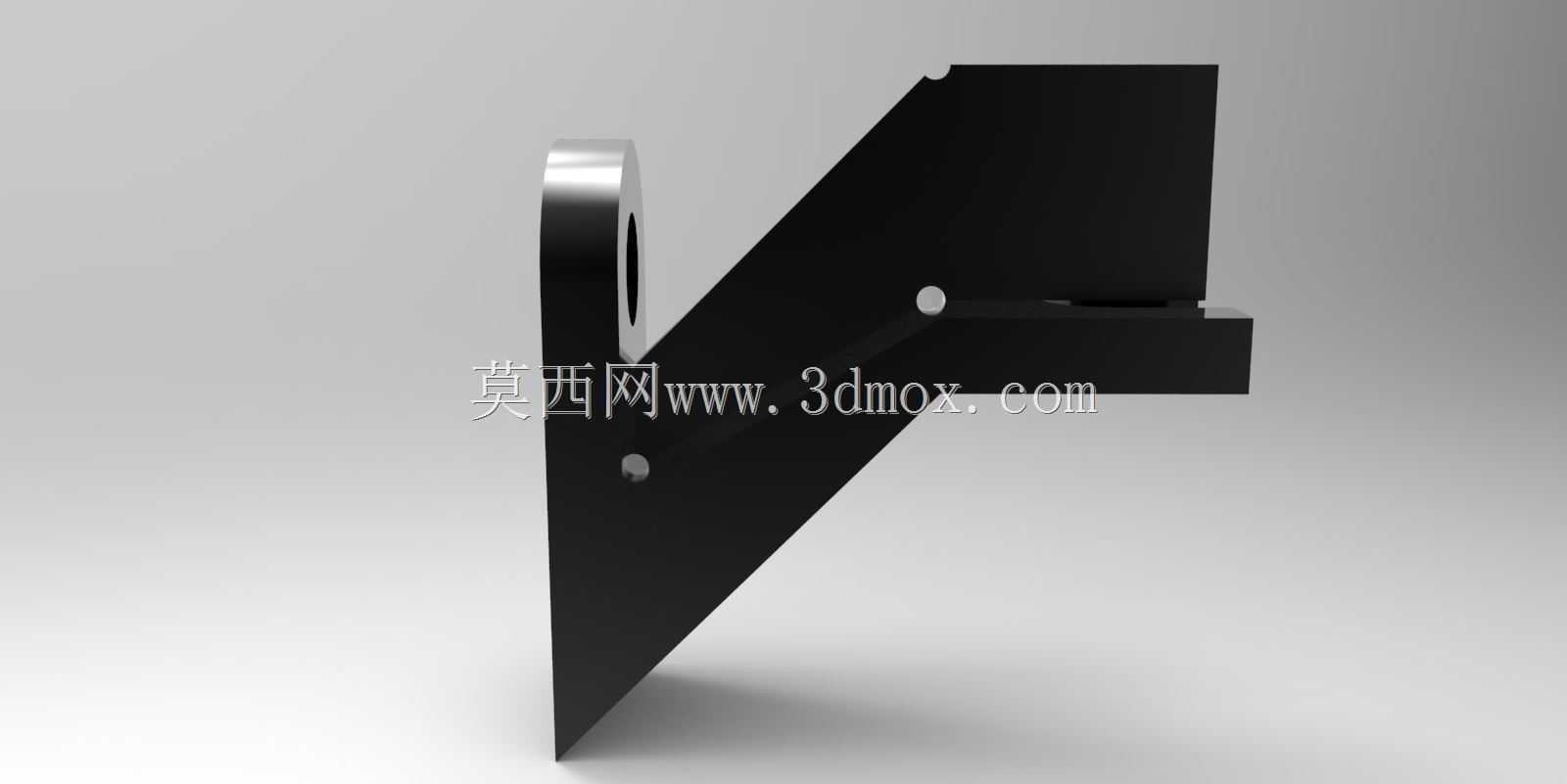

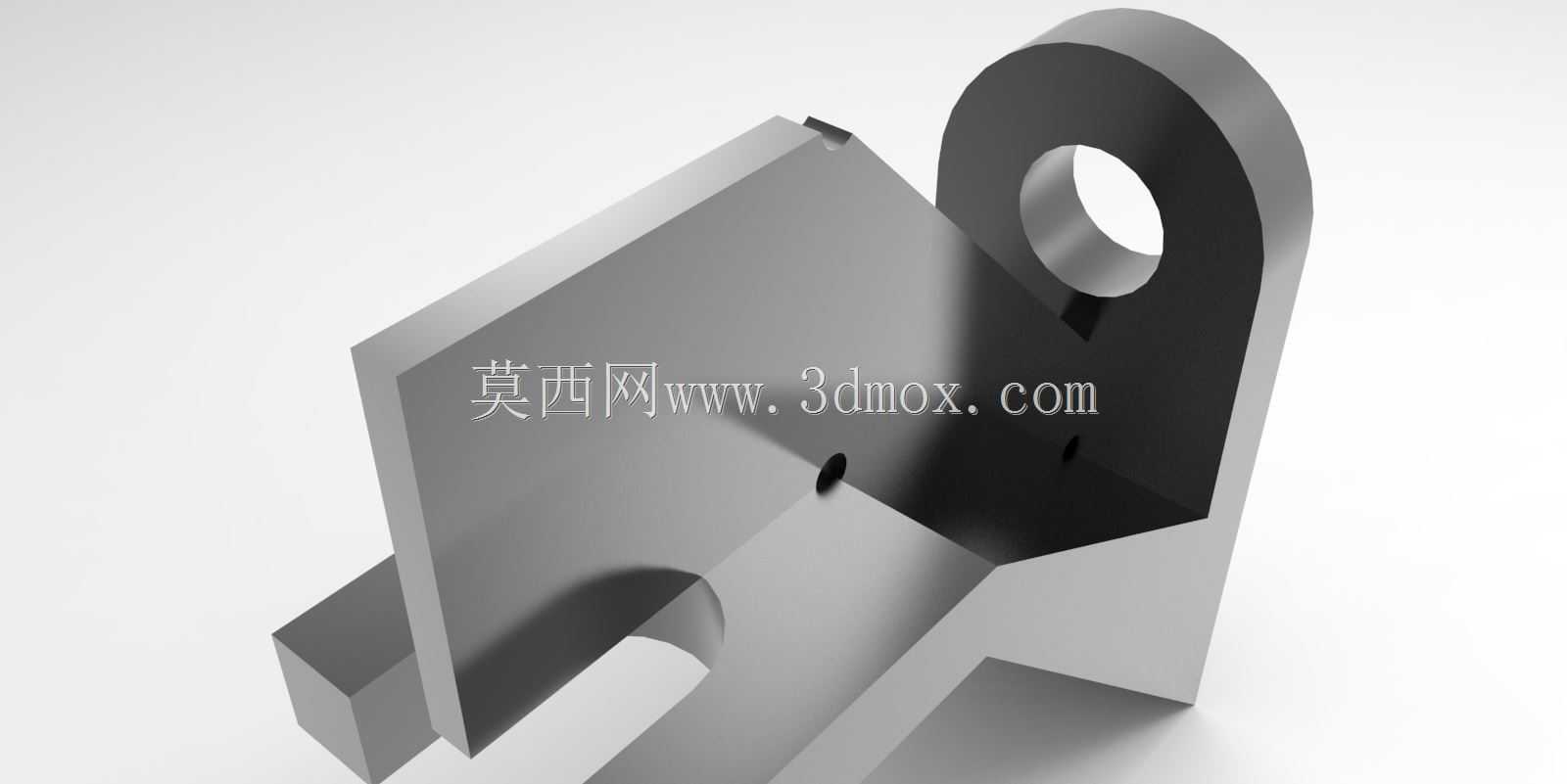

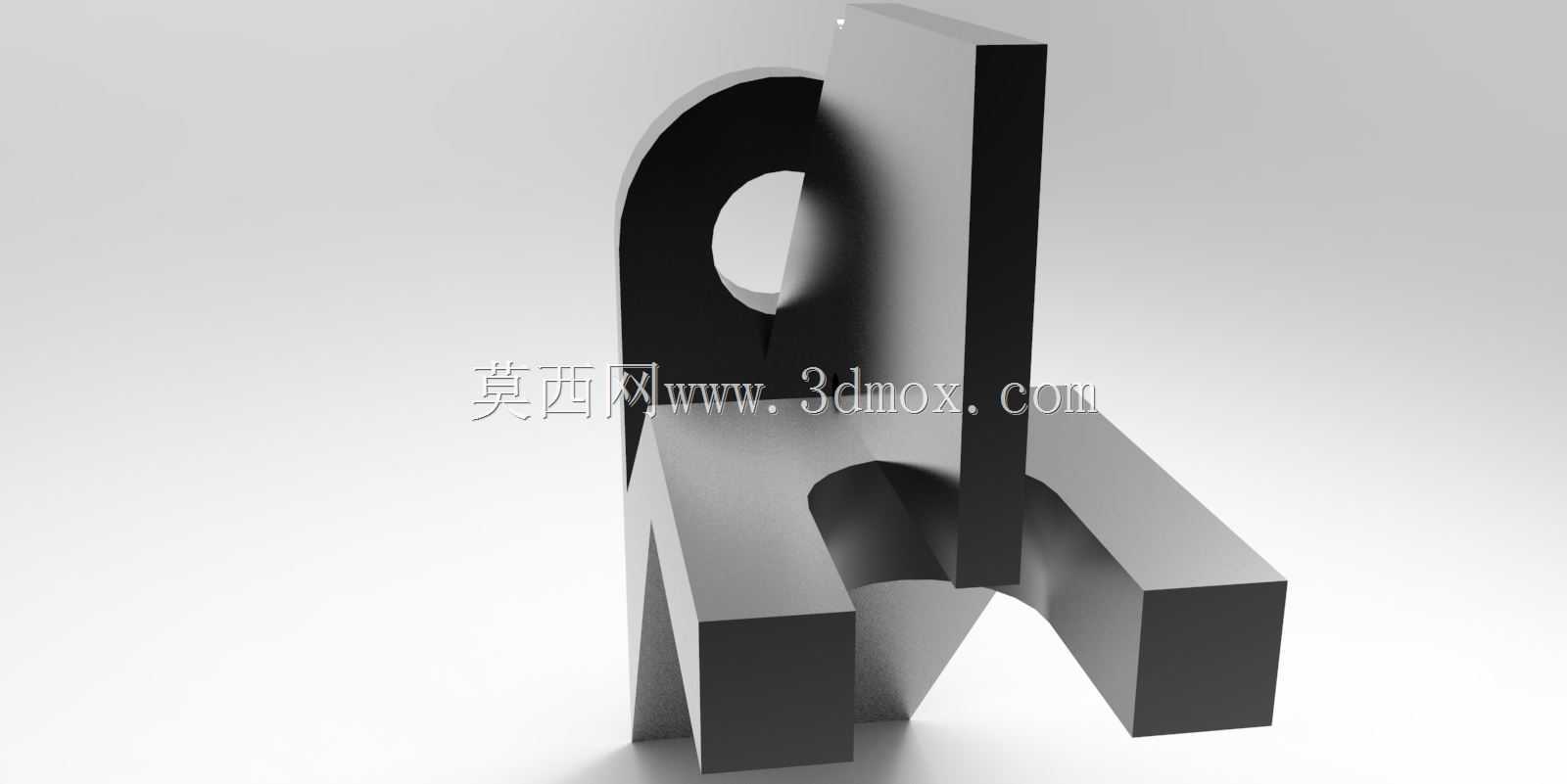

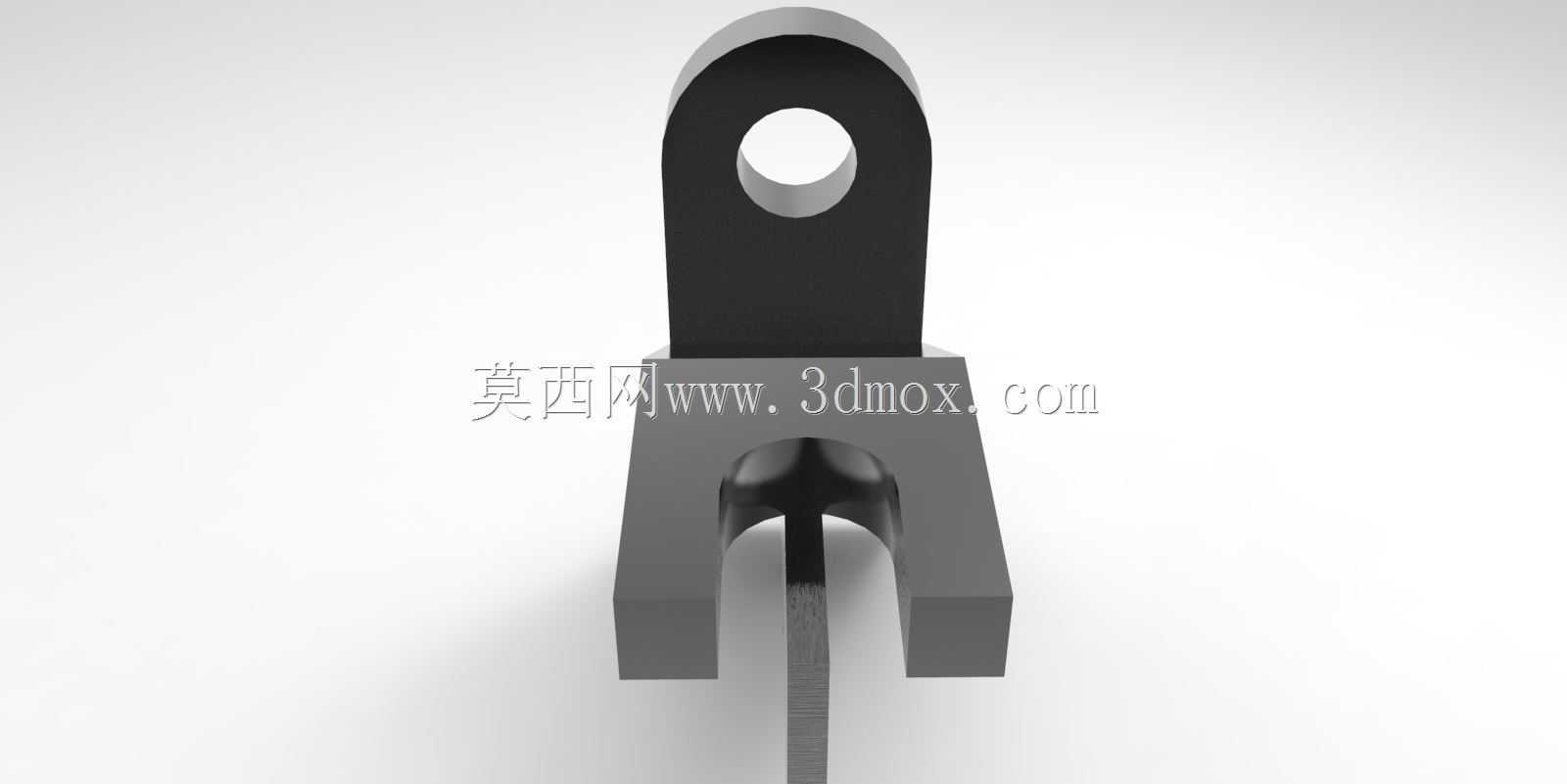

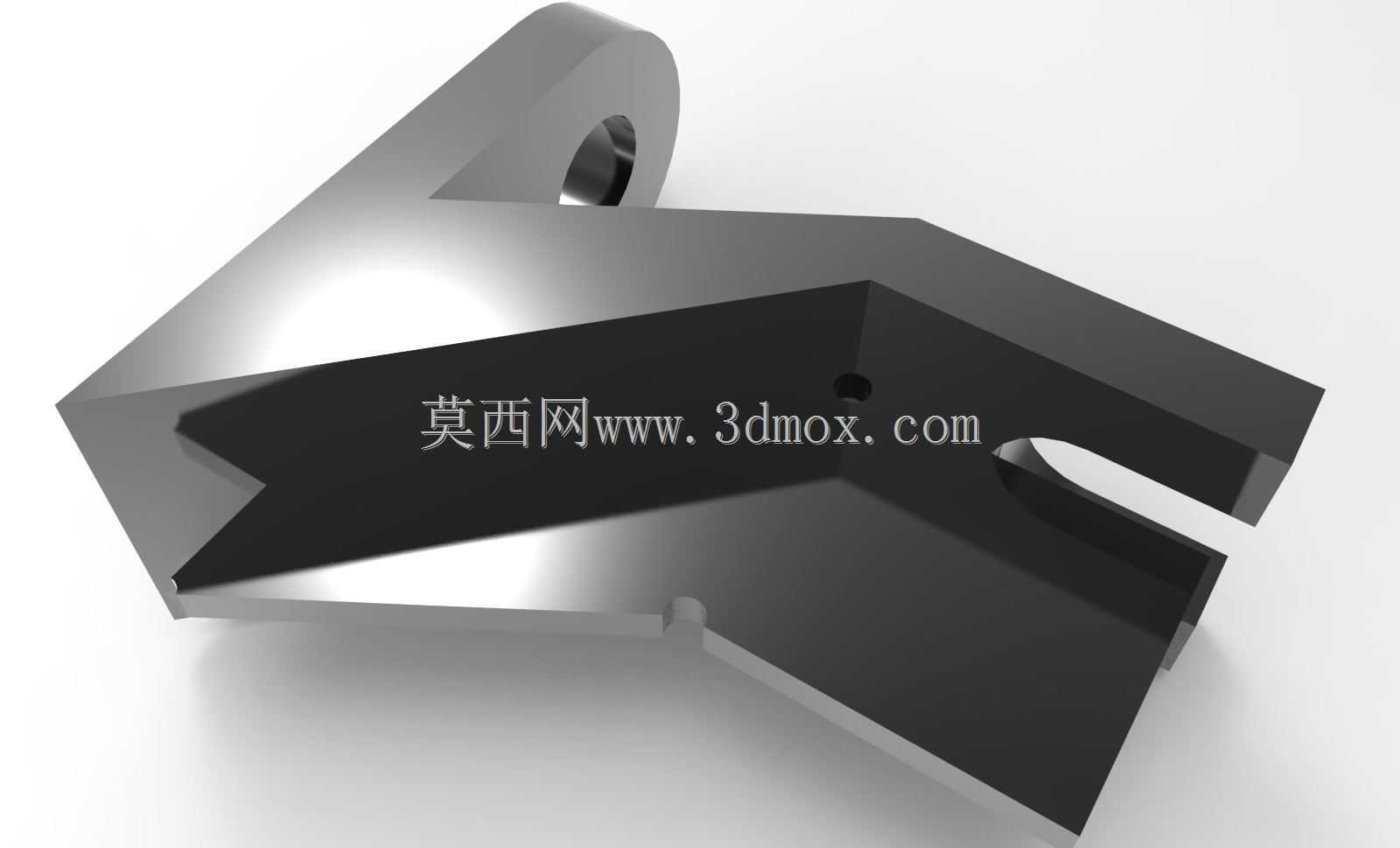

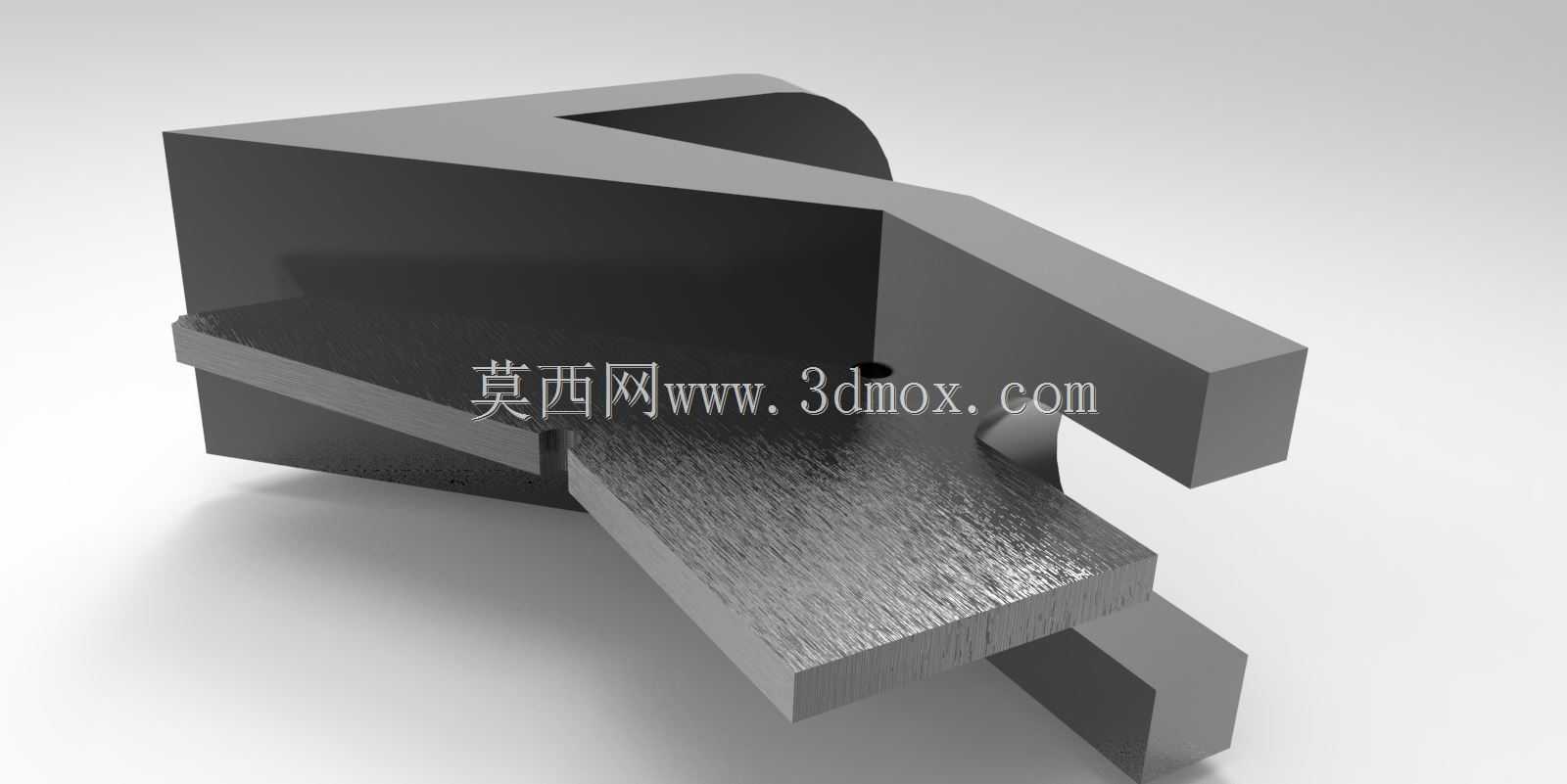

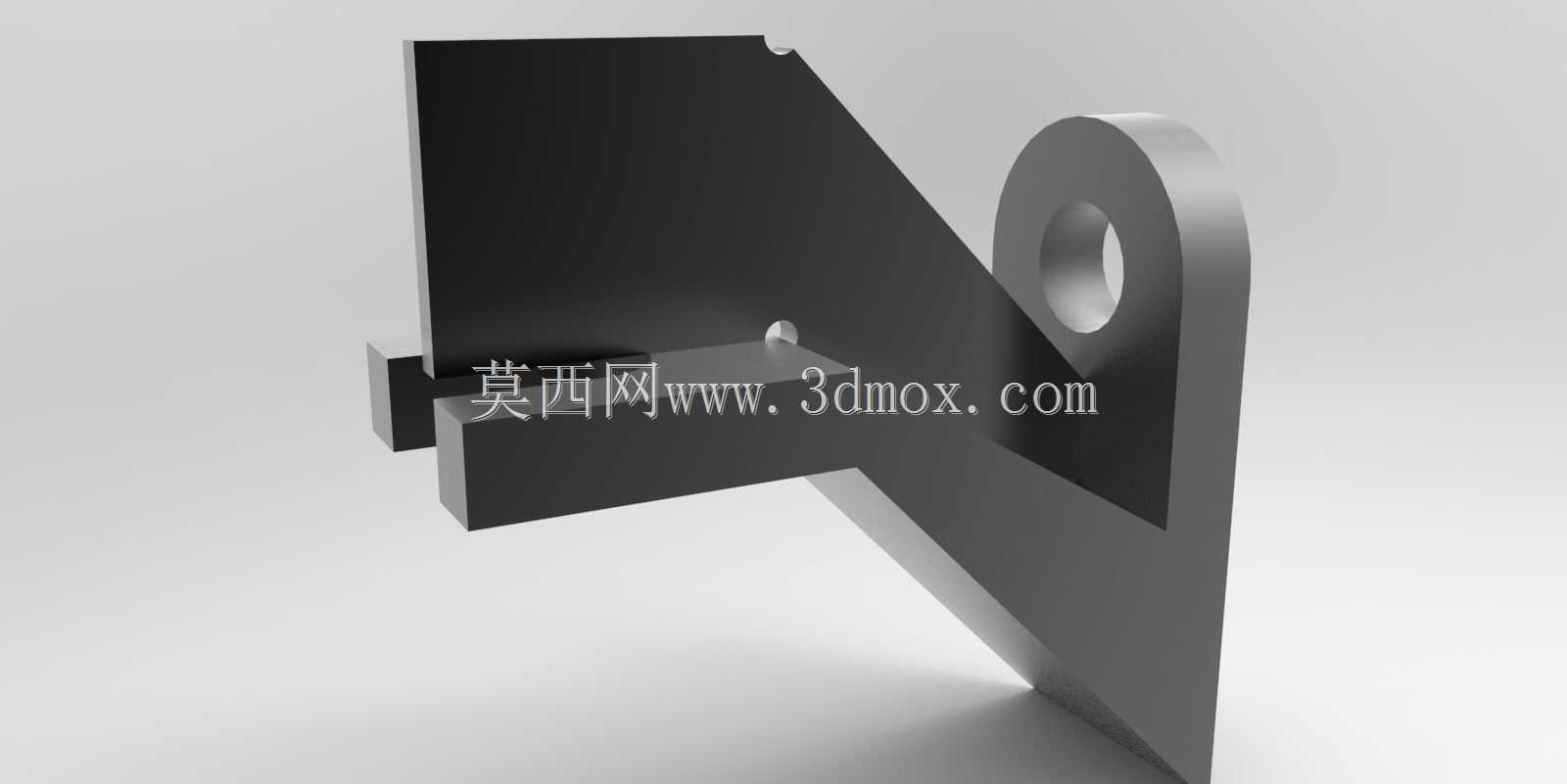

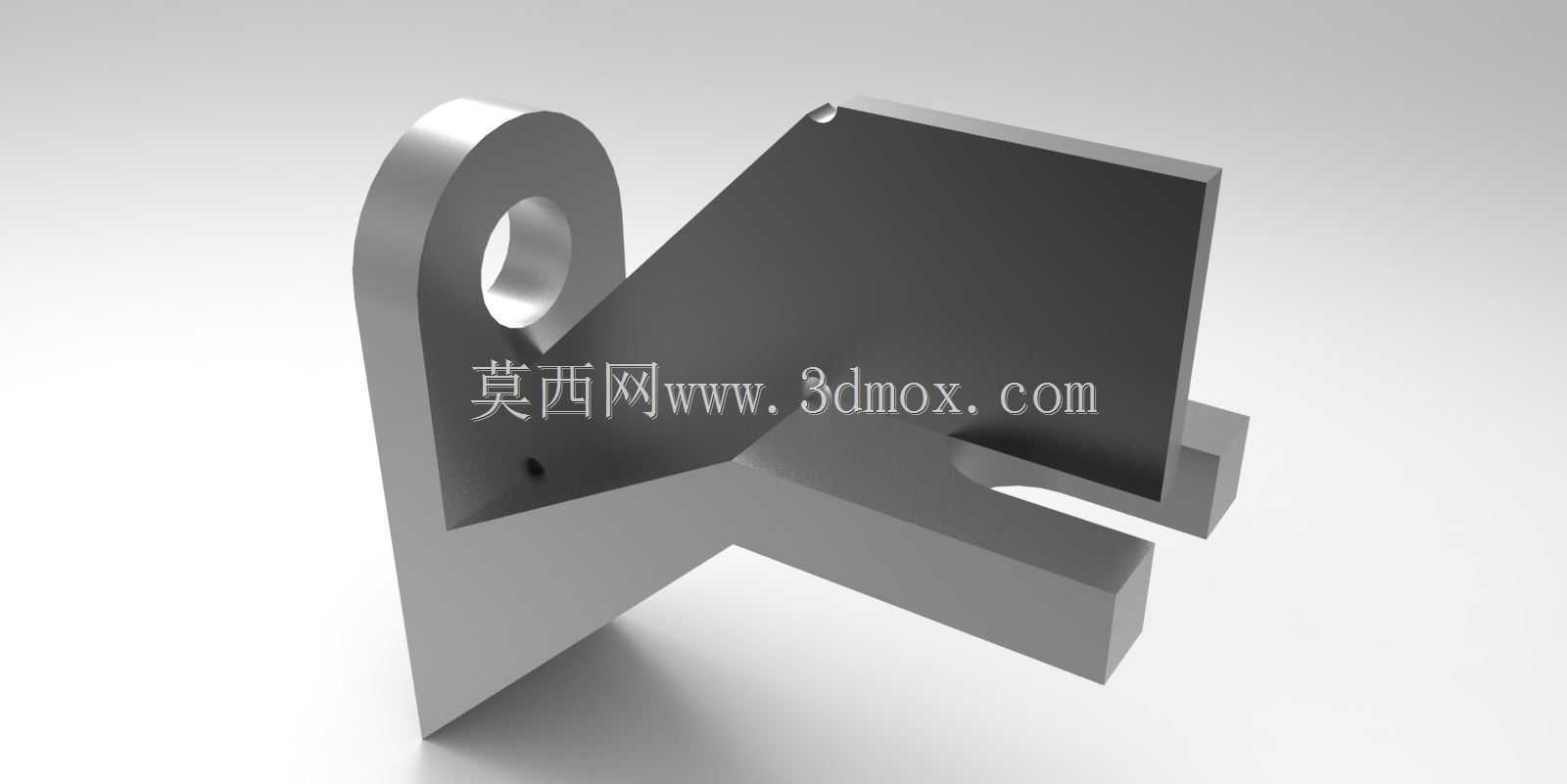

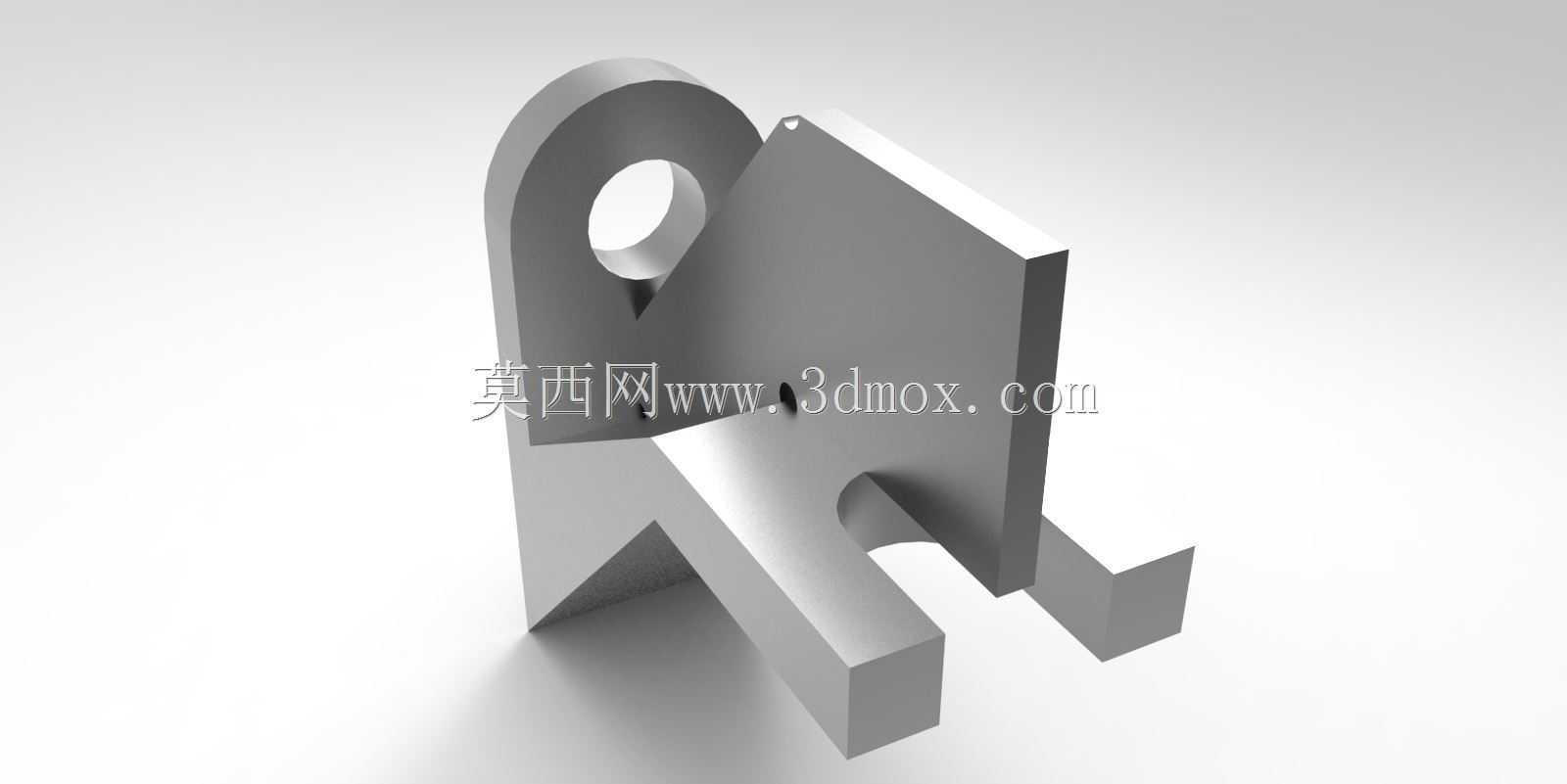

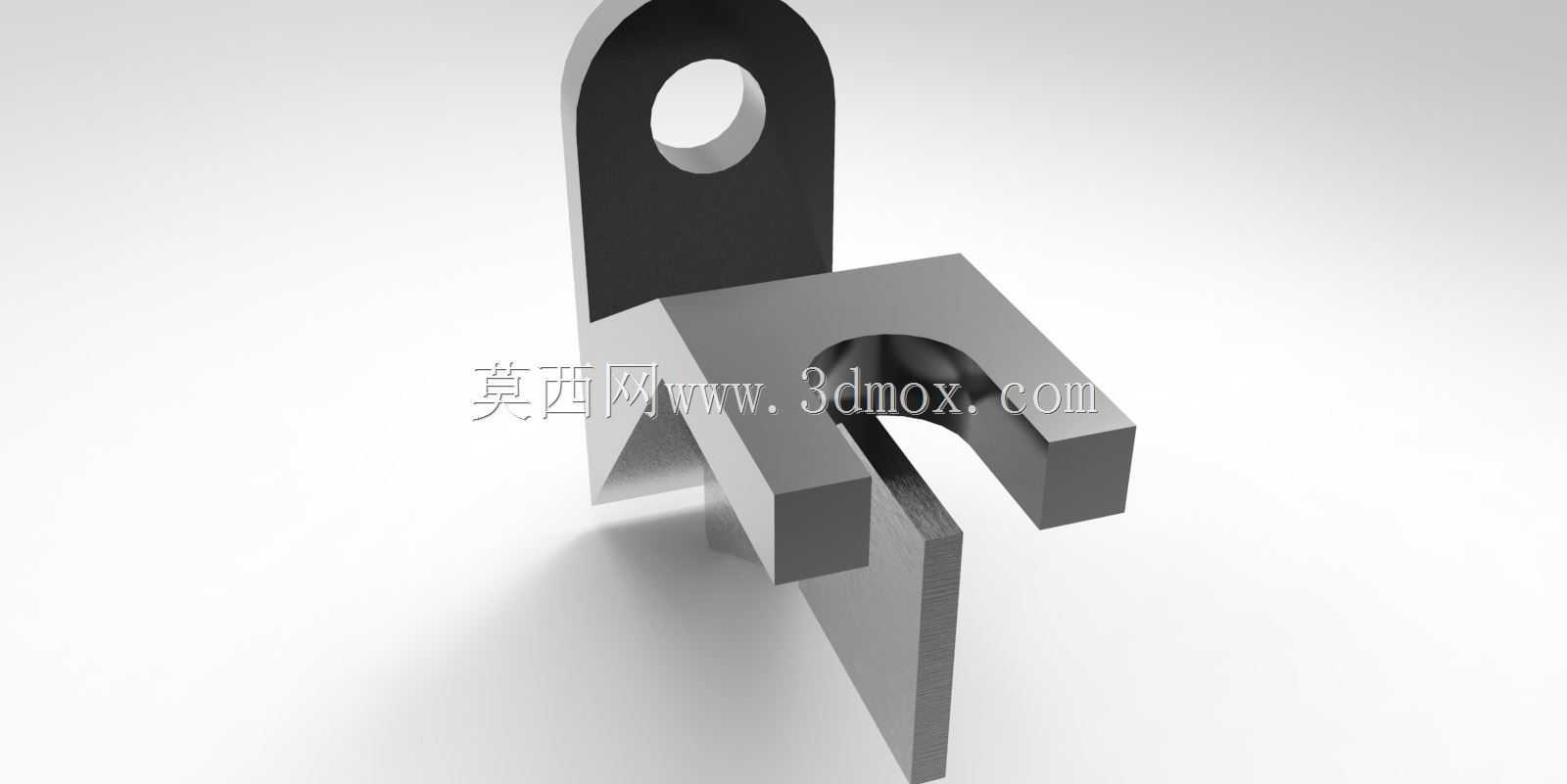

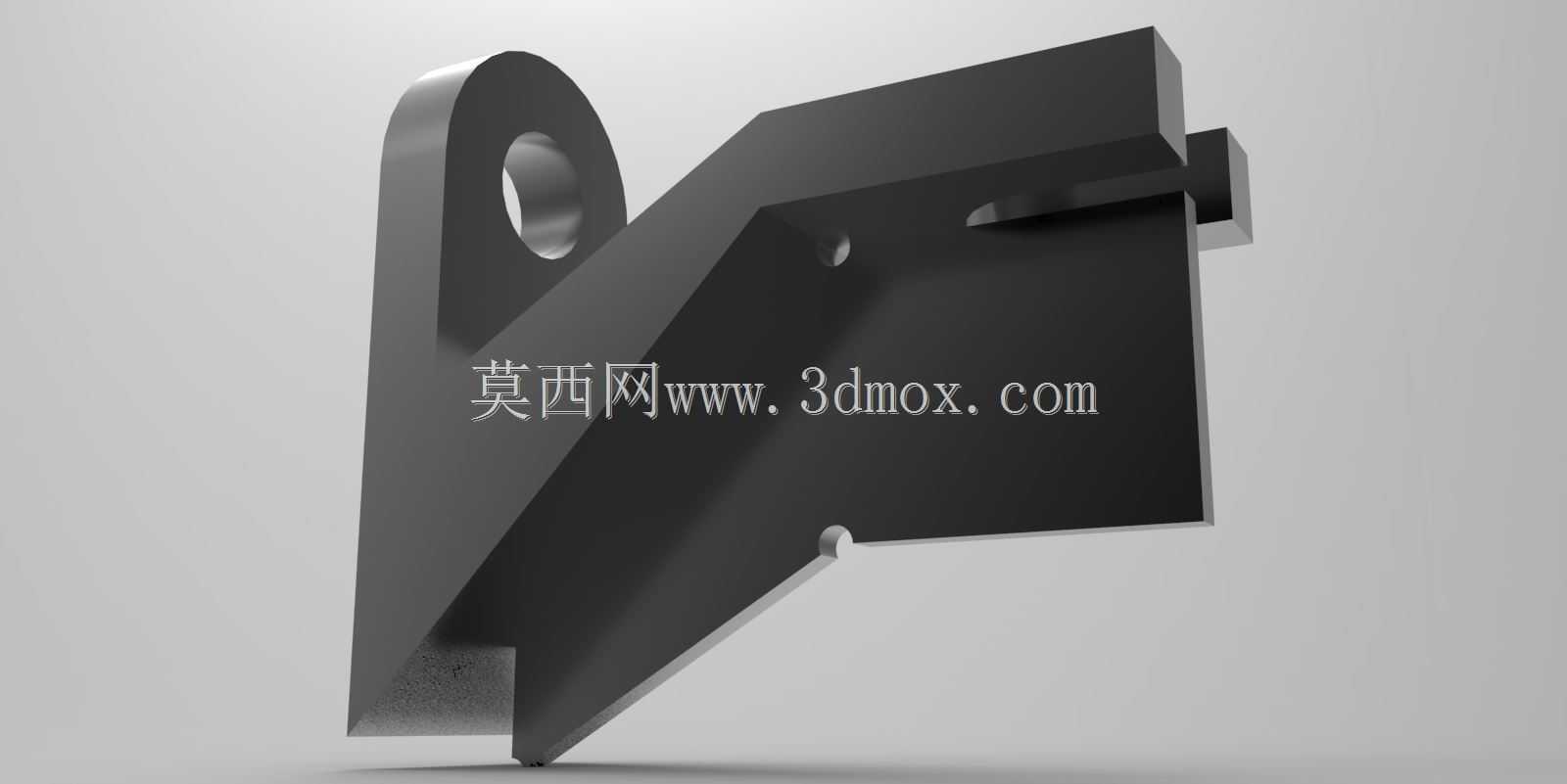

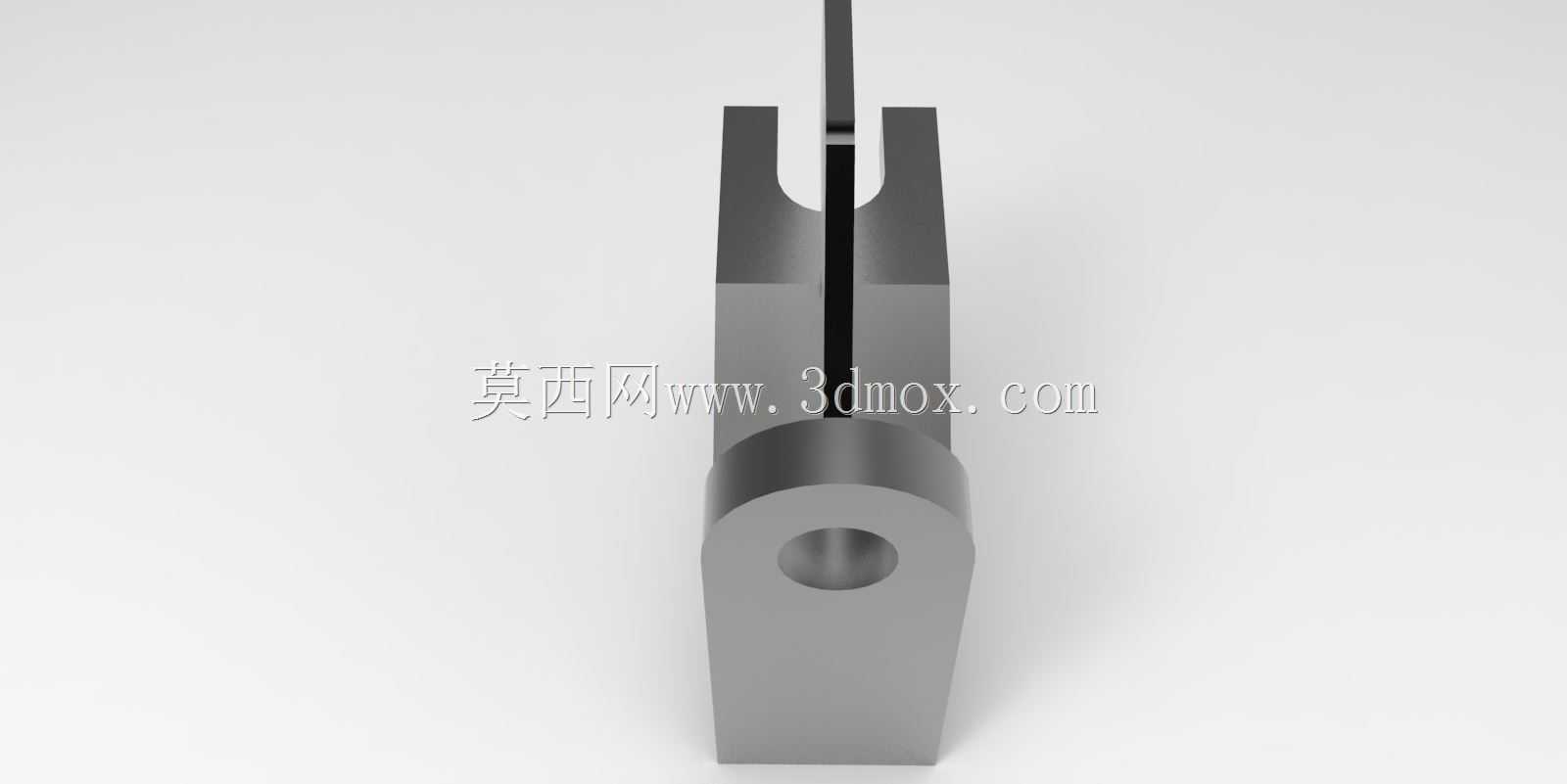

　　在机加工现场的工序间检测环节，这类角度规是一线操作工人和质检人员常用的接触式检具，主要用于快速判定不同结构工件上的折弯角度、焊接拼合角度、斜面加工角度是否符合公差要求，相比通用角度尺，它不需要反复调整测量基准，靠型面贴合就能在几秒内完成合格性判定，特别适合批量零件的快速巡检，能大幅减少停机检测的等待时间。从结构设计来看，这款角度规采用一体式折弯钢板结构，主体是垂直基准立板，立板一侧延伸出带安装孔的铰接耳结构，耳座上的通孔用于配套定位销或者连接转轴，可根据检测场景需求将规体固定在检测台架上，或是搭配手持握柄完成移动检测。立板下部伸出两个平行的定位凸台，检测时两个凸台的端面会贴紧工件的基准平面，避免规体放置歪斜带来的测量误差，

　　立板的斜边工作型面则直接与被测斜面贴合，通过观察贴合面的透光缝隙就能判断角度偏差，缝隙均匀且小于塞尺阈值即为合格。设计时充分考虑了现场使用的磨损问题，所有工作棱边都做了0.2mm的倒角处理，既避免尖锐棱边划伤工件表面和操作人员，也能减少频繁磕碰导致的型面变形，延长检具的校准周期。安装边界方面，铰接耳的通孔直径适配车间常用的M8定位销，两个定位凸台的间距经过计算，能覆盖常见小型钣金件、机加工件的基准面宽度，不会因为跨距过大导致小零件无法放置，也不会因为跨距过小出现基准贴合不稳的情况。规体整体厚度控制在8mm，既保证了足够的结构刚性，检测时不会因为手部施力产生形变影响精度，又不会过于厚重导致手持操作疲劳。在焊接工装的调试场景中，

　　这类角度规还可以用来快速定位焊接夹具的挡块角度，不需要每次都用三坐标或者角度仪反复测量，工人把规体靠在夹具定位面上，调整挡块直到与规体型面完全贴合，就能快速完成夹具角度校准，大幅缩短工装换型的准备时间。针对小型冲压件的折弯工序，操作工可以在每冲压20件后用该规快速检测折弯角度，一旦发现角度超差就能及时调整冲床滑块行程，避免批量报废。不同于通用量具的多场景适配，这类专用角度规的型面是针对特定角度公差带设计的，检测时不需要读取刻度，完全靠型面匹配判定，对操作人员的技能要求更低，新入职的质检人员经过简单培训就能准确使用，能有效降低人为读数带来的检测误差。规体上的铰接耳除了安装固定的作用，还可以在规体不使用时穿入挂杆，和其他常用检具一起挂在工位旁的工具架上，避免随意堆放导致工作型面磕碰损伤。
