带锥齿轮传动结构的机械传动组件

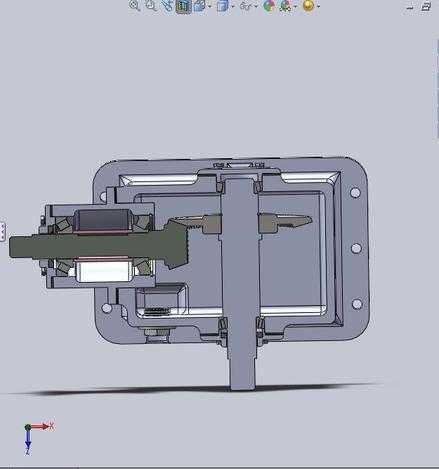

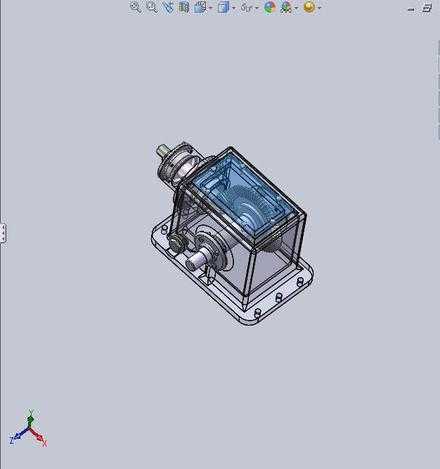

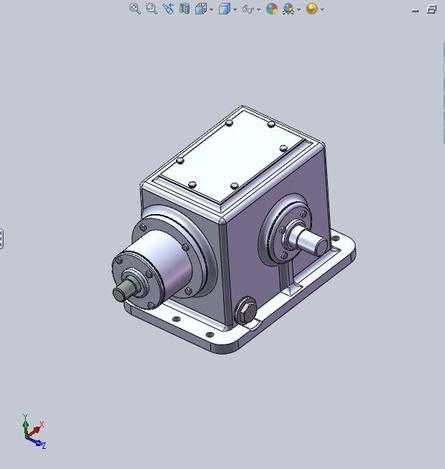

本作品为采用三维建模软件完成的带锥齿轮传动结构的机械传动组件，建模过程严格遵循机械设计规范，先完成各基础零件的参数化建模，再按照装配约束关系完成整体装配，完整还原了锥齿轮传动机构的实际装配形态。建模阶段针对锥齿轮的齿形部分，依据齿轮啮合原理进行精准参数绘制，保证齿廓曲线符合传动啮合要求，避免后续传动模拟中出现干涉问题；对于轴类零件，精准绘制轴肩、键槽、轴承安装位等结构，确保与轴承、齿轮、箱体的配合尺寸完全匹配；箱体部分采用抽壳、拉伸切除等特征完成腔体、安装孔、定位凸台的构建，兼顾结构强度与装配便利性。材质与渲染环节，为不同零件匹配对应材质属性：齿轮与传动轴采用合金钢材质，设置金属磨砂质感与合适的反光度，体现金属零件的加工质感；轴承部件区分内外圈、滚动体、保持架的材质差异，滚动体设置高反光的轴承钢质感，保持架采用深色工程塑料材质；箱体采用铸铁材质，设置哑光深灰质感，还原铸造箱体的外观特征；密封件、垫片等零件采用橡胶材质，设置低反光的深色弹性体质感。整体渲染采用柔和的环境光搭配定向补光，清晰展现装配体的内部结构层次，通过剖面视角直观呈现锥齿轮的啮合位置、轴系的支撑布局、轴承的安装位置以及各零件的配合关系。设计思路上，该传动组件依托锥齿轮可实现相交轴之间动力传递的特性，完成垂直方向的动力换向传输，轴系采用两端轴承支撑的布局，保证传动过程的稳定性，箱体采用剖分式结构设计，方便内部零件的装配与后期维护，各密封位置预留密封件安装槽，避免传动过程中润滑油泄漏，整体结构紧凑，传动路径清晰，可用于机械传动教学演示、相关设备传动方案验证等场景，建模过程中全程校验各零件的干涉情况，确保装配后各运动部件无卡滞、无干涉，符合实际机械加工与装配的工艺要求。
