壁挂式储液容器固定支撑托架结构

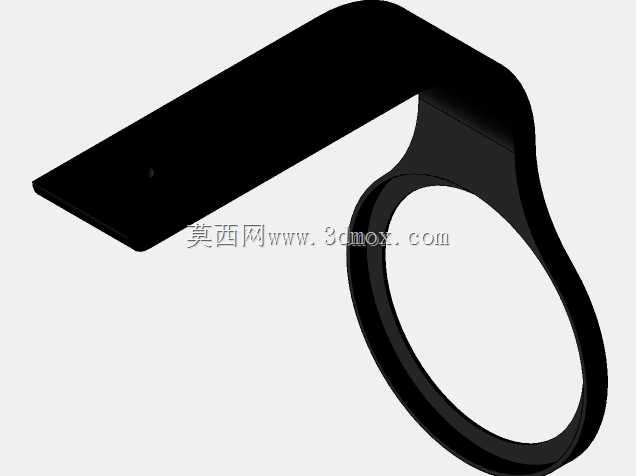

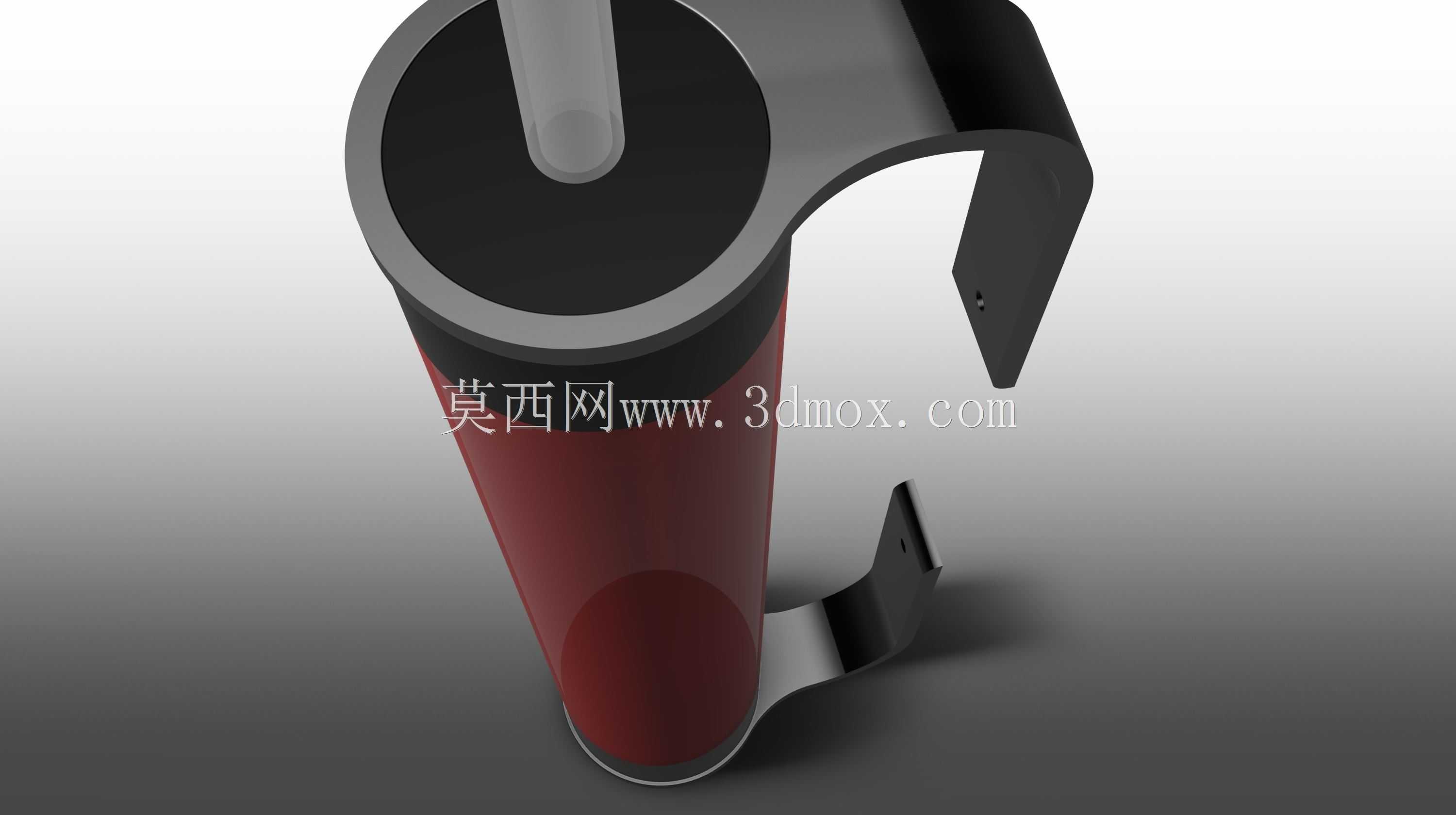

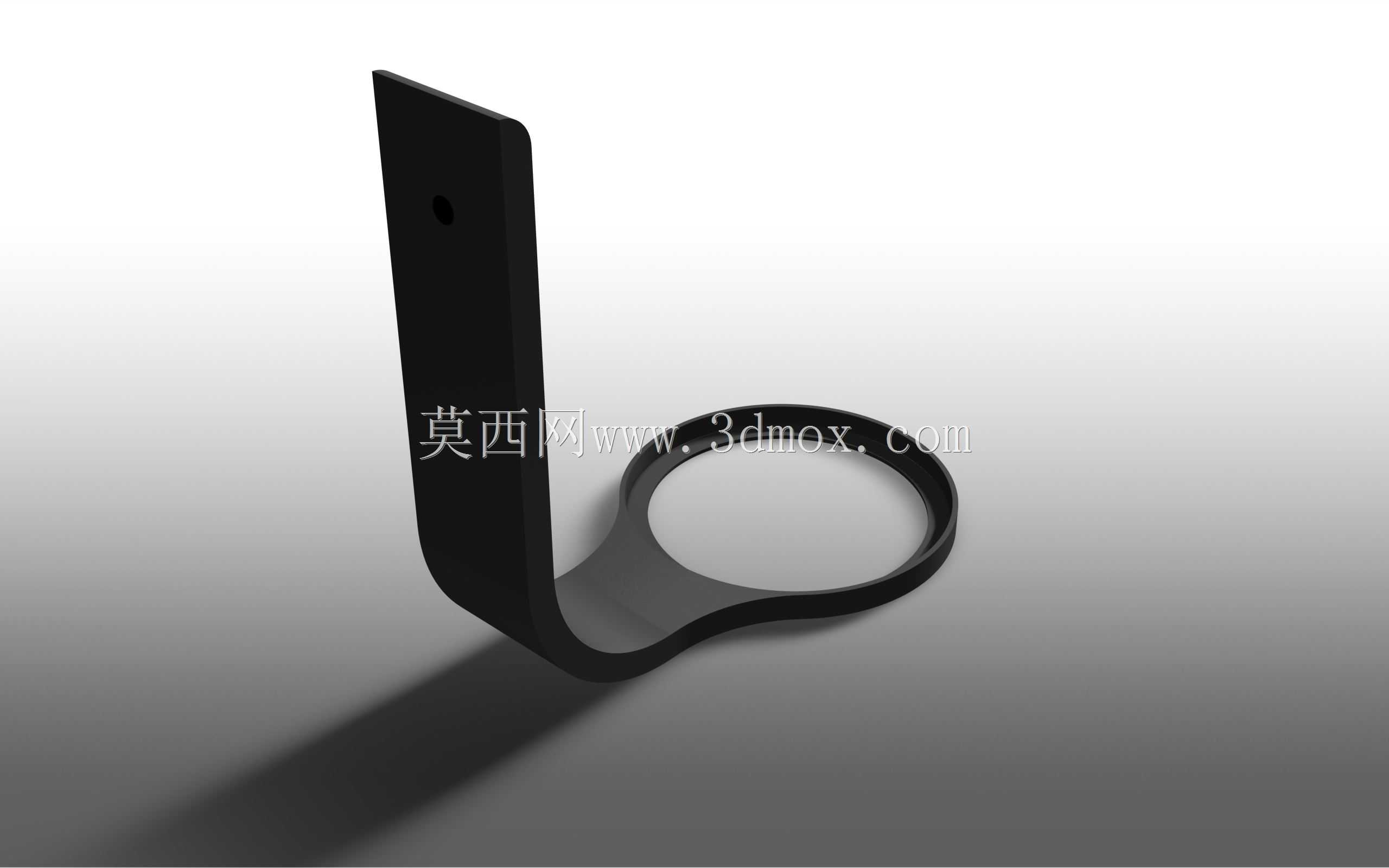

这类壁挂式储液容器支撑托架，多应用在小型流体输送系统、实验台管路布局、紧凑型设备舱内部的储液单元固定场景，核心作用是承托圆柱型储液罐体，避免罐体受管路拉扯、设备运行振动出现移位或脱落，同时通过壁挂安装的形式释放台面或舱内底部的安装空间，适配空间局促的设备集成需求。从结构设计逻辑来看，托架采用一体化弯折成型的结构，上部为平直的安装固定面，预留的安装孔可适配膨胀螺丝或机牙螺丝，直接固定在墙面、设备内壁或立式安装型材上，固定面的宽度与厚度经过受力校核，能够承载满液状态下储液罐的整体重量，不会出现固定端变形翘曲的问题。下部的环形承托圈与上部安装面通过平滑过渡的弯折段连接，过渡段采用大圆弧过渡设计，既避免了直角弯折带来的应力集中问题，也能让承托力均匀传递到上部安装面，不会在弯折位置出现应力断裂的隐患。环形承托圈的内径与常规小型储液罐的外径匹配，承托圈的宽度足够托住罐体下部的凸缘或罐身，罐体放入后不会出现径向晃动，同时环形结构不会遮挡罐体底部的管路接口，方便后续连接输液管路、排放阀等配件。在安装边界上，这类托架的安装面到环形承托圈中心的水平距离经过优化，既保证罐体安装后与安装基面留有足够的间隙，方便管路接头的安装操作，也不会让罐体伸出距离过大导致固定端受力力矩超标。安装孔的位置设置在固定面的中心区域，安装时不需要额外预留过多的侧边操作空间，在狭窄的安装舱内也能完成螺丝锁紧操作。托架整体采用等厚度板材成型，表面做黑化处理，既具备基础的防锈能力，也能适配多数工业设备的深色内饰风格，不会因为配件颜色突兀影响设备整体外观。在实际选型应用中，这类托架不需要额外的焊接或拼接工序，一体成型的结构一致性好，批量安装时的适配性强，不需要针对每个安装位做单独调整，能够有效缩短小型流体设备的组装周期。针对不同容量的储液罐，只需要调整环形承托圈的内径与板材厚度，就可以衍生出不同承载等级的同系列托架，结构拓展性较强，能够覆盖多数小型圆柱储液容器的固定需求。
