氢发电机组用电解水实验装置结构设计

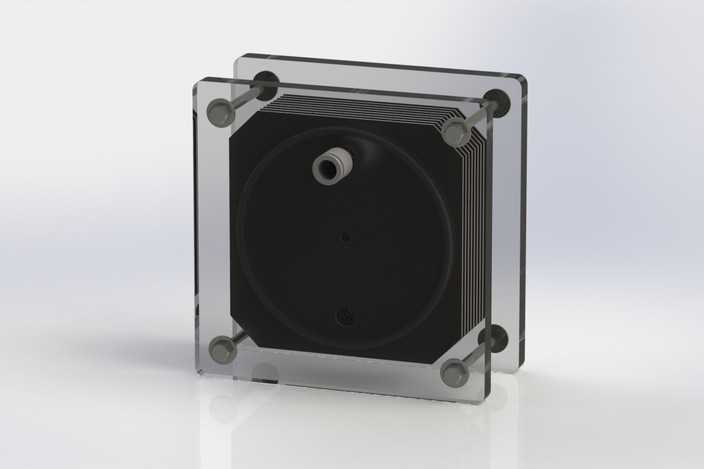

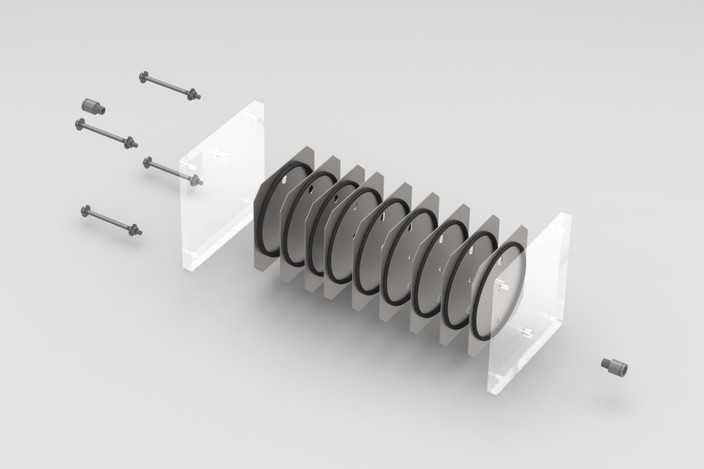

本作品为氢发电机组配套的水电解实验单元三维建模成果，建模过程围绕水电解反应的功能需求展开，首先完成核心反应腔体的结构搭建：主体采用方形密封腔体设计，中心预留气液输出接口，腔体外侧设置层叠式散热鳍片结构，保障电解过程中产生的热量能够快速散出，避免腔体内部温度过高影响反应效率与装置密封性。建模时对密封结构做了精细化处理，腔体上下两端采用透明夹持板配合周向均匀分布的锁紧螺栓实现压紧密封，每处螺栓的安装位都做了沉孔设计，既保证螺栓锁紧后端面平整无突出，也能让夹持板受力均匀，避免局部压力过大导致板材开裂或密封失效。材质渲染阶段，核心反应腔体赋予哑光黑色工程塑料材质，模拟耐电解液腐蚀的绝缘壳体特性；外侧夹持板采用高透亚克力材质，调整材质的折射与反射参数，还原透明板材的通透质感与边缘光线折射效果；锁紧螺栓赋予金属不锈钢材质，添加细微的磨砂纹理与金属反光特性，还原标准紧固件的真实质感；散热鳍片部分采用阳极氧化铝合金材质，调整金属粗糙度参数，呈现细腻的哑光金属质感。结构设计上，整体采用对称式布局，中心接口为电解产生的氢氧混合气体输出端，周向螺栓的排布经过受力校核，确保密封面各点压力一致，层叠散热鳍片与腔体主体做一体化建模处理，鳍片间距均匀一致，既保证散热面积充足，也避免间距过小导致加工难度提升。建模过程中对各零部件的装配关系做了完整约束，透明夹持板与腔体之间设置密封垫圈的安装位，接口处做了加厚处理保障连接强度，整体结构紧凑规整，既满足水电解实验的功能需求，也兼顾了装置的可装配性与外观整洁度，可直接用于实验装置的结构验证、加工出图以及教学演示使用，完整还原了氢氧发生电解单元的工作结构与装配逻辑。
