750毫米长滚珠丝杠扶乗结构三维设计

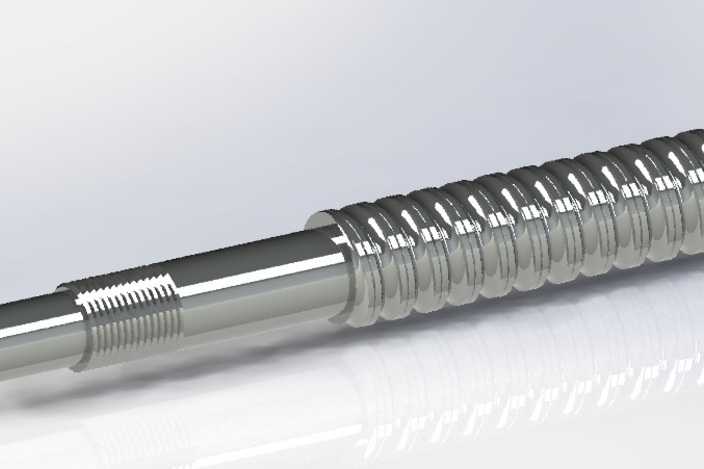

本作品为长度750毫米的滚珠丝杠扶乗结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循精密机械传动部件的设计规范，还原真实滚珠丝杠副的结构特征与装配逻辑。建模初期先梳理滚珠丝杠的核心结构组成，将整体拆分为丝杠轴体、循环滚道、滚珠组件、端部连接轴段、螺纹安装段五个核心模块，通过参数化草图绘制丝杠的基准轴线，以旋转凸台指令生成轴体基础轮廓，再通过螺旋线扫描切除的方式加工出连续的圆弧滚道，滚道的曲率半径、导程参数均匹配标准滚珠丝杠的设计参数，保证滚道与滚珠的配合间隙符合精密传动的公差要求。针对丝杠表面的多段结构特征，端部的细牙安装螺纹采用螺旋扫描切除的方式逐牙绘制，还原螺纹牙型的真实轮廓，轴肩位置的退刀槽、密封槽结构通过旋转切除指令完成，所有过渡圆角、倒角均按照机械加工工艺要求设置参数，避免出现建模过程中的尖锐棱角，还原真实零件的工艺特征。材质与渲染环节，整体构件赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，模拟经过精磨加工的金属表面质感，滚道位置的材质反射度略低于轴体外圆面，还原滚道经过淬硬处理后的细微表面差异；渲染阶段采用工作室柔光环境，添加多组辅助光源突出金属表面的高光带，清晰展现滚道的螺旋走向、螺纹段的牙型细节，以及轴体圆柱面的加工纹理，让渲染效果贴近真实工业零件的视觉表现。结构设计层面，重点还原滚珠丝杠的循环传动逻辑，滚道的螺旋升角、滚珠排布间距均按照750毫米行程的传动参数设置，端部的连接轴段预留了轴承安装位、联轴器配合位的尺寸特征，保证模型可直接用于后续的装配模拟、运动仿真环节，能够直观展现滚珠丝杠将旋转运动转化为直线运动的传动过程，整体建模精度满足机械设计方案展示、传动结构教学演示的使用需求。
